Arduino + TFT显示室内温湿度（DHT11）

电子元件

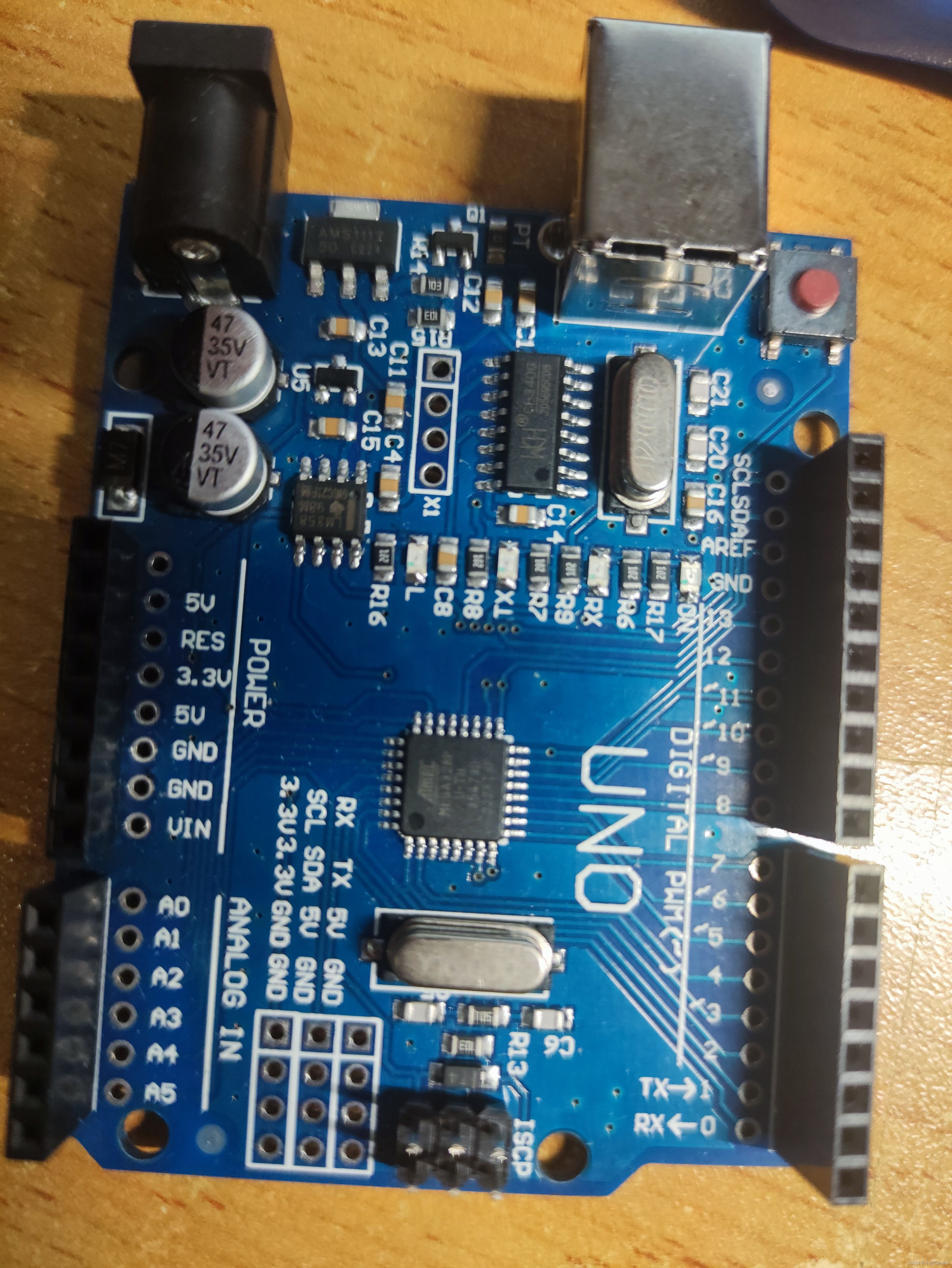

Arduino UNO

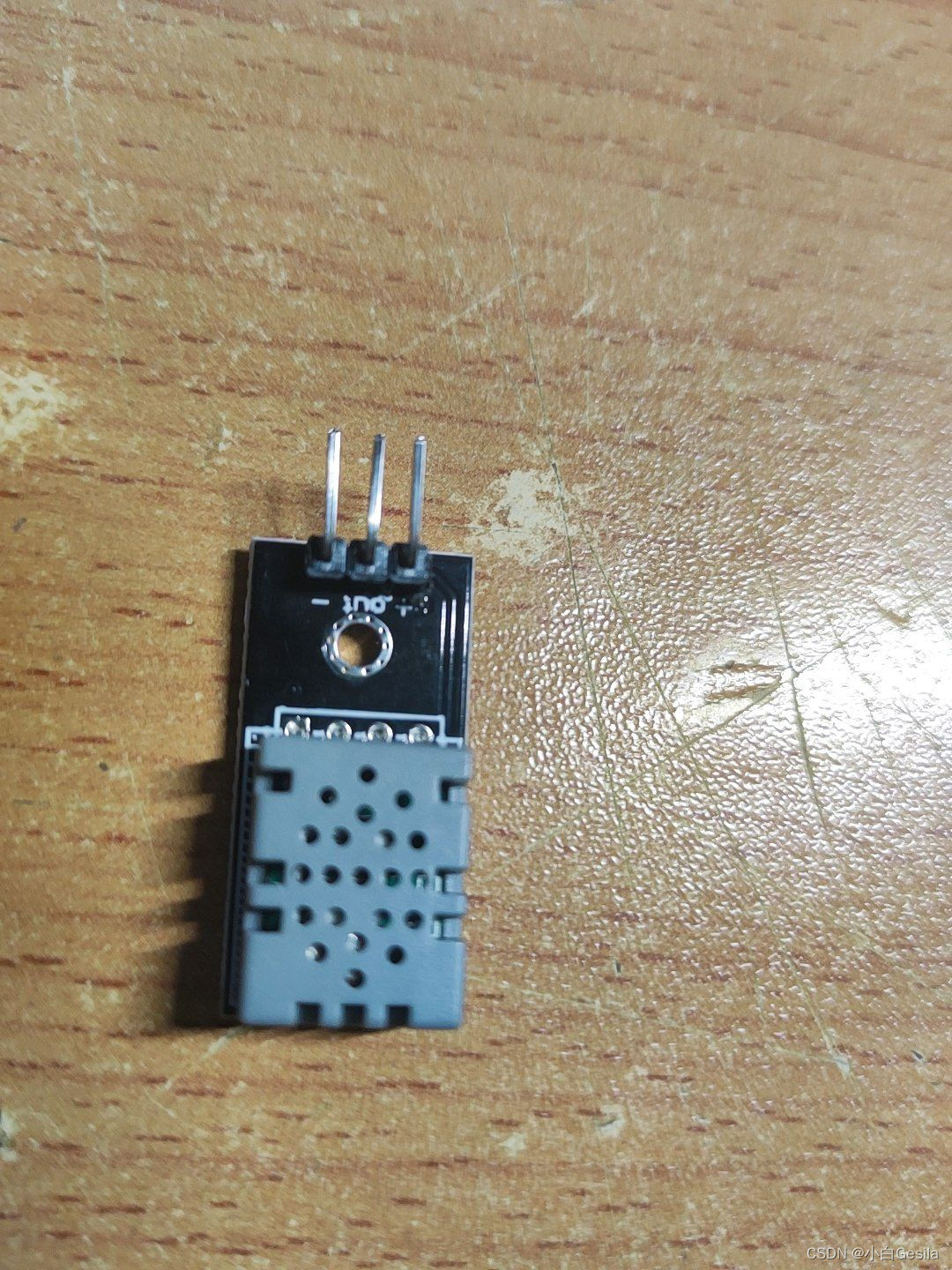

DHT11温湿度传感器

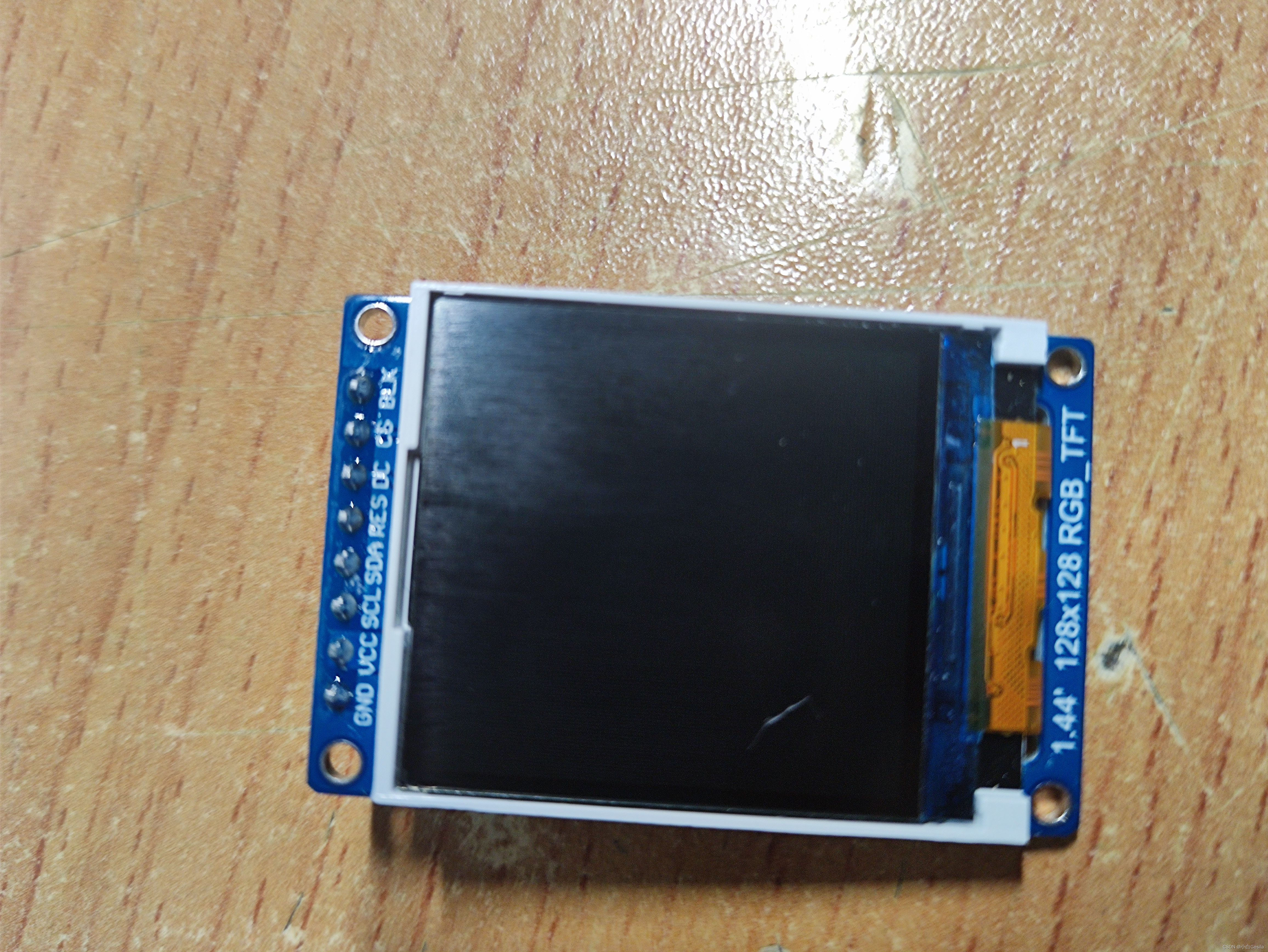

1.44’TFT显示屏(ST7735)

_	DHT11
温度范围	0至50ºC +/- 2ºC
湿度范围	20至90％ +/- 5％
解析度	湿度：1％ 温度：1ºC
工作电压	3 – 5.5 V直流
供电	0.5 – 2.5毫安
采样期	1秒

依赖库

DHT.h

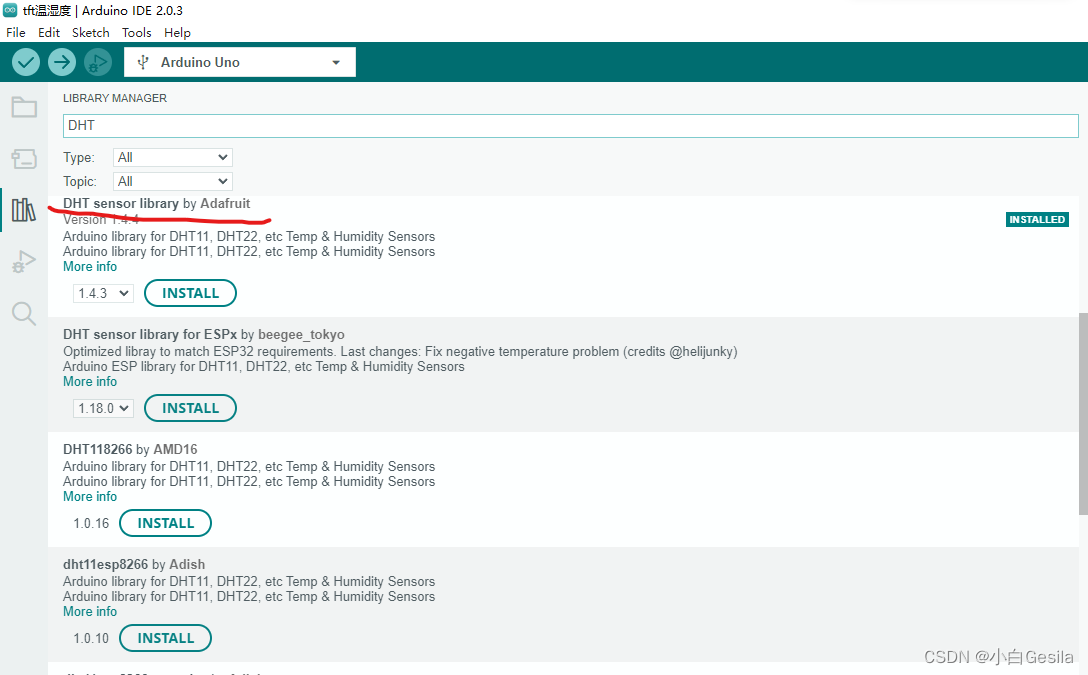

导入DHT库：依次点击Tools->Manage libraies->搜索DHT，安装下图所示的DHT库。DHT库里包含了DHT11传感器相关的函数。

Adafruit_GFX.h

Adafruit_ST7735.h和Adafruit_ST7789.h

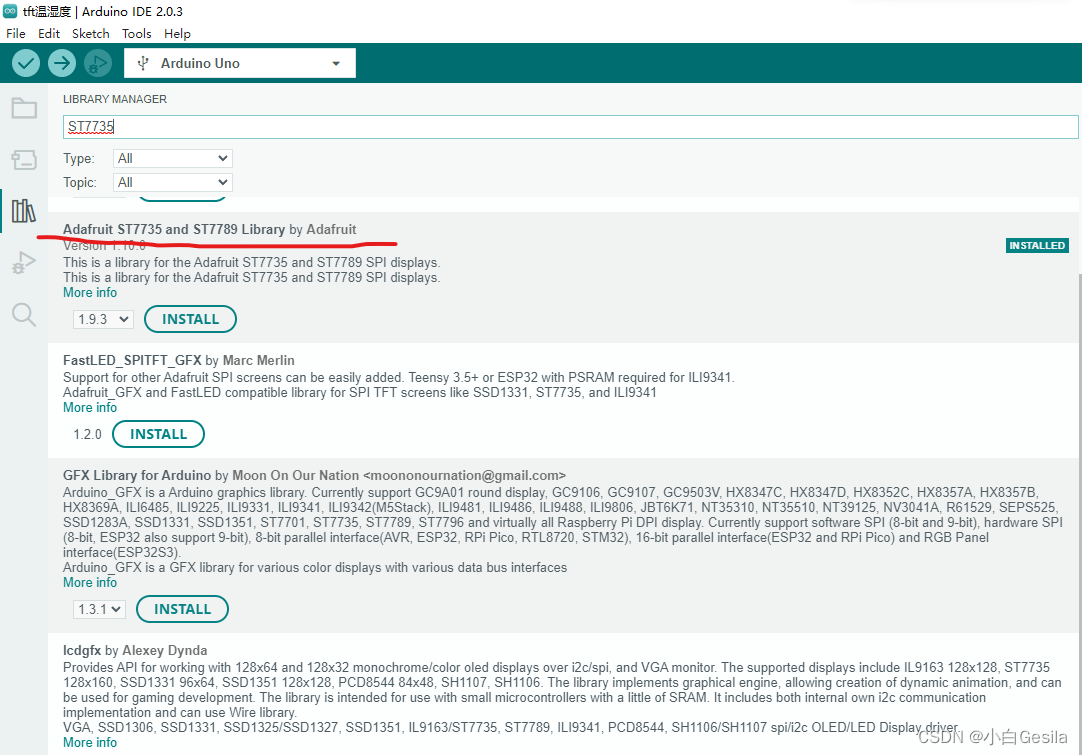

Adafruit_ST7735.h和Adafruit_ST7789.h这两个头文件均在下图所示的库中。
Adafruit_ST7735.h和Adafruit_ST7789.h里包含了TFT屏幕的相关函数，主要用来对TFT屏幕的显示内容进行操作。此外TFT_eSpi库也可以操作TFT屏幕，但是在这里不推荐使用TFT_eSpi库。因为使用TFT_eSpi库库后，声明TFT_eSpi对象时占用的空间太大，会导致程序大小超出Arduino UNO的容量，最终烧录失败。(若使用ESP8266芯片时可以使用TFT_eSpi库)。

接线

DHT11	Arduino UNO
VCC(+)	3.3V或5V
GND(-)	GND
out	D2

ST7735	Arduino UNO
GND	GND
VCC	3.3V或5V
SCL	D13
SDA	D11
RES	D8
DC	D9
CS	D10
BLK	D7

代码

#include <DHT.h>
#include <Adafruit_GFX.h>
#include <Adafruit_ST7735.h>
#include <Adafruit_ST7789.h>

//定义DHT引脚
#define DHTPIN 2
#define DHTTYPE DHT11

//定义TFT引脚,Adafruit_ST7735.h头文件中默认SCL接D13，SDA接D11，故此处可以不用重复定义
// #define TFT_SCL 13
// #define TFT_SDA 11
#define TFT_RES 8
#define TFT_DC 9
#define TFT_CS 10
#define TFT_BLK 7

DHT dht(DHTPIN, DHTTYPE);
Adafruit_ST7735 tft = Adafruit_ST7735(TFT_CS, TFT_DC, TFT_RES);


void setup() {

  // 初始化串口

  Serial.begin(9600);
  // 1.44'tft屏需要此语句初始化！！！
  tft.initR(INITR_144GREENTAB);
  // 背光
  pinMode(TFT_BLK, OUTPUT);
  digitalWrite(TFT_BLK, HIGH);
  // 屏幕背景用黑色填充
  tft.fillScreen(ST7735_BLACK);
  // 输出屏幕上固定的文字
  printTFT();
  dht.begin();  // 启动传感器（千万不要忘记，否则结果会是nan）
}

void loop() {
  // 获取温度和湿度
  float humidity = dht.readHumidity();
  float temperature = dht.readTemperature();

  // 判断获取的结果不为nan才刷新屏幕
  if(isnan(temperature) || isnan(humidity)){
    tft.setTextSize(3);
    tft.setTextColor(ST7735_RED);
    tft.setCursor(40, 20);
    tft.print("NO");
    tft.setCursor(10, 50);
    tft.print("Sensor!");
  }else{

    printTFT();
    // 设置ziti颜色、大小、游标（输出位置）
    tft.setTextColor(ST7735_RED);
    tft.setTextSize(2);
    tft.setCursor(60, 50);
    // 输出内容
    tft.print(temperature);

    tft.setTextColor(ST7735_BLUE);
    tft.setTextSize(2);
    tft.setCursor(60, 80);
    tft.print(humidity, 1);
    tft.setCursor(110, 80);
    tft.print("%");
  }


  // 串口输出调试
  Serial.print("temperature: ");
  Serial.print(temperature);
  Serial.print("\thumidity: ");
  Serial.print(humidity);
  Serial.println("%");
  // DHT11采样期为1s，为了避免无效数据，需要延时1~2s
  delay(1000);


}


void printTFT(){
  tft.fillScreen(ST7735_BLACK);
  tft.setTextColor(ST7735_GREEN);
  tft.setTextWrap(true);
  tft.setTextSize(3);
  tft.setCursor(40, 10);
  tft.print("GUI");

  tft.setTextColor(ST7735_RED);
  tft.setTextSize(2);
  tft.setCursor(10, 50);
  tft.print("Tem: ");

  tft.setTextColor(ST7735_BLUE);
  tft.setTextSize(2);
  tft.setCursor(10, 80);
  tft.print("Hum: ");
}

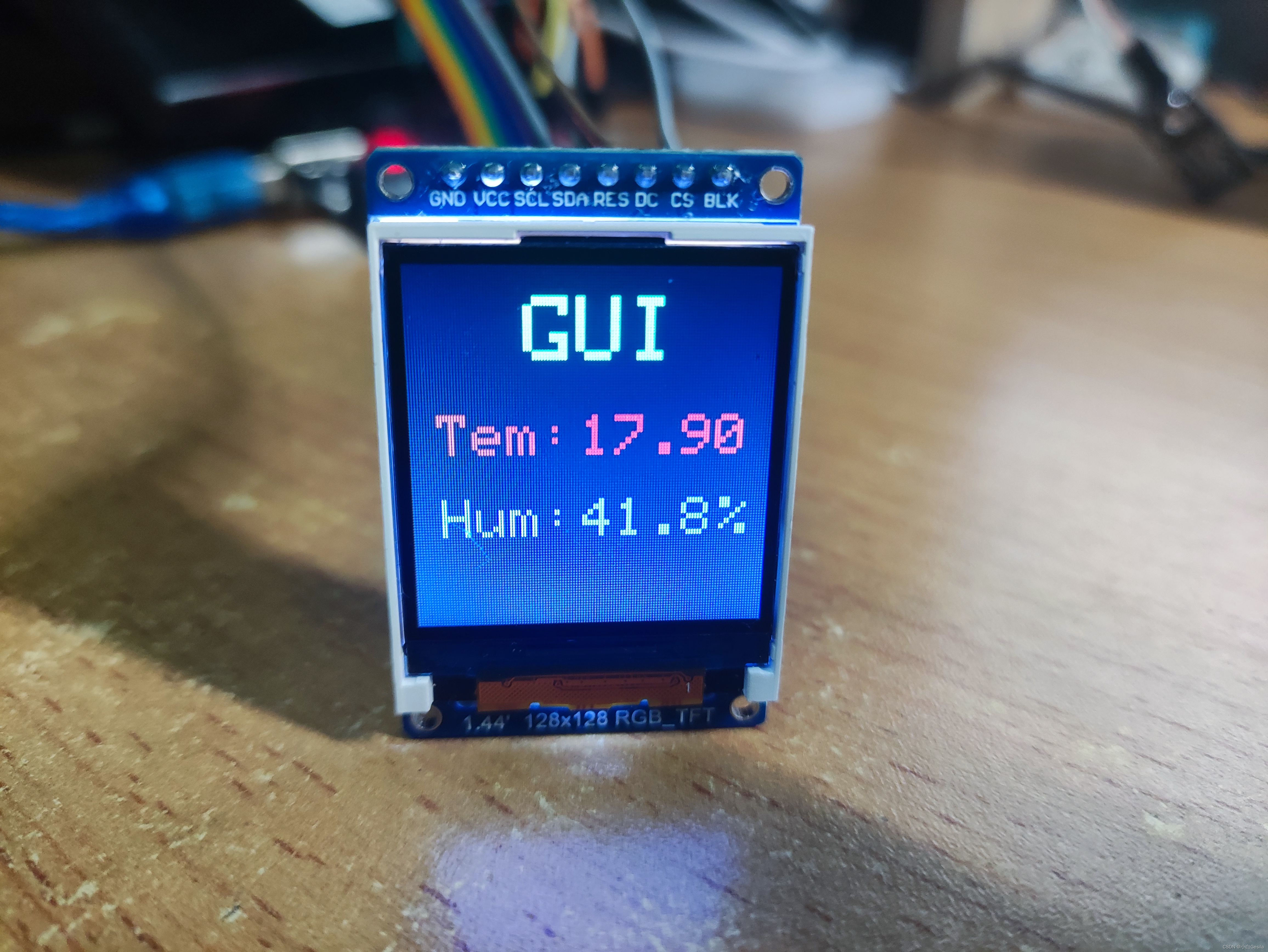

测试
