STC12C5A60S2单片机的总结

文章目录

引言：

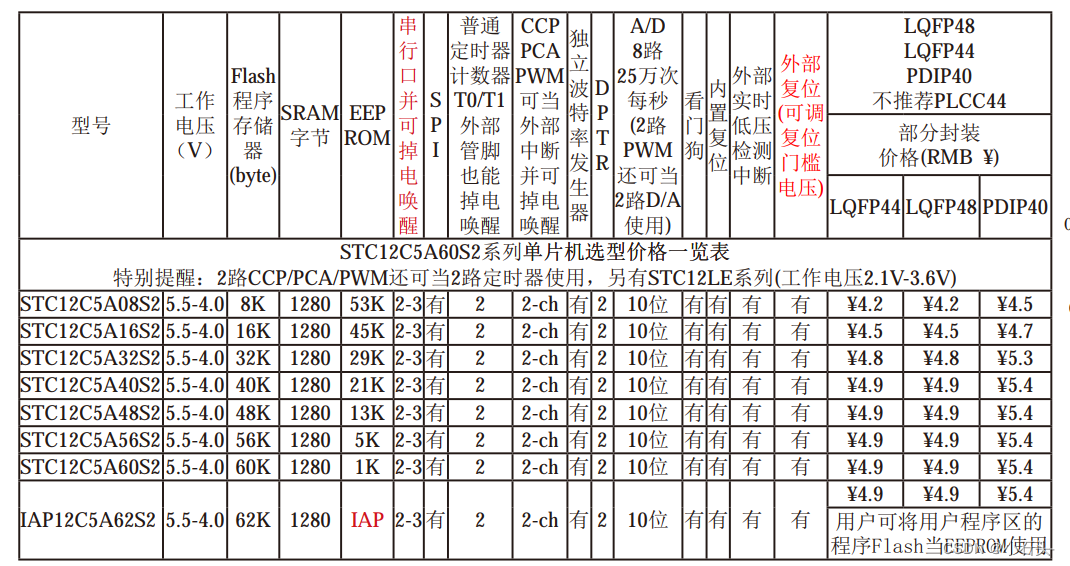

STC12C5A60S2系列主要性能：

在这里插入图片描述

  • 高速： 1个时钟/机器周期，增型8051内核，速度比普通8051快6～12倍
  • 宽电压： 5.5～4.0V， 2.1～3.6V（ STC12LE5A60S2系列）
  • 增加第二复位功能脚/P4.6(高可靠复位， 可调整复位门槛电压，频率<12MHz时，无需此功能)
  • 增加外部掉电检测电路/P4.6，可在掉电时，及时将数据保存进EEPROM，正常工作时
    无需操作EEPROM
  • 低功耗设计：空闲模式(可由任意一个中断唤醒)
  • 低功耗设计：掉电模式(可由外部中断唤醒)，可支持下降沿/上升沿和远程唤醒
  • 支持掉电唤醒的管脚： P3.2/INT0, P3.3/INT1, T0/P3.4, T1/P3.5, RxD/P3.0, P1.3/CCP0(或
    P4.2/CCP0), P1.4/CCP1 (或P4.3/CCP1), EX_LVD/P4.6
  • 工作频率： 0～35MHz，相当于普通8051： 0～420MHz
  • 时钟：外部晶体或内部R/C振荡器可选，在ISP下载编程用户程序时设置
  • 8/16/32/40/48/56/60/62K字节片内Flash程序存储器，擦写次数10万次以上
    1280字节片内RAM数据存储器
  • 大容量片内EEPROM功能,擦写次数10万次以上
  • ISP/IAP，在系统可编程/在应用可编程,无需编程器/仿真器
  • 8通道，10位高速ADC，速度可达25万次/秒， 2路PWM还可当2路D/A使用
  • 2通道捕获/比较单元(CCP/PCA/PWM)，—也可用来再实现2个定时器或2个外部中断(支持上升沿/下降沿中断)
  • 2个16位定时器(兼容普通8051定时器T0/T1)， 2路PCA可再实现2个定时器。可编程时钟输出功能(T0在P3.4输出时钟， T1在P3.5输出时钟,BRT在P1.0输出时钟
  • 硬件看门狗(WDT)
  • 独立波特率发生器
  • SPI高速同步串行通信接口
  • 双串口，全双工异步串行口(UART)，兼容普通8051串口，分时复用可当3组使用
  • 先进的指令集结构，兼容普通8051指令集， 有硬件乘法/除法指令
  • 通用I/O口(36/40/44个)，复位后为： 准双向口/弱上拉（普通8051传统I/O口）
    可设置成四种模式：准双向口/弱上拉，强推挽/强上拉，仅为输入/高阻，开漏
    每个I/O口驱动能力均可达到20mA，但建议整个芯片不要超过120mA
1.独立串口

STC12C5A60S2系列单片机具有2个采用UART(Universal Asychronous Receiver/Transmitter)工作方式的全双工串行通信接口(串口1和串口2) 。串行口1的两个缓冲器共用的地址码是99H；串行口2的两个缓冲器共用的地址码是9BH。串行口1的两个缓冲器统称串行通信特殊功能寄存器SBUF；串行口2的两个缓冲器统称串行通信特殊功能寄存器S2BUF。

串行口1对应的硬件部分是TxD/P3.1和RxD/P3.0引脚，串行口2 对应的硬件部分是TxD2和RxD2。通过设置特殊功能寄存器AUXR1中的S2_P4/AUXR1.4位，串行口2(UART2)功能可以在P1口和P4口之间任意切换。当串行口2功能在P1口实现时， 对应的管脚是P1.2/RxD2和P1.3/TxD2。当串行口2功能在P4口实现时， 对应的管脚是P4.2/RxD2和P4.3/ TxD2。

1.1 相关寄存器

在这里插入图片描述

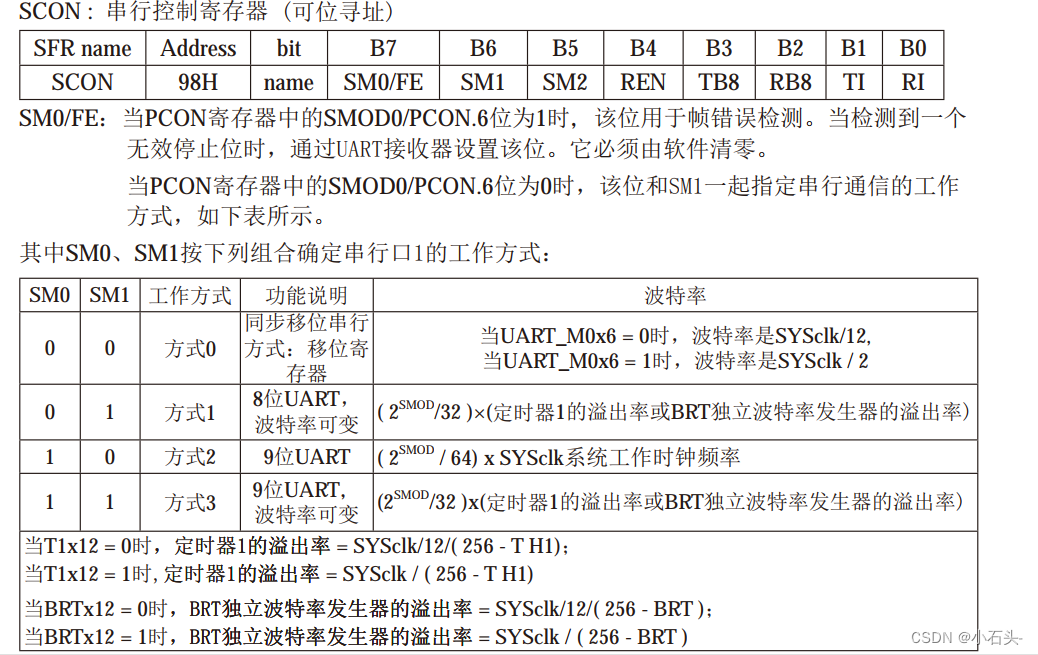

SCON寄存器：

在这里插入图片描述

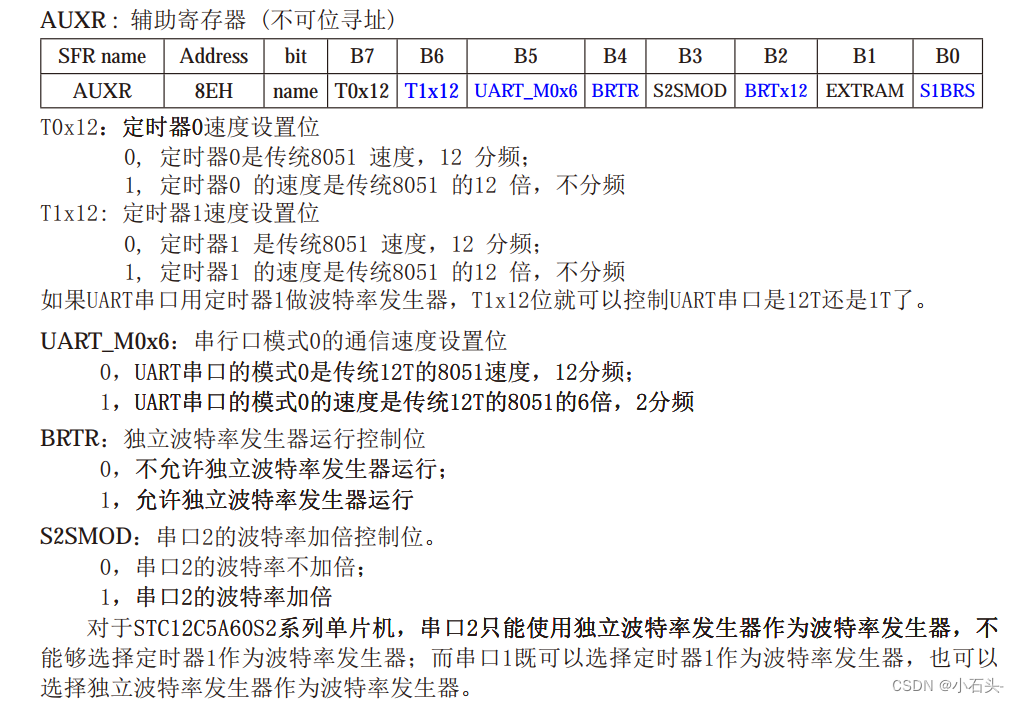

辅助寄存器AUXR：

在这里插入图片描述

独立波特率发生器寄存器BRT(地址为9CH，复位值为00H)用于保存重装时间常数

1.2 实验程序
#include"stc12c5a60s2.h"
typedef unsigned int uint;
typedef unsigned char uchar;

uchar a,flag;

sbit led1=P2^0;

void ck_init()
{
	SCON=0X50;
	BRT=0Xfd;   //一定要11.0592M晶振，BRT的值即为用定时器做波特率发生器方式的定时器匹配值； 9600波特率
	AUXR=0x11;
	ES=1;
	EA=1;
}
void UART_SendData(uchar dat)
{
	SBUF=dat;
	while(TI==0);
	TI=0;
}
void main()
{
	ck_init();
	while(1)
	{
		if(flag==1)
		{
			ES=0;		//关串口中断
			flag=0;
			SBUF=a;
			UART_SendData(a+0x30);
			ES=1;
		}
	}
}

void serial() interrupt 4
{
	flag=1;
	if(SBUF==0x01)
	{
		led1=0;
	}
	else led1=1;

	a=SBUF;
	RI=0;
}
2.内置看门狗

“看门狗”其实是一个寄存器，每隔一定时间我们需要把寄存器的指定位清零(即所谓的“喂狗”)，如果在设置的时间范围内没有“喂狗”，则单片机会自动软复位。“看门狗”的设计是为了防止单片机程序跑飞，确保系统的工作正常。

2.1 看门狗寄存器

在这里插入图片描述
在这里插入图片描述

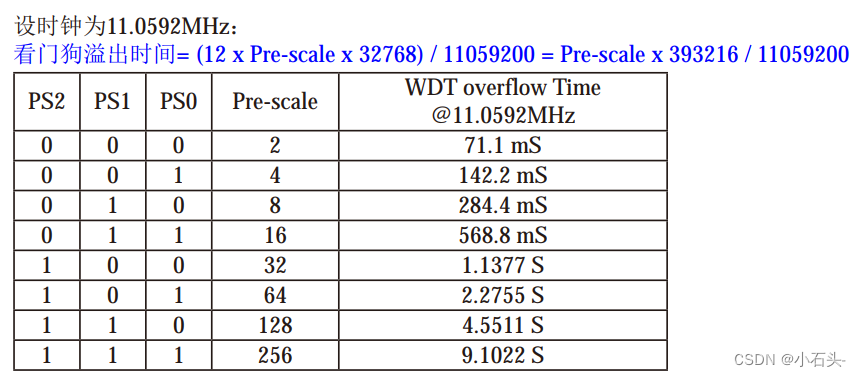

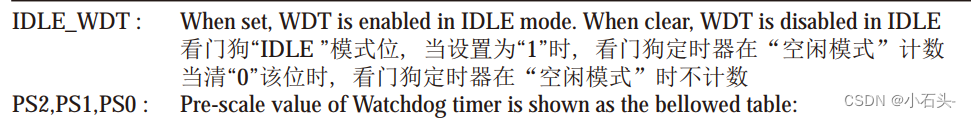

PS2、PS1、PS0位设置看门狗的超时时间：

在这里插入图片描述

2.2 实验程序：
#include"stc12c5a60s2.h"
typedef unsigned int uint;
typedef unsigned char uchar;

#define wdt_reset_counts 0x3d

sbit p20=P2^0;

void delayms(uint t)
{
	uint x,y;
	for(x=t;x>0;x--)
	for(y=920;y>0;y--);
}
void main()
{
	WDT_CONTR=wdt_reset_counts;
	p20=0;
	delayms(500);
	p20=1;
	while(1)
	{
		delayms(5000);   // 延时超过看门狗超时时间单片机会复位，p2.0口led不停闪烁
		WDT_CONTR=wdt_reset_counts;
	}
}
3. EEPROM

STC12C5A60S2系列单片机内部集成了的EEPROM是与程序空间是分开的，利用ISP/IAP技术可将内部Data Flash当EEPROM，擦写次数在10万次以上。EEPROM可分为若干个扇区，每个扇区包含512字节。使用时，建议同一次修改的数据放在同一个扇区，不是同一次修改的数据放在不同的扇区，不一定要用满。数据存储器的擦除操作是按扇区进行的。

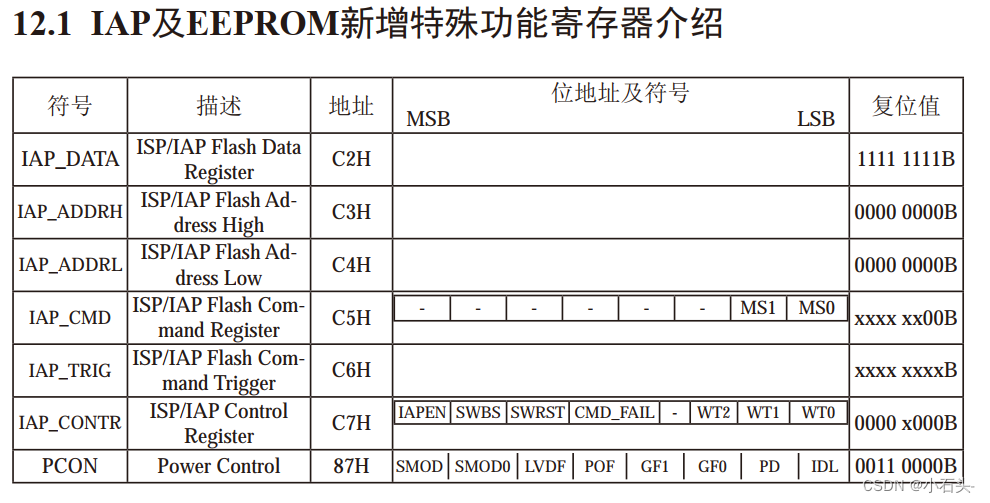

3.1 相关的寄存器

在这里插入图片描述

底层寄存器的操作可以自行看单片机的官方手册，对于使用12单片机的EEPROM，只需要会调用EEPROM模块的API即可。

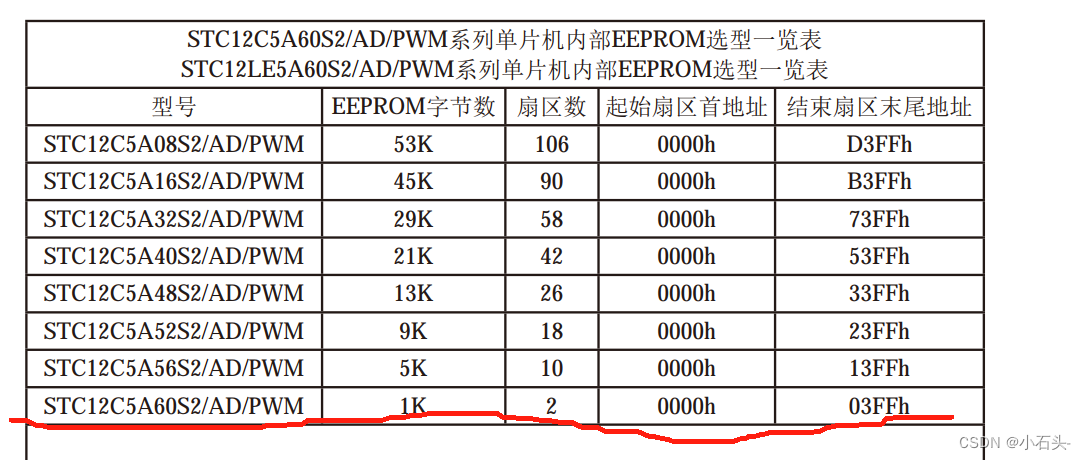

STC12C5A60S2单片机的EEPROM资源(每个扇区512字节)：

在这里插入图片描述

3.2 实验程序
#include"stc12c5a60s2.h"
typedef unsigned int uint;
typedef unsigned char uchar;

#include"lcd.h"

#define	EEP_address	0x0000
uchar code ASCII[] = {'0','1','2','3','4','5','6','7','8','9'};
uchar a,ge,shi;
uchar	TestCnt;

uchar zf[]="num:";
uchar shu;

void	EEPROM_read_n(uint EE_address,uchar *DataAddress,uchar lenth);
void 	EEPROM_SectorErase(uint EE_address);
void 	EEPROM_write_n(uint EE_address,uchar *DataAddress,uchar lenth);

void delayms(uint t)
{
	uint x,y;
	for(x=t;x>0;x--)
	for(y=920;y>0;y--);
}

void main()
{
	LcdInit();
	delayms(5);
	EEPROM_read_n(EEP_address,&TestCnt,1);	//读出保存值   读N个字节函数 最多255字节一次
	TestCnt++;
	if(TestCnt>100) TestCnt=0;  // 如果开机次数大于100，清零


	EEPROM_SectorErase(EEP_address);  //扇区擦除函数，写入之前必须清楚扇区
	EEPROM_write_n(EEP_address,&TestCnt,1);	//写1个字节函数 最多255字节一次。把开机次数写入EEPROM中
	shi=TestCnt/10;ge=TestCnt%10;

	// 显示开机次数
	LcdWriteCom(0x80);
	for(shu=0;shu<=3;shu++)
	{
		LcdWriteData(zf[shu]);
	}
	while(1)
	{
		LcdWriteCom(0x05+0x80);LcdWriteData(ASCII[shi]);
		LcdWriteCom(0x06+0x80);LcdWriteData(ASCII[ge]);
	}
}

完整程序工程的链接：https://pan.baidu.com/s/1feodD7Oa5lkkOm-nmuLnYA?pwd=1234 提取码：1234

4.内置ADC

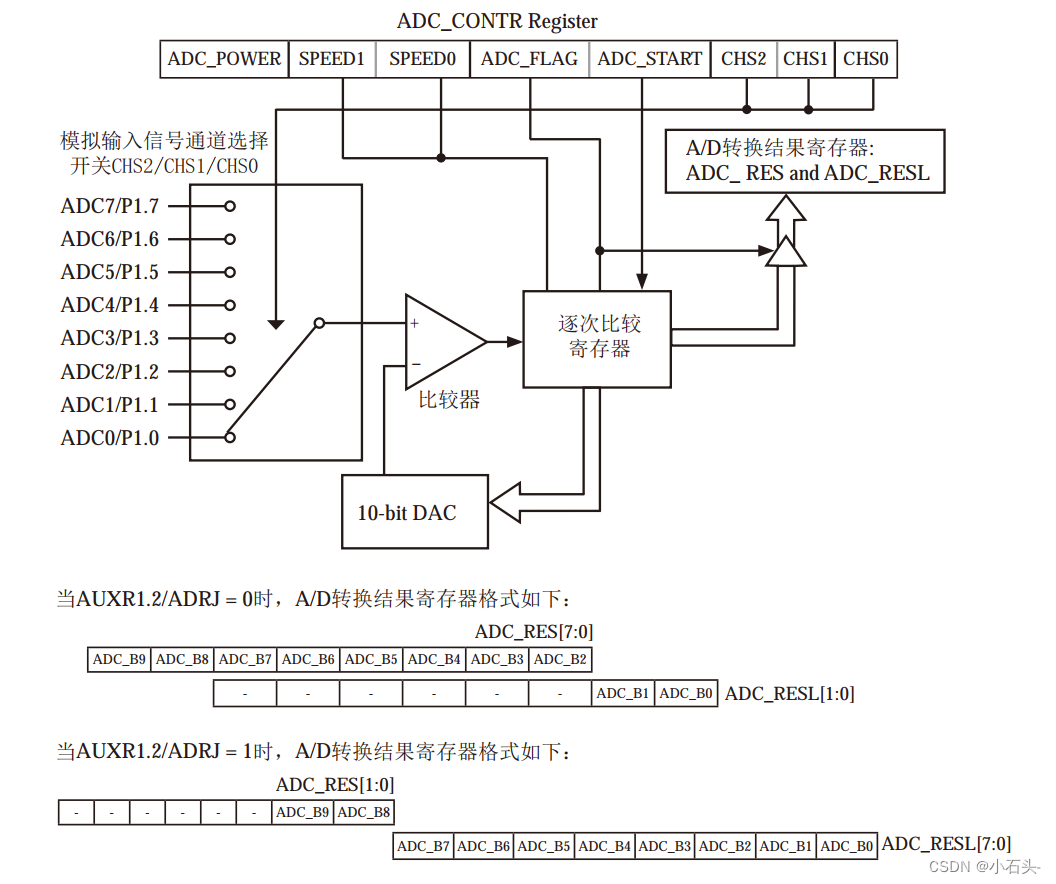

STC12C5A60AD/S2系列带A/D转换的单片机的A/D转换口在P1口(P1.7-P1.0)， 有8路10位高速A/D转换器,速度可达到250KHz(25万次/秒)。

在这里插入图片描述

4.1 相关的寄存器

在这里插入图片描述

内置AD转换的过程总结为4步：1.设置指定的I/O口为模拟输入模式；2.使能；3.设置ADC的通道及转换速度；4.转换结果的处理

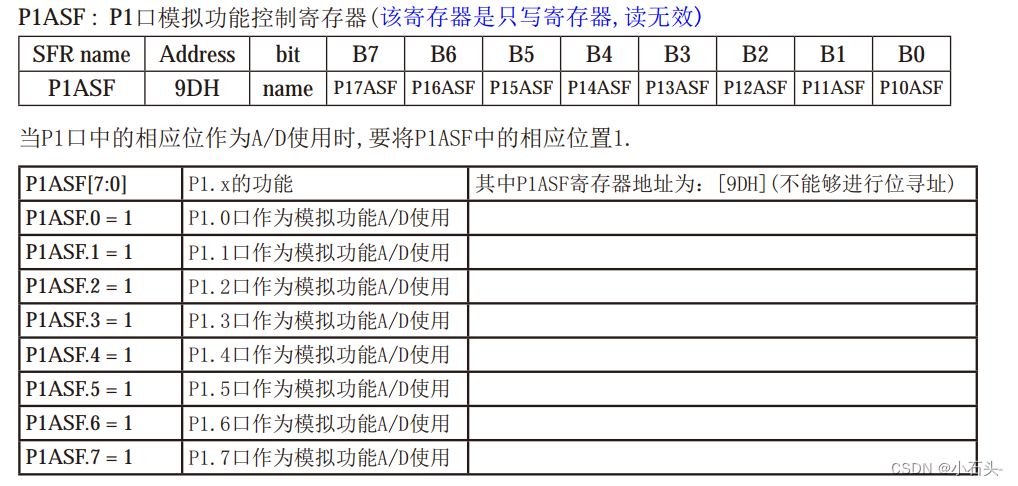

1.设置指定的I/O口为模拟输入模式

在这里插入图片描述

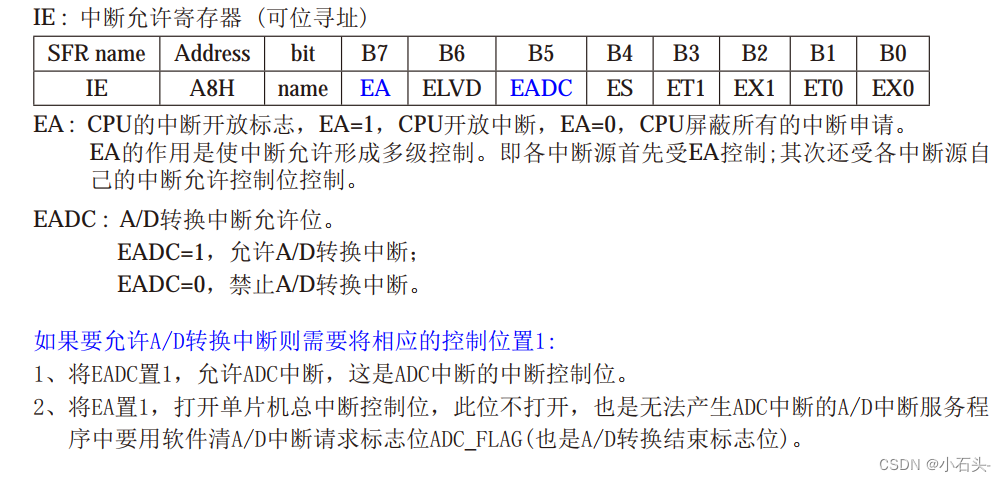

2.使能

在这里插入图片描述

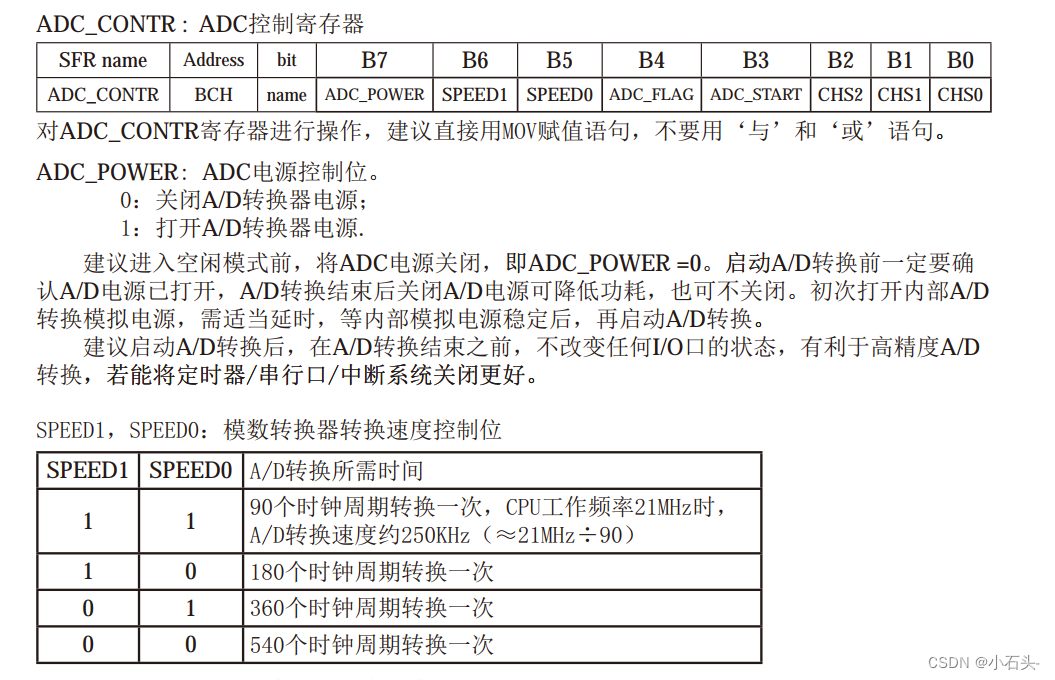

3.设置ADC的通道及转换速度

在这里插入图片描述

ADC_START(低3位):1：开始转换；0：转换结束

ADC_FLAG：1：转换结束(需软件清零)

ADC_POWER：ADC电源；1：打开ADC转换的电源，0：关闭ADC转换的电源

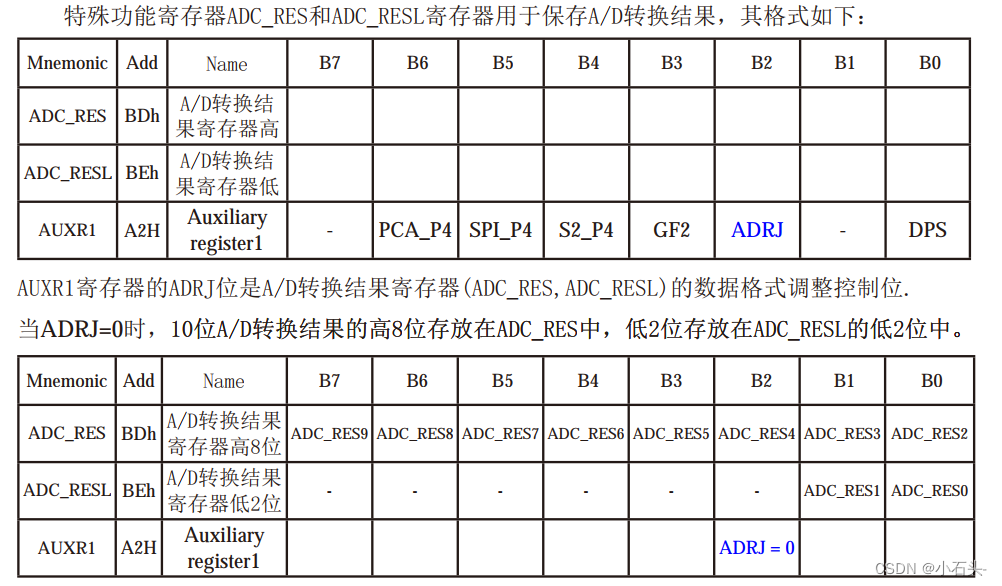

4.转换结果的处理：

在这里插入图片描述

常用的方法是设置ADRJ=0，AD转换的结果=ADC_RES的值<<2 | ADC_RESL的值

4.2 实验程序

4.2.1 AD一路非中断方式

/*************	本程序功能说明	**************

P1.0做ADC输入，从串口输出结果(ASCII)，9600,8,N,1.

用户只需要更改 MAIN_Fosc 来适应自己的系统。

******************************************/


/*************	用户系统配置	**************/

//#define MAIN_Fosc		22118400L	//定义主时钟, 模拟串口和和延时会自动适应。5~35MHZ
#define MAIN_Fosc		11095200L	//定义主时钟, 模拟串口和和延时会自动适应。5~35MHZ

/*************	以下宏定义用户请勿修改	**************/
#include	"reg51.H"
#define	uchar	unsigned char
#define uint	unsigned int
/******************************************/

sfr P1ASF     = 0x9D;	//12C5A60AD/S2系列模拟输入(AD或LVD)选择
sfr ADC_CONTR = 0xBC;	//带AD系列
sfr ADC_RES   = 0xBD;	//带AD系列
sfr ADC_RESL  = 0xBE;	//带AD系列

//								            7       6      5       4         3      2    1    0   Reset Value
//sfr ADC_CONTR = 0xBC;		ADC_POWER SPEED1 SPEED0 ADC_FLAG ADC_START CHS2 CHS1 CHS0 0000,0000	//AD 转换控制寄存器
#define ADC_OFF()	ADC_CONTR = 0
#define ADC_ON		(1 << 7)
#define ADC_90T		(3 << 5)
#define ADC_180T	(2 << 5)
#define ADC_360T	(1 << 5)
#define ADC_540T	0
#define ADC_FLAG	(1 << 4)	//软件清0
#define ADC_START	(1 << 3)	//自动清0
#define ADC_CH0		0
#define ADC_CH1		1
#define ADC_CH2		2
#define ADC_CH3		3
#define ADC_CH4		4
#define ADC_CH5		5
#define ADC_CH6		6
#define ADC_CH7		7


/************* 本地变量声明 **************/
sbit	P_TXD1 = P3^1;


/************* 本地函数声明 **************/
void	Tx1Send(uchar dat);
void	PrintString(unsigned char code *puts);
void  	delay_ms(unsigned char ms);
uint	adc10_start(uchar channel);	//channel = 0~7




/********************* 主函数 *************************/
void main(void)
{
	uint	j;

	PrintString("****** STC12C5A60S2系列ADC程序 2011-02-27 ******\r\n");	//上电后串口发送一条提示信息

	P1ASF = (1 << ADC_CH0);			//12C5A60AD/S2系列模拟输入(AD)选择
	ADC_CONTR = ADC_360T | ADC_ON;

	while(1)
	{
		delay_ms(250);
		delay_ms(250);
		delay_ms(250);
		delay_ms(250);

		j = adc10_start(0);		// P1.0 ADC
		Tx1Send('A');
		Tx1Send('D');
		Tx1Send('0');
		Tx1Send('=');
		Tx1Send(j/1000 + '0');
		Tx1Send(j%1000/100 + '0');
		Tx1Send(j%100/10 + '0');
		Tx1Send(j%10 + '0');
		Tx1Send(0x0d);
		Tx1Send(0x0a);

	}
}

/********************* 做一次ADC转换 *******************/
uint	adc10_start(uchar channel)	//channel = 0~7
{
	uint	adc;
	uchar	i;

	ADC_RES = 0;
	ADC_RESL = 0;

	ADC_CONTR = (ADC_CONTR & 0xe0) | ADC_START | channel;

//	for(i=0; i<250; i++)		//13T/loop, 40*13=520T=23.5us @ 22.1184M
	i = 250;
	do{
		if(ADC_CONTR & ADC_FLAG)
		{
			ADC_CONTR &= ~ADC_FLAG;
		//	adc = 0;
		//	adc = (ADC_RES << 8) | ADC_RESL;	//ADRJ_enable()
			//ADC_RES：结果的高8位；ADC_RESL：结果的低2位
			adc = (uint)ADC_RES;
			adc = (adc << 2) | (ADC_RESL & 3);
			return	adc;
		}
	}while(--i);
	return	1024;
}

//========================================================================
// 函数: void  delay_ms(unsigned char ms)
// 描述: 延时函数。
// 参数: ms,要延时的ms数.
// 返回: none.
// 版本: VER1.0
// 日期: 2010-12-15
// 备注:
//========================================================================
void  delay_ms(unsigned char ms)
{
     unsigned int i;
	 do{
	      i = MAIN_Fosc / 14000;
		  while(--i)	;   //14T per loop
     }while(--ms);
}


/********************** 模拟串口相关函数************************/

void	BitTime(void)	//位时间函数
{
	uint i;
	i = ((MAIN_Fosc / 100) * 104) / 140000L - 1;		//根据主时钟来计算位时间
	while(--i);
}

//模拟串口发送
void	Tx1Send(uchar dat)		//9600，N，8，1		发送一个字节
{
	uchar	i;
	EA = 0;
	P_TXD1 = 0;
	BitTime();
	for(i=0; i<8; i++)
	{
		if(dat & 1)		P_TXD1 = 1;
		else			P_TXD1 = 0;
		dat >>= 1;
		BitTime();
	}
	P_TXD1 = 1;
	EA = 1;
	BitTime();
	BitTime();
}

void PrintString(unsigned char code *puts)		//发送一串字符串
{
    for (; *puts != 0;	puts++)  Tx1Send(*puts); 	//遇到停止符0结束
}

4.2.2 AD一路中断方式

/*************	本程序功能说明	**************

P1.0做ADC输入，中断方式读ADC, 从串口输出结果(ASCII)，9600,8,N,1.

用户只需要更改 MAIN_Fosc 来适应自己的系统。

******************************************/


/*************	用户系统配置	**************/

//#define MAIN_Fosc		22118400L	//定义主时钟, 模拟串口和和延时会自动适应。5~35MHZ
#define MAIN_Fosc	   11059200UL	//定义主时钟, 模拟串口和和延时会自动适应。5~35MHZ

/*************	以下宏定义用户请勿修改	**************/
#include	"reg51.H"
#define	uchar	unsigned char
#define uint	unsigned int
/******************************************/

sfr P1ASF     = 0x9D;	//12C5A60AD/S2系列模拟输入(AD或LVD)选择
sfr ADC_CONTR = 0xBC;	//带AD系列
sfr ADC_RES   = 0xBD;	//带AD系列
sfr ADC_RESL  = 0xBE;	//带AD系列
sbit EADC = IE^5;	//ADC 中断 允许位

//								7       6      5       4         3      2    1    0   Reset Value
//sfr ADC_CONTR = 0xBC;		ADC_POWER SPEED1 SPEED0 ADC_FLAG ADC_START CHS2 CHS1 CHS0 0000,0000	//AD 转换控制寄存器
#define ADC_OFF()	ADC_CONTR = 0
#define ADC_ON		(1 << 7)
#define ADC_90T		(3 << 5)
#define ADC_180T	(2 << 5)
#define ADC_360T	(1 << 5)
#define ADC_540T	0
#define ADC_FLAG	(1 << 4)	//软件清0
#define ADC_START	(1 << 3)	//自动清0
#define ADC_CH0		0
#define ADC_CH1		1
#define ADC_CH2		2
#define ADC_CH3		3
#define ADC_CH4		4
#define ADC_CH5		5
#define ADC_CH6		6
#define ADC_CH7		7


/************* 本地变量声明 **************/
sbit	P_TXD1 = P3^1;

unsigned int adc;
bit		B_ADC_OK;



/************* 本地函数声明 **************/
void	Tx1Send(uchar dat);
void	PrintString(unsigned char code *puts);
void  	delay_ms(unsigned char ms);
uint	adc10_start(uchar channel);	//channel = 0~7




/********************* 主函数 *************************/
void main(void)
{
	uint	j;

	PrintString("****** STC12C5A60S2系列ADC程序 2011-02-27 ******\r\n");	//上电后串口发送一条提示信息

	P1ASF = (1 << ADC_CH0);			//12C5A60AD/S2系列模拟输入(AD)选择
	ADC_CONTR = ADC_360T | ADC_ON;
	EADC = 1;	//enable ADC interrupt
	EA   = 1;	//enable all interrupt

	while(1)
	{
		delay_ms(250);
		delay_ms(250);
		delay_ms(250);
		delay_ms(250);

		ADC_RES  = 0;
		ADC_RESL = 0;
		B_ADC_OK = 0;
		ADC_CONTR = (ADC_CONTR & 0xe0) | ADC_START | ADC_CH0;
		while(!B_ADC_OK);	//等待ADC完成

		j = adc;
		Tx1Send('A');
		Tx1Send('D');
		Tx1Send('0');
		Tx1Send('=');
		Tx1Send(j/1000 + '0');
		Tx1Send(j%1000/100 + '0');
		Tx1Send(j%100/10 + '0');
		Tx1Send(j%10 + '0');
		Tx1Send(0x0d);
		Tx1Send(0x0a);

	}
}

/********************* ADC转换中断 *******************/
void	adc_interrupt(void)	interrupt 5		//channel = 0~7
{
	ADC_CONTR &= ~ADC_FLAG;		//clear ADC flag
	adc = (uint)ADC_RES;
	adc = (adc << 2) | (ADC_RESL & 3);
	B_ADC_OK = 1;		//标志ADC已结束
}

//========================================================================
// 函数: void  delay_ms(unsigned char ms)
// 描述: 延时函数。
// 参数: ms,要延时的ms数.
// 返回: none.
// 版本: VER1.0
// 日期: 2010-12-15
// 备注:
//========================================================================
void  delay_ms(unsigned char ms)
{
     unsigned int i;
	 do{
	      i = MAIN_Fosc / 14000;
		  while(--i)	;   //14T per loop
     }while(--ms);
}


/********************** 模拟串口相关函数************************/

void	BitTime(void)	//位时间函数
{
	uint i;
	i = ((MAIN_Fosc / 100) * 104) / 140000L - 1;		//根据主时钟来计算位时间
	while(--i);
}

//模拟串口发送
void	Tx1Send(uchar dat)		//9600，N，8，1		发送一个字节
{
	uchar	i;

	P_TXD1 = 0;
	BitTime();
	for(i=0; i<8; i++)
	{
		if(dat & 1)		P_TXD1 = 1;
		else			P_TXD1 = 0;
		dat >>= 1;
		BitTime();
	}
	P_TXD1 = 1;
	BitTime();
	BitTime();
}

void PrintString(unsigned char code *puts)		//发送一串字符串
{
    for (; *puts != 0;	puts++)  Tx1Send(*puts); 	//遇到停止符0结束
}
5. PCA定时器做软件定时的功能

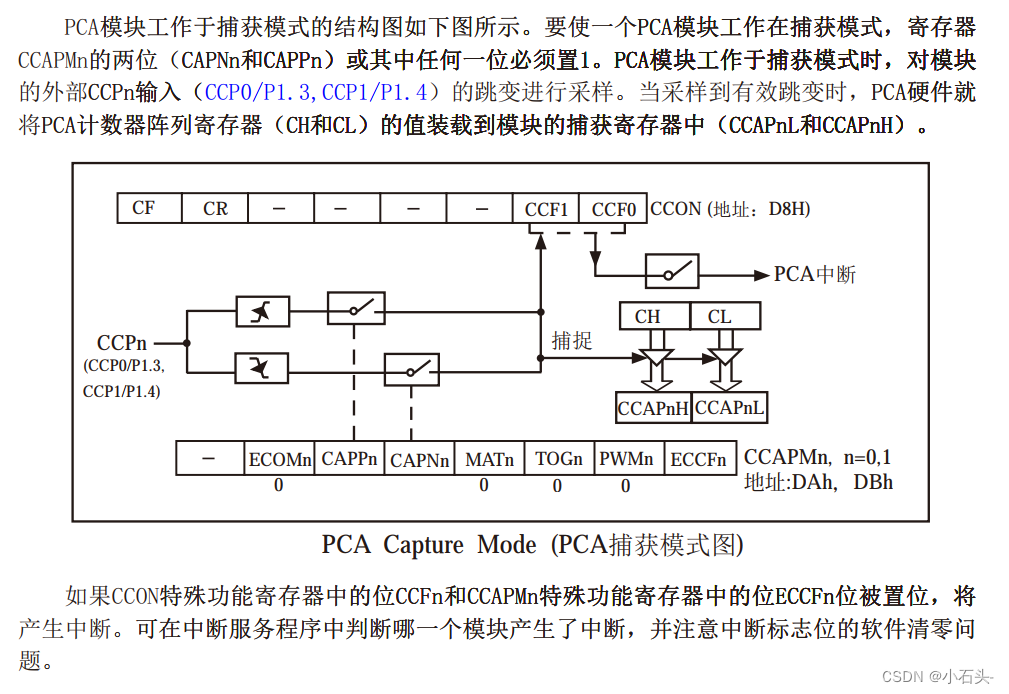

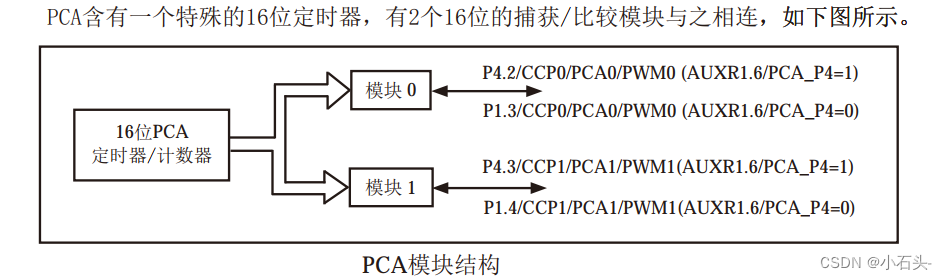

STC12C5A60S2系列单片机集成了两路可编程计数器阵列(PCA)模块，可用于软件定时器、外部脉冲的捕捉、高速输出以及脉宽调制(PWM)输出 。

5.1 相关的寄存器

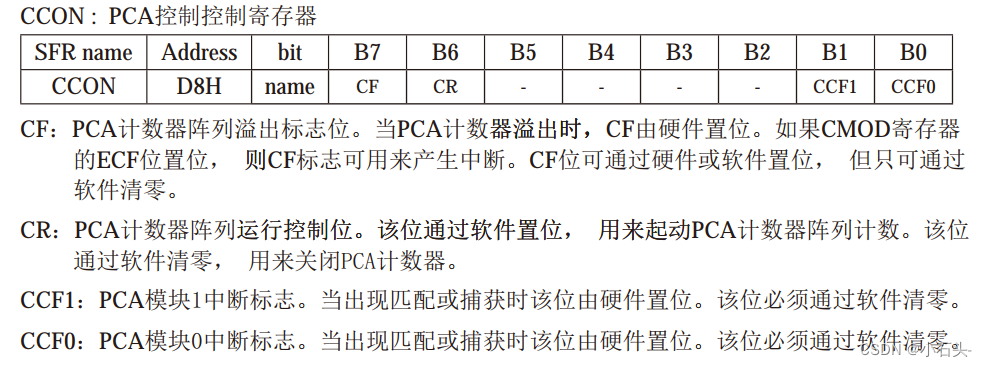

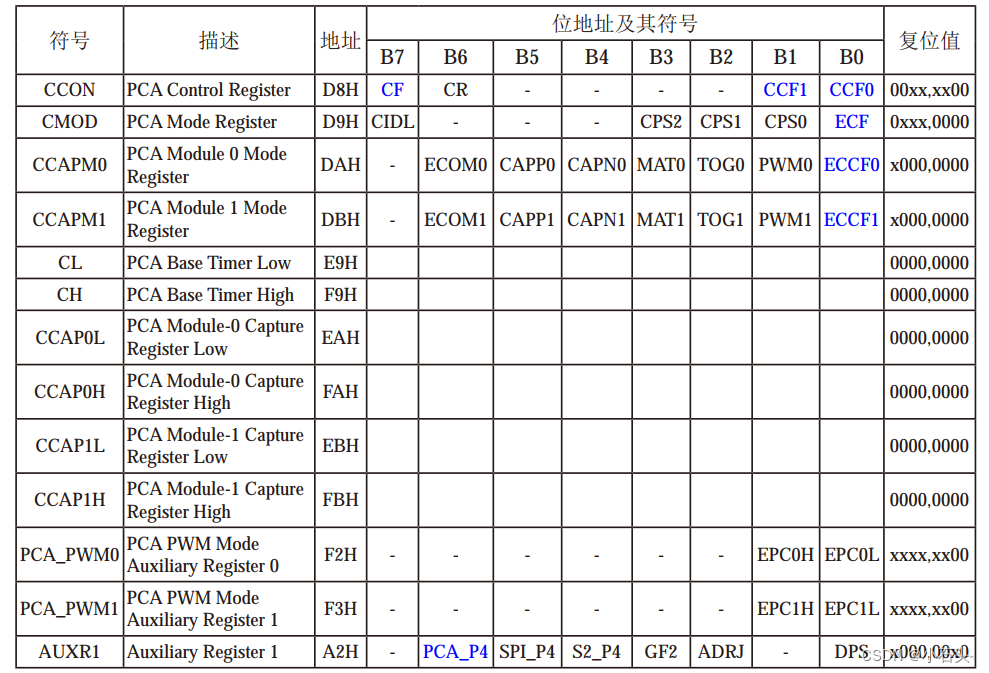

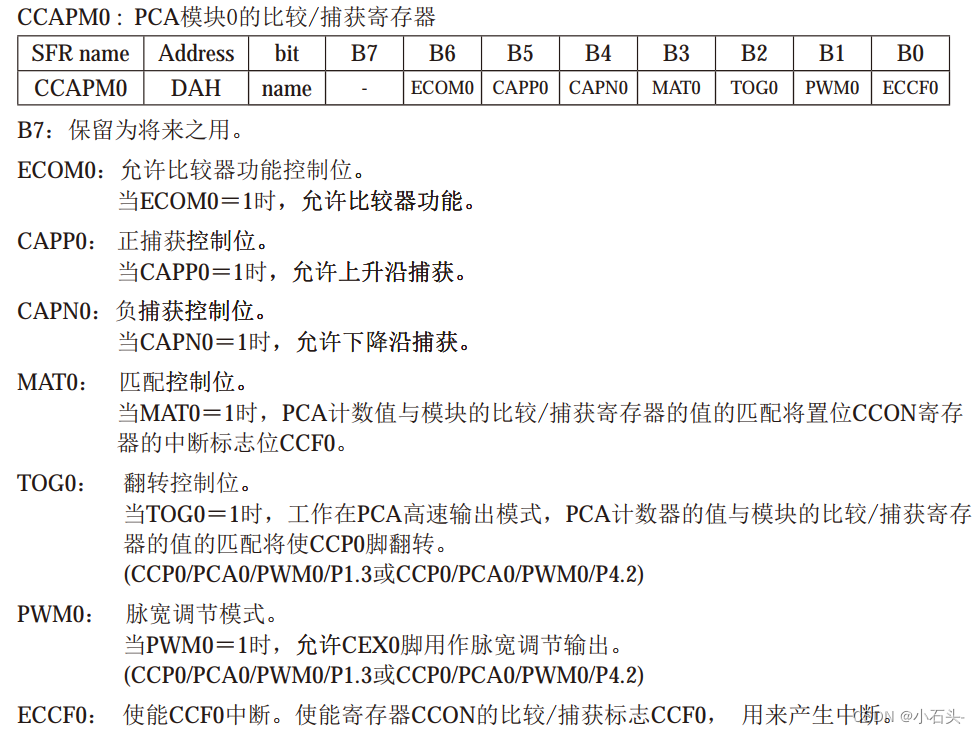

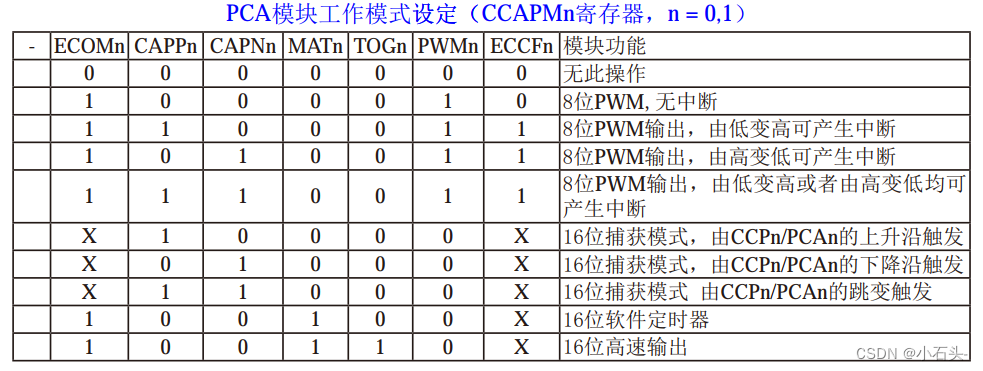

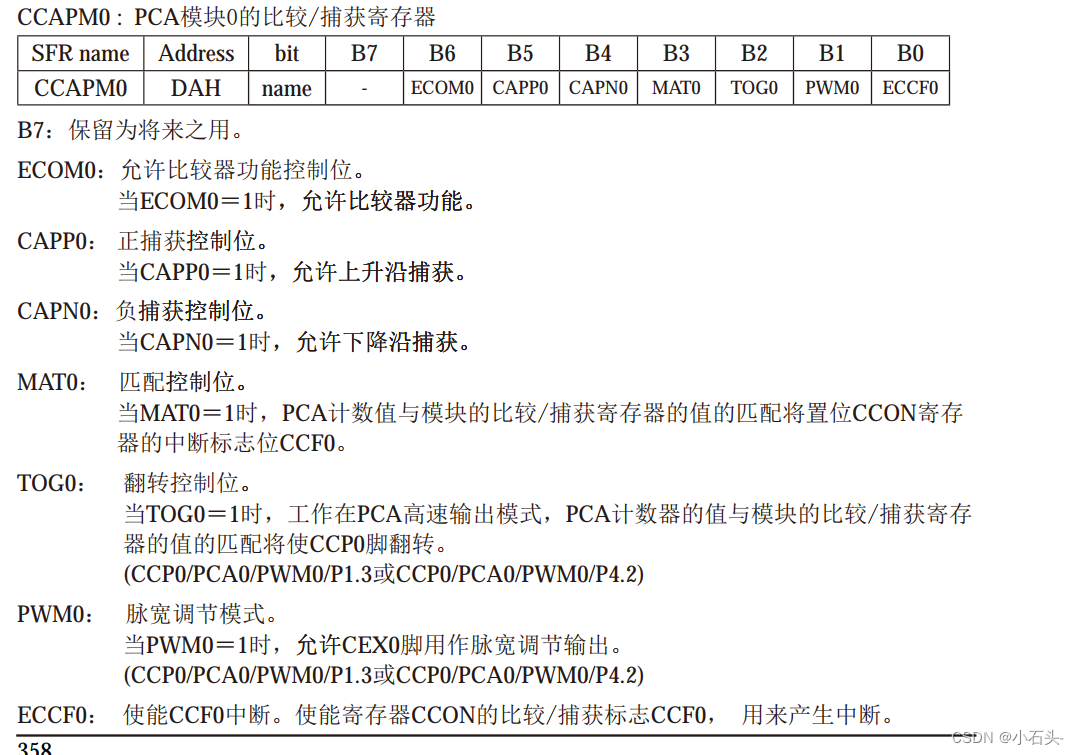

在这里插入图片描述

PCA工作模式寄存器CMOD：

在这里插入图片描述

ECF： PCA计数溢出中断使能位。当ECF = 0时，禁止寄存器CCON中CF位的中断；当ECF = 1时，允许寄存器CCON中CF位的中断。

控制寄存器CCON ：

在这里插入图片描述

比较/捕获寄存器CCAPM0和CCAPM1 ：

在这里插入图片描述
在这里插入图片描述

PCA的16位计数器 ：低8位CL和高8位CH 。CL和CH地址分别为E9H和F9H，复位值均为00H，用于保存PCA的装载值。

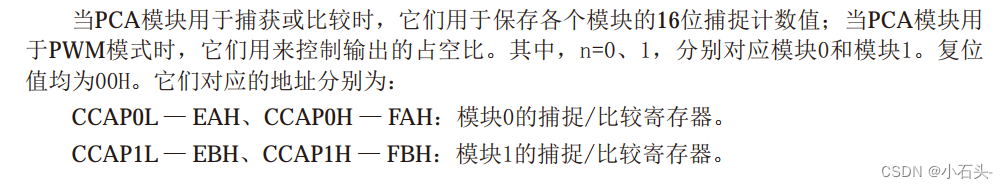

PCA捕捉/比较寄存器 — CCAPnL(低位字节)和CCAPnH(高位字节) ：

在这里插入图片描述

16位软件定时器模式 ：

在这里插入图片描述

5.2 实验程序
#include"stc12c5a60s2.h"

typedef unsigned int uint;
typedef unsigned char uchar;

#define fosc 11059200L
#define t100hz (fosc/12/100)

sbit p20=P2^0;

uint value;
uchar cnt;

void pcs_ds() interrupt 7
{
	CCF0=0;		//中断标志位清0
	CCAP0L=value;	  //比较寄存器程序赋值(比上次加1倍)
	CCAP0H=value>>8;
	value=value+t100hz;	 //	value一直增加不会溢出？？会CL、CH也会溢出。溢出后的数值会丢弃二进制中超过最高位的
	if(cnt--==0)	   //1s  t100hz=0.01s  0.01*100=1s
	{
		cnt=100;
		p20=~p20;
	}
}

void main()
{
	CCON=0;		   //cf cr ccf1 ccf0为0
	CL=0;		//pca计数值初始为0
	CH=0;
	CMOD=0X00;	 //CIDL=0、SYSclk/12、ECF = 0
	value=t100hz;  //0.01s
	CCAP0L=value;	//给比较寄存器赋值
	CCAP0H=value>>8;
	value=value+t100hz;	 //value加一倍
	CCAPM0=0x49;	  //ecmo0 mat0 eccf0为1；ECOM0＝ 1时，允许比较器功能；匹配将置位CCON寄存；使能CCF0中
	CR=1;  //起动 PCA计数器阵列计数，CCON寄存器的一位
	EA=1;
	cnt=0;
	while(1)
	{

	}
}
6. PCA定时器做PWM输出的功能(一路输出)

STC12C5A60S2系列单片机有2路可编程计数器阵列PCA/PWM(通过AUXR1寄存器可以设置PCA/ PWM从P1口切换到P4口）

在这里插入图片描述

6.1 相关寄存器

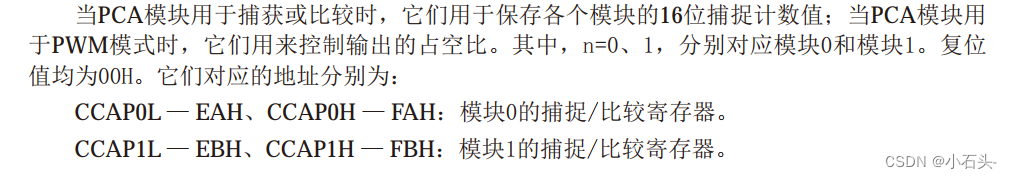

PCA捕捉/比较寄存器 — CCAPnL(低位字节)和CCAPnH(高位字节) ：

在这里插入图片描述

PCA模块PWM寄存器PCA_PWM0和PCA_PWM1 ：

在这里插入图片描述

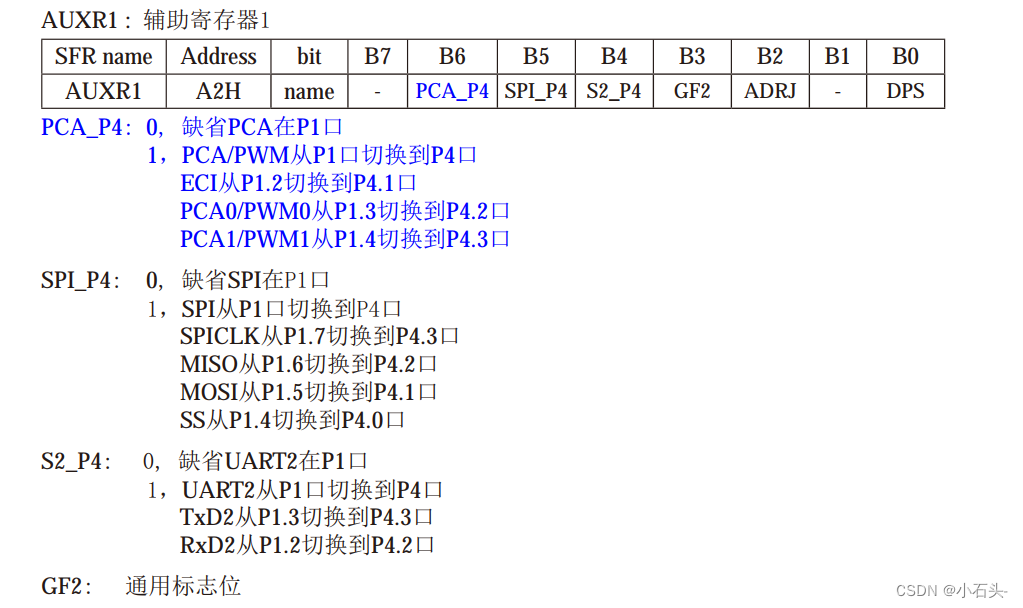

辅助寄存器AUXR1：

在这里插入图片描述

PCA定时器的PWM模式的工作原理：

在这里插入图片描述

当EPCnL = 0及ECCAPnL = 00H时,PWM固定输出高当EPCnL = 1及CCAPnL = 0FFH时,PWM固定输出低 。

6.2 实验程序
#include"stc12c5a60s2.h"

typedef unsigned int uint;
typedef unsigned char uchar;

#define fosc 11059200L

void main()
{
	CCON=0;	   //CF(pca计数溢出标志) CR(是否启动pca计数) CCF1、CCF0(pca模块中断标志)  全清0
	CL=0;  //pca计数值 只有CL计数 8位
	CH=0;  //CH不计数
	CMOD=0X02;	  //选择pca/pwm时钟频率（决定了输出pwm波的频率）  是否中断
	CCAP0H=CCAP0L=0X80;	 //pwm输出通道0(CCP0)   50%占空比  CL与之比较
	CCAPM0=0X42;	 //ecom0 pwm0 置1(使能pwm通道0)

	CCAP1H=CCAP1L=0XFF;	 //pwm输出通道0(CCP1)   0占空比	    CL与之比较
	PCA_PWM1=0X03;		 //固定输出0
	CCAPM1=0X42;	 //ecom1 pwm1 置1(使能pwm通道1)

	CR=1;	//启动pca定时器
	while(1)
	{

	}
}
7. PCA定时器做PWM输出的功能(两路输出)

在第6小节的基础上再多定义CCAP1H、CCAPM1寄存器即可实现2路PWM输出

实验程序：

/*************	本程序功能说明	**************

两路PWM测试.

*********************************************/


#include	<reg51.h>
#include<intrins.h>
#define	uchar	unsigned char
#define uint	unsigned int

#define		PCA_IDLE_DISABLE	0		//1: MCU在IDLE模式时禁止PCA工作。	0:  MCU在IDLE模式时允许PCA工作。
#define		PCA_SOURCE_SELECT	4		//选择PCA的基准时钟源。
										//0：系统时钟Fosc/12。
										//1：系统时钟Fosc/2。
										//2：定时器0的溢出。
										//3：ECI/P3.4脚的外部时钟输入（最大=Fosc/2）。
										//4：系统时钟Fosc。
										//5：系统时钟Fosc/4。
										//6：系统时钟Fosc/6。
										//7：系统时钟Fosc/8。

sfr AUXR1 = 0xA2;
sfr	AUXR = 0x8E;
sfr CCON = 0xD8;
sfr CMOD = 0xD9;
sfr CCAPM0 = 0xDA;	//PCA module 0 work mode
sfr CCAPM1 = 0xDB;	//PCA module 1 work mode
sfr CL     = 0xE9;	//PCA counter
sfr CCAP0L = 0xEA;	//PCA模块0的捕捉/比较寄存器低8位。
sfr CCAP1L = 0xEB;	//PCA模块1的捕捉/比较寄存器低8位。
sfr PCA_PWM0 = 0xF2;	//PCA模块0 PWM寄存器。
sfr PCA_PWM1 = 0xF3;	//PCA模块1 PWM寄存器。
sfr CH     = 0xF9;
sfr CCAP0H = 0xFA;		//PCA模块0的捕捉/比较寄存器高8位。
sfr CCAP1H = 0xFB;		//PCA模块1的捕捉/比较寄存器高8位。

sbit CCF0  = CCON^0;	//PCA 模块0中断标志，由硬件置位，必须由软件清0。
sbit CCF1  = CCON^1;	//PCA 模块1中断标志，由硬件置位，必须由软件清0。
sbit CR    = CCON^6;	//1: 允许PCA计数器计数，必须由软件清0。
sbit CF    = CCON^7;	//PCA计数器溢出（CH，CL由FFFFH变为0000H）标志。PCA计数器溢出后由硬件置位，必须由软件清0。

#define		PWM0_NORMAL()	PCA_PWM0 = 0	//PWM0正常输出(默认)
#define		PWM0_OUT_0()	PCA_PWM0 = 3	//PWM0一直输出0
#define		PWM1_NORMAL()	PCA_PWM1 = 0	//PWM1正常输出(默认)
#define		PWM1_OUT_0()	PCA_PWM1 = 3	//PWM1一直输出0


/*************	本地函数声明	**************/

uchar	pwm0,pwm1;

void Delay10ms()		//@11.0592MHz
{
	unsigned char i, j;

	_nop_();
	_nop_();
	i = 108;
	j = 144;
	do
	{
		while (--j);
	} while (--i);
}


void pwm_kz()
{
	if(pwm0>255) pwm0=0;
	if(pwm1>255) pwm1=0;
}

void	main(void)
{
	uint	i;

	//AUXR1 |= (1<<6);	//PCA 从P1口切换到P4.2 P4.3

	pwm0 = 128;			// PWM0 初始值 128
	pwm1 = 64;			// PWM1 初始值 64

	CCAP0H = pwm0;		//改变占空比
	CCAPM0 = 0x42;		//ecom0 pwm0 置1(使能pwm通道0)

	CCAP1H = pwm1;		//改变占空比
	CCAPM1 = 0x42;		//ecom1 pwm1 置1(使能pwm通道1)

	CMOD = (PCA_IDLE_DISABLE << 7) | (PCA_SOURCE_SELECT << 1);	//初始化PCA模式寄存器。
	CL = 0x00;		//pca计数值 只有CL计数 8位
	CH = 0x00;		//CH不计数
	CR = 1;			//启动pca定时器

	while (1)
	{
		for(i=0;i<=255; i++);	//延时一下	255
		{
		 	pwm0++;
			pwm1++;
			pwm_kz();
			CCAP0H = pwm0;		//set PWM wide
			CCAP1H = pwm1;		//set PWM wide
			Delay10ms();
		}
	}
}
8. PCA定时器用于扩展外部中断

主要的寄存器：PCA比较/捕获寄存器CCAPM0和CCAPM1 ：
在这里插入图片描述

设置好CAPN0、ECCF0位

实验程序：

#include"stc12c5a60s2.h"
typedef unsigned int uint;
typedef unsigned char uchar;

sbit p10=P1^0;

void pca_bh() interrupt 7
{
	if(CCF0==1)
	{
		CCF0=0;
		p10=~p10;
	}
}

void main()
{
	CCON=0;	  			//CF(pca计数溢出标志) CR(是否启动pca计数) CCF1、CCF0(pca模块中断标志)  全清0
	CL=CH=0;  			//pca计数值
	CMOD=0X00; 			//选择pca/pwm时钟频率（决定了输出pwm波的频率）  是否中断
	CCAPM0=0X11;	 //下降沿捕获
	//CCAPM0=0X21;	 //上升沿捕获
	//CCAPM0=0X21;	 //下降、上升都捕获
	CR=1;	  //启动pca定时器
	EA=1;	  //开启总中断
	while(1)
	{

	}
}
9. PCA定时器用于输入捕获

工作原理：

在这里插入图片描述

实验程序：

/*************	本程序功能说明	**************

STC12C5A60S2系列 从P1.3 P1.4 做捕捉输入，从串口输出结果(ASCII)，9600,8,N,1.
STC12C5204AD系列 从P3.7 P3.5 做捕捉输入，从串口输出结果(ASCII)，9600,8,N,1.

******************************************/


/*************	用户系统配置	**************/

//#define MAIN_Fosc		22118400L	//定义主时钟, 模拟串口和和延时会自动适应。5~35MHZ
#define MAIN_Fosc		11059200L	//定义主时钟, 模拟串口和和延时会自动适应。5~35MHZ

#define		PCA_IDLE_DISABLE	0			//1: MCU在IDLE模式时禁止PCA工作。	0:  MCU在IDLE模式时允许PCA工作。
#define		PCA_SOURCE_SELECT	0			//选择PCA的基准时钟源。
											//0：系统时钟Fosc/12。
											//1：系统时钟Fosc/2。
											//2：定时器0的溢出。
											//3：ECI/P3.4脚的外部时钟输入（最大=Fosc/2）。
											//4：系统时钟Fosc。
											//5：系统时钟Fosc/4。
											//6：系统时钟Fosc/6。
											//7：系统时钟Fosc/8。
#define		PCA_ECF				1		//1: 允许PCA计数器溢出中断，0: 禁止


/*************	以下宏定义用户请勿修改	**************/
#include	"reg51.H"
#define	uchar	unsigned char
#define uint	unsigned int
/******************************************/

sfr CCON = 0xD8;	//STC12C5A60S2系列
sfr CMOD = 0xD9;	//STC12C5A60S2系列
sfr CCAPM0 = 0xDA;	//PCA模块0的工作模式寄存器。
sfr CCAPM1 = 0xDB;	//PCA模块1的工作模式寄存器。

sfr CL     = 0xE9;	//
sfr CCAP0L = 0xEA;	//PCA模块0的捕捉/比较寄存器低8位。
sfr CCAP1L = 0xEB;	//PCA模块1的捕捉/比较寄存器低8位。

sfr PCA_PWM0 = 0xF2;	//PCA模块0 PWM寄存器。
sfr PCA_PWM1 = 0xF3;	//PCA模块1 PWM寄存器。
sfr CH     = 0xF9;
sfr CCAP0H = 0xFA;		//PCA模块0的捕捉/比较寄存器高8位。
sfr CCAP1H = 0xFB;		//PCA模块1的捕捉/比较寄存器高8位。

sbit CCF0  = CCON^0;	//PCA 模块0中断标志，由硬件置位，必须由软件清0。
sbit CCF1  = CCON^1;	//PCA 模块1中断标志，由硬件置位，必须由软件清0。
sbit CR    = CCON^6;	//1: 允许PCA计数器计数，必须由软件清0。
sbit CF    = CCON^7;	//PCA计数器溢出（CH，CL由FFFFH变为0000H）标志。PCA计数器溢出后由硬件置位，必须由软件清0。

/************* 本地变量声明 **************/
uint	CCAP0_tmp,CCAP1_tmp;
uint	CCAP0_Last,CCAP1_Last;
bit		B_Cap0,B_Cap1;
sbit	P_TXD1 = P3^1;

sbit	P10 = P1^0;

/************* 本地函数声明 **************/
void	Tx1Send(uchar dat);
void	PrintString(unsigned char code *puts);


void tx(uchar id,uint dat)
{
	Tx1Send('P');
	Tx1Send('C');
	Tx1Send('A');
	Tx1Send(id + '0');
	Tx1Send('=');
	Tx1Send(dat/10000 + '0');
	Tx1Send(dat%10000/1000 + '0');
	Tx1Send(dat%1000/100 + '0');
	Tx1Send(dat%100/10 + '0');
	Tx1Send(dat%10 + '0');
	Tx1Send(0x0d);
	Tx1Send(0x0a);
}



/********************* 主函数 *************************/
void main(void)
{
	CCAPM0 = 0x11;	//CCAP0下降沿捕捉，允许中断		下降沿捕捉: 0x11,  上升沿捕捉: 0x21, 上升下降沿捕捉: 0x31
	CCAPM1 = 0x11;	//CCAP1下降沿捕捉，允许中断		下降沿捕捉: 0x11,  上升沿捕捉: 0x21, 上升下降沿捕捉: 0x31
	CMOD = (PCA_IDLE_DISABLE << 7) | (PCA_SOURCE_SELECT << 1) | PCA_ECF;	//初始化PCA模式寄存器。
	CL = 0;					//清空PCA基本计数器。
	CH = 0;
	CR = 1;					//Start CR
	EA = 1;

	PrintString("****** STC12C5A60S2系列MCU捕捉程序 2011-02-25 ******\r\n");	//上电后串口发送一条提示信息

	while(1)
	{
		if(B_Cap0)
		{
			B_Cap0 = 0;
			tx(0, CCAP0_tmp - CCAP0_Last);
			CCAP0_Last = CCAP0_tmp;	  //为什么要减去上次值，CL和CH没有清零
		}
		if(B_Cap1)
		{
			B_Cap1 = 0;
			tx(1, CCAP1_tmp - CCAP1_Last);
			CCAP1_Last = CCAP1_tmp;
		}
	}
}



//========================================================================
// 函数: void PCA_interrupt (void) interrupt 7
// 描述: PCA中断服务程序。
// 参数: 无。
// 返回: 无。
// 版本: VER1.0
// 日期: 2009-12-30
// 备注:
//========================================================================
void PCA_interrupt (void) interrupt 7
{
	if(CCF0 == 1)		//PCA模块0中断
	{
		CCF0 = 0;		//清PCA模块0中断标志
		CCAP0_tmp = CCAP0H;	//读CCAP0H (CH CL值会自动装载到CCAP0H  CCAP0L)
		CCAP0_tmp = (CCAP0_tmp << 8) + CCAP0L;
		B_Cap0 = 1;
	}

	if(CCF1 == 1)	//PCA模块1中断
	{
		CCF1 = 0;		//清PCA模块1中断标志
		CCAP1_tmp = CCAP1H;	//读CCAP0H
		CCAP1_tmp = (CCAP1_tmp << 8) + CCAP1L;
		B_Cap1 = 1;
	}

	if(CF == 1)	//PCA溢出中断
	{
		CF = 0;			//清PCA溢出中断标志
		P10 = ~P10;		//14HZ at 22.1184MHZ
	}
}

/********************** 模拟串口相关函数************************/

void	BitTime(void)	//位时间函数
{
	uint i;
	i = ((MAIN_Fosc / 100) * 104) / 140000L - 1;		//根据主时钟来计算位时间
	while(--i);
}

//模拟串口发送
void	Tx1Send(uchar dat)		//9600，N，8，1		发送一个字节
{
	uchar	i;
	P_TXD1 = 0;
	BitTime();
	for(i=0; i<8; i++)
	{
		if(dat & 1)		P_TXD1 = 1;
		else			P_TXD1 = 0;
		dat >>= 1;
		BitTime();
	}
	P_TXD1 = 1;
	BitTime();
	BitTime();
}

void PrintString(unsigned char code *puts)		//发送一串字符串
{
    for (; *puts != 0;	puts++)  Tx1Send(*puts); 	//遇到停止符0结束
}
10. PCA定时器用于生成高速脉冲

工作原理：

在这里插入图片描述

实验程序：

/*************	本程序功能说明	**************

PCA中断测试程序.
PCA计数器溢出中断，从P1.0输出一个方波(168.75HZ at 22.1184MHZ).
CCAP0模块中断，重装比较值，输出方波(1KHZ  at 22.1184MHZ).
CCAP1模块中断，重装比较值，输出方波(2KHZ  at 22.1184MHZ).


******************************************/

#include	"PCA.h"


sbit	P10 = P1^0;
sbit	P11 = P1^1;

unsigned int CCAP0_tmp,CCAP1_tmp;

void	PWMn_init(void);


/******************** 主函数 **************************/
//========================================================================
// 函数: void main(void)
// 描述: 空函数。
// 参数: 无。
// 返回: 无。
// 版本: VER1.0
// 日期: 2009-12-30
// 备注:
//========================================================================
void main(void)
{
	PWMn_init();	//初始化PCA

	while(1)
	{

	}

}


//========================================================================
// 函数: void	PWMn_init(void)
// 描述: 初始化程序。
// 参数: 无。
// 返回: 无。
// 版本: VER1.0
// 日期: 2009-12-30
// 备注:
//========================================================================
void	PWMn_init(void)
{
	#ifdef	STC12C5201AD
		P3M1 &= ~0xA0,	P3M0 |=  0xA0;		//CCAP0、CCAP1使用PUSH-PULL输出模式，STC12C5201AD系列。
	#else
		P1M1 &= ~0x18,	P1M0 |=  0x18;		//CCAP0、CCAP1使用PUSH-PULL输出模式，STC12C5A60S2系列。
	#endif
	CCON = 0;					//清除CF、CR、CCF0、CCF1
	IPH |= 0x80;				//PCA中断使用最高优先级
	PPCA = 1;
	CMOD = (PCA_IDLE_DISABLE << 7) | (PCA_SOURCE_SELECT << 1) | PCA_ECF;	//初始化PCA模式寄存器。(决定高速脉冲频率)
	CCAPM0 = 0x4D;				//高速输出模式，允许比较匹配中断(ECCF0=1)。
	CCAPM1 = 0x4D;				//高速输出模式，允许比较匹配中断(ECCF1=1)。
	CL = 0;						//清空PCA基本计数器。
	CH = 0;
	CCAP0_tmp = 0;				//清空CCAP0重装载影射寄存器。
	CCAP1_tmp = 0;				//清空CCAP0重装载影射寄存器。
	EA = 1;						//允许总中断
	CR = 1;						//启动PCA。
}

//========================================================================
// 函数: void PCA_interrupt (void) interrupt 7
// 描述: PCA中断服务程序。
// 参数: 无。
// 返回: 无。
// 版本: VER1.0
// 日期: 2009-12-30
// 备注:
//========================================================================
void PCA_interrupt (void) interrupt 7
{
	if(CCF0 == 1)		//PCA模块0中断
	{
		CCF0 = 0;		//清PCA模块0中断标志
		CCAP0_tmp +=2765 ;		//1KHZ  at   11.0592M  2765
		CCAP0L = CCAP0_tmp%256;			//将影射寄存器写入捕获寄存器，先写CCAP0L   （自己改的是对的！！！！！）
		CCAP0H = CCAP0_tmp/256;	//后写CCAP0H
	}

	if(CCF1 == 1)	//PCA模块1中断
	{
		CCF1 = 0;		//清PCA模块1中断标志
		CCAP1_tmp +=28;		//2KHZ at 22.1184MHZ 5530			  11.0592M   28	    （这里例程是错的！！，自己计算的28）
		CCAP1L = (unsigned char)CCAP1_tmp;			//将影射寄存器写入捕获寄存器，先写CCAP0L
		CCAP1H = (unsigned char)(CCAP1_tmp >> 8);	//后写CCAP0H
	}
	if(CF == 1)	//PCA溢出中断
	{
		CF = 0;			//清PCA溢出中断标志
		P10 = ~P10;		//168.75HZ at 22.1184MHZ
	}
}

该程序完整工程文件链接：https://pan.baidu.com/s/1jNUyDsEftqcvIGZobNIHfA?pwd=1234
提取码：1234

小石头-
关注
  • 29
    点赞
  • 踩
  • 56
    收藏
    觉得还不错? 一键收藏
  • 0
    评论
专栏目录
基于STC12C5A60S2系列1T 8051单片机的液晶显示器LCD1602显示汉字的功能
CWQLTYH的博客
04-12 1190
LCD1602字符型液晶显示器是一种专门用来显示字母、数字、符号等，并由若干个5X7或者5X11等点阵字符位组成，每个点阵字符位都可以显示一种字符的字符型液晶显示模块。它在硬件上主要是由字符型液晶显示屏（LCD）、控制驱动主电路的芯片HD44780以及其扩展驱动电路的芯片HD44100，另外少量电阻、电容元件和结构件等装配在PCB板上而组成。不同厂家生产的LCD1602芯片可能有所不同，但使用方法都是一样的。
STC12C5A60S2单片机串口调试
08-03
STC12C5A60S2 单片机串口调试 本文章详细论述了用户在程序中如何具体使用串口1和独立波特率发生器BRT，以及在程序中如何具体使用串口2。用户可以通过设置串口1的工作模式、波特率、中断优先级等来实现串口1的使用，...
STC12C5A60S2 单片机 例程 keil 20个基础程序代码
08-16
STC12C5A60S2 单片机 例程 keil 20个基础程序代码 亲测可用 很全面 初学者十分适合
STC12C5A60S2 资料
08-02
宏晶stc单片机公司今年新出的芯片STC12C5A60S2的资料
基于51单片机STC12C5A60S2智能交流电表抄表时钟显示设计17-015
最新发布
Danpianjihuizong的博客
04-29 162
17-015、STC12C5A60S2智能电表-交流互感器设计-交流电压电流互感器-DS1302-LCD12864-RELAY产品功能描述：本设计由STC12C5A60S2单片机+交流电压互感器+交流电流互感器+DS1302时钟电路+LCD12864液晶显示电路+继电器电路+电源电路组成。1、通过交流电压电流互感器检测220V交流的电压和电流，并且在液晶12864上显示交流电压、交流电流、功率、用电量。2、通过DS1302时钟芯片检测时间，并在液晶12864上显示时间。3、当负载功率超过200W，继电器断开
STC12C5A60S2笔记7（定时器）
weixin_34082695的博客
11-02 363
1. 基本特性 STC12C5A60S2单片机集成了两个16位定时/计数器。 　　1）寄存器 　　　　1.1）TMOD 定时器工作方式控制寄存器，包括13位寄存器、16位寄存器、8位寄存器等； 　　　　1.2）TCON 定时器控制寄存器，主要包括定时器启动控制位等； 　　　　1.3）AUXR 辅助寄存器，用以设置分频；默认12分频 　　　　1.4）TH0/1：定时器高8位寄存器 　　...
基于STC12C5A60S2系列1T 8051单片机定时器/计数器应用
CWQLTYH的博客
11-12 1783
作用：用来设置STC12C5A60S2系列1T 8051单片机定时器/计数器类型、定时分频。
STC12C5A60S2最小系统板/51单片机温度显示和温度控制风扇
zeruns
06-09 4530
STC12C5A60S2最小系统板/51单片机温度显示和温度控制风扇，板载有DS18B20和TM1650+4位数码管。
STC12C5A60S2 单片机串口2的通信功能测试
xuechanba的博客
07-25 1799
工程是在（基于串口超时接收用户自定义通讯协议的编程实现——协议内 CRC16 校验及接收应答处理）基础上改的，代码已上传至CSDN资料库。使用串口二的接收中断，要把串口二中断使能给加进来。开启两个串口，进行测试。
STC12C5A60S2自带A/D转换器的使用
m0_57920090的博客
11-03 6393
在我们使用传统8051单片机的时候，常常使用某些需要进行A/D转换的模块，比如烟雾传感器（MQ-2)、超声波测距模块、人体红外传感器等等，这样会使我们的工作量增加不少。但是我们可以选择STC12C5A60S2单片机，它作为新一代8051单片机，内部集成了8路高速10位A/D转换器，可以省略外加A/D转换模块的步骤。提示：以下是本篇文章正文内容，下面案例可供参考
STC12C5A60S2单片机制作的智能小车
ljx1803的博客
06-29 1348
电机。
STC12C5A60S2单片机开发板AD原理图PCB设计 51单片机最小系统板
12-16
STC12C5A60S2单片机是一款基于8051内核的增强型微控制器，由宏晶科技（STC）生产。它在51系列单片机的基础上进行了诸多优化，提供了更高的处理能力和丰富的外设接口。这款单片机广泛应用于各种嵌入式控制系统，如...
STC12C5A60S2单片机A/D转换
08-19
在STC12C5A60S2单片机中，A/D转换器是集成在其硬件中，能够将模拟电压信号转换为对应的数字值，以便微处理器进行进一步的处理和分析。在本文中，我们将详细讨论如何在STC12C5A60S2上实现A/D转换，并理解相关的程序...
STC12C5A60S2单片机最小系统板ALTIUM设计硬件原理图+PCB文件.zip
12-29
STC12C5A60S2单片机是一款基于8051内核的增强型微控制器，由宏晶科技（STC）生产。它具有丰富的内部资源和较高的性价比，广泛应用于各种嵌入式控制系统。这个压缩包包含的是该单片机的最小系统板的ALTIUM设计硬件...
STC12C5A60S2使用模拟IIC通信与AT24C02芯片编程
小途的博客
08-25 2405
使用STC12的模拟IIC与AT24C02编程并不是这一篇文章的重点，重点是能够熟练掌握IIC通讯协议。学过编程的人应该都有同样一种体验，当自己精通了一种编程语言的时候再去学习其他编程语言，就觉得非常的容易，虽然有一些差异，当基础内容相似。同样的，同样的我们掌握的AT24C02芯片的IIC读写功能，以后使用STM32、ESP8266控制其他设备的IIC也能得心用手。IIC通讯协议（Inter - Integrated Circuit）是由Phiilps公司开发的，由于它。
【STC12C5A60S2】TOF250（IIC）基于51系列开发板的运用
HCJ_Application的博客
05-03 1448
目录一、前言二、硬件准备二、软件准备三、硬件接线图四、例程源码五、烧录说明5.1 烧录接线示意图5.2 烧录动态图六、结果输出 一、前言 此片文章主要介绍如果通过51系列开发板来读取TOF250(IIC接口)数据的教程 由于51芯片一般不太有IIC接口，此篇主要介绍通过模拟IIC来读取的案例。 提示：以下的案例仅供参考学习使用 二、硬件准备 TOF250 ：测距传感器 51系列开发板：STC12C5A60S2 主频12M 提示：51系列开发板种类较多，此处不专门举例 详细资料可以参考：
7、STC12C5A60S2核心芯片说明文档
热门推荐
PKPROTEUS的博客
07-22 2万+
7、核心芯片说明文档STC12C5A60S2设计说明文档一、 原理图二、 内部结构框图三、 引脚说明四、 工作原理 STC12C5A60S2设计说明文档 一、 原理图 二、 内部结构框图 三、 引脚说明 四、 工作原理 STC12C5A60S2/AD/PWM系列单片机是宏晶科技生产的单时钟/机器周期(1T)的单片机，是高速/低功耗/超强抗干扰的新一代8051单片机，指令代码完全兼容传统8051,但速度快8-12倍。内部集成MAX810专用复位电路,2路PWM,8路高速10位A/D转换(250K/
STC12C5A60S2系列单片机内部EEPROM
小途的博客
03-11 3486
文章目录单片机内部EEPROM介绍例程参考 单片机内部EEPROM介绍 记得我在学习STC89系列单片机的时候，曾经学到一个内容是EEPROM的读写，当时使用的是AT2402芯片。 EEPROM(Electrically Erasable Programmable read only memory)是指带电可擦可编程只读存储器 是一种掉电后数据不丢失的存储芯片 其实，STC89C51，STC89C52内部都自带有2Kd EEPROM。STC单片机是利用IAP技术实现EEPROM，内部Flash擦写次数可达1
基于STC12C5A60S2使用可编程计数器阵列(PCA)进行PWM调制，采用DRV8870驱动实现电机的正转反转快转慢转
yshln的博客
10-09 1773
基于STC12C5A60S2采用DRV8870驱动实现电机的正转反转快转慢转
stc12c5a60s2单片机手册
10-05
STC12C5A60S2单片机手册是一本详细介绍STC12C5A60S2单片机特性、功能以及使用方法的参考资料。这本手册对于想要了解和使用STC12C5A60S2单片机的工程师和学生来说非常重要。 首先，手册会详细介绍STC12C5A60S2单片机的基本特性。它将包括单片机的工作电压范围、时钟频率、存储容量等信息，这些特性对于确保单片机能够适用于特定的应用场景非常关键。 其次，手册会提供STC12C5A60S2单片机的功能描述。这包括单片机所支持的指令集、输入输出端口、通信接口等。这些功能可以帮助工程师更好地了解单片机的能力，为他们设计和开发适当的电路布局和软件代码提供指导。 在手册中，还会给出STC12C5A60S2单片机的引脚功能描述和电气特性。这将涵盖每个引脚的具体功能和用途，以及引脚的电气特性，例如驱动能力和输入电平范围。工程师可以根据这些信息来设计适当的电路连接。 此外，手册还会提供关于STC12C5A60S2单片机编程和调试的详细信息。它包括单片机所支持的编程语言、开发环境以及调试工具。这对于学习和使用STC12C5A60S2单片机来说非常重要，有助于确保开发过程的顺利进行。 最后，手册还会提供示例电路图和代码，以帮助工程师更好地理解和应用STC12C5A60S2单片机。这些示例可以作为起点，为工程师提供一些实际应用的指导，帮助他们更好地利用单片机的功能。 总的来说，STC12C5A60S2单片机手册是一本功能丰富的参考资料，它提供了关于STC12C5A60S2单片机基本特性、功能描述、引脚功能和电气特性、编程和调试等方面的详细信息。这本手册对于学习和使用STC12C5A60S2单片机的人来说是一个宝贵的工具，将帮助他们更好地理解和应用这款单片机。

“相关推荐”对你有帮助么？

  • 非常没帮助
  • 没帮助
  • 一般
  • 有帮助
  • 非常有帮助
提交
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
