“光”看新华三就够了：园区如何进行全光技术选型-下篇

本文链接：https://blog.csdn.net/weixin_45882672/article/details/125800768

随着教育信息化2.0时代的到来，信息化建设不仅仅是体现在教学业务应用的信息化改造升级，对教育管理信息化也同样提出了更高的要求。校园办公楼作为整个学校的中枢管理系统，协调和组织全校工作的正常运行，其网络部署重要性不言而喻。随着视频会议、云办公、VR/AR业务在校园办公环境的逐渐普及，传统的以太三层组网已经很难满足当前校园办公场景的业务应用对于网络带宽以及管理运维的要求，采用全光部署势在必行。

校园办公场景主要包含开放办公区、小型办公室、会议室等子场景，接下来我们将逐个介绍其场景特点以及推荐全光方案选型。

一、开放办公区

 场景特点：

1、一般面积比较大，有多个办公位组成，接入终端数量多，扩展需求多，易出现私接、环路等问题，终端类型分布如下：
在这里插入图片描述

图1 开放办公区终端分布
2、云办公、视频会议等新型办公业务，高并发，低延时，对网络带宽要求高
3、FTP、共享文件、院系或部门自有服务器等横向访问流量大，打印机横向访问频繁
4、从流量模型看：

办公应用主要为办公系统、教学系统，流量以终端到数据中心、教育专网、互联网的纵向为主
横向流量主要为文件共享、本地服务器访问，但办公业务上云为未来趋势，本地横向流量会逐渐减少
打印机、传真机等横向访问一般为同一房间内（同一AP或入室交换机内部），但流量较小

 方案选型：

分析完开放办公区的业务特点及流量模型，根据办公位以及办公业务的不同，我们同样可以灵活的选择以太全光或者PON网络方案部署。根据光纤链路最后一跳节点设备的选择不同，我们又可以选择光纤入室、光纤到桌面、纯无线的部署方式，一起来了解一下。

以太全光网络方案部署

光纤入室：

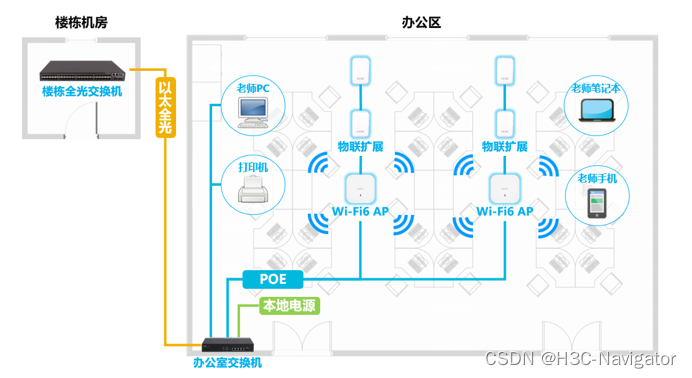

在这里插入图片描述

图2 光纤入室—以太全光方案架构
采用光纤入室的部署方式，每台入室的接入交换机直连楼栋汇聚交换机，省去楼层弱电间，还可为AP提供POE供电，使AP供电更加安全可靠，使网络施工部署过程更为简易，千兆网络接入提供网络带宽保障，云办公、视频会议等业务使用体验俱佳。

光纤到桌面：

图3 光纤到桌面—以太全光方案架构
当办公区有线信息点位较多、带宽需求较大时，可采用静音入室交换机提供桌面接入，为每台办公设备提供足够的带宽保障，接入交换机静音设计提供安静舒适的办公环境。

纯无线办公：
在这里插入图片描述

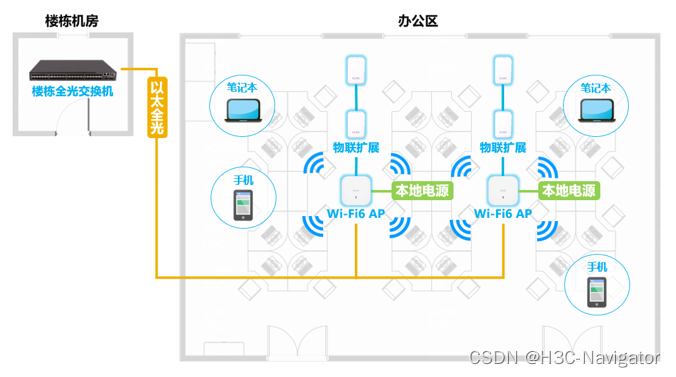

图4 纯无线办公—以太全光方案架构

采用纯无线的部署，以太全光AP通过光纤直连楼栋全光交换机，为整个办公区提供Wi-Fi 6无线覆盖，员工可随时随地接入办公网络，提升办公便捷性以及高效性。

PON网络方案部署

光纤入室：
在这里插入图片描述

图5 光纤入室—PON网络方案架构

光纤到桌面：
在这里插入图片描述

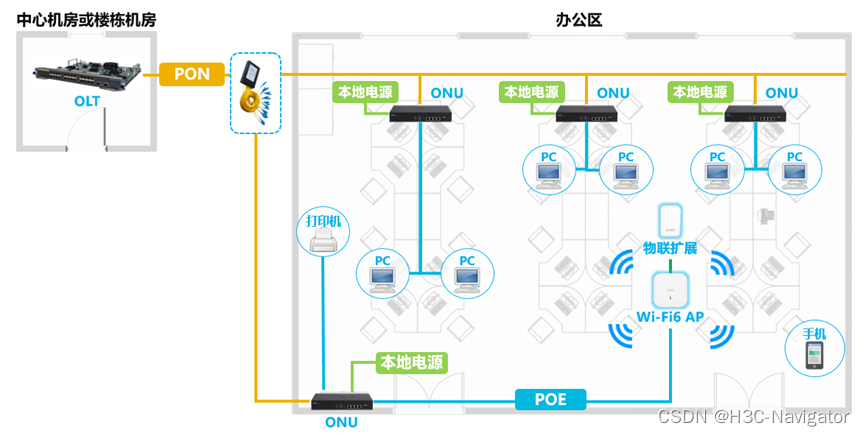

图6 光纤到桌面—PON网络方案架构
每个办公区或桌面部署ONU直接汇聚至楼栋或机房OLT，通过合适的分光比，能够保证日常办公带宽需求，较于传统以太网络和以太全光网络，PON网络的部署更加简洁。汇聚采用无源分光设备，降低弱电间复杂环境对网络影响，提升办公网络稳定性。后续随着办公业务升级，可通过调整分光比实现10G带宽接入，无须更换前端设备。

纯无线办公：
在这里插入图片描述

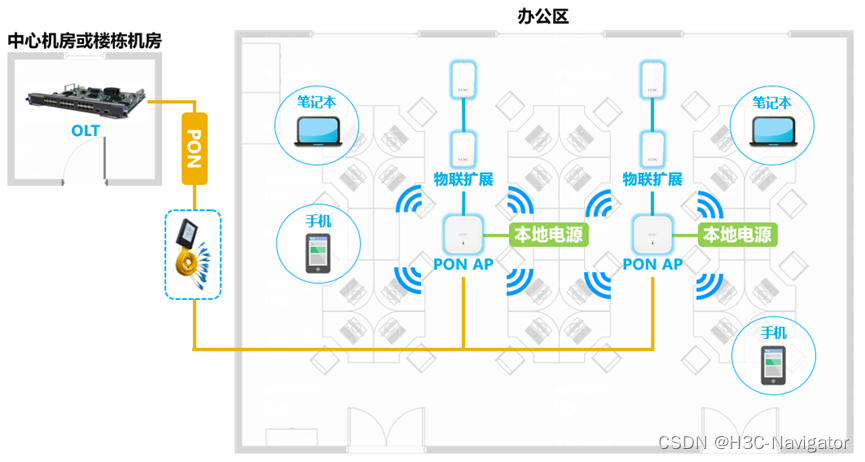

图7 纯无线办公—PON网络方案架构
与以太全光方案不同，采用PON网络方案部署的无线办公采用PON AP直连楼栋或者中心机房OLT，为整个办公区提供Wi-Fi 6无线体验。
了解完开放办公区以太全光方案部署和PON网络方案部署的特点，根据开放办公区终端接入数量多，业务复杂，对网络带宽要求高的特点，我们更推荐在该场景下采用以太全光方案部署。

二、小型办公室

 场景特点
1、常见于校长室、财务室、教授办公室等，接入的终端数量较少，接入的终端种类如下：
在这里插入图片描述

图8 办公室终端分布
2、需要承载的业务主要包括视频会议终端、无线接入、PC接入、IP电话、打印机/传真机等
3、业务流量模型与开放办公区类似，但并发流量较小

 方案选型
根据小型办公室的场景业务特点，一般推荐采用光纤入室的部署方式，同样可按实际需求选择以太全光或者PON网络方案：

当办公室有线终端数量不多时，可以直接选择PON网络方案，采用PON AP接入，利用AP上的少量以太网口满足有线终端接入需求；
当有线终端数量较多时，可采用ONU或者以太光接入交换机入室提供有线接入，然后通过以太网口为AP提供POE供电，为办公室提供无线覆盖。

在这里插入图片描述

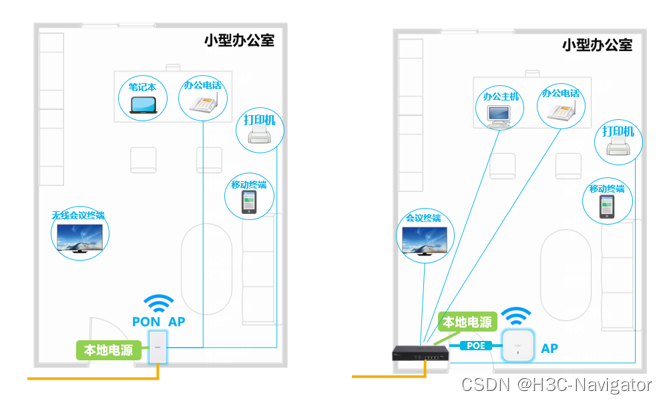

图9 小型办公室组网架构

三、会议室

 场景特点
1、会议室接入的终端个数一般比较少，接入的终端种类如下：
在这里插入图片描述

图10 会议室终端种类分布
2、需要承载的业务主要包括视频会议终端、无线接入、PC接入等
3、远程视频会议等办公业务，高并发，低延时，对带宽要求高
4、从流量模型看：
会议室的流量主要是以终端到数据中心、教育专网、互联网的纵向为主
 方案选型

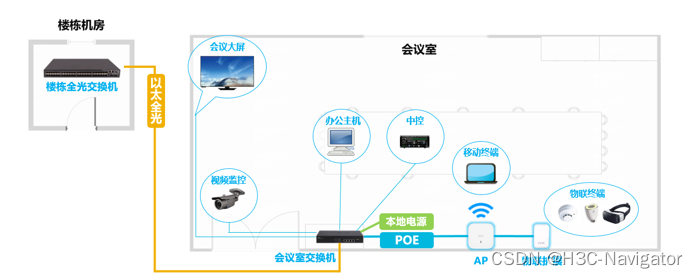

根据会议室终端种类多，业务较为复杂，带宽及低延时要求高的业务特点，在该场景下可采用以太全光方案部署，也可根据实际需求选择PON网络方案。
在这里插入图片描述
