WLAN射频资源调优技术

研究背景

随着企业数字化转型的不断深入，无线网络被越来越多的企业作为园区网络接入的首选，用户对无线网络的需求体验也在不断提高。但是由于Wi-Fi频段的开放性和频谱资源的有限性，无线环境容易受到干扰和影响，用户的体验并不稳定。为了解决这一问题，对射频关键资源（信道、功率、频宽）的设置起到了至关重要的作用。

传统无线网络运维方式面临挑战

传统运维方式依赖网络维护人员对射频参数进行手工配置，存在如下问题：

• 完全依靠人工规划网络射频参数，需要进行详细的工勘，复杂度高，耗费时间长，人力成本高；
• 网络环境变化时，如网络的扩容、缩容，AP故障，周边无线网络变化等，需要进行人工干预，不能及时响应网络环境变化进行调整，影响用户体验。

RRM射频资源管理解决方案

1.概念

RRM（Radio Resource Management，射频资源管理）是一种射频资源管理解决方案，通过实时监控无线环境、收集无线环境数据，对数据进行综合分析。经过AI智能调优算法，形成射频参数调优方案，对射频的信道、功率、频宽进行调整，使无线网络能够快速适应环境变化，时刻为用户带来最优的网络体验。

2.优点

AP布放完成后，不需要人工设置射频参数，完全自动调整；减少运维人力和运维时间的投入，降低运维成本；
及时感知网络环境的变化，经过智能计算，做出相应调整，减少网络变化对用户使用造成的影响，时刻为用户提供优质的网络体验。

3.工作步骤

RRM技术能够提供实时闭环的无线资源管理，具体步骤如下：

• 扫描：AP上线后，定期扫描信道，收集环境数据上报给数据分析器。扫描不能影响客户端的正常业务，采用无损扫描调度扫描过程，存在业务流量时不进行扫描。

• 分析：对AP上报的数据进行综合分析，构建周边网络的模型，实时感知网络状态的变化，为调优提供决策数据。

• 决策：基于终端和AP的历史数据，结合大数据分析，采用AI算法对射频资源进行调整和优化，并且会自动评估调整对网络造成的影响，确保调整的可靠，适应无线网络的变化。

• 执行：将调整策略下发至AP，由AP根据决策执行射频资源的变更，完成信道、功率和频宽的调整。

• RRM会持续监控网络环境，任何无线环境的变化都会被记录下来，为下一轮的射频资源调整做准备，以实现闭环的无线资源管理。


  无线控制器RRM工作流程示意图


4.技术概述

自动信道调整

Wi-Fi频段的频谱资源是有限的，每个射频只能工作在数量有限的信道上，相邻的邻居AP工作在同频信道会产生干扰，并且周围环境可能会存在雷达、微波炉等干扰。自动信道调整为射频分配最优的信道，尽可能避免工作在存在干扰严重的信道上，保证信道的可靠传输；
基于历史数据进行预判分析，应用AI算法，提前局部优化AP的信道，调整更加精准和细化，保
证用户在使用网络时处于最优状态。
自动信道调整示意图

自动功率调整

传统功率控制方法单纯追求信号的最大覆盖范围，将射频的发射功率设置为最大值，虽然保证了信号的覆盖范围，但是会对其它无线设备造成不必要的干扰；并且容易导致客户端无法进行漫游，导致客户端粘滞，降低无线网络的体验。因此，在保证信号覆盖范围的前提下，需要兼顾客户端的漫游体验，同时减少不必要的干扰，为射频分配合理的发射功率。
自动功率调整示意图

功率调整需要特别关注终端体验，结合终端测量数据进行协同调整，基于终端RSSI进行功率调整，终端RSSI弱，AP会增大发射功率，提升终端体验。

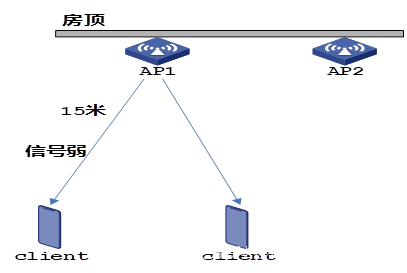

AP高挂示意图

自动频宽调整
如果网络中所有AP的射频都配置最大频宽，虽然能够提高AP和客户端的协商速率，理论上提升
AP和客户端的吞吐量，但是受信道数量的限制，相邻AP使用相同的信道可能会有频谱重叠，会产
生严重干扰，降低系统的整体容量，无法满足用户对高吞吐的需求。因此，在选择频宽时，需要同
时考虑AP的部署密度、客户端的数量和流量、还有干扰的情况；提升网络吞吐量的同时保障无线
服务的质量；
自动频宽调整遵循如下原则：
如果AP部署密集，需要降低射频的频宽以降低相邻AP信道的频谱重叠，从而降低潜在的干扰；如果AP部署稀疏，可以适当增大射频的频宽以提高数据传输速率。
尽量使相邻AP的工作信道不重叠，减少AP之间的干扰。
客户端数量过多，业务流量过大，干扰严重时，适当降低频宽，以减少干扰；
客户端数量减少，业务流量减小，干扰降低时，可适当增大频宽，提高协商速率和数据传输速率，提升整网容量。
自动频宽调整示意图

总结

一番解读下来，相信您对RRM技术以及它是如何自动调整射频资源，提升无线网络的用户体验和整网的性能有了一定的认知。随着信息化进程的不断深化，企业面临系统架构日趋复杂、新兴技术快速迭代等诸多挑战，对无线网络也提出了更高的要求，新华三将以用户需求为导向，不断创新，致力于为用户带来稳定的无线网络体验，守护百行百业的数字化转型之旅。
