1.复用

复用可以获得更高的传输效率。

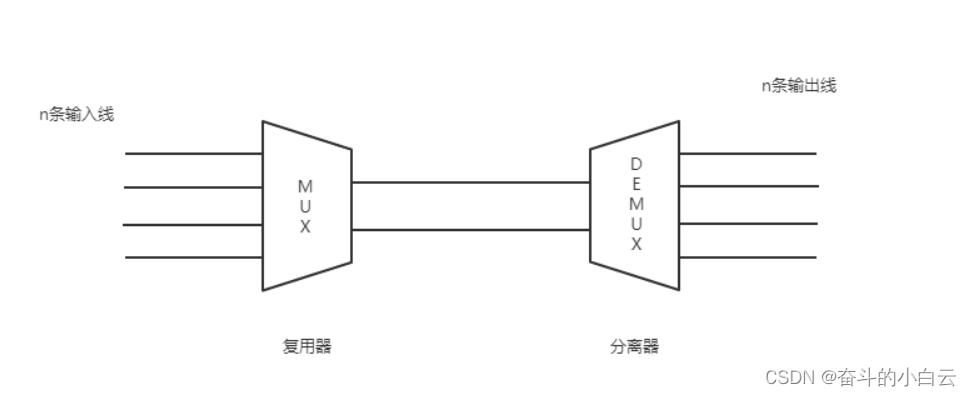

复用就是允许同时通过一条链路传输多个信号的一组技术。
在这里插入图片描述
链路指的是物理通路。
通道指给定一对设备之间传送信号的链路的那部分。
信号可以通过三种基本技术进行多路复用：

频分复用（FDM）
波分复用（WDM）
时分复用（TDM）

1.1 FDM

频分复用是一种模拟技术，以链路带宽（以Hz为单位）大于要传输的信号的带宽之和时采用。
防护频带指在通道之间狭长未被使用的带宽，这部分用来隔离信号，防止信号重叠。

复用过程：

将信号调制到不同频率的载波上
将调制过的模拟信号叠加成复合信号
通过足够带宽的介质发送出去

复用分离过程：

使用滤波器将复合信号分解成组成它的各个信号
使用解调器，将信号还原

模拟载波系统：
如果将几个频分复用输出的复合信号作为输入，不断叠加，我们最终可以得到一个线路少但是带宽高的一条线路。
比如AT&T采用的层次结构：

12个语音信号复合成一个信号，称为群
5个群信号复合成一个超群
10个超群信号复合成一个主群
6个主群信号复合成一个句群

1.2 同步TDM

时分复用是一个数字化过程，它允许多个连接共享一条高带宽链路。
TDM是组合多个低速通道为一个高速通道数据的复用技术。

时隙和帧：
时隙就是数据流被划分成小单元（这些小单元可以是一位，一个字符或一个数据块）后，传输这些小单元所需要的时间。每个输入占一个输入时隙，每个输出占一个输出时隙。假设现在有n个输入，输入时隙持续T秒，那么输出时隙就需要持续T/n秒。所以这就导致最终链路上的数据速率需要是单个数据速率的n倍。
最终，这些小单元会全部被组合成一个帧。每个帧占T秒的时隙。

数据速率管理：
当输入数据速率有差异，可以使用三种手段让他们的数据速率接近：多级复用，多时隙分配和脉冲填充。

多级复用：如果输入线的比特率之间是整数倍关系，将几个低频率的信号合并成高频率信号，再与其他高频率信号同步。
多时隙分配：如果输入线的比特率之间是整数倍关系，将高频率信号拆解为低频率信号，让其与低频率信号同步。
脉冲填充：如果输入线的比特率之间不是整数倍关系，我们可以选取最高频率作为主频率，其他的低频率在末端填充脉冲，使其和信号和主频率一致即可。

帧同步：
TDM的实现很大一个问题是：复用器和分离器的同步。为了让两者能够同步，通常在每帧的开始增加一个或多个同步位。这些位称为帧指示位、

同步TDM的应用：

T线路
E线路（T线路欧洲版）

1.3 统计TDM

相对于同步TDM而言，在其基础上动态分配时隙。即，只给有用的信号分配时隙。这样以来，在输出端就需要标记时隙分配给了谁，在输入端需要辨别在这个时隙信号是谁的并且还要判断这个信号是否接收结束。为了解决这个问题，就给每个信号加上了接收方地址。
另一方面，由于有了接收方地址，就不需要考虑同步问题（帧级）。

1.4 WDM

通过不同波长的载波调制信号，然后将输出结果复合为复合信号，用复合信号进行数据传输。

2.数字层次

在这里插入图片描述

T线路
DS-0、DS-1等是服务名称，为了实现服务，电话公司使用T线路。T-1线路是为DS-1提供服务的，DS-0没有实际服务。
T-1帧的实现是一帧193位（248bits+1bits，24路每路一次用8位表示采样数据，用1位占据头位）。一秒8000个帧，所以T-1线路上的数据速率就是1.544Mbps（8000193bits）。
E线路
和T路线相比，概念相同，容量不同，所以E-1数据速率扩展到2.048Mbps，后面的路线数据速率以此类推。

3.码分

码分复用(CDM，Code Division Multiplexing)是靠不同的编码来区分各路原始信号的一种复用方式，主要和各种多址技术结合产生了各种接入技术，包括无线和有线接入。例如在多址蜂窝系统中是以信道来区分通信对象的，一个信道只容纳1个用户进行通话，许多同时通话的用户，互相以信道来区分，这就是多址。移动通信系统是一个多信道同时工作的系统，具有广播和大面积覆盖的特点。在移动通信环境的电波覆盖区内，建立用户之间的无线信道连接，是无线多址接入方式，属于多址接入技术。

4.扩频

扩频是为无线应用而设计的。在这些应用中，我们关注的比带宽效率更为重要。我们需要确保在无线应用中：

无人窃听拦截
无恶意入侵者的干扰

为了达到这个目的，扩频制定了两个原则：
2. 对每个站点需要分配的带宽显然比它所需要的带宽更大。
3. 原来的带宽 $B$ 扩大到 $B_{ss}$ 必须由一个与原来的信号无关的过程来做。即，信号由源端生成后，扩频才发生。（ $B_{ss}>>B$ ）

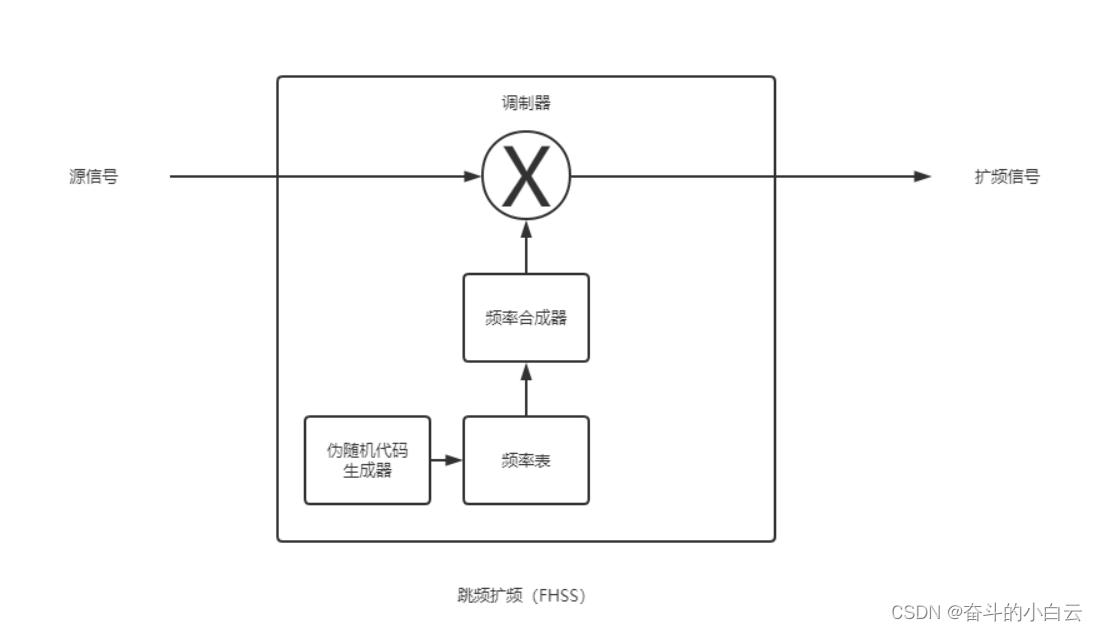

4.1 跳频扩频（FHSS）

在这里插入图片描述

伪随机代码生成器对每个跳周期 $I_{h}$ 生成一个k位模式。
频率表使用该模式查找频率，将查找结果作为该跳周期的频率。
通过调制器，将源信号和该跳周期的频率合成作为输出。

注：

保密性。由于伪随机生成模式的顺序保密，所以恶意窃听只能窃听到部分数据。
抗干扰性。由于频率的选择是随机选择的，所以干扰只能干扰部分频率。

带宽共享：
如果跳频数是M，那么可将M个通道复用为使用同一个带宽 $B_{ss}$ 的一个通道。由于在某一个站点上，在一个跳周期上它只能使用一个频率，那么其他站点就可以使用别的频率。所以，每个站点可以使用1/M的带宽。

4.2 直接序列扩频（DSSS）

直接序列扩频技术也是扩大源信号的带宽。在DSSS中，每个数据位用扩展编码的n位代替。换言之，每一位被编码的n位替代，此处码片的速率是源信号的n倍。
如果不同的信号采用不同的宽展序列，就可以抗干扰；如果入侵者不知道该编码，那么就可提供保密。
带宽共享：
如果不同的站点使用相同的扩展序列，那么就不能共享；如果使用不同的扩展序列，那么就可以共享。
