ENVI软件测试图像真彩色、假彩色合成的各种方法；阈值分割；拉伸显示

1. 下载一景多光谱遥感影像，用ENVI软件测试图像彩色合成的各种方法，并说明各种合成方法下突出了哪些地物信息。

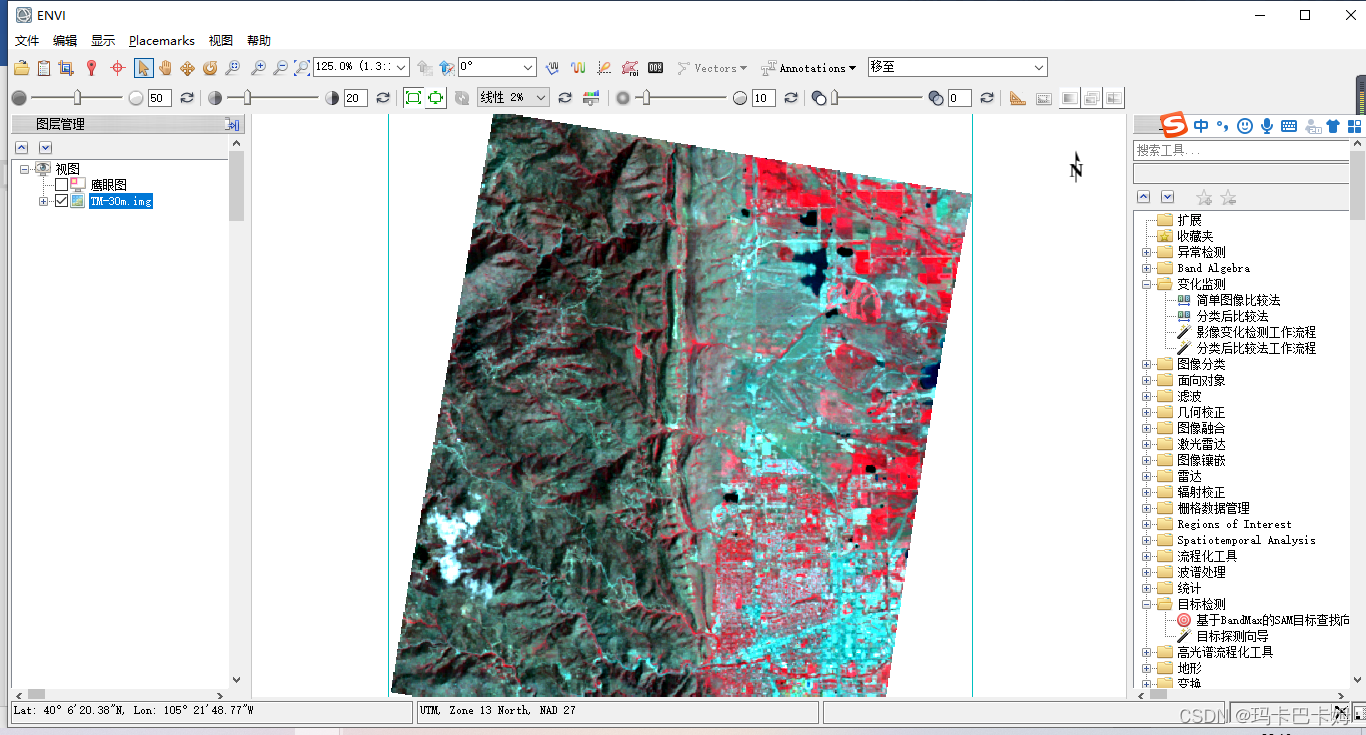

        Step1：打开ENVI，点击文件->打开，选择一幅多光谱遥感影像TM-30m.img，拉伸2%后结果如图1所示。

图1 TM-30m.img

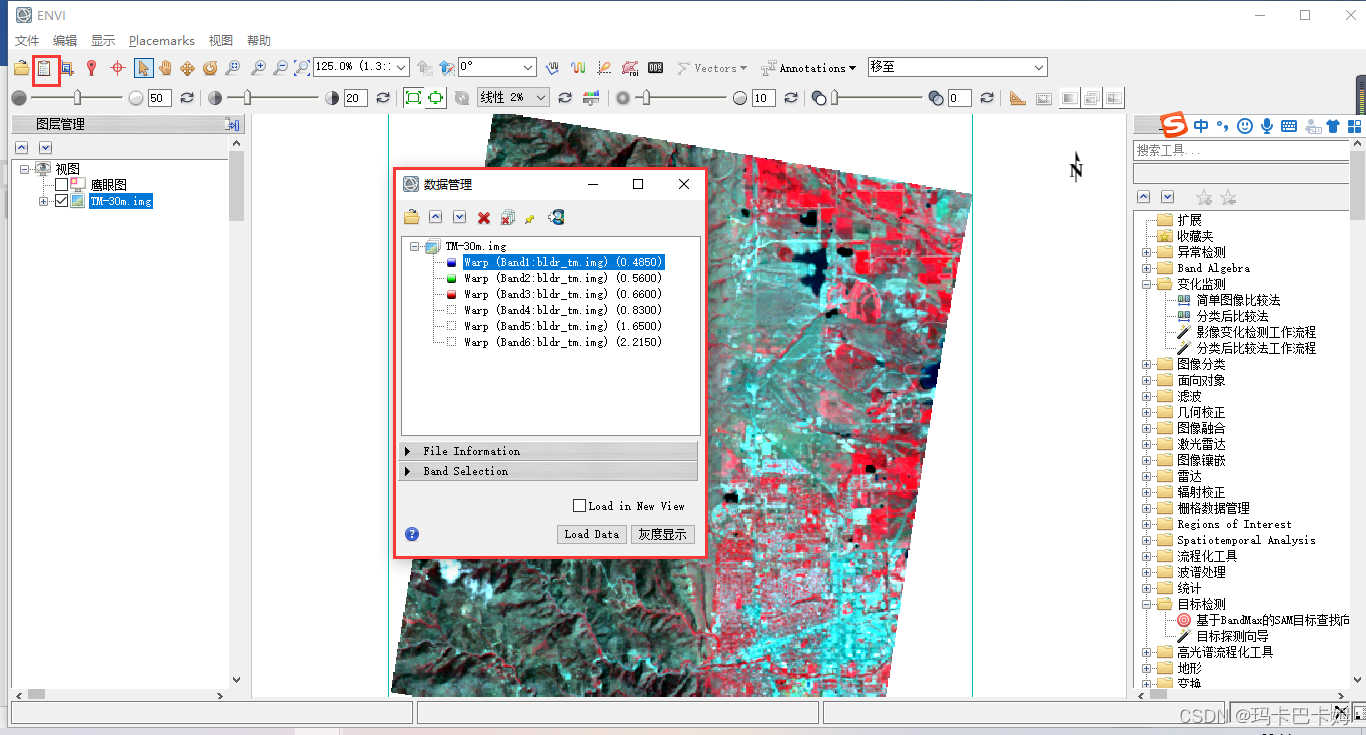

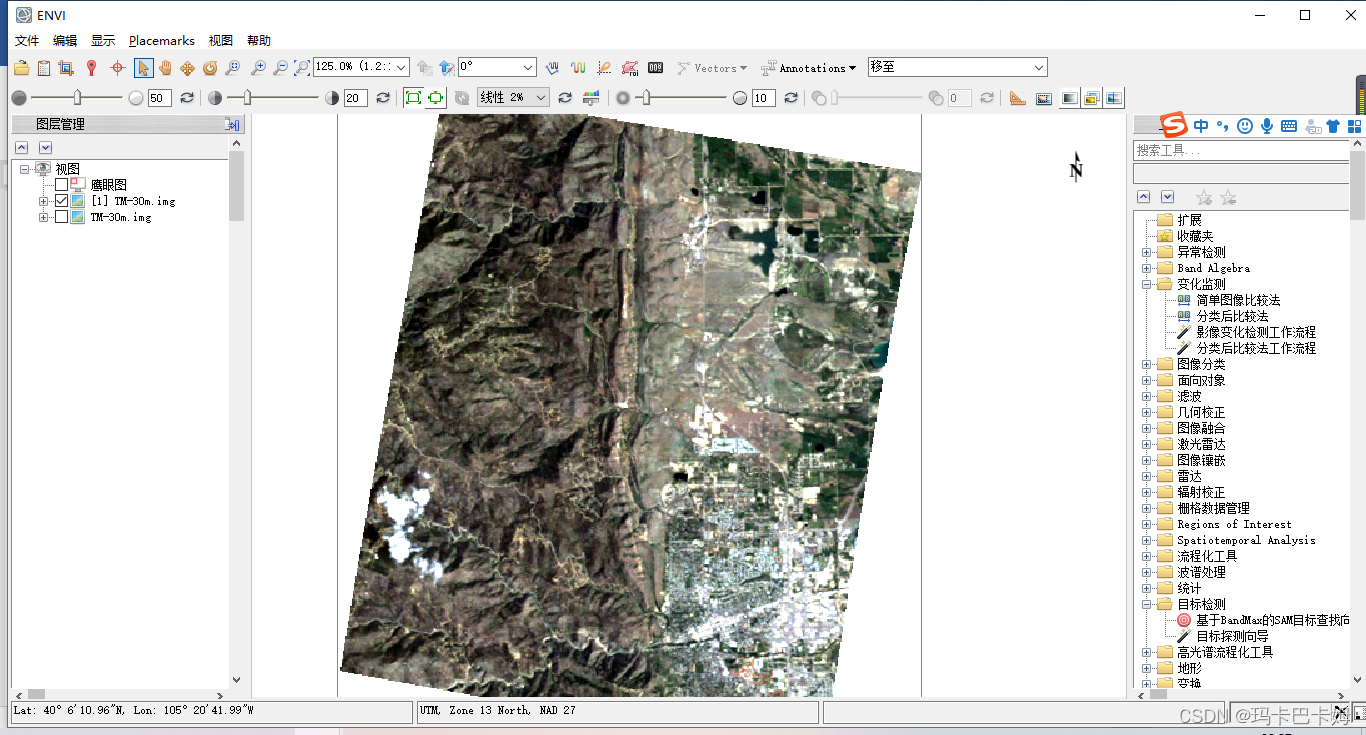

        Step2：进行真彩色合成。如图2，选择数据管理对话框，右击要合成的影像，选择真彩色合成显示，也可如图3手动选择将波段3,2,1分别对应R,G,B三个波段范围，结果如图4所示。

图2 真彩色合成方法1

图3 真彩色合成方法2

图4 真彩色合成结果

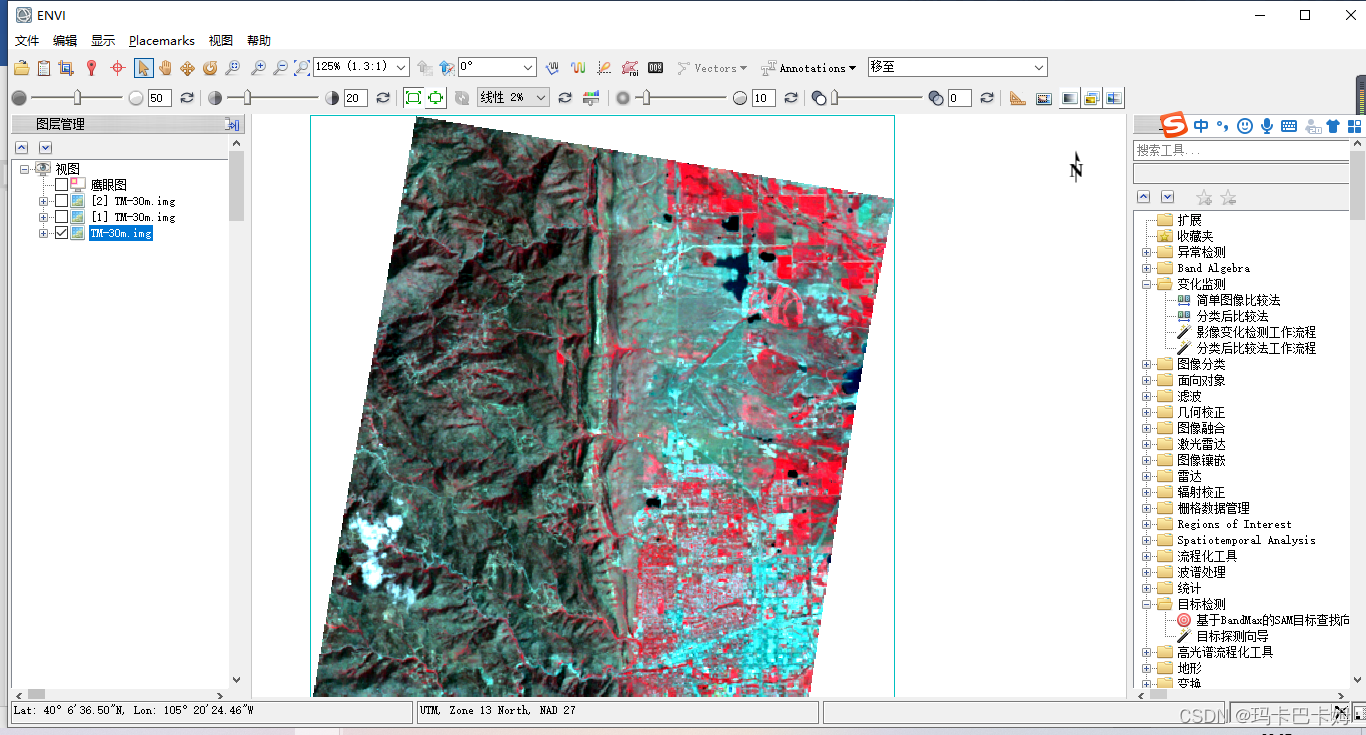

        Step3：进行假彩色合成。方法同步骤2，选择数据管理对话框，右击要合成的影像，选择标准假彩色合成显示，也可手动选择将波段4,3,2分别对应R,G,B三个波段范围，结果如图5所示。

图5 假彩色合成结果

        Step4：进行伪彩色合成。伪彩色合成又称为密度变换。如图6，在图层管理器（Layer Manager）中，在一个栅格图层上右键选择New Raster Color Slices菜单，在对话框中选择波段4，结果如图7。

图6 New Raster Color Slices

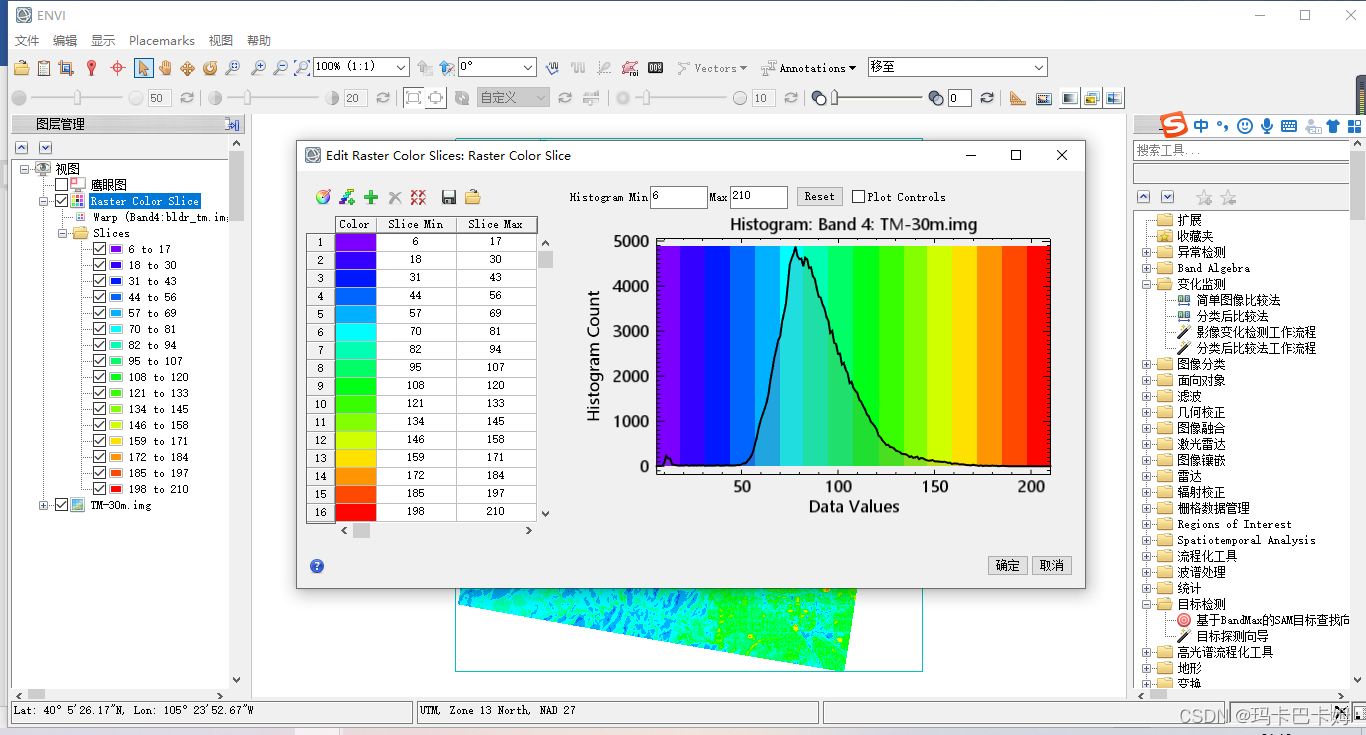

图7 Edit Raster Color Slices

在Edit Raster Color Slices面板中，有两种方式进行灰度分割：

（1）自动分割

默认是分成16个区间。单击按钮打 Default Raster Color Slices面板。可以设置以下参数：

• 分割数量（Num Slices）：设置分割的数量。
• 颜色（Colors）：设置颜色表，提供IDL标准颜色表。
• 分割区间设置：可以选择按照最大/最小值（By Min/Max）或者最小值/分割区间（By Min/Slice Size）。

（2）手动输入分割区间

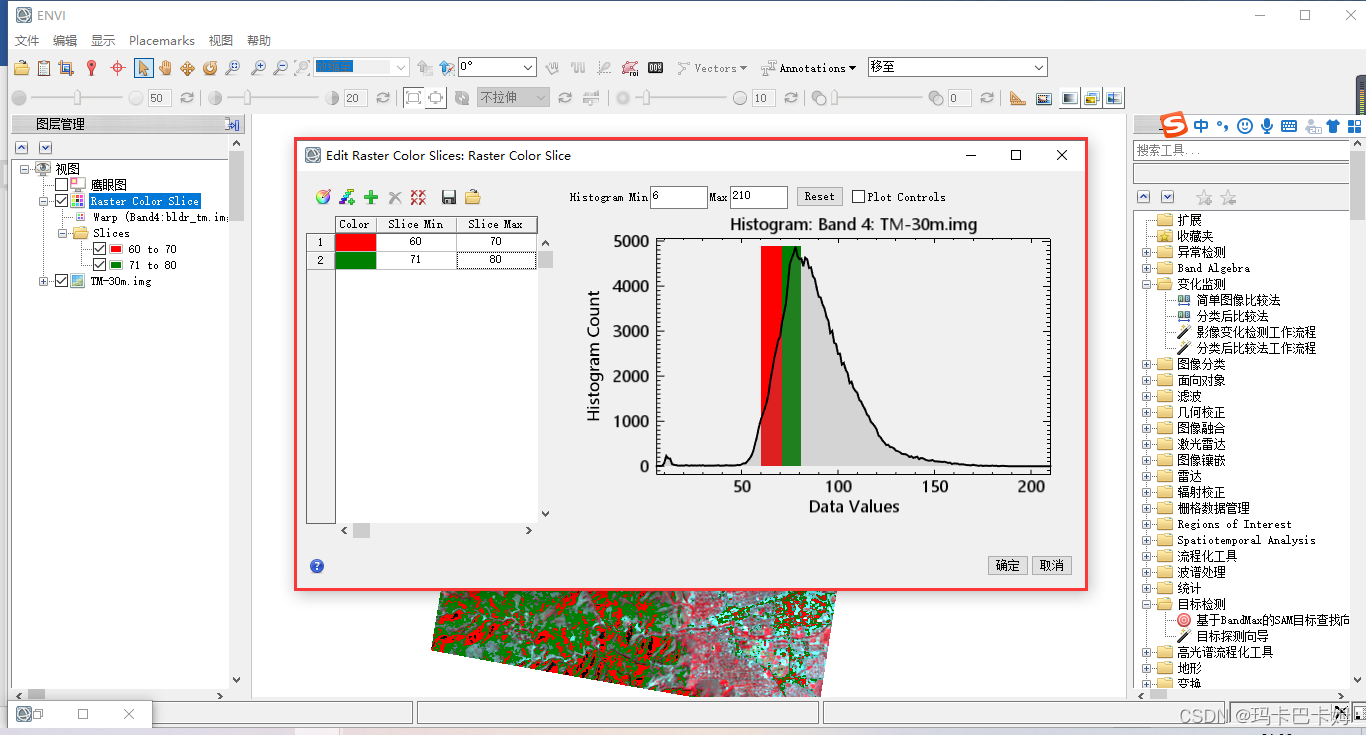

• 单击按钮删除所有分割区间，单击按钮，输入Slice Min：60和Slice Max:70，单击Color列中的色块可以修改颜色。
• 重复上面步骤增加71-80区间，如图8所示。
• 提示：每次输入一个值时，回车确认。

图8 手动分割

对比：

        分析图4可以看到，通过真彩色合成的影像中地物的颜色与实际地物的颜色基本一致。其中植被呈绿蓝色、河流呈墨绿色。

        分析图5可以看到，通过假彩色合成的影像中地物的颜色与实际地物的颜色不一致，

植被的颜色十分突出且便于分辨，在图5中，植被呈现红色，河流呈现蓝绿色。

(2)   以下载的遥感影像为例，用ENVI软件进行各种图像的拉伸操作，并比较拉伸效果。

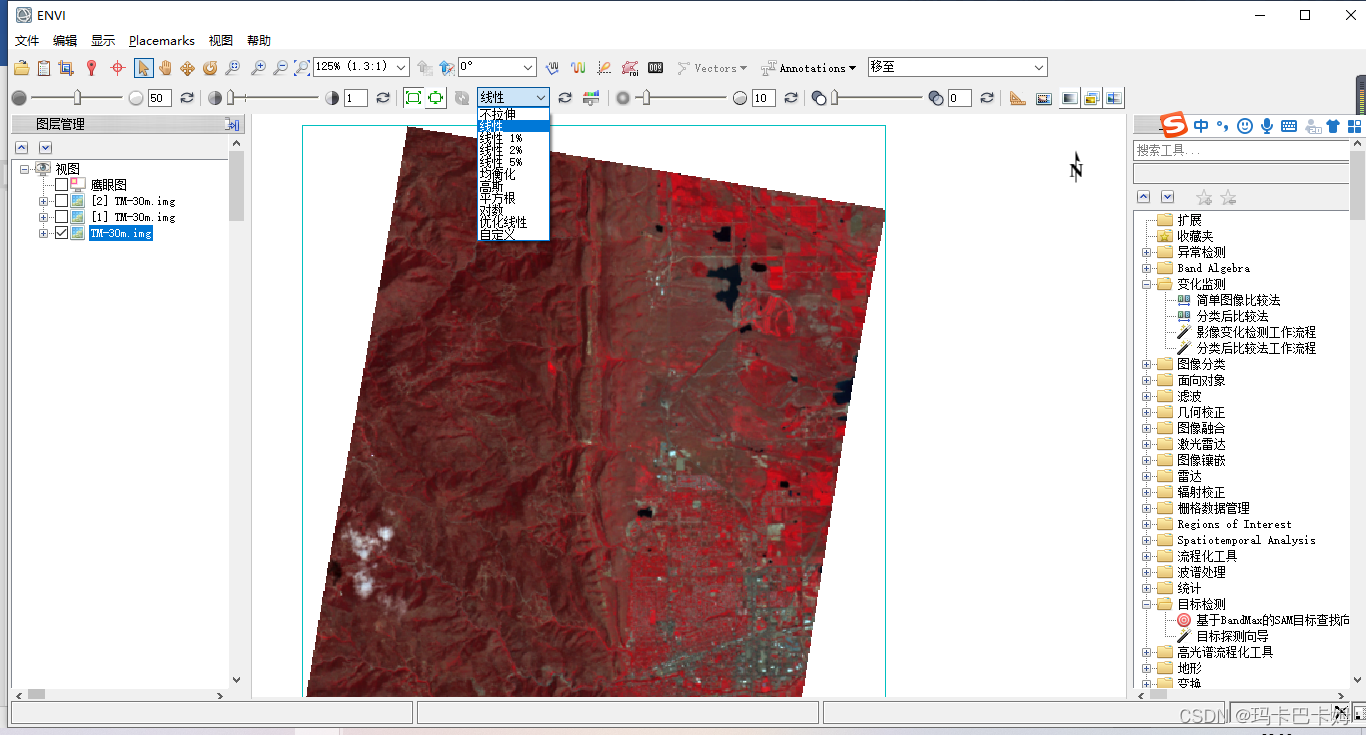

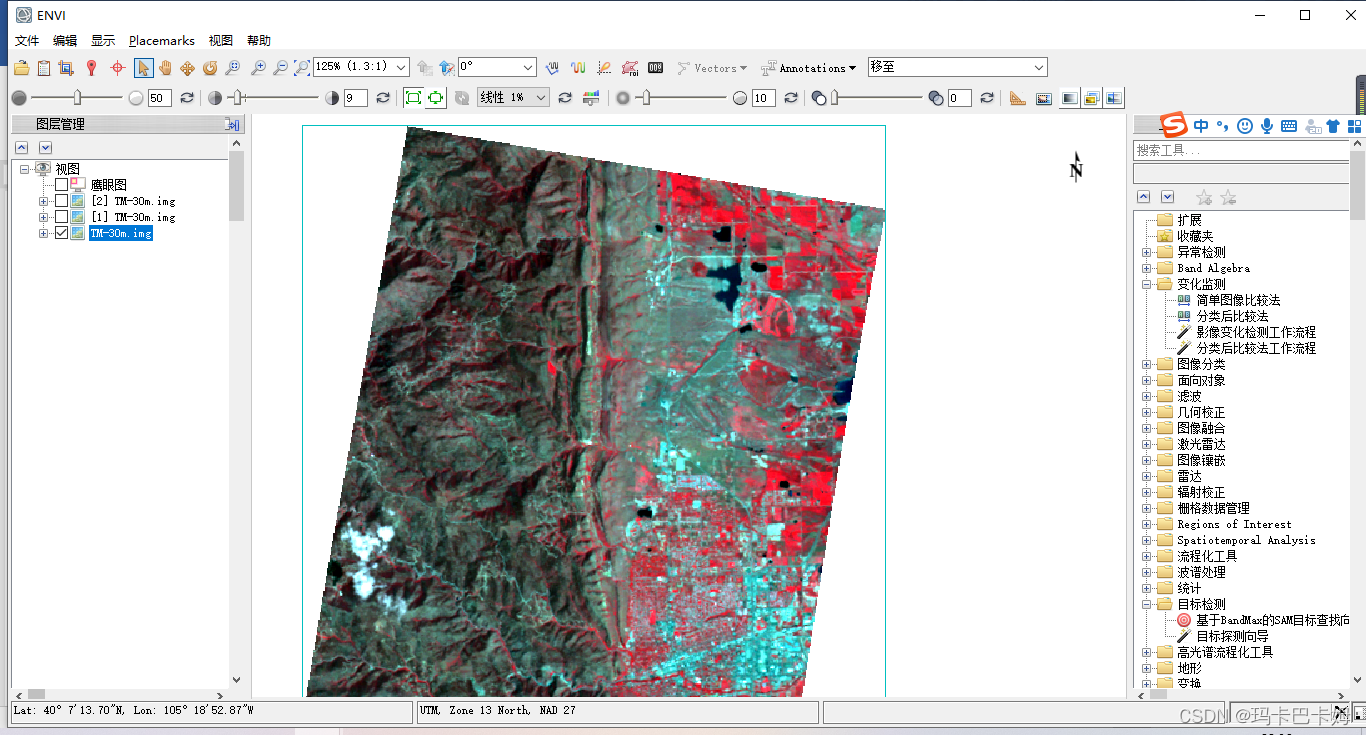

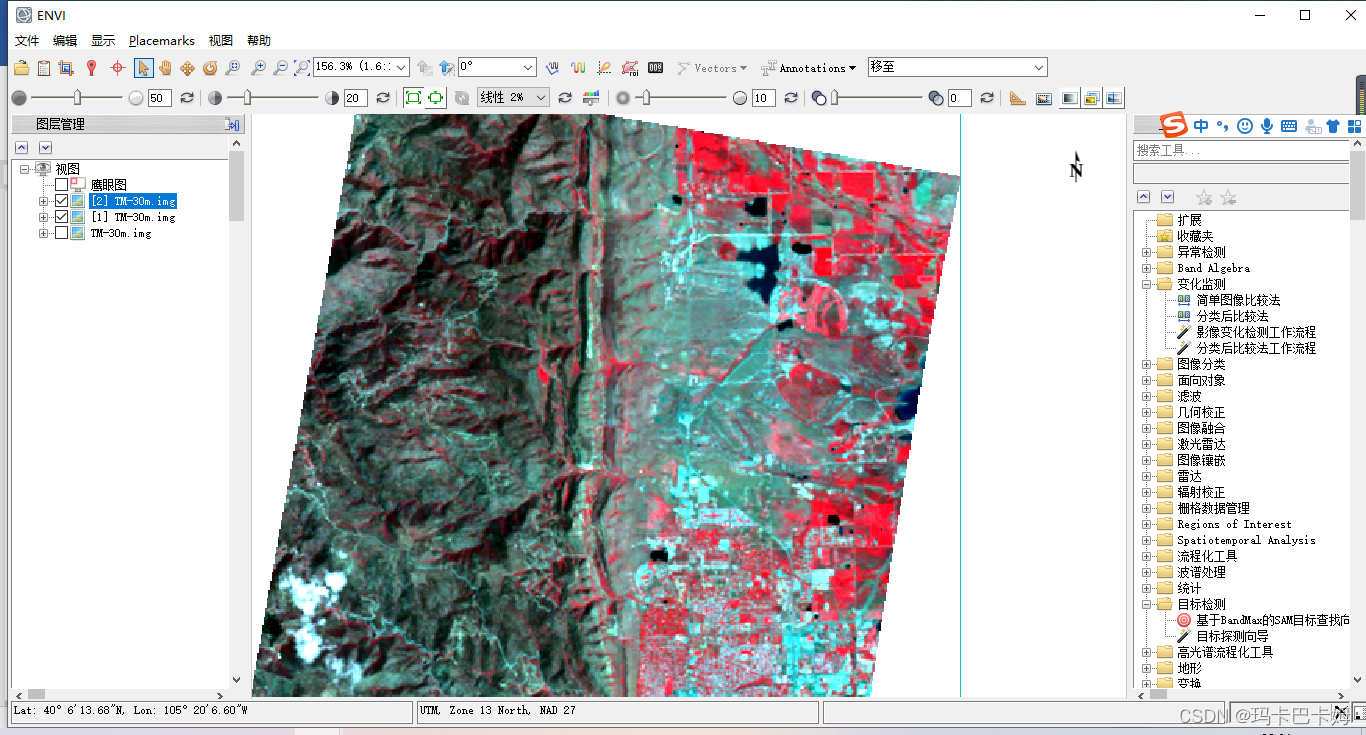

        Step1：选择不拉伸结果如图，各级别拉伸效果如下图9到图：

图9 不拉伸

图10 线性拉伸

图11 拉伸1%

图12 拉伸2%

图10 拉伸5%

        对比：拉伸后图像明显变亮。
