本文详细介绍了VLAN的各种配置实例，包括VLAN转发、端口镜像、主机表、端口隔离、专用VLAN、隔离交换组以及CPU流量控制等。通过具体的配置步骤和示例，展示了如何有效地管理和控制网络流量，确保网络安全性。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

VLAN转发：

VLAN标记：VLAN模式、VLAN头、VLAN表都可以用于VLAN标记

端口镜像配置实例：

/interface ethernet switch
set switch1 mirror-source=ether2 mirror-target=ether3

[admin@MikroTik] /interface ethernet switch> print
Flags: I - invalid
 #   NAME             TYPE             MIRROR-SOURCE             MIRROR-TARGET             SWITCH-ALL-PORTS
 0   switch1          Realtek-RTL8367  ether2                    ether3
 1   switch2          Realtek-RTL8367  none                      none
 2   switch3          Realtek-RTL8367  none                      none

主机表：

主机表：表示交换芯片内部的MAC地址到端口的映射

属性：动态静态两种，接收到某个数据包时它将数据包的源mac地址X和接收到该数据包的端口添加到主机表中

端口隔离：

菜单：/interface ethernet switch port-isolation

专用VLAN配置实例：

专用VLAN：将所有流量转发到上行端口，并将所有端口进行隔离

在这里插入图片描述

端口隔离配置：

/interface bridge
add name=bridge1
/interface bridge port
add interface=sfp1 bridge=bridge1 hw=yes
add interface=ether1 bridge=bridge1 hw=yes
add interface=ether2 bridge=bridge1 hw=yes
add interface=ether3 bridge=bridge1 hw=yes

覆盖需要隔离的每个交换机端口的出口端口（上行链路端口除外）

/interface ethernet switch port-isolation
set ether1 forwarding-override=sfp1
set ether2 forwarding-override=sfp1
set ether3 forwarding-override=sfp1

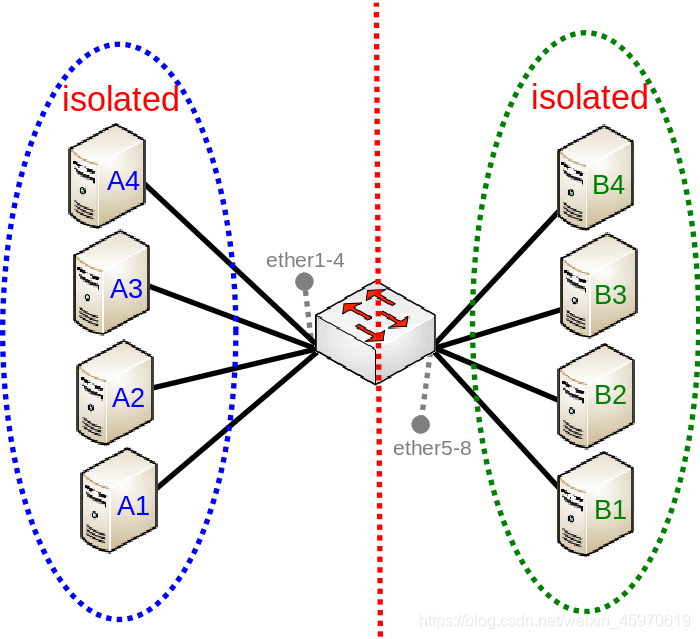

隔离交换组实例：

在这里插入图片描述

切换所有端口：

/interface bridge
add name=bridge
/interface bridge port
add bridge=bridge1 interface=ether1 hw=yes
add bridge=bridge1 interface=ether2 hw=yes
add bridge=bridge1 interface=ether3 hw=yes
add bridge=bridge1 interface=ether4 hw=yes
add bridge=bridge1 interface=ether5 hw=yes
add bridge=bridge1 interface=ether6 hw=yes
add bridge=bridge1 interface=ether7 hw=yes
add bridge=bridge1 interface=ether8 hw=yes

创建隔离组接口

/interface ethernet switch port-isolation
set ether1 forwarding-override=ether2,ether3,ether4
set ether2 forwarding-override=ether1,ether3,ether4
set ether3 forwarding-override=ether1,ether2,ether4
set ether4 forwarding-override=ether1,ether2,ether3

为B组创建隔离组

/interface ethernet switch port-isolation
set ether5 forwarding-override=ether6,ether7,ether8
set ether6 forwarding-override=ether5,ether7,ether8
set ether7 forwarding
