锐捷VSU配置实例（附拓扑图）

---

前言

部署网络设备虚拟化， 保障核心网络稳健运行。

为增加网络的稳健性，校本部网络中两台接入交换机，通过网络设备虚拟化技术，配置成一台虚拟网络设备进行集中管理，实现网络 的高可靠性。当网络中的任意一台交换机出现故障，都能够实现设备、链路切换，保证业务不中断。
首 先， 部 署 校本部 网 络 中 两 台接入交换机 S5 和 S6 之 间 的
Te0/ 27- 28 端口作为 VSL 链路，使用网络设备虚拟化实现接入层网络的虚拟化。其中： 配置 S5 交换机为主交换机； 配置 S6 交换机为备用交换机。

---

设备型号：RG-S2910
设备版本：S29_RGOS 11.4(1)B70P1 (11.x版本)
提示：以下是本篇文章正文内容，下面案例可供参考

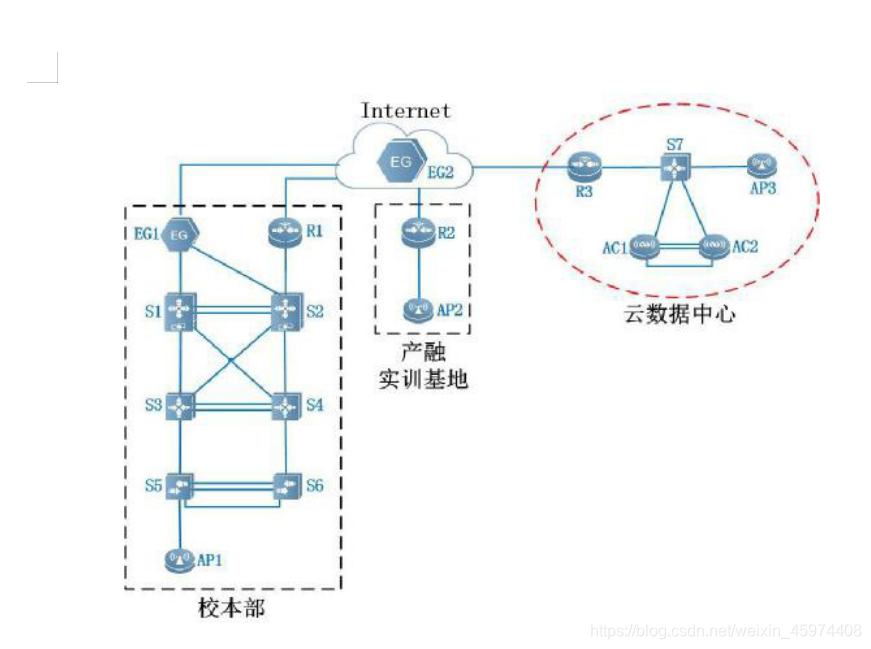

一、拓扑图

二、具体配置

1.交换机1

代码如下（示例）：

switch virtual domain 1
switch 1
switch 1 priority 200         设置优先级为200
exit
vsl-port
port-member interface tengigabitethernet 0/27  设置VSL链路，我这用的两条万兆口
switch convert mode virtual         转换为VSU模式，在特权模式下输入

2.交换机2

代码如下（示例）：

switch virtual domain 1
switch 2
switch 2 priority 150         设置优先级为150
exit
vsl-port
port-member interface tengigabitethernet 0/28       设置VSL链路，我这用的两条万兆口
switch convert mode virtual         转换为VSU模式，在特权模式下输入

这个VSU我刚做的时候容易出一些奇奇怪怪的问题，我这里附上退出VSU，切成单机模式的命令。
switch convert mode stan

---

总结

这样设置，交换机1的优先级高为主机，交换机2优先级低为备用机。网络中的任意一台交换机出现故障，都能实现设备以及链路的切换，保证业务不会中断。
