BBU
开站MML命令
全局数据
- 添加应用(此命令无需配置)
基站中默认带5G,不用加载本命令
LST APP; - 添加基站功能
ADD GNODEBFUNCTION:GNODEBFUNCTIONNAME=“NR123”,REFERENCEDAPPLICATIONID=1,GNBID=123; - 网元配置属性
SET NE:; - 添加运营商
注意如果是共享站需要添加电联两条运营商命令,电信46011 联通46001
ADD GNBOPERATOR:OPERATORID=0,OPERATORNAME=“HUAWEI”,MCC=“460”,MNC=“88”,NRNETWORKINGOPTION=SA; - 配置跟踪区
ADD GNBTRACKINGAREA:TRACKINGAREAID=0,TAC=1; - 配置网元状态
SET MNTMODE:MNTMODE=TESTING;
设备数据
-
添加机柜
ADD CABINET:CN=0,TYPE=VIRTUAL; -
添加机框
ADD SUBRACK:CN=0,SRN=0,TYPE=BBU5900; -
添加单板
添加风扇单板
ADD BRD:SN=16,BT=FAN;
添加BBU
ADD BRD:SN=2,BT=UBBP,BBWS=NR-1,BBRESALLOCMODE=MANUAL;
添加主控板
//ADD BRD:SN=7,BT=UMPT;
添加电源板
ADD BRD:SN=19,BT=UPEU; -
添加rru链
ADD RRUCHAIN:RCN=0,TT=CHAIN,BM=COLD,AT=LOCALPORT,HSRN=0,HSN=2,HPN=0,PROTOCOL=eCPRI,CR=AUTO,USERDEFRATENEGOSW=OFF; -
添加rru(aau在开站中也叫rru)
ADD RRU:CN=0,SRN=60,SN=0,TP=TRUNK,RCN=0,PS=0,RT=AIRU,RS=NO,RXNUM=64,TXNUM=64,MNTMODE=NORMAL,RFDCPWROFFALMDETECTSW=OFF,RFTXSIGNDETECTSW=OFF,DORMANCYSW=OFF,TEMPERATUREALMDETENHSW=OFF,DCUVADSW=OFF; -
时间配置参数
目前不配时间暂无问题
功能 | MML命令 |
---|---|
时区和夏令时 | SET TZ |
时间源 | SET TIMESRC |
NTP客户端 | ADD NTPC |
主NTP服务器 | SET MASTERNTPS |
- 时钟配置参数
- GNSS参考信号
ADD GNSS:SRN=0,SN=7,MODE=BDS/GPS;
SN=7是主控板位置;
BDS/GPS是北斗+GPS,北斗优先 - 1588V2参考时钟
- 添加IP时钟链路
ADD IPCLKLINK:LN=0,ICPT=PTP,SN=7,CNM=UNICAST,IPMODE=IPV4,CIP=“172.25.30.37”,SIP=“172.25.30.1”,DELAYTYPE=E2E,PROFILETYPE=1588V2;

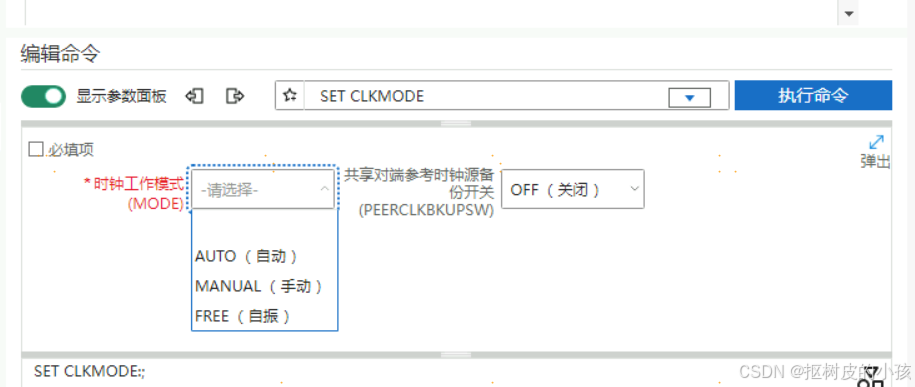

SET CLKMODE:MODE=AUTO; - 添加工作模式
SET CLKMODE:MODE=AUTO;

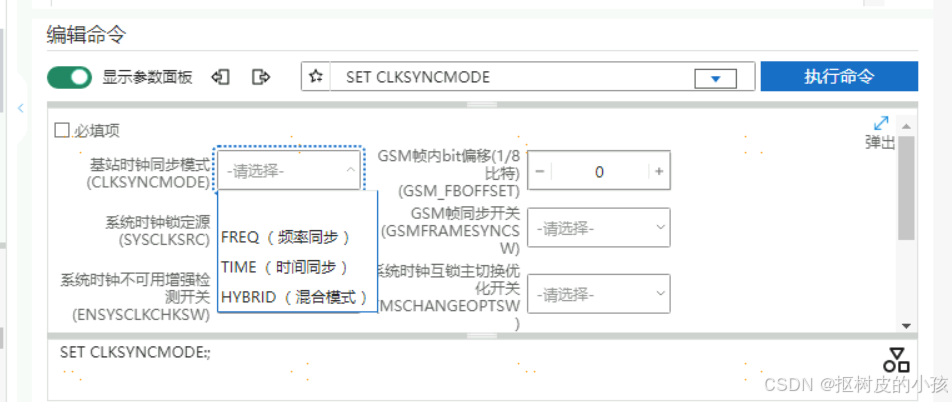

- 添加同步模式
SET CLKSYNCMODE:CLKSYNCMODE=TIME;
- 添加IP时钟链路
- GNSS参考信号
传输数据
- 物理层传输数据配置

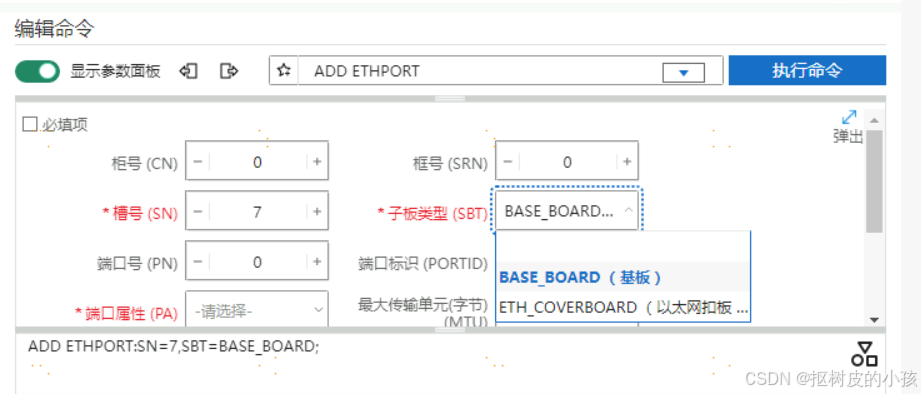

- 添加以太网端口

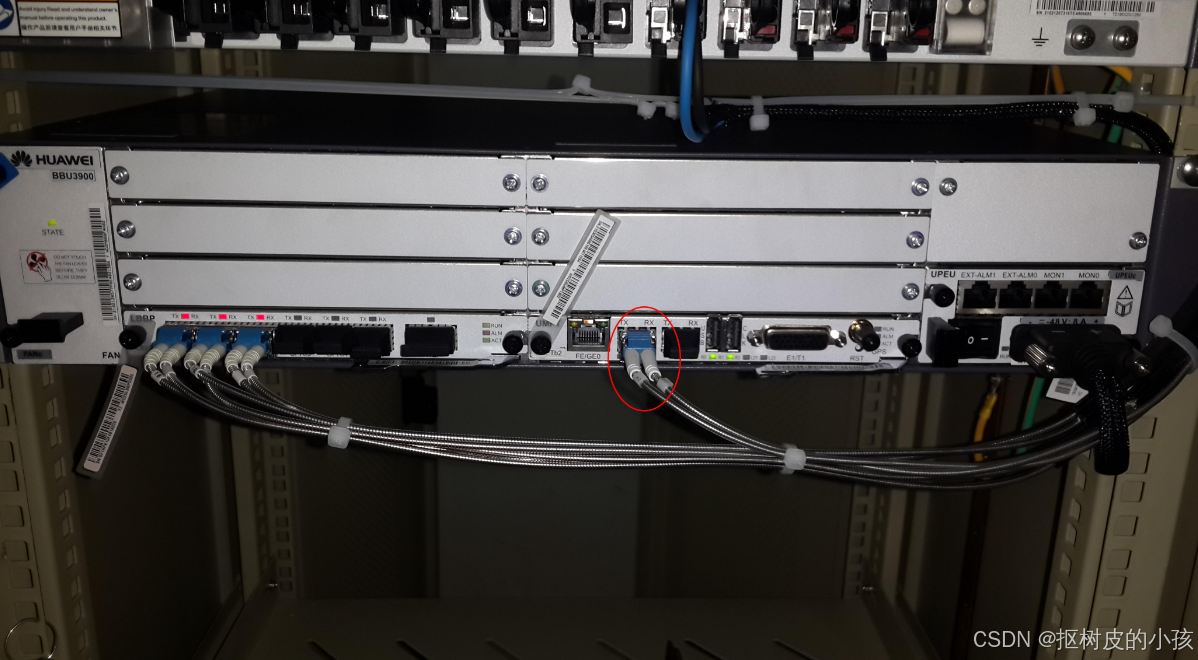

端口号:物理端口
0、2是电口(网口,带宽有限只有1G);1、3是光口,带宽大
端口标识:需配置,后面要用
ADD ETHPORT:SN=7,SBT=BASE_BOARD,PN=1,PORTID=100,PA=FIBER,SPEED=10G,DUPLEX=FULL;
- 添加以太网端口
- 数据链路层传输数据配置
-
添加接口
ADD INTERFACE:ITFID=0,ITFTYPE=VLAN,PT=ETH,VLANID=500,IPV6SW=DISABLE; -
添加设备IP地址
ADD IPADDR4:ITFID=0,IP=“172.25.30.37”,MASK=“255.255.255.0”; -

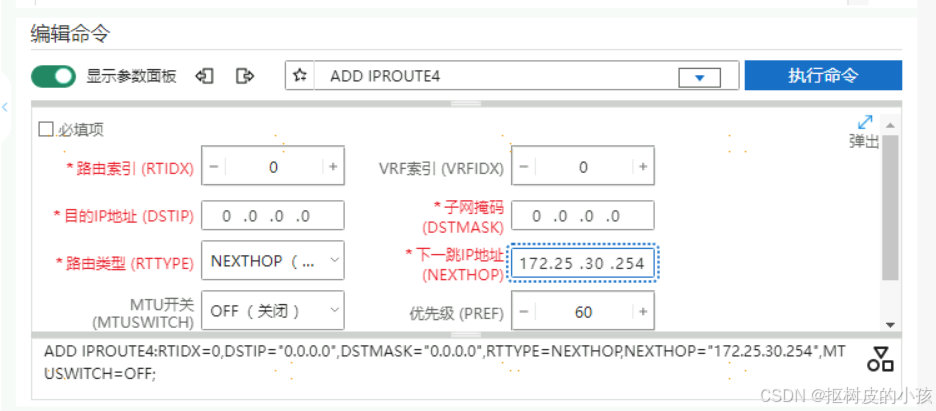

添加设备IP路由
ADD IPROUTE4:RTIDX=0,DSTIP=“0.0.0.0”,DSTMASK=“0.0.0.0”,RTTYPE=NEXTHOP,NEXTHOP=“172.25.30.254”,MTUSWITCH=OFF;
-
添加端节点组
ADD EPGROUP:EPGROUPID=0,IPPMSWITCH=DISABLE,APPTYPE=NULL; -
添加SCTP参数模板(可选)
初始有0号模板,可不加
PPT中P75内容 -
控制面本端
ADD SCTPHOST:SCTPHOSTID=0,IPVERSION=IPv4,SIGIP1V4=“172.25.30.37”,SIGIP1SECSWITCH=DISABLE,SIGIP2SECSWITCH=DISABLE,PN=38412,SIMPLEMODESWITCH=SIMPLE_MODE_OFF,SCTPTEMPLATEID=0,DTLSPOLICYID=NULL; -
控制面对端
ADD SCTPPEER:SCTPPEERID=0,IPVERSION=IPv4,SIGIP1V4=“172.22.6.12”,SIGIP1SECSWITCH=DISABLE,SIGIP2SECSWITCH=DISABLE,PN=38412,SIMPLEMODESWITCH=SIMPLE_MODE_OFF; -
控制面本端加到组里
ADD SCTPHOST2EPGRP:EPGROUPID=0,SCTPHOSTID=0; -
控制面对端加到组里
ADD SCTPPEER2EPGRP:EPGROUPID=0,SCTPPEERID=0; -
用户面本端
ADD USERPLANEHOST:UPHOSTID=0,IPVERSION=IPv4,LOCIPV4=“172.25.30.37”,IPSECSWITCH=DISABLE; -
用户面对端
ADD USERPLANEPEER:UPPEERID=0,IPVERSION=IPv4,PEERIPV4=“172.22.6.12”,IPSECSWITCH=DISABLE; -
用户面本端加到组里
ADD UPHOST2EPGRP:EPGROUPID=0,UPHOSTID=0; -
用户面对端加到组里
ADD UPPEER2EPGRP:EPGROUPID=0,UPPEERID=0; -
添加GNBCUNG配置
ADD GNBCUNG:GNBCUNGID=0,CPEPGROUPID=0,UPEPGROUPID=0; -
添加GNBCUXn配置
-
无线数据
-
添加扇区
-
添加基带设备(非必要)
-
添加扇区
ADD SECTOR:SECTORID=1,ANTNUM=0,CREATESECTOREQM=FALSE; -

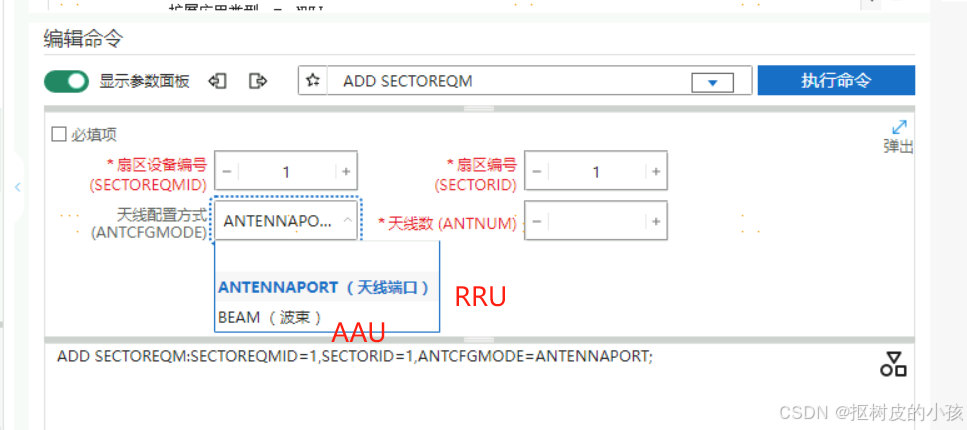

添加扇区设备
ADD SECTOREQM:SECTOREQMID=1,SECTORID=1,ANTCFGMODE=BEAM,RRUNUM=1,RRUCN=0,RRUSRN=60,RRUSN=0,BEAMSHAPE=SEC_120DEG,BEAMLAYERSPLIT=None,BEAMAZIMUTHOFFSET=None;
-
-
添加小区
-
增加小区
备注:NCGI=MCC+MNC+GNBID+CELLID
ADD NRCELL:NRCELLID=1,CELLNAME=“产业园”,CELLID=123,FREQUENCYBAND=N78,DUPLEXMODE=CELL_TDD; -
添加DU小区
ADD NRDUCELL:NRDUCELLID=1,NRDUCELLNAME=“产业园”,DUPLEXMODE=CELL_TDD,CELLID=123,PHYSICALCELLID=123,FREQUENCYBAND=N78,DLNARFCN=630000,ULBANDWIDTH=CELL_BW_100M,DLBANDWIDTH=CELL_BW_100M,SLOTASSIGNMENT=7_3_DDDSUDDSUU,SLOTSTRUCTURE=SS102,TRACKINGAREAID=0,SSBFREQPOS=7812,LOGICALROOTSEQUENCEINDEX=0,CUSTOMIZEDBWCONFIGIND=NOT_CONFIG,DEPLOYPOSITION=DEPLOY_INTEGRATED; -

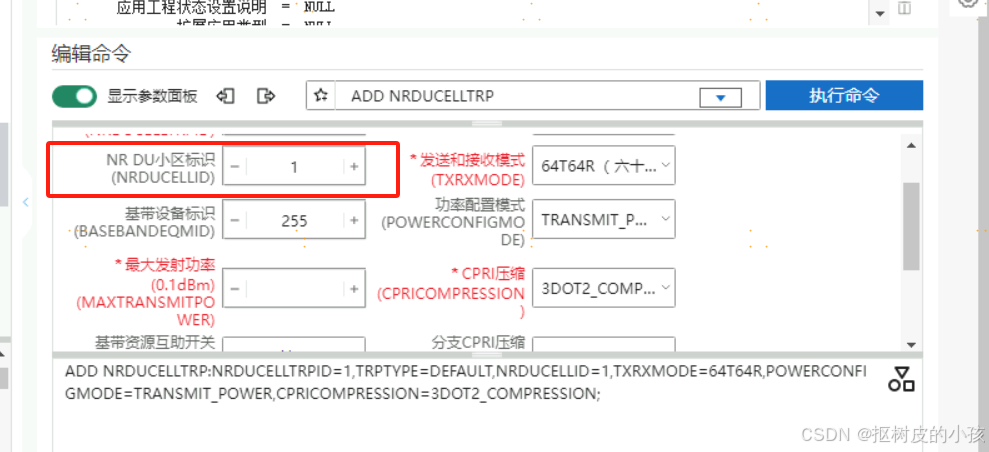

配置功率等参数

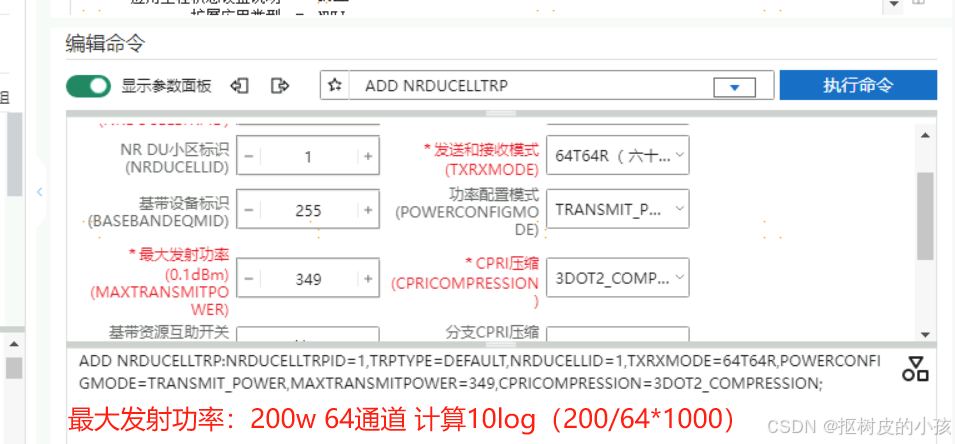

ADD NRDUCELLTRP:NRDUCELLTRPID=1,TRPTYPE=DEFAULT,NRDUCELLID=1,TXRXMODE=64T64R,POWERCONFIGMODE=TRANSMIT_POWER,MAXTRANSMITPOWER=349,CPRICOMPRESSION=3DOT2_COMPRESSION;
-
绑定DU小区覆盖区
ADD NRDUCELLCOVERAGE:NRDUCELLTRPID=1,NRDUCELLCOVERAGEID=1,SECTOREQMID=1,POWERCONFIGMODE=TRANSMIT_POWER_DBM,ANTENNAPORTMAPPING=DEFAULT; -
激活小区
ACT NRCELL:NRCELLID=1;
-
AAU和RRU的开站差别:
添加链:add rruchain:协议cpri
添加RRU:add rru:rru类型选mrru,通道数:8
添加扇区:add sector:天线数据实写,两个通道
扇区设备指定:add sectoreqm,天线配置方式、收发类型
添加TRP:ADD NRDUCELLTRP,收发类型
- 添加邻区
开站MML命令(室分)
-
添加rru链
ADD RRUCHAIN:RCN=0,TT=CHAIN,BM=COLD,AT=LOCALPORT,HSRN=0,HSN=2,HPN=0,PROTOCOL=DEFAULT,CR=AUTO,USERDEFRATENEGOSW=OFF; -
添加hub
ADD RHUB:CN=0,SRN=60,RCN=0,PS=0,MNTMODE=NORMAL; -
在HUB下加两条链
ADD RRUCHAIN:RCN=10,TT=CHAIN,BM=COLD,AT=LOCALPORT,HSRN=60,HSN=0,HPN=0,PROTOCOL=DEFAULT,CR=AUTO,USERDEFRATENEGOSW=OFF;
ADD RRUCHAIN:RCN=11,TT=CHAIN,BM=COLD,AT=LOCALPORT,HSRN=60,HSN=0,HPN=1,PROTOCOL=DEFAULT,CR=AUTO,USERDEFRATENEGOSW=OFF; -

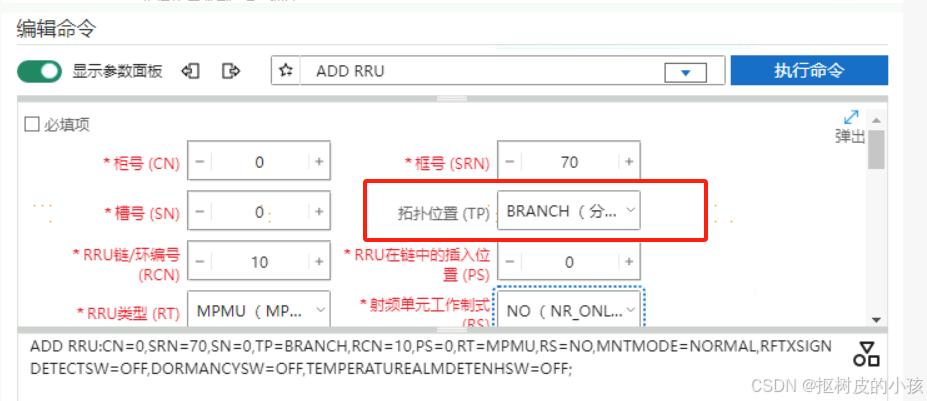

添加prru
ADD RRU:CN=0,SRN=70,SN=0,TP=BRANCH,RCN=10,PS=0,RT=MPMU,RS=NO,RXNUM=4,TXNUM=4,MNTMODE=NORMAL,RFTXSIGNDETECTSW=OFF,DORMANCYSW=OFF,TEMPERATUREALMDETENHSW=OFF;
ADD RRU:CN=0,SRN=71,SN=0,TP=BRANCH,RCN=11,PS=0,RT=MPMU,RS=NO,RXNUM=4,TXNUM=4,MNTMODE=NORMAL,RFTXSIGNDETECTSW=OFF,DORMANCYSW=OFF,TEMPERATUREALMDETENHSW=OFF;
-
无线参数(扇区)
ADD SECTOR:SECTORID=1,ANTNUM=4,ANT1CN=0,ANT1SRN=70,ANT1SN=0,ANT1N=R0A,ANT2CN=0,ANT2SRN=70,ANT2SN=0,ANT2N=R0B,ANT3CN=0,ANT3SRN=70,ANT3SN=0,ANT3N=R0C,ANT4CN=0,ANT4SRN=70,ANT4SN=0,ANT4N=R0D,CREATESECTOREQM=TRUE,SECTOREQMID=1;
把扇区和扇区设备一起配进去
ADD SECTOR:SECTORID=1,ANTNUM=4,ANT1CN=0,ANT1SRN=71,ANT1SN=0,ANT1N=R0A,ANT2CN=0,ANT2SRN=71,ANT2SN=0,ANT2N=R0B,ANT3CN=0,ANT3SRN=71,ANT3SN=0,ANT3N=R0C,ANT4CN=0,ANT4SRN=71,ANT4SN=0,ANT4N=R0D,CREATESECTOREQM=TRUE,SECTOREQMID=1; -
添加小区
- CU小区
- DU小区
ADD NRDUCELLTRP:NRDUCELLTRPID=1,TRPTYPE=DEFAULT,TXRXMODE=4T4R,POWERCONFIGMODE=TRANSMIT_POWER,MAXTRANSMITPOWER=200,CPRICOMPRESSION=3DOT2_COMPRESSION; - 两个扇区设备绑定TRP
