（防火墙USG6000V）双向NAT详解

双向NAT概念

 在某些场景下我们需要同时改变报文的源地址和目的地址，双向NAT是源NAT和目的NAT的结合使用，“源NAT+NAT Server”。

双向NAT不是一个单独的功能，而是一个源NAT和目的NAT的组合，但是这两个策略针对的同一条流（比如公网用户访问内网服务器，在经过防火墙时同时转换源地址和目的地址）。

根据报文在防火墙的流动方向进行分类，有域间NAT和域内NAT。

域间NAT：报文在两个不同的安全区域之间流动时对报文进行NAT转换。

域内NAT：报文在同一个安全区域之内流动时对报文进行NAT转换，一般域内NAT会和NAT-Server一起配合使用。

双向NAt在技术没什么创新，但是应用场景很有意思

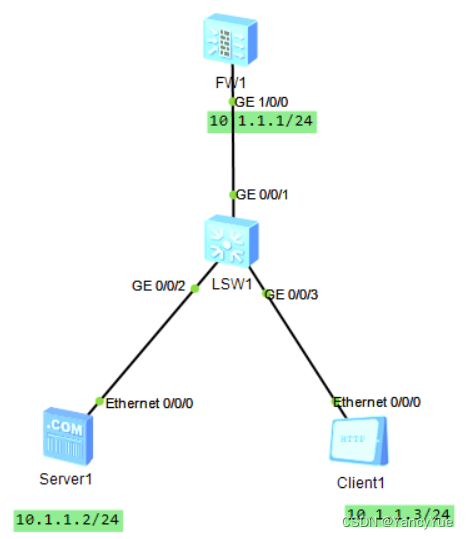

域内NAT+NAT Server

服务器和客户端连接一个交换机，客户端可以直接通过交换机访问服务器，但是管理员不希望客户端直接访问服务器，这对服务器来说不安全，所以需要隐藏服务器的IP地址。

所以此处就要做成客户端访问防火墙设定的NAT-Server的公网地址，然后防火墙转换客户端的私网地址再发送到服务器；服务器将数据包返回到防火墙，防火墙再返回到客户端。

 配置过程

# 配置IP地址

[USG6000V1]interface GigabitEthernet 1/0/0
[USG6000V1-GigabitEthernet1/0/0]ip add 10.1.1.1 24

# 接口加入安全区域

[USG6000V1]firewall zone trust
[USG6000V1-zone-trust]add interface g1/0/0

Nat-Server配置

[USG6000V1]nat server global 2.2.2.2 inside 10.1.1.2

域内NAT配置

[USG6000V1]nat address-group 1
[USG6000V1-address-group-1]mode pat

[USG6000V1-address-group-1]route enable

[USG6000V1-address-group-1]section 4.4.4.4 4.4.4.4

# 域内NAT策略

[USG6000V1]nat-policy

[USG6000V1-policy-nat]rule name policy1

[USG6000V1-policy-nat-rule-policy1]destination-address 10.1.1.2 32 # 由于是先进行的NAT-Server转换，在进行域内NAT转换，所以此处的目的地址是NAT-Server转换后的地址，即服务器的私网地址

[USG6000V1-policy-nat-rule-policy1]action source-nat address-group 1

验证结果

PC机 ping 服务器2.2.2.2

查看会话表   源地址和目的地址都改变了

[USG6000V1]display firewall session table
2024-07-01 13:11:16.210
 Current Total Sessions : 1
 icmp  VPN: public --> public  10.1.1.3:256[4.4.4.4:2049] --> 2.2.2.2:2048[10.1.1.2:2048]

查看Server-map表

[USG6000V1]display firewall server-map
2024-07-01 13:10:49.330
 Current Total Server-map : 2
 Type: Nat Server,  ANY -> 2.2.2.2[10.1.1.2],  Zone:---,  protocol:---
 Vpn: public -> public

 Type: Nat Server Reverse,  10.1.1.2[2.2.2.2] -> ANY,  Zone:---,  protocol:---
 Vpn: public -> public,  counter: 1

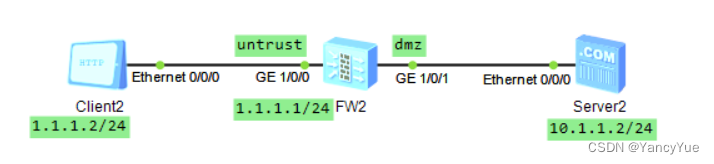

域间NAT+NAT Server

这个应用场景是公网用户访问NAT-Server时进行目的地址的转换，变成私网地址，然后经过NAT策略转换源地址为私网地址，且和服务器在一个网段。

这个和只配置NAT Server最大的区别就是，私网服务器再回复了客户端的访问请求时，会发现自己的地址和目的地址在同一个网段，此时私网服务器不会查找路由，而是发送ARP广播报文询问目的地址的MAC地址。

就是私网服务器上省去了查找路由的环节，不用再配置网关地址，当前只是一台服务器，感觉很容易配置网关，但是如果上百台服务器需要管理网关，就不方便了，这就是域间双向NAT的好处。

配置过程

# 配置IP地址

[USG6000V1]interface g1/0/0
[USG6000V1-GigabitEthernet1/0/0]ip address 1.1.1.1 24
[USG6000V1-GigabitEthernet1/0/0]q
[USG6000V1]interface g1/0/1
[USG6000V1-GigabitEthernet1/0/1]ip address 10.1.1.1 24

# 加入安全区域

[USG6000V1]firewall zone untrust
[USG6000V1-zone-untrust]add interface g1/0/0

[USG6000V1]firewall zone dmz
[USG6000V1-zone-dmz]add interface g1/0/1

# 配置安全策略

[USG6000V1]security-policy
[USG6000V1-policy-security]rule name untust_dmz
[USG6000V1-policy-security-rule-untust_dmz]source-zone untrust
[USG6000V1-policy-security-rule-untust_dmz]destination-zone dmz
[USG6000V1-policy-security-rule-untust_dmz]destination-address 10.1.1.2 32
[USG6000V1-policy-security-rule-untust_dmz]action permit

NAT Server

[USG6000V1]nat server global 1.1.1.3 inside 10.1.1.2

域内NAT

# 配置地址池

[USG6000V1]nat address-group 1
[USG6000V1-address-group-1]mode pat
[USG6000V1-address-group-1]section 10.1.1.100 10.1.1.100

# 配置NAT策略，源NAT

[USG6000V1]nat-policy
[USG6000V1-policy-nat]rule name policy1
[USG6000V1-policy-nat-rule-policy1]destination-address 10.1.1.2 32
[USG6000V1-policy-nat-rule-policy1]action source-nat address-group 1

验证结果

外网客户端client ping 内网服务器Server

查看Server-map表

[USG6000V1]display firewall server-map
2024-07-01 13:43:25.560
 Current Total Server-map : 2
 Type: Nat Server,  ANY -> 1.1.1.3[10.1.1.2],  Zone:---,  protocol:---
 Vpn: public -> public

 Type: Nat Server Reverse,  10.1.1.2[1.1.1.3] -> ANY,  Zone:---,  protocol:---
 Vpn: public -> public,  counter: 1

查看会话表

[USG6000V1]display firewall session table
2024-07-01 13:59:20.170
 Current Total Sessions : 1
 icmp  VPN: public --> public  1.1.1.2:256[10.1.1.100:2048] --> 1.1.1.3:2048[10.1.1.2:2048]

 双向NAT不是必须配置的功能，有时候只用源NAT或者目的NAT就可以达到同样的效果，但是灵活地应用双向NAT可以起到简化网络配置、方便网络管理的作用，也就达到了1+1大于2的效果。
