基于51单片机的电压比较器双机通信proteus仿真

地址： https://pan.baidu.com/s/1-YL42WOzfNQjp86Jaqpf8Q
提取码：1234

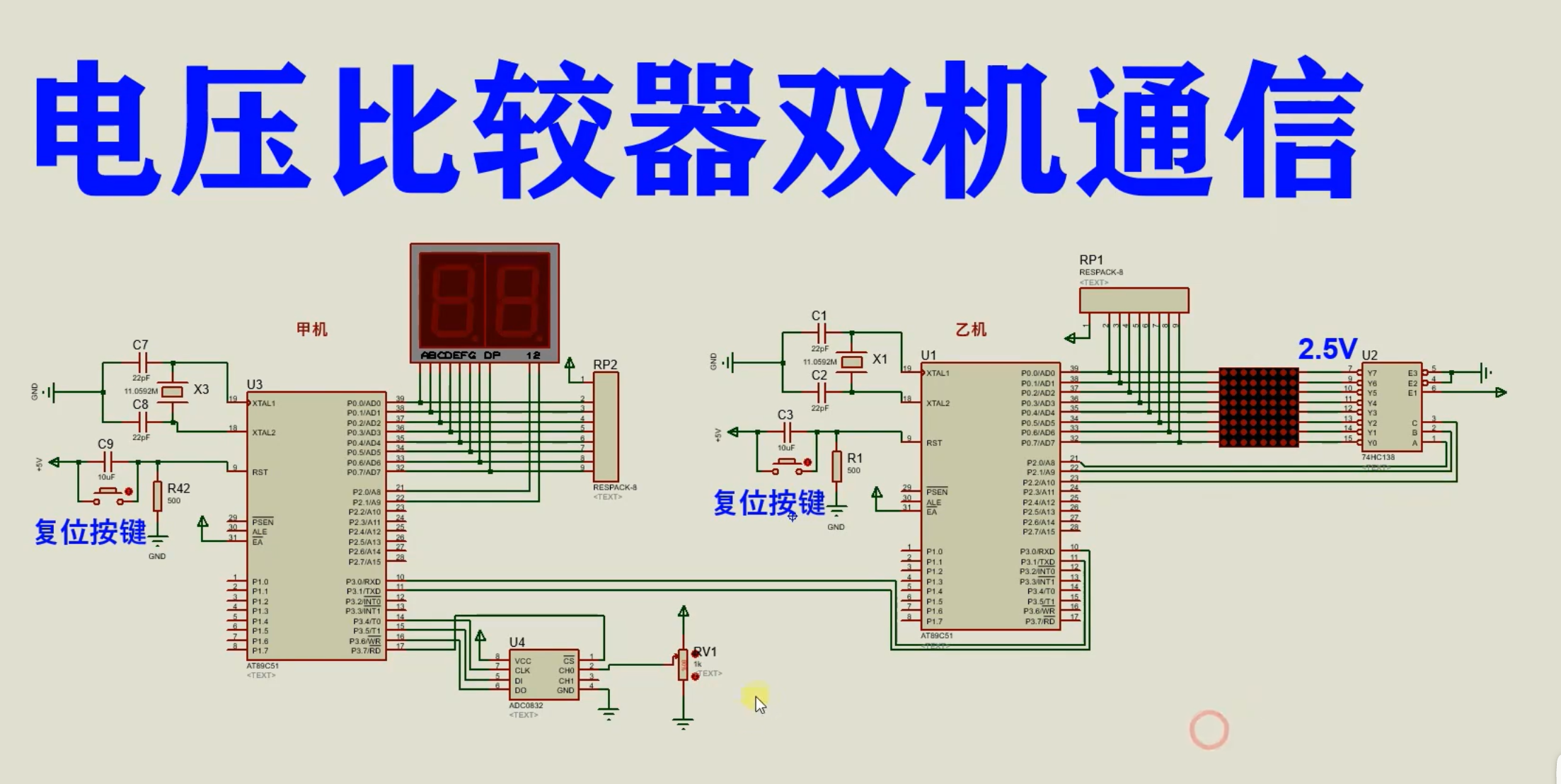

仿真图：

芯片/模块的特点：

AT89C52/AT89C51简介：

AT89C52/AT89C51是一款经典的8位单片机，是意法半导体（STMicroelectronics）公司生产的一系列单片机之一。它基于8051内核，并具有许多与其兼容的特性。

主要特点如下：

内部存储器：具有8KB的闪存（Flash）存储器，可用于存储用户程序和数据。这些存储器的内容可以通过编程器进行编程和擦除。

RAM存储器：配备了256字节的随机存取存储器（RAM），用于暂存数据和程序的变量。

外部扩展性：支持多种外部扩展设备的连接，包括外部存储器（如RAM、EEPROM）和外设（如ADC、LCD、UART等），通过外部硬件连接，可以扩展单片机的功能和应用。

通用I/O引脚：拥有32个可编程的通用输入/输出引脚，可用于连接外部设备和与其他芯片进行通信。

定时器/计数器：内置了3个16位定时器/计数器和一个可编程的串行定时器/计数器。这些计时器/计数器可用于实现定时功能、生成脉冲信号、测量时间间隔等。0

串行通信：支持串行通信接口，包括UART（串行异步通信）和SPI（串行外设接口），便于与其他设备进行数据通信和交互。

低功耗模式：具有多种低功耗模式，如空闲模式和电源下模式，在不需要执行任务的时候可以将CPU进入低功耗状态以节省能量。

宽电源电压范围：的工作电压范围通常为4.0V至5.5V，可以满足大多数应用需求。

74HC138芯片特点：

1. 逻辑功能：74HC138是一种三-八译码器，能够将三位输入信号（A0、A1、A2）译码为八位输出信号（Y0~Y7）。根据输入信号的不同组合，可以选择激活其中的一个输出线，将其置为低电平，其他输出线均为高电平。
2. 使能端：74HC138具有三个使能端（G1、G2A、G2B），通过使能端的控制，可以实现不同的工作模式。当使能端为高电平时，芯片处于非工作状态，所有输出线均为高电平；当使能端为低电平时，芯片开始工作，根据输入信号进行译码。
3. 输出极性：74HC138芯片的输出具有反向极性，即输出为低电平时对应的输出线会被激活，其他输出线为高电平；输出为高电平时所有输出线均为高电平。
4. 输入电平：74HC138芯片适用于2V至6V的工作电压范围，输入信号的高电平和低电平分别对应芯片规定的逻辑电平范围。
5. 封装形式：74HC138芯片常见的封装形式包括DIP（双列直插封装）和SOP（表面贴装封装），方便在不同的电路板上使用。

ADC0832特点：

7. 8位分辨率：ADC0832可以将模拟输入信号转换为8位数字输出。这意味着它可以将模拟信号划分为256个不同的离散电平，提供相对较低的分辨率。
8. 双通道输入：ADC0832具有两个模拟输入通道，使其能够同时转换两个模拟信号。这对于需要同时测量多个信号的应用非常有用。
9. 内部参考电压源：ADC0832提供了一个内部的参考电压源，它可以用作模拟输入信号的参考电压。这样可以简化外部电路设计，并提供更稳定和准确的参考电压。
10. 串行输出：ADC0832通过串行接口（SPI或I2C）输出转换结果。这种串行输出形式使其与微控制器或其他数字设备的通信变得更加简单和方便。
11. 低功耗：ADC0832具有较低的功耗特性，适合在低功耗应用中使用。
12. 可编程时钟频率：ADC0832的转换速度可以通过控制输入时钟频率进行编程。这使得可以根据应用的需求调整转换速度，并平衡转换精度和速度。
13. 内部自校准：ADC0832具有内部自校准电路，可以降低转换误差，并提供更准确的转换结果。
