DCDC电感选型学习笔记

电感选型考虑的参数

电感选型考虑的参数

电感量L

L越大，电感的储能能力越强，纹波抑制能力变强，相对应的滤波电容就越小，但是存在尺寸大，效率低，成本高，DCR大等问题。
有关电感量大小对电路的影响详见
链接: https://blog.csdn.net/criterion123/article/details/109710604.

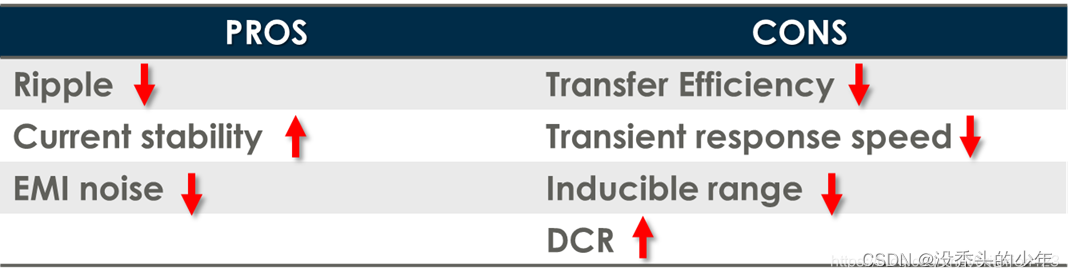

电感量选取大小的优缺点

自谐频率f0

由电感的高频等效模型可知，电感存在寄生电容，因此电感会有自谐频率出现，一般情况下，电感的自谐频率要大于10倍的DCDC开关频率。电感在频率高于f0时表现为电容特性，低于f0时表现为电感特性（在此时，f0越大则DCR越大）。

饱和电流 Isat和有效电流Irms

饱和电流Isat：通常指电感量下降30%时对应的DC电流值。
有效电流Irms：通常指是电感表面温度上升到40度时的等效电流值。

内阻DCR

指电感的直流阻抗。该内阻造成I2R的能量损耗，一方面造成DC-DC降低效率，同时也是导致电感发热的主要原因。

Buck型DC-DC的Lmin电感计算

Lmin=【Vout*（1-Vout/Vinmax）】/FswIrpp
其中：Vinmax = maximum input voltage
Vout = output voltage
fsw = switching frequency
Irpp = inductor peak-to-peak ripple current
通常将Irpp控制在50%的输出额定电流Irate。则上述公式变化如下：
Lmin=2【Vout*（1-Vout/Vinmax）】/Fsw*Irate

Boost型DC-DC的Lmin电感计算

Lmin=2*【Vinmax*（1-Vinmax/Vout）】/FswIrate
根据电感的精度，计算出有一定裕量的电感值例如：对于20% 精度的电感，考虑到5%的设计裕量。
则Dc-DC所需的电感为：
L=1.25Lmin

举例

有一手机使用Buck型DC-DC，其输入为电池Vinmax= =4.2V，开关频率Fsw=1.2MHZ，输出电流Irate=500mA，输出电源Vout=1.2V，则其DC-DC所需的电感为：
Lmin= [21.2（1-1.2/4.2）]/(1.20.5)uH=2.85uH
L=2.86uH1.25=3.57uH.
因为距离3.57uH最近的一个标称电感为4.7uH，所以DC-DC外部电感选用 4.7uH电感。

在给定的的标称电感下，考虑以下限制因素最终决定电感的选型。

1），电感自谐频率f0需10倍于开关频率Fsw以上。
2），饱和电流Isat和有效电流Irms中较低的一个需是DC-DC额定电流输出Irate的1.3倍以上。
3）， DCR越低越好
4），叠层电感比绕线电感好（损耗小）
5），带屏蔽的电感比不带屏蔽的电感好。（改善EMI）另外，电感的成本和体积也是需要权衡的。
