仪表线制中二线制、三线制和四线制的介绍

在工业自动化仪表中，二线制、三线制和四线制是常见的传感器或变送器接线方式，主要涉及供电与信号传输的设计差异。

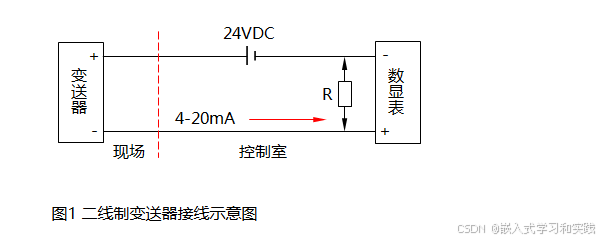

1. 二线制（2-Wire）

• 结构：仅用两根导线，电源和信号共用同一回路。
• 供电方式：仪表通过同一对线缆接收供电并传输信号（如4-20mA电流信号）。
• 信号类型：电流信号（如4-20mA），抗干扰能力强。
• 优点：
  • 接线简单，成本低，适合长距离传输。
  • 无需单独电源线，节省布线。
• 缺点：
  • 供电电压受线路电阻限制（需确保最低工作电压）。
  • 信号精度可能受线路压降影响。
• 典型应用：
  • 压力变送器、液位变送器等工业现场仪表。
  • 需远传且对成本敏感的场景。

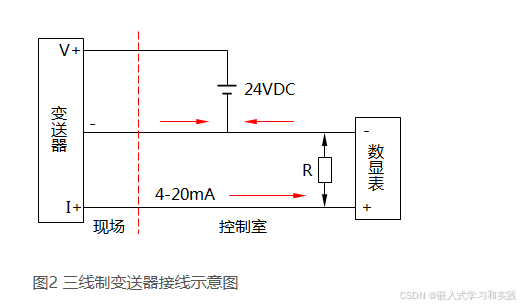

2. 三线制（3-Wire）

• 结构：三根导线，通常分为电源正极、电源负极（或公共地）和信号线。
• 供电方式：
  • 电源正极和负极单独供电，信号线与电源负极分离。
  • 或采用补偿导线设计（如热电阻测温）。
• 信号类型：电压信号（如0-5V）或电阻信号（如Pt100）。
• 优点：
  • 减少线路电阻对测量的影响（如三线制RTD可补偿导线电阻）。
  • 信号稳定性优于二线制。
• 缺点：
  • 比二线制多一根线，布线略复杂。
• 典型应用：
  • 热电阻温度传感器（如Pt100三线制接法）。
  • 部分需要独立电源的接近开关或光电传感器。

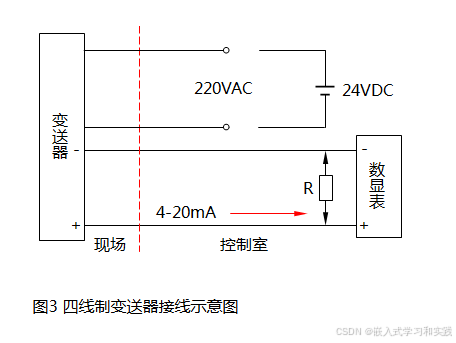

3. 四线制（4-Wire）

• 结构：四根导线，电源与信号完全分离（两根供电，两根传输信号）。
• 供电方式：
  • 独立电源回路（如24V供电两根线）。
  • 信号回路单独传输（如0-10V电压或4-20mA电流）。
• 信号类型：高精度电压或电流信号。
• 优点：
  • 电源和信号隔离，彻底消除线路压降干扰。
  • 适合高精度测量，抗干扰能力极强。
• 缺点：
  • 布线复杂，成本较高。
• 典型应用：
  • 实验室级仪器、高精度称重传感器。
  • 需要完全隔离的场合（如防爆环境或电磁干扰严重区域）。

关键对比表

特性	二线制	三线制	四线制
导线数	2根	3根	4根
供电方式	信号线与电源共用	电源与信号部分分离	电源与信号完全分离
信号类型	电流（4-20mA）	电压/电阻信号	高精度电压/电流
精度	中等	较高	最高
成本	最低	中等	最高
典型场景	工业现场变送器	温度传感器（Pt100）	实验室或高精度仪表

如何选择？

• 二线制：优先考虑成本、长距离传输和简单安装。
• 三线制：需补偿导线电阻或提升信号稳定性时（如温度测量）。
• 四线制：对精度和抗干扰要求极高，或需完全隔离电源与信号。
