前言

本文主要以车端BLE的视角来浅谈CCC数字钥匙协议规范，也是为了方便大家能够好的理解CCC协议。本文对于有一定BLE基础的相对友好。文中可能会涉及一些蓝牙规范的知识，如有不懂，可以详细查阅对应的蓝牙官方文档。

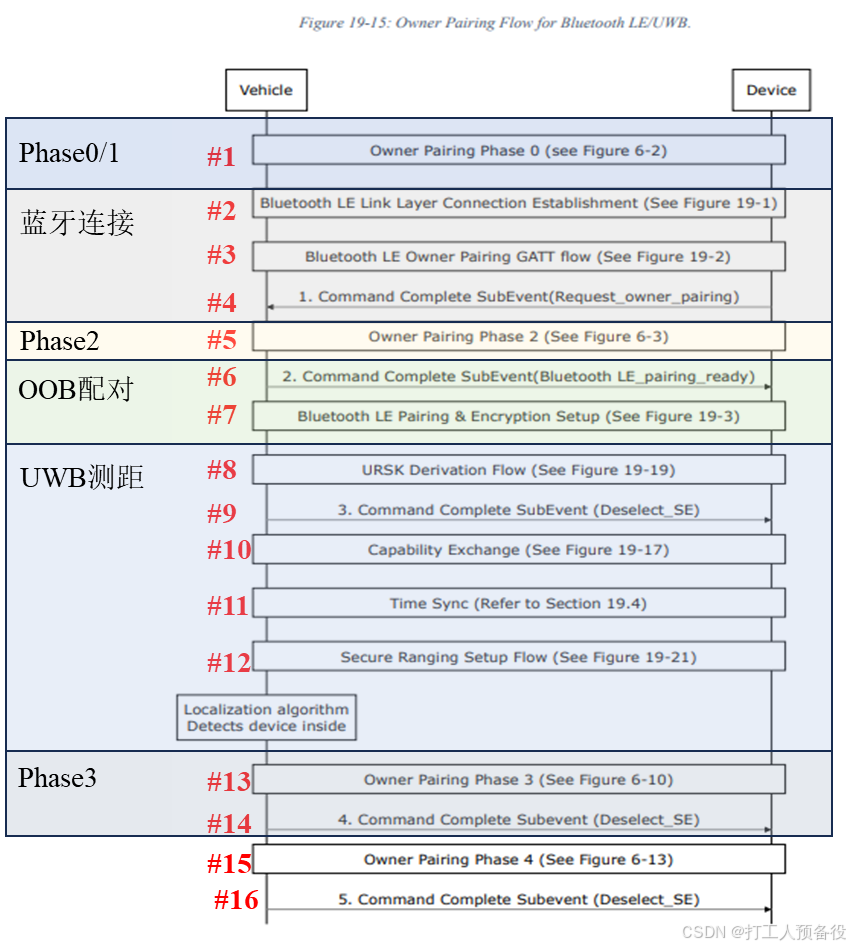

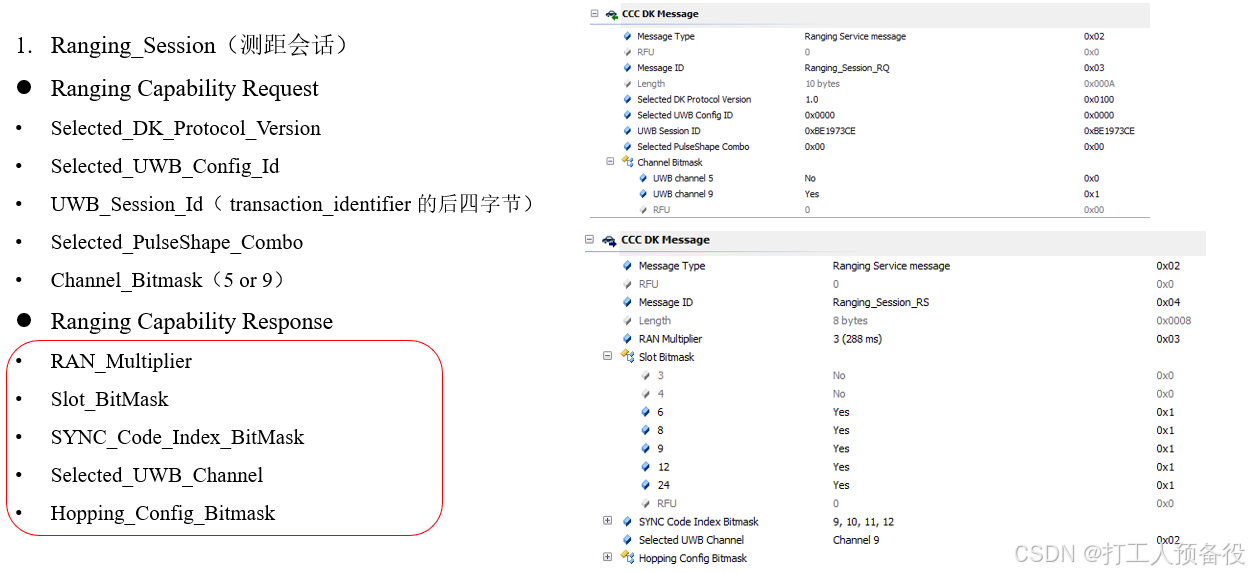

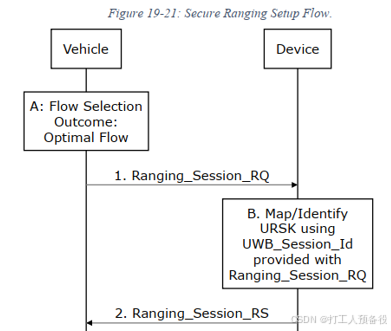

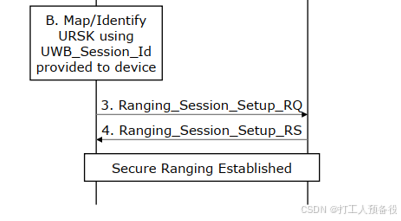

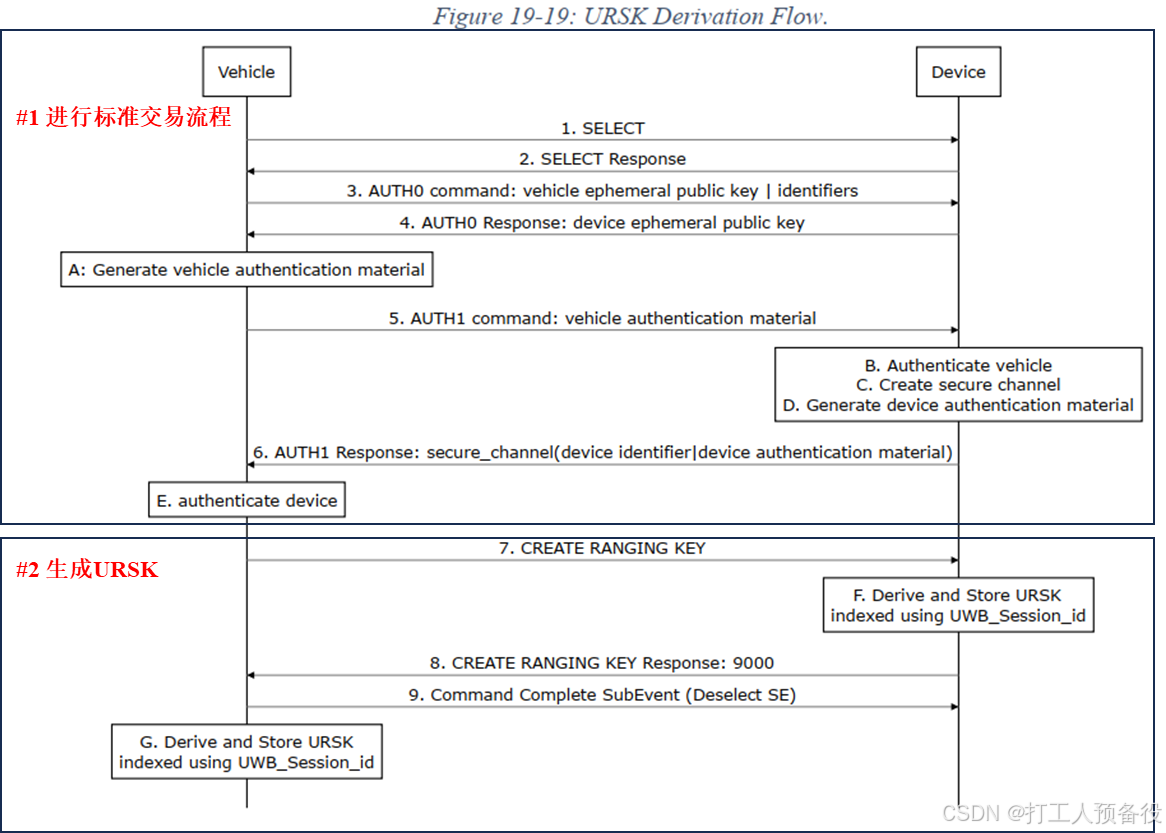

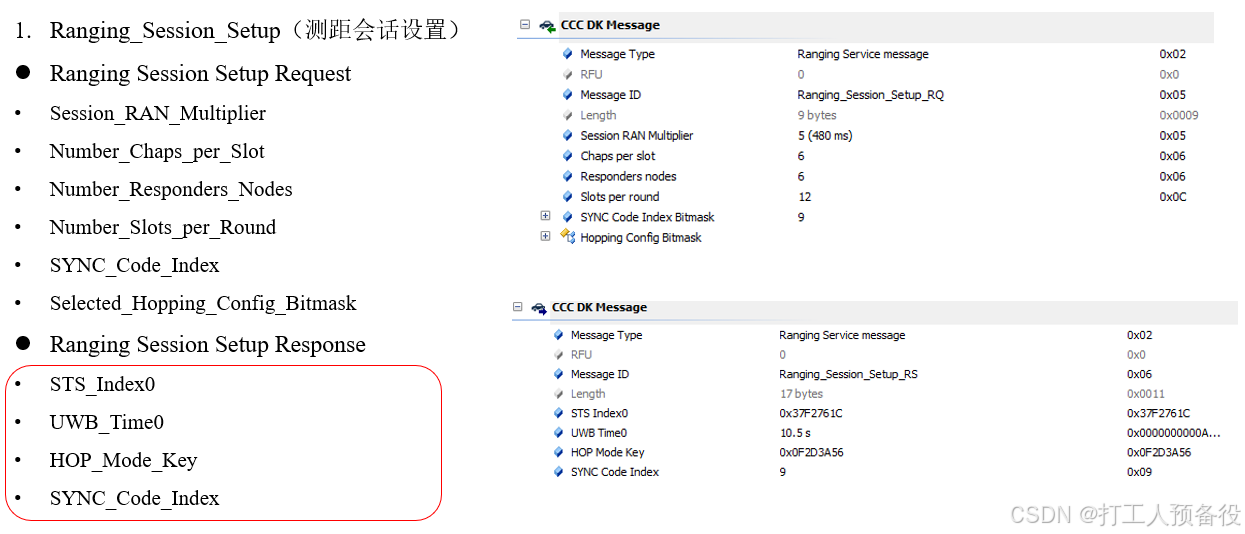

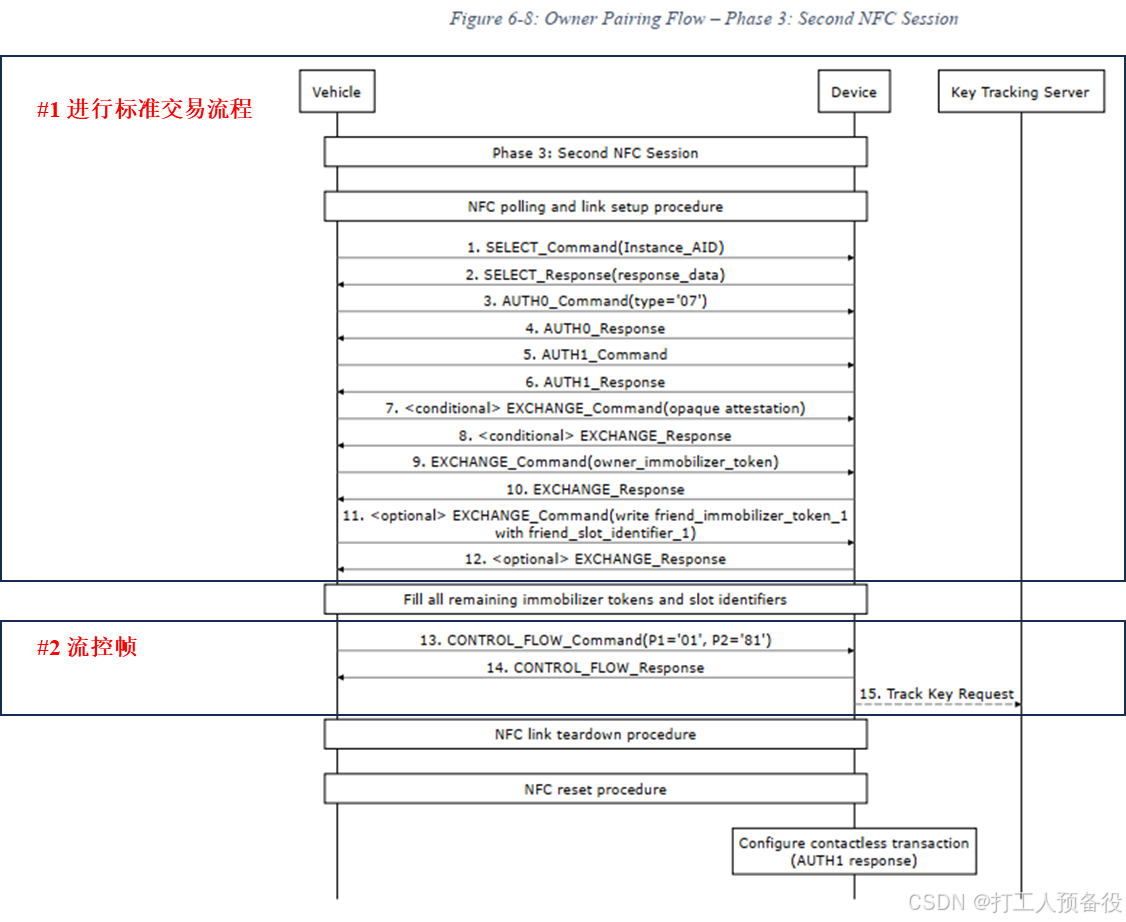

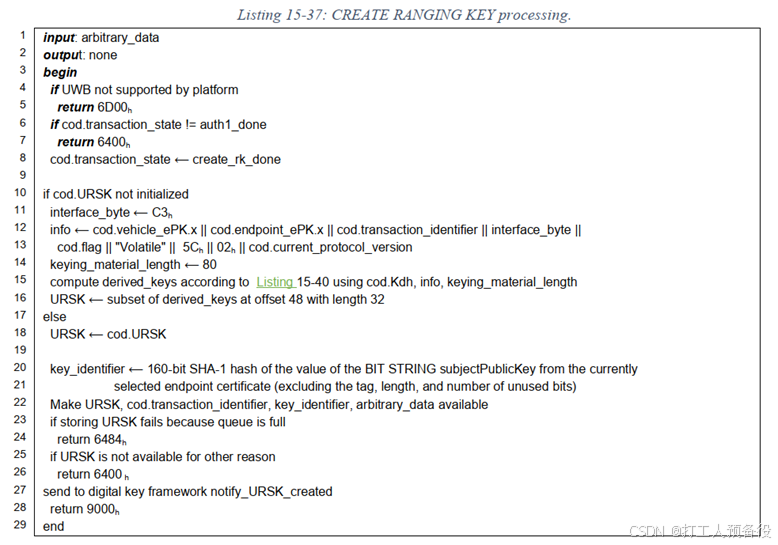

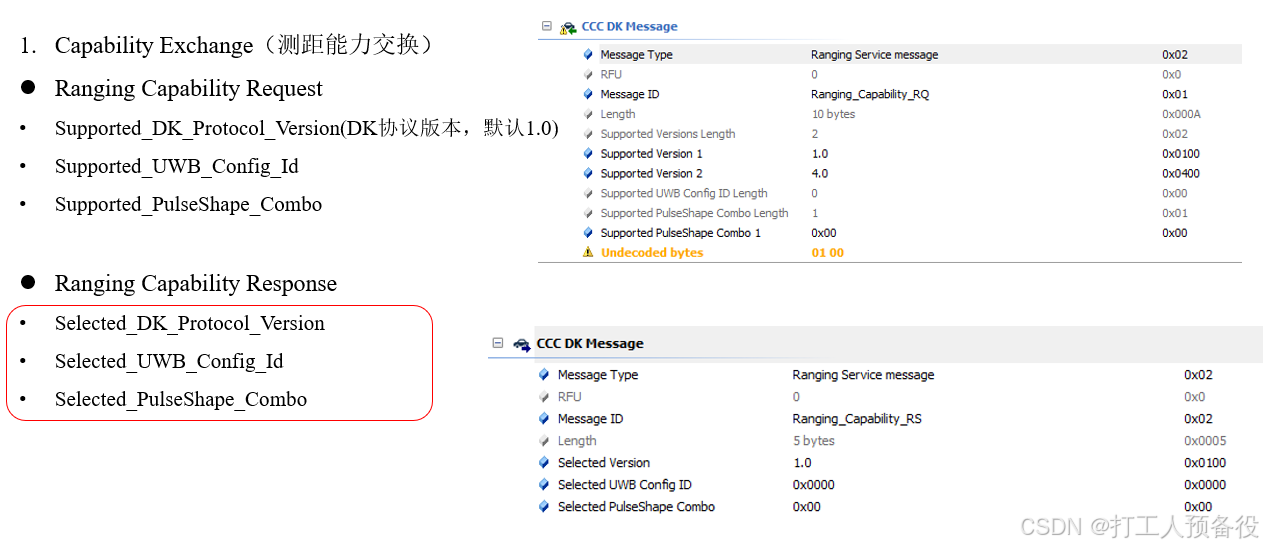

对于BLE而言，CCC协议中只划分了Phase0、1、2、3、4这几个阶段，而本文将整个流程划分为以下几个部分。分别为Phase0/1、蓝牙连接、Phase2、OOB配对、UWB测距、Phase3、Phase4。整体流程如下图。

一、Phase0

准备阶段，该阶段中手机端、车端、车端服务器需要准备各自的东西。详细描述见该篇文章。

CCC数字钥匙设计【NFC】 --车主配对流程介绍

二、Phase1

启动阶段，手机采用以下方式来接受密码，从而启动OP流程。

1、通过用户输入。

2、通过URL来跳转钱包（详见6.3.7）。

3、车辆OEM开发的app进行跳转。

三、蓝牙连接

首先在CCC协议中，广播分为OP和PE。且两个广播都是RPA地址。

在PE阶段，车辆广播应基于LE 1M PHY。对应广播周期应为42.5ms。对于这个广播，ADV_IND应包含AdvA，但不包含广播数据（AdvData）。

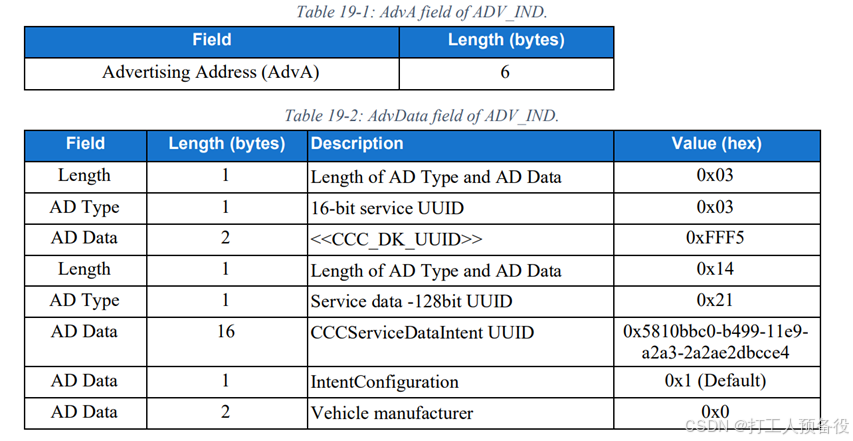

在进行OP流程的时候，开启OP广播便于手机端扫描并发起连接。op广播格式如下图。

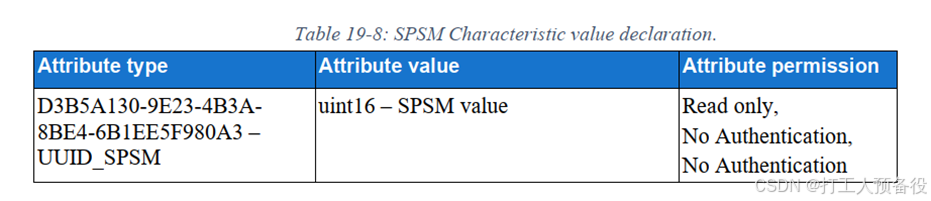

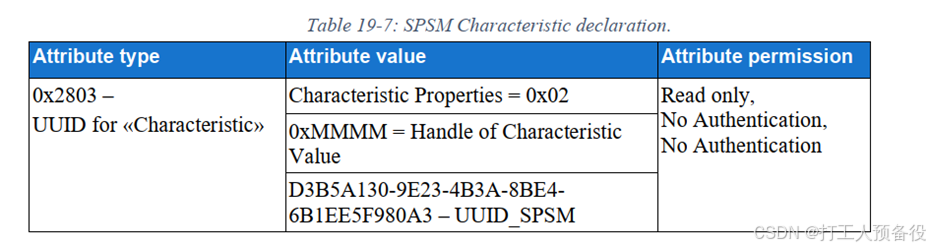

对于车端而言，除了配置该广播格式外，还需要配置相应的服务。服务格式如下图。

配置该服务的目的在于之后通过L2CAP层进行数据交互的时候确定L2CAP层的SPSM（后续会详细说明）。

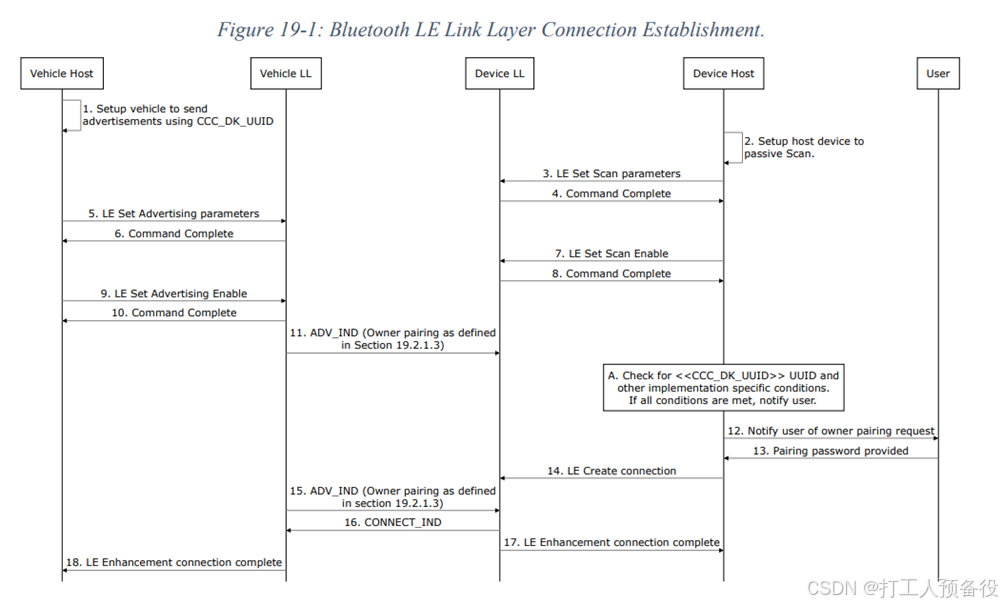

整个蓝牙连接分为两个部分，第一部分如下图所示。其中车端开启OP广播，手机端经过phase0、1之后进入OP流程。此时手机扫描到广播中CCC_DK_UUID，从而和车端建立LL层连接。

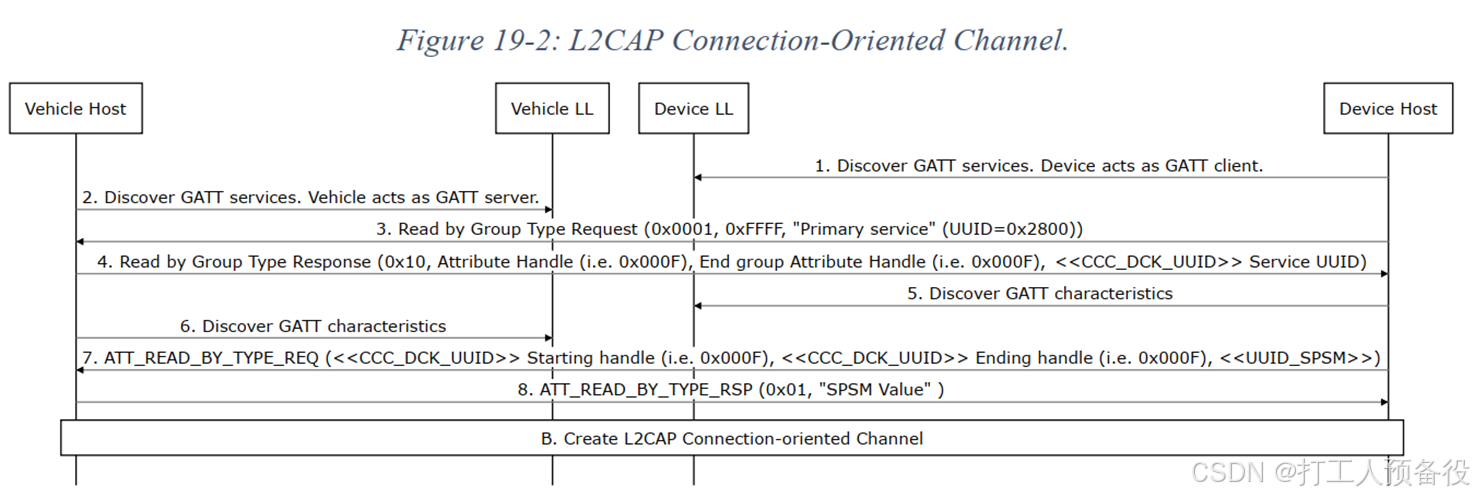

第二部分流程如下，手机端检测车端广播服务以及SPSM特征值。从而获取到具体数值（在实际测试中，我使用的SPSM为0x0083）。然后手机端会发起L2CAP Connect Request。其中该数据包中SPSM为之前服务中读到的SPSM特征值。

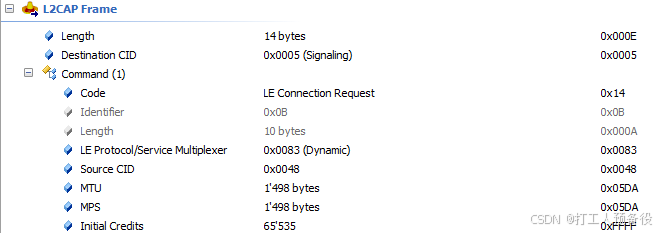

如图为实际测试过程中Sniffer抓到的空口数据。

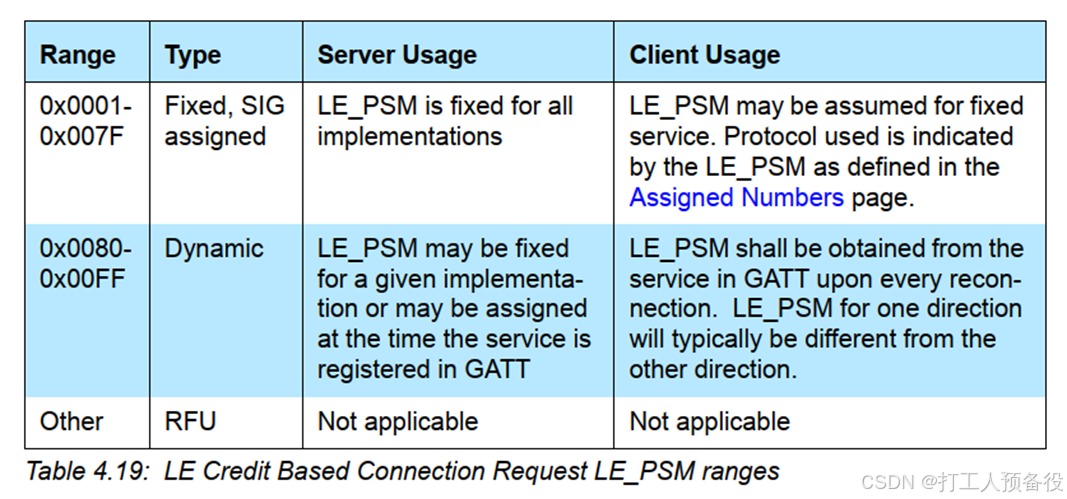

在该数据格式中，其中LE Protocol/Service Multiplexer则是之前所设置的SPSM。该值在《BLUETOOTH SPECIFICATION Version 5.0》中表示，该参数被划分为两个区间，如图所示，

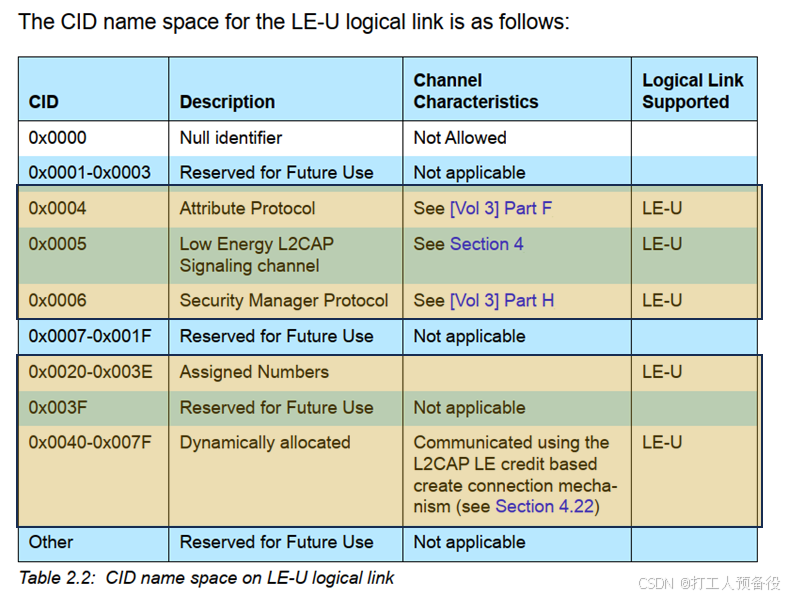

第一个区间是蓝牙SIG规定，范围在0~0x007F（如下图，其中高亮的为BLE使用CID）。第二个区间为动态变化，专门结合服务进行设计，从而完成相应的协议。这也是之前配置广播服务特征时选择SPSM为0x0083的原因（大家可以试一下其他的数值）。

目前为止，对于BLE而言，建立了LL层连接以及L2CAP层连接。接下来的阶段的数据交互都是基于L2CAP层。通过选取的0x0083通道进行交互。更多关于L2CAP层的蓝牙知识在之后的文章中会详细介绍。对于CCC协议而言，目前的储备以及足够。

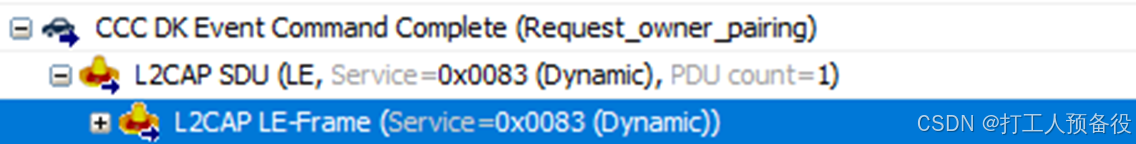

在蓝牙连接流程结束后，手机会发送Request_owner_pairing命令。空口数据如下。

四、Phase2

当手机发送完Request_owner_pairing命令后，进入到Phase2阶段。该阶段分为两次Transaction。主要是和Digital Key Framework（The DK framework AID ： A000000809434343444B467631h）进行数据交互，包括手机端开卡所需的车端的一些数据等。具体流程如下。

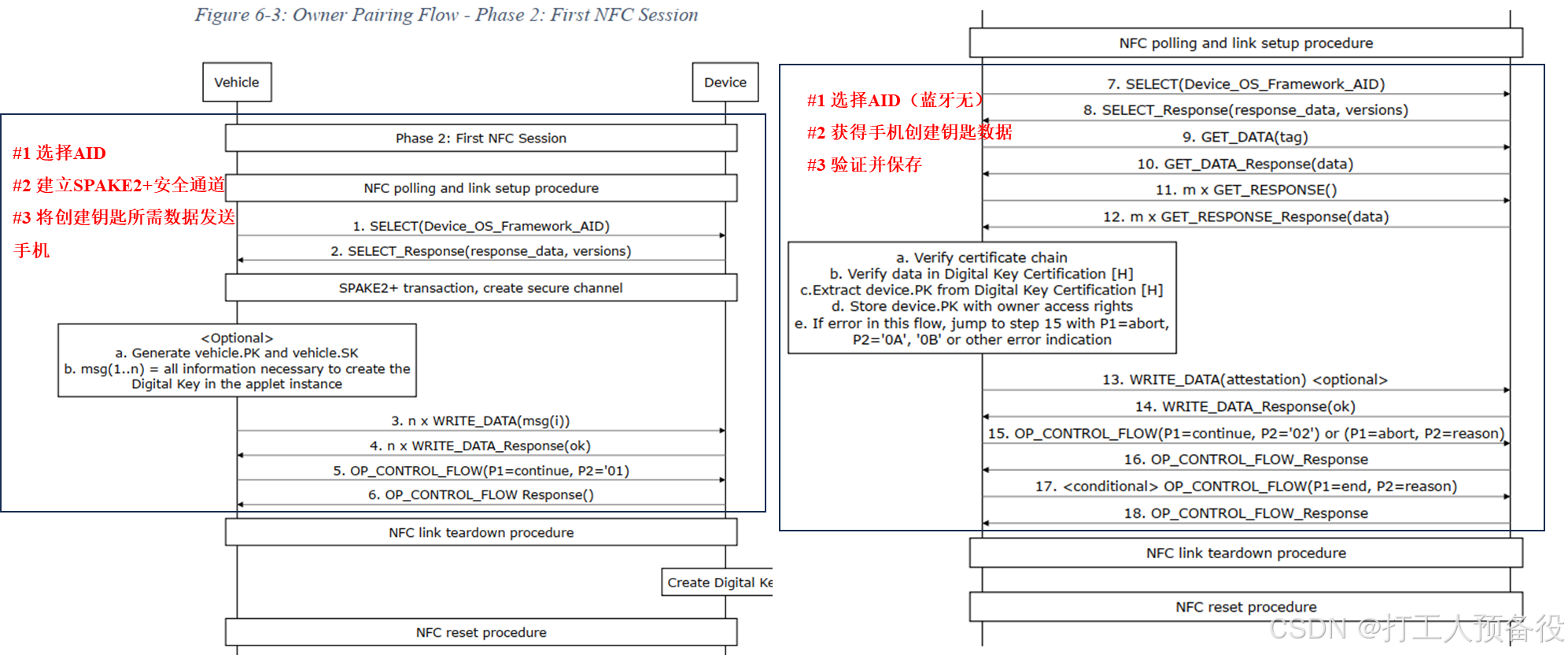

由于CCC协议中对于BLE并未由详细的流程图，因此使用NFC进行Phase2阶段的流程图进行介绍。在图中，NFC会经历场重置的操作，重置后需要重新选择AID。而对于BLE而言，并不需要重置，也就无需再次选择AID。关于本阶段的详细介绍可以看该篇文章。

CCC数字钥匙设计【NFC】 --车主配对流程Phase2

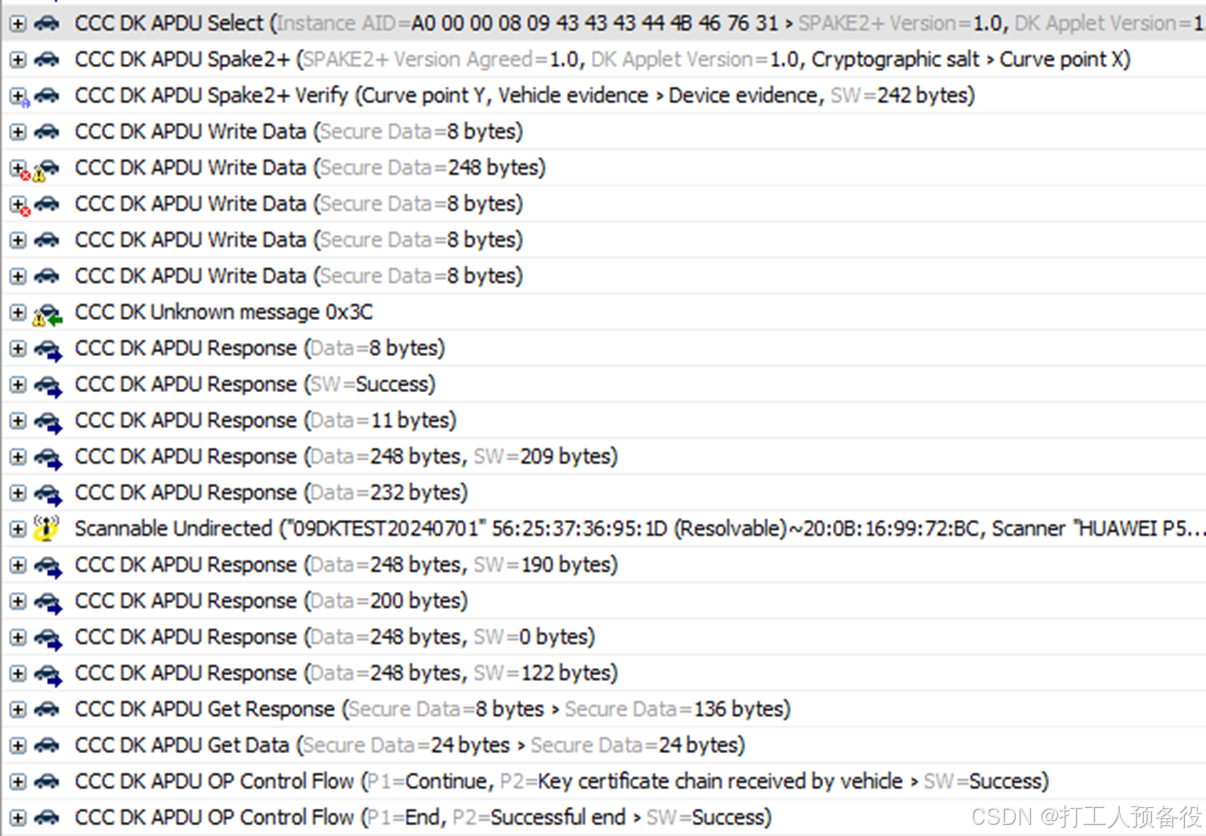

如图为Phase2阶段的空口数据。

五、OOB配对

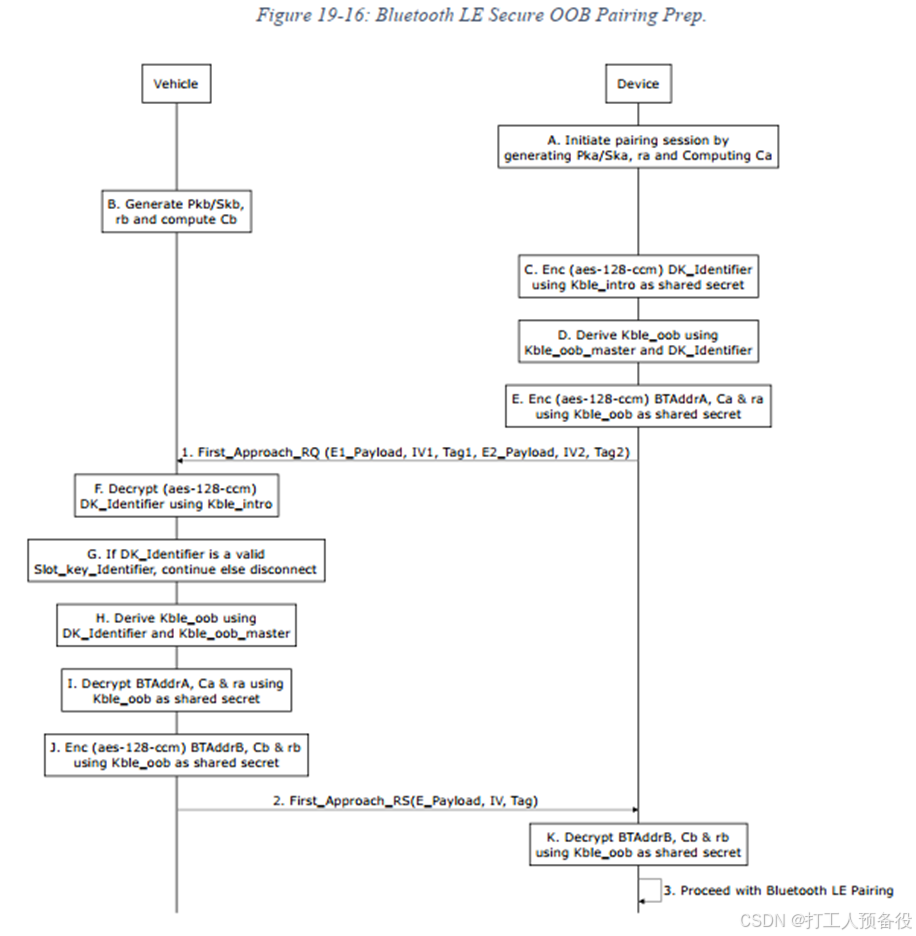

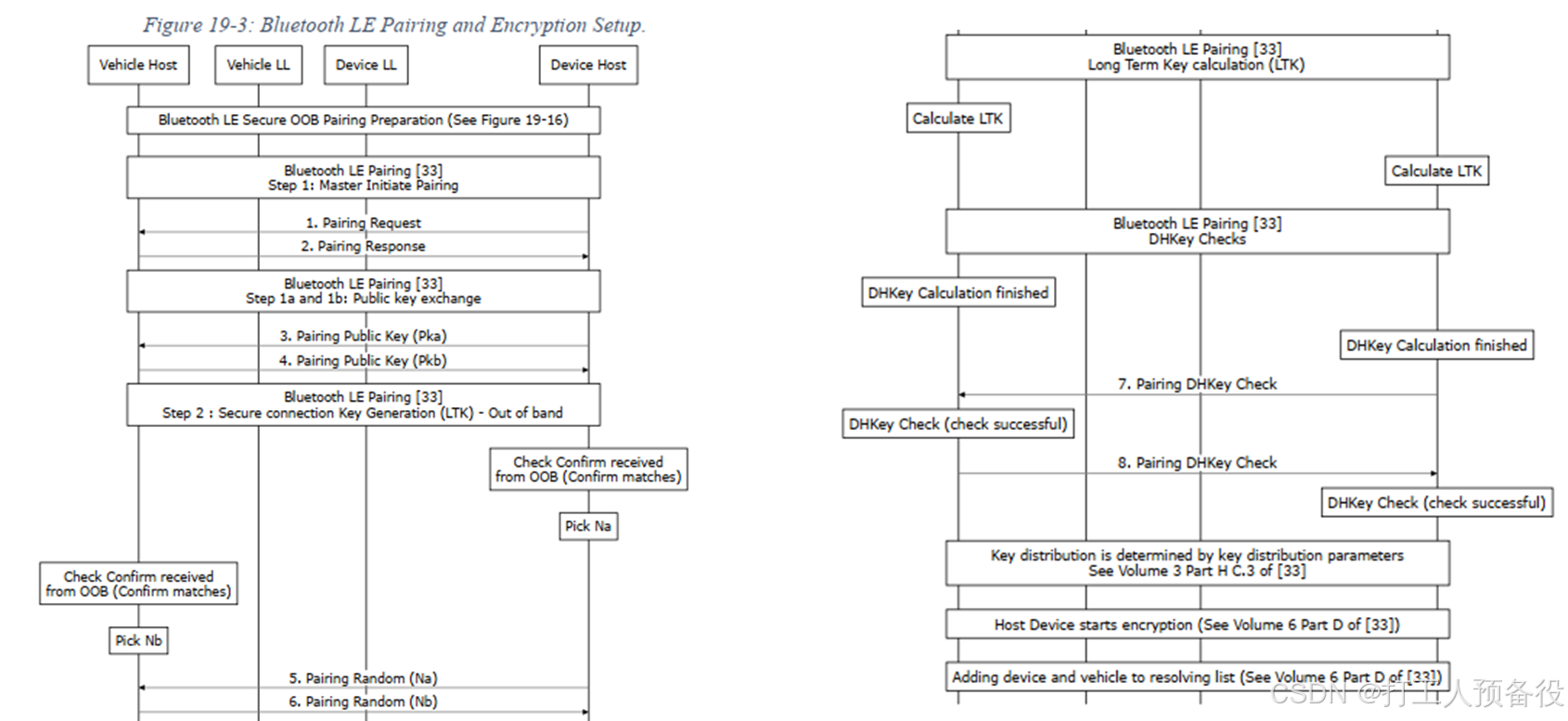

在官方蓝牙规范中的OOB中，一般指的是采用带外的方式（非BLE，如NFC）来交互配对的信息。而在CCC协议中规定，通过之前所建立的L2CAP层的数据通道进行配对信息交互。在CCC协议中开始OOB配对之前，需要进行OOB准备工作，将双方需要的配对参数进行交互来为后续OOB配对进行铺垫。具体OOB准备流程如下图。
