【板栗糖GIS】arcmap如何进行拓扑检查并输出结果

arcmap如何进行拓扑检查并输出结果

目录

1.创建文件地理数据库

 2.新建要素数据集

 3.输入要素数据集的名称

 4.设置要素数据集的地理坐标

 5.设置z轴坐标系

 6.对于容差一般选择默认

 7.导入要素类，可以选择批量和单个

 8.在要素数据集上右击-新建-新建拓扑

 9.点击下一步

 10勾选需要进行拓扑的数据，点击下一步

 11.设置拓扑检查的级别

 12.添加拓扑规则

 13.点击下一页

 14.点击完成

 15.点击完成后，会弹出验证拓扑的界面，点击是

 16.使用工具——数据管理工具-拓扑-导出拓扑错误

 17.找到验证后的拓扑规则，输入到处理工具中

 18.点击确定，稍等片刻，结果就会输出到窗口

 19.为需要检查的拓扑错误设置亮眼的颜色

---

1.创建文件地理数据库

 2.新建要素数据集

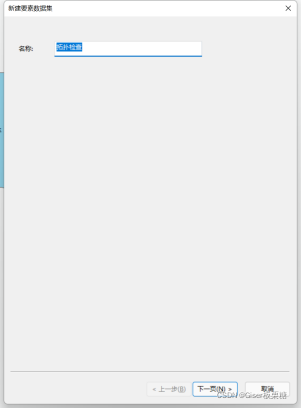

 3.输入要素数据集的名称

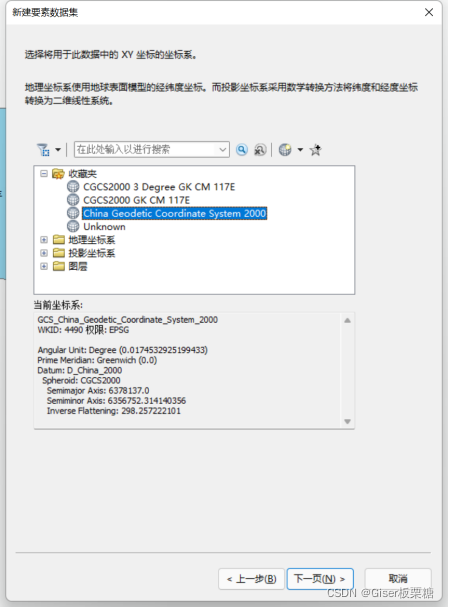

 4.设置要素数据集的地理坐标

视数据而定，选择好之后点击下一步

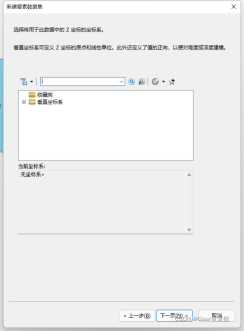

 5.设置z轴坐标系

一般情况下直接跳过，点击下一步

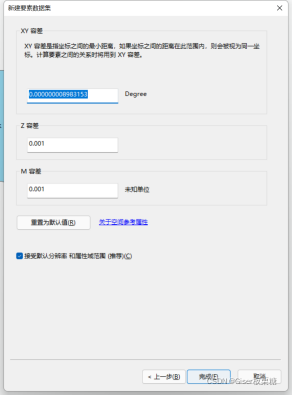

 6.对于容差一般选择默认

点击下一步

 7.导入要素类，可以选择批量和单个

因为示范数据只有一个，这里我选择单个

 显示情况如下图所示，至此，整个拓扑检查的数据框架已经构建完毕

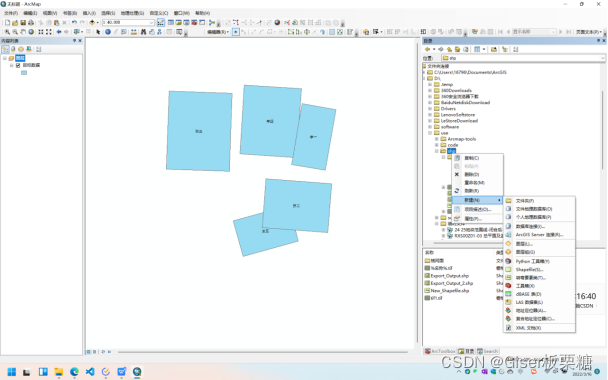

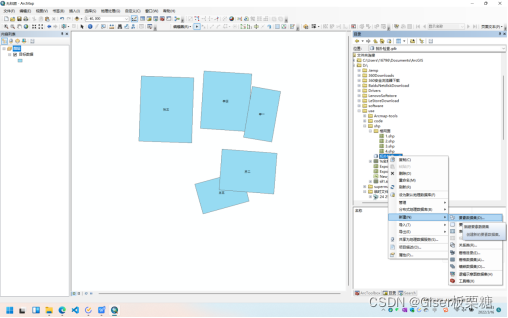

 8.在要素数据集上右击-新建-新建拓扑

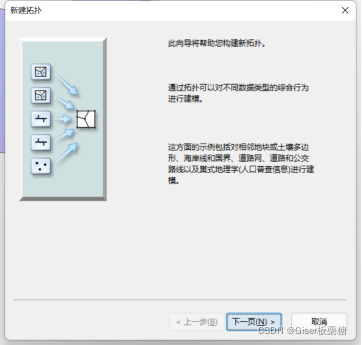

 9.点击下一步

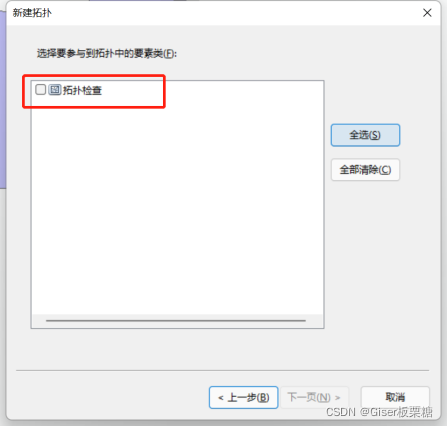

 10勾选需要进行拓扑的数据，点击下一步

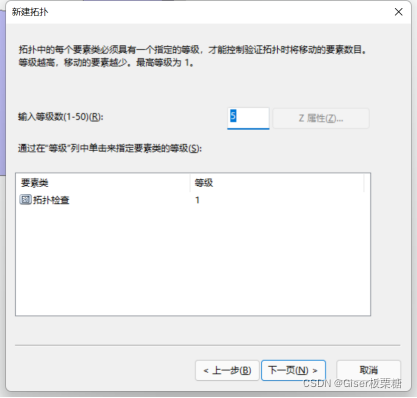

 11.设置拓扑检查的级别

一般情况下选择默认

 12.添加拓扑规则

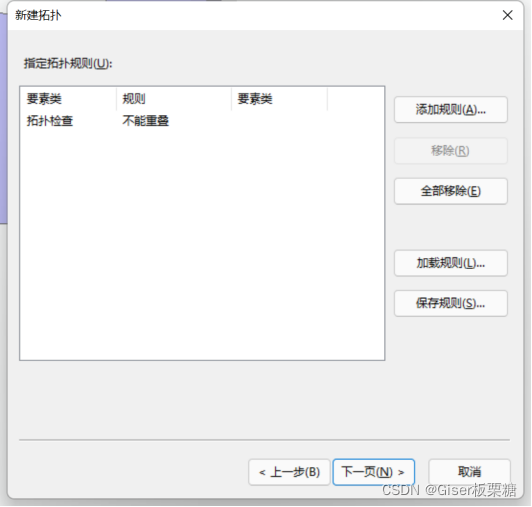

常用规则有两个，不能有空隙和不能重叠，对于只是想检查是否相交，只需要添加不能重叠的规则就可以，设置好之后点击确定

 13.点击下一页

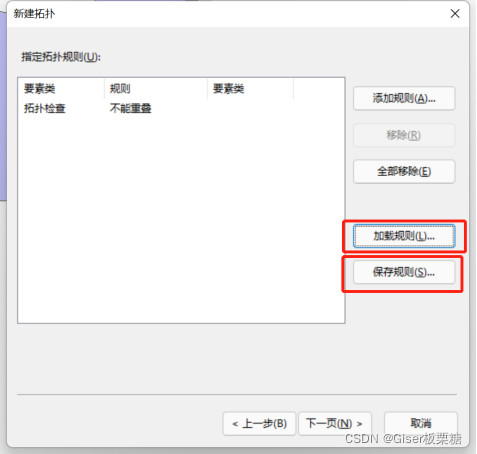

扩展知识：对于项目中固定要使用且比较复杂的拓扑规则，在新建完之后可以保存拓扑规则到电脑中，方便下次引用，如果拓扑规则不打算复用，直接点击下一页

 14.点击完成

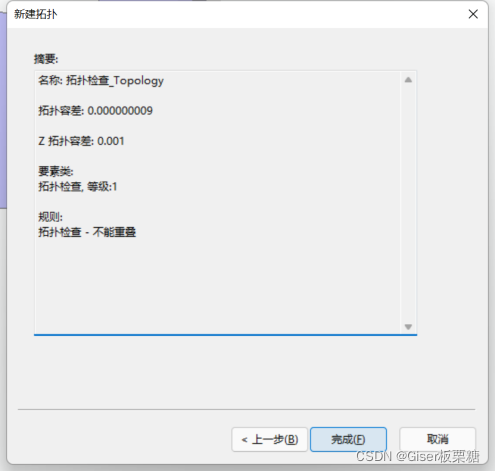

这是拓扑设置的总结页面，推荐仔细查看下，细心总是好一些

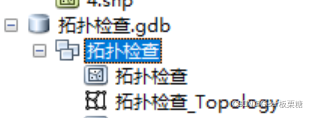

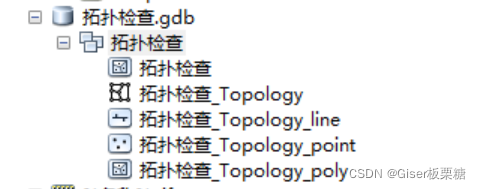

 此时新建完拓扑的框架如下图所示：

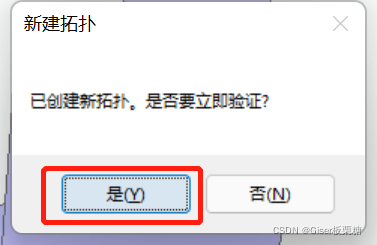

 15.点击完成后，会弹出验证拓扑的界面，点击是

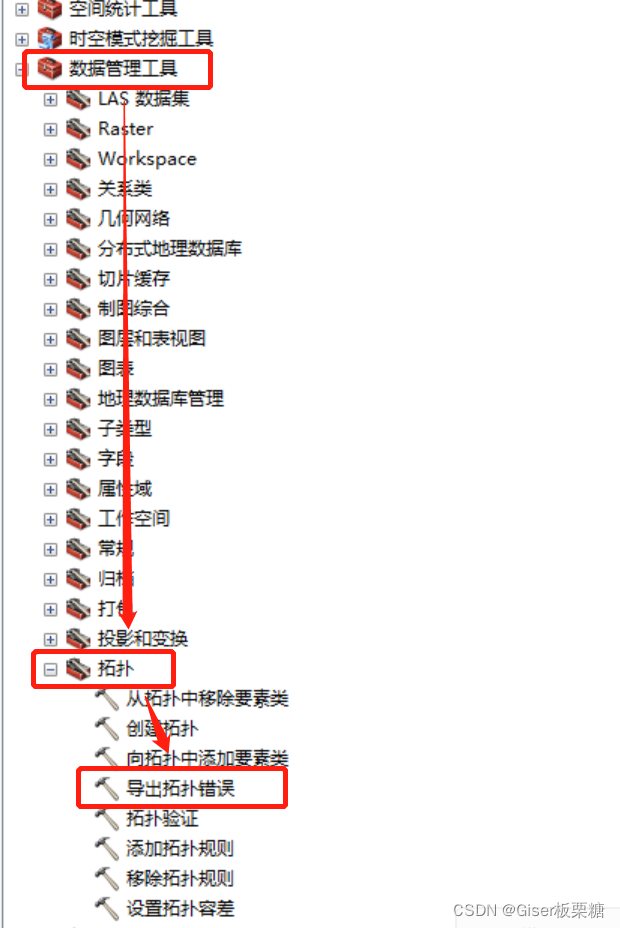

 16.使用工具——数据管理工具-拓扑-导出拓扑错误

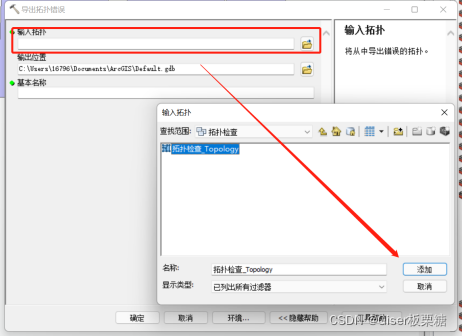

 17.找到验证后的拓扑规则，输入到处理工具中

注意看图标，拓扑规则的图标是一张网

18.点击确定，稍等片刻，结果就会输出到窗口

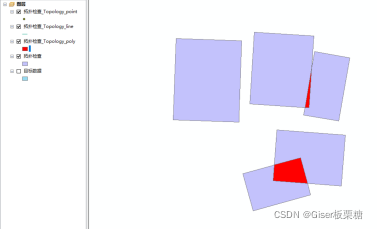

如下图所示：

 19.为需要检查的拓扑错误设置亮眼的颜色

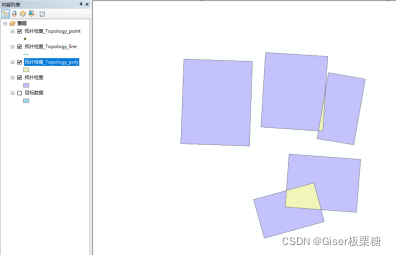

拓扑检查的框架如下图所示

Topology是拓扑的英文

Topology point是具有拓扑错误的点

Topology line是具有拓扑错误的线

Topology poly是具有拓扑错误的面

以上的拓扑错误的点线面的属性表为空说明没有相应的拓扑错误

以上所有是拓扑检查的全部步骤，后期拓扑如何修改，我会再写一篇文章进行记录。
