前言
买了小熊派的开发板，将demo code验证完成之后就放下了。刚好最近工作也在做OTA相关的开发，发现自己对于升级的功能还不够了解，在码云找到了一位大神基于RTThread的RT-FOTA代码，基本与RTThread的BootLoader功能一致，闲来无事，将这个移植适配到小熊派开发板。

一、RT-FOTA介绍

码云仓库中的地址为 https://gitee.com/Aladdin-Wang/RT-FOTA-STM32L431
摘抄自仓库的readme：
为了能让开发者快速掌握 OTA 升级这把利器，RT-Thread 开发团队提供了通用的Bootloader。开发者通过该 Bootloader 即可直接使用 RT-Thread OTA 功能，轻松实现对设备端固件的管理、升级与维护。

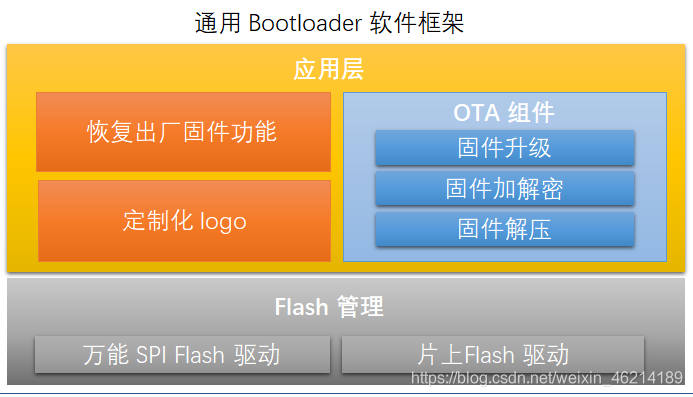

下图展示了 RT-Thread 通用 Bootloader 的软件框架：
在这里插入图片描述
RT-Thread 开发团队的官方Bootloader以bin文件形式提供，在线获取地址： http://iot.rt-thread.com

RT-FOTA功能介绍：

支持RTT官方的RBL打包软件，使用方式也一致。目前支持包括CRC32、AES256、quicklz和fastlz功能；
支持命令行模式（FINSH组件）和出厂固件恢复；
支持FLASH分区（FAL组件）；
增加fota和ymdown命令；
其他功能可自行方便扩展；
关于RT-FOTA的基本移植操作请参看代码仓库的readme

二、适配驱动外设的代码

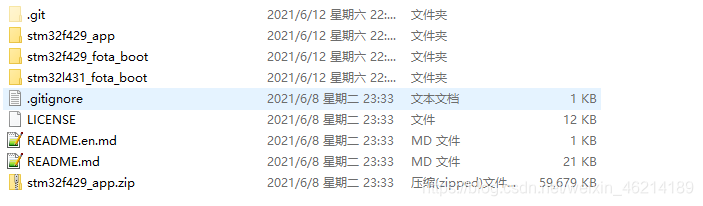

下载源码之后，里面包括了stm32f429和stm32l431的两个boot工程和一个stm32f429的app工程。
在这里插入图片描述
由于小熊派开发板使用的stm32L431，我们基于stm32L431的工程进行代码适配移植。

2.1 修改signal_led的配置

在rtconfig.h中配置小熊派开发板LED

#define RT_FOTA_SIGNAL_LED
#define RT_FOTA_SIGNAL_LED_GPIOX     GPIOC
#define RT_FOTA_SIGNAL_LED_GPIO_PIN  GPIO_PIN_13
#define RT_FOTA_SIGNAL_LED_ON_LEVEL  GPIO_PIN_RESET

2.2 修改按键的配置

在rtconfig.h中配置小熊派开发板KEY1

#define RT_FOTA_DEFAULT_KEY
#define RT_FOTA_DEFAULT_KEY_CHK_TIME 10
#define RT_FOTA_DEFAULT_KEY_GPIOX	 GPIOB
#define RT_FOTA_DEFAULT_KEY_GPIO_PIN GPIO_PIN_2
