5.1-操作系统的状态机模型

复习

• 并发……就这么……讲完了……
  • 理解的方式：“玩一玩” 示例代码

---

本次课回答的问题

• Q: 听说操作系统也是程序。那到底是鸡生蛋还是蛋生鸡？

---

本次课主要内容

• 软件和硬件的桥梁
• 操作系统的加载和初始化
• AbstractMachine 代码导读

一、自己动手写操作系统

时事热评

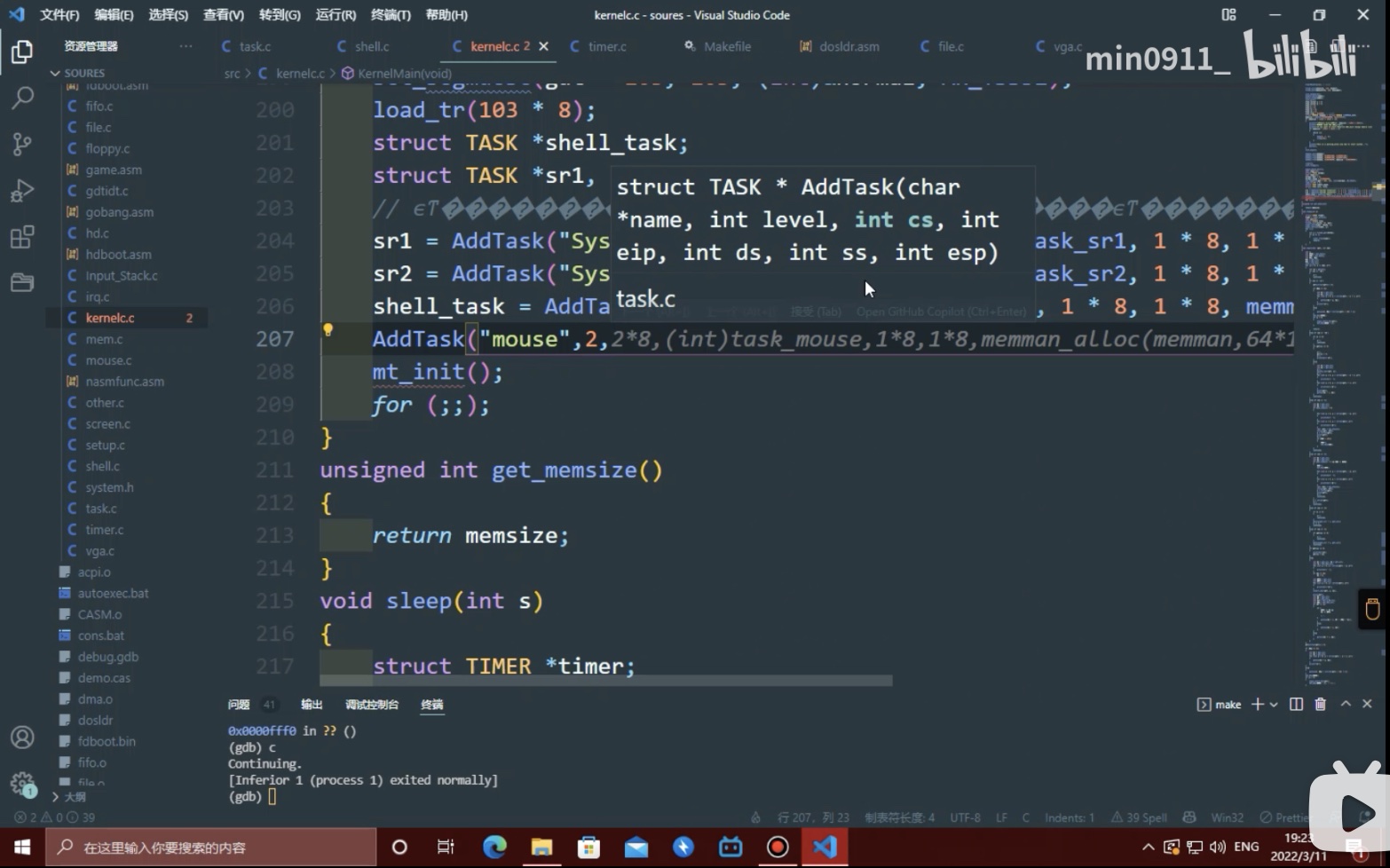

小学生写了三个月的操作系统是什么样的？

• 看到 i386 就知道了嘛

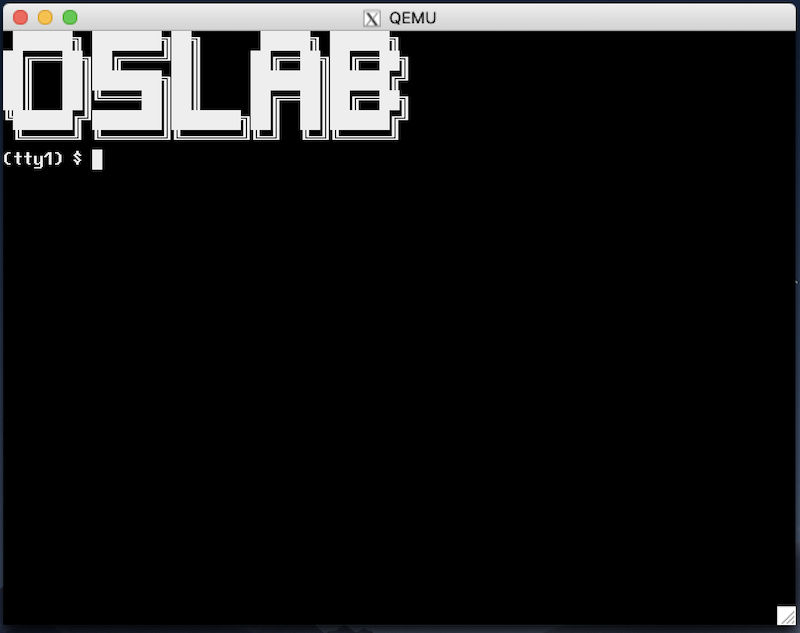

本学期的 OSLabs

热身实验

• Lab0 (amgame): 熟悉代码框架

---

正经实验

• Lab1 (pmm): Physical memory management
  • 多处理器 (bare-metal) 上的 kalloc/free
• Lab2 (kmt): Kernel multi-threading
  • 中断和异常驱动的上下文 (线程) 切换
• Lab3 (uproc): User processes
  • 虚拟地址空间、用户态进程和系统调用
• Lab4 (vfs): Virtual file system
  • devfs, procfs, 简单的文件系统；ELF 加载器

实现操作系统：到底有多难？

心路历程

• 曾经的我：哇！这也可以？
• 现在的我：哦。呵呵呵。

韩寒：“被小学生支配的恐惧，而我也曾对那种力量，一无所知。”

• 「护球像梅西，射门像贝利」的金山区齐达内，满怀期待地去和儿童预备队比赛，结果被灌了 20 多球。

Bill Gates: 我选择退学。

大学的真正意义

将已有的知识和方法重新消化，为大家建立好 “台阶”，在有限的时间里迅速赶上数十年来建立起的学科体系。

今天的学术界可比 Bill Gates 的时代卷多了

• 学术界基本没啥是需要一个毛头小伙子来教的

---

例子：破除 “写操作系统很难”、“写操作系统很牛” 的错误认识

• 操作系统真的就是个 C 程序
• 你只是需要 “被正确告知” 一些额外的知识
  • 然后写代码、吃苦头
  • 从而建立正确的 “专业世界观”

例子

“专业世界观” 的例子 (这些都没啥，paper 都发不了)

• 写 x86 模拟器的时候，不知道哪条指令错了，怎么办？

  • 做操作系统实验的时候，如果遇到神秘 CPU Reset，怎么办？

• 做实验做不下去的时候，该实现什么工具？

---

“专业世界观” 的学习方法

• 经典研究论文 (OSDI, SOSP, ATC, EuroSys, …)
• 久经考验的经典教学材料 (xv6, OSTEP, CSAPP, …)
• 海量的开源工具 (GNU 系列, qemu, gdb, …)
• 第三方资料，慎用 (tutorials, osdev wiki, …)

二、硬件和软件的桥梁

C 程序

我们已经知道如何写一个 “最小” 的 C 程序了：

• minimal.S
• 不需要链接任何库，就能在操作系统上运行

#include <sys/syscall.h>

.globl _start
_start:
  movq $SYS_write, %rax   // write(
  movq $1,         %rdi   //   fd=1,
  movq $st,        %rsi   //   buf=st,
  movq $(ed - st), %rdx   //   count=ed-st
  syscall                 // );

  movq $SYS_exit,  %rax   // exit(
  movq $1,         %rdi   //   status=1
  syscall                 // );

st:
  .ascii "\033[01;31mHello, OS World\033[0m\n"
ed:

# 编译链接
gcc -c minimal.S && ld minimal.o && file a.out
# a.out: ELF 64-bit LSB executable, x86-64, version 1 (SYSV), statically linked, not stripped

# 查看汇编代码
objdump -d a.out | less

a.out：     文件格式 elf64-x86-64
Disassembly of section .text:
0000000000401000 <_start>:
  401000:       48 c7 c0 01 00 00 00    mov    $0x1,%rax
  401007:       48 c7 c7 01 00 00 00    mov    $0x1,%rdi
  40100e:       48 c7 c6 2e 10 40 00    mov    $0x40102e,%rsi
  401015:       48 c7 c2 1c 00 00 00    mov    $0x1c,%rdx
  40101c:       0f 05                   syscall
  40101e:       48 c7 c0 3c 00 00 00    mov    $0x3c,%rax
  401025:       48 c7 c7 01 00 00 00    mov    $0x1,%rdi
  40102c:       0f 05                   syscall

# gdb调试
gdb a.out
starti
layout src
layout asm
si

[Inferiprocess 28230 In: _startted with code 01]                          L??   PC: 0x40101c
0x0000000000401000 in _start ()
0x0000000000401007 in _start ()
0x000000000040100e in _start ()
0x0000000000401015 in _start ()
0x000000000040101c in _start ()
Hello, OS World
0x000000000040101e in _start ()
0x0000000000401025 in _start ()
0x000000000040102c in _start ()
[Inferior 1 (process 27863) exited with code 01]

---

“程序 = 状态机” 没问题

• 带来更多的疑问
  • 但谁创建的这个状态机？？？
    • 当然是操作系统了……呃……
  • 这个程序可以在没有操作系统的硬件上运行吗？
    • “启动” 状态机是由 “加载器” 完成的
    • 加载器也是一段程序 (状态机)
    • 这个程序由是由谁加载的？

Bare-metal 与程序员的约定

为了让计算机能运行任何我们的程序，一定存在软件/硬件的约定

• CPU reset 后，处理器处于某个确定的状态
  • PC 指针一般指向一段 memory-mapped ROM
    • ROM 存储了厂商提供的 firmware (固件)
  • 处理器的大部分特性处于关闭状态
    • 缓存、虚拟存储、……
• Firmware (固件，厂商提供的代码)
  • 将用户数据加载到内存
    • 例如存储介质上的第二级 loader (加载器)
    • 或者直接加载操作系统 (嵌入式系统)

x86 Family: CPU Reset 行为

CPU Reset (Intel® 64 and IA-32 Architectures Software Developer’s Manual, Volume 3A/3B)

• 寄存器会有初始状态

  • EIP = 0x0000fff0

  •   CR0 = 0x60000010


    • 16-bit 模式

  •   EFLAGS = 0x00000002


    • interrupt disabled

• TFM (5,000 页 by 2019)

  • 最需要的 Volume 3A 只有 468 页

CPU Reset 之后：发生了什么？

《计算机系统基础》：不仅是程序，整个计算机系统也是一个状态机

• 从 PC (CS:IP) 指针处取指令、译码、执行……
• 从 firmware 开始执行
  • ffff0 通常是一条向 firmware 跳转的 jmp 指令

---

Firmware: BIOS vs. UEFI

• 都是主板/主板上外插设备的软件抽象
  • 支持系统管理程序运行
• Legacy BIOS (Basic I/O System)
• UEFI (Unified Extensible Firmware Interface)

Legacy BIOS: 约定

Firmware 必须提供机制，将用户数据载入内存

• Legacy BIOS 把第一个可引导设备的第一个扇区加载到物理内存的 7c00 位置
  • 此时处理器处于 16-bit 模式
  • 规定 CS:IP = 0x7c00, (R[CS] << 4) | R[IP] == 0x7c00
    • 可能性1：CS = 0x07c0, IP = 0
    • 可能性2：CS = 0, IP = 0x7c00
  • 其他没有任何约束

能不能看一下代码？

Talk is cheap. Show me the code. ——Linus Torvalds

有没有可能我们真的去看从 CPU Reset 以后每一条指令的执行？

计算机系统公理：你想到的就一定有人做到。

• 模拟方案：QEMU
  • 传奇黑客、天才程序员 Fabrice Bellard 的杰作
    • QEMU, A fast and portable dynamic translator (USENIX ATC’05)
    • Android Virtual Device, VirtualBox, … 背后都是 QEMU
• 真机方案：JTAG (Joint Test Action Group) debugger
  • 一系列 (物理) 调试寄存器，可以实现 gdb 接口 (!!!)

调试 QEMU: 确认 Firmware 的行为

亲眼确认 Firmware 到底是不是会加载启动盘第一个扇区到 0x7c00 内存位置！

调试 QEMU 模拟器

• 查看 CPU Reset 后的寄存器
  • info registers
• 查看 0x7c00 内存的加载
  • watch *0x7c00 - 《计算机系统基础》的良苦用心
  • 查看当前指令 x/i ($cs * 16 + $rip)
  • 打印内存 x/16xb 0x7c00
• 进入 0x7c00 代码的执行
  • b *0x7c00, c (撒花！我们一会再回来)

鸡和蛋的问题解决

有个原始的鸡：Firmware

• 代码直接存在于硬件里
• CPU Reset 后 Firmware 会执行
  • 加载 512 字节到内存 (Legacy Boot)
  • 然后功成身退

---

Firmware 的另一用处

• 放置一些 “绝对安全的代码”
  • BIOS 中断 (Hello World 是如何被打印的)
  • ARM Trusted Firmware
    • Boot-Level 1, 2, 3.1, 3.2, 3.3
    • U-Boot: the universal boot loader

小插曲：Firmware 的病毒 (1998)

Firmware 通常是只读的 (当然……)

• Intel 430TX (Pentium) 芯片组允许

  写入 Flash ROM

  • 只要向 Flash BIOS 写入特定序列，Flash ROM 就变为可写
    • 留给 firmware 更新的通道
  • 要得到这个序列其实并不困难
    • 似乎文档里就有 🤔 Boom……

---

CIH 的作者陈盈豪被逮捕，但并未被定罪

今天的 Firmware: UEFI

IBM PC 所有设备/BIOS 中断是有 specification 的 (成就了 “兼容机”)

• 今天的 boot loader 面临麻烦得多的硬件：
  • 指纹锁、不知名厂商生产网卡上的网络启动、USB 上的蓝牙转接器连接的蓝牙键盘、……

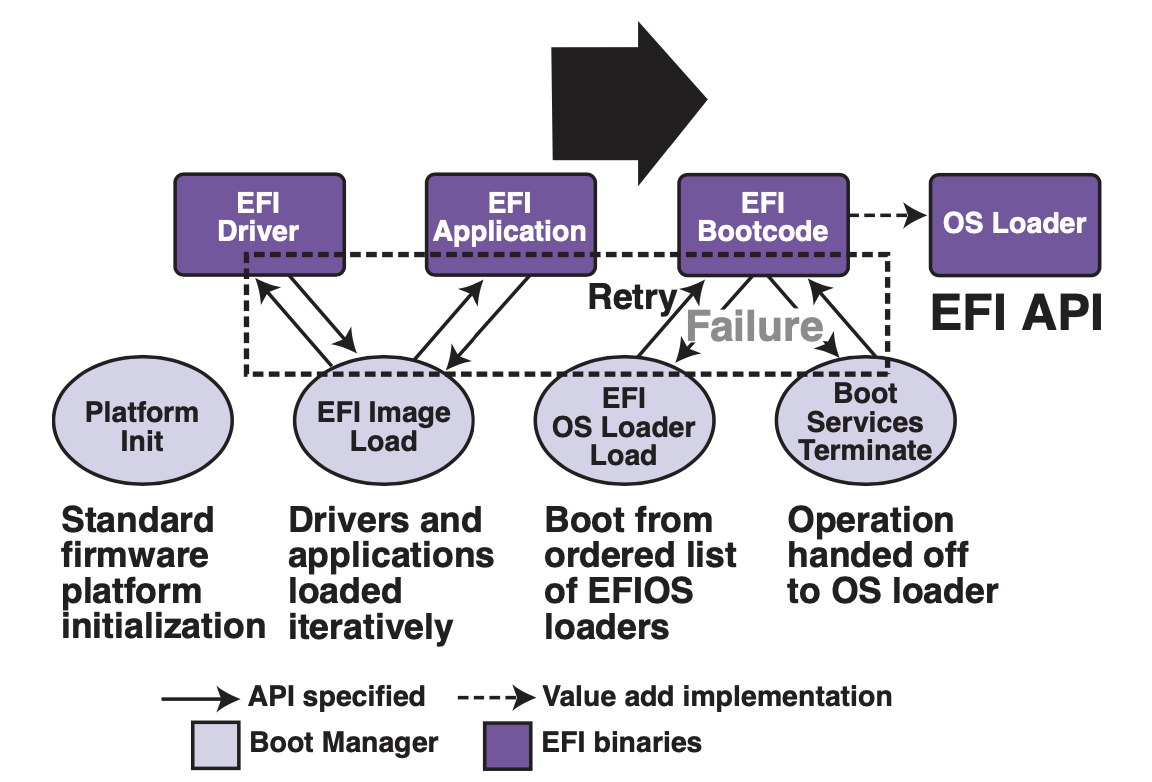

UEFI 上的操作系统加载

标准化的加载流程

• 盘必须按 GPT (GUID Partition Table) 方式格式化
• 预留一个 FAT32 分区 (lsblk/fdisk 可以看到)
• Firmware 加载任意大小的 PE 可执行文件 .efi
  • 没有 legacy boot 512 字节限制
  • EFI 应用可以返回 firmware

---

更好的程序支持

• 设备驱动框架
• 更多的功能，例如 Secure Boot，只能启动 “信任” 的操作系统

三、操作系统的状态机模型

“操作系统” 的状态机已经启动

Firmware 和 boot loader 共同完成 “操作系统的加载”

• 初始化全局变量和栈；分配堆区 (heap)
• 为 main 函数传递参数
  • 谁给操作系统传递了参数？
  • 如何实现参数传递？

---

进入 C 代码之后

• 完全遵循 C 语言的形式语义
• 但有一些行为 “补充” —— AbstractMachine API

操作系统：是个 C 程序

一个迷你 “操作系统” thread-os.c

• make 会得到一个 “磁盘镜像”，好像魔法一样
  • 就跟你们第一次用 IDE 的时候按一个键就可以编译运行一样

#include <am.h>
#include <klib.h>
#include <klib-macros.h>

#define MAX_CPU 8

typedef union task {
  struct {
    const char *name;
    union task *next;
    void      (*entry)(void *);
    Context    *context;
  };
  uint8_t stack[8192];
} Task;

Task *currents[MAX_CPU];
#define current currents[cpu_current()]

// user-defined tasks

int locked = 0;
void lock()   { while (atomic_xchg(&locked, 1)); }
void unlock() { atomic_xchg(&locked, 0); }

void func(void *arg) {
  while (1) {
    lock();
    printf("Thread-%s on CPU #%d\n", arg, cpu_current());
    unlock();
    for (int volatile i = 0; i < 100000; i++) ;
  }
}

Task tasks[] = {
  { .name = "A", .entry = func },
  { .name = "B", .entry = func },
  { .name = "C", .entry = func },
  { .name = "D", .entry = func },
  { .name = "E", .entry = func },
};

// ------------------

Context *on_interrupt(Event ev, Context *ctx) {
  extern Task tasks[];
  if (!current) current = &tasks[0];
  else          current->context = ctx;
  do {
    current = current->next;
  } while ((current - tasks) % cpu_count() != cpu_current());
  return current->context;
}

void mp_entry() {
  iset(true);
  yield();
}

int main() {
  cte_init(on_interrupt);

  for (int i = 0; i < LENGTH(tasks); i++) {
    Task *task    = &tasks[i];
    Area stack    = (Area) { &task->context + 1, task + 1 };
    task->context = kcontext(stack, task->entry, (void *)task->name);
    task->next    = &tasks[(i + 1) % LENGTH(tasks)];
  }
  mpe_init(mp_entry);
}

AbstractMachine 对 “C 程序语义” 做出的扩充

TRM + MPE

• 完全等同于多线程 (处理器相当于线程) - L1/native
• IOE API: 完全是普通的库函数
  • 同一设备的数据竞争 = undefined behavior

CTE

• 允许创建多个执行流 (类比协程) - M2
• yield 主动切换；会被中断被动打断
• on_interrupt 会拦截到中断事件

VME

• 允许创建一个 “经过地址翻译的执行模式”
• 通过 CTE API 管理

四、RTFSC 时间

(0) 生成镜像和启动虚拟机

如果使用 “土办法”，你很可能被淹没在 Makefile 中

• 读懂 Makefile 需要 STFW, RTFM，大量的精力
• 虽然花点时间读是值得的，但很可能读了很久都没读到重要的地方

---

花一点时间想 “应该怎么做”

• 花几分钟创建一个小工具：“AbstractMachine 构建理解工具”
  • UNIX Philosophy: keep it simple, stupid
  • everything is a file; write things to work together using text interface
• Get out of your comfort zone

(0) 生成镜像和启动虚拟机 (cont’d)

观察 AbstractMachine 程序编译过程的正确方法：

make -nB \
  | grep -ve '^\(\#\|echo\|mkdir\|make\)' \
  | sed "s#$AM_HOME#\$AM_HOME#g" \
  | sed "s#$PWD#.#g" \
  | vim -

• Command line tricks
  • make -nB (RTFM)
  • grep: 文本过滤，省略了一些干扰项
    • echo (提示信息), mkdir (目录建立), make (sub-goals)
  • sed: 让输出更易读
    • 将绝对路径替换成相对路径
  • vim: 更舒适的编辑/查看体验

(0) 生成镜像和启动虚拟机 (cont’d)

想要看得更清楚一些？

•   :%s/ /\r /g


  • 每一个命令就像 “一句话”

---

编译

• -std=gnu11, m64, -mno-sse, -I, -D, … (这对你配置 vscode 很重要)

链接

• -melf_x86_64, -N, -Ttext-segment=0x00100000
• 链接了需要的库 (am-x86_64-qemu.a, klib-x86_64-qemu.a)

彩蛋

• make html

(1) 启动加载器 (Boot Loader)

512 字节中的代码，假设了镜像格式 (真正的的加载器有很多 stages)

• 16-bit → 32-bit
• ELF32/64 的加载器
  • 按照约定的磁盘镜像格式加载

---

代码讲解：

• am/src/x86/qemu/boot/start.S和main.c
  • 它们都可以调试！

if (elf32->e_machine == EM_X86_64) {
  ((void(*)())(uint32_t)elf64->e_entry)();
} else {
  ((void(*)())(uint32_t)elf32->e_entry)();
}

总结

本次课回答的问题

• Q: 操作系统也是程序，它如何用状态机如何定义？

---

Take-away message

• 一切皆可调试 (包括 firmware)
  • 理解操作系统是如何被启动的
  • 学会使用 gdb (必备生存技能)
• 操作系统也是程序
  • AbstractMachine 扩展了程序的语义，仅此而已
