抖音TS音视频流的探索

抖音TS音视频流的探索

1、什么是TS

原文：

图1-1

图1-2

翻译：

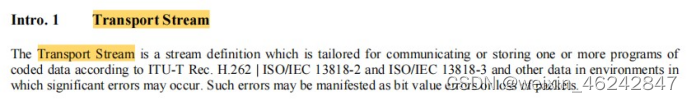

TS流是一种根据H.262|ISO/IEC13818-2和ISO/IEC13818-3以及其他可能发生重大错误的环境中的数据而定义的流，它专为一个或多个节目的编码数据通信或存储定制。这种错误可以表现为位值错误或数据包的丢失。

翻译图1-1

TS流将具有一个或多个独立时基的一个或多个节目组合成单个流。

翻译图1-2

理解：

TS是将一个或多个节目复合成单一的流。

2、TS流的结构

原文：

图2-1

翻译：无

理解：

由图2-1看出TS流是由一个个包组成。每个包又分成头部header和负载payload。

3、什么是TS包

原文：

!

图3-1

图3-2

图3-3

翻译：

TS流数据包以一个4字节的前缀开始，该前缀包含表2-2中定义的13位数据包ID（PID）。PID通过程序特定信息（PSI）表识别传输流数据包中包含的数据内容。一个PID值的TS流包携带一个且仅一个基本流的数据。

翻译图3-1

payload：payload指的是数据包中报头字节后面的字节。例如，某些传输流数据包的有效负载包括PES_packet_header及其PES_packet_data_bytes、pointer_field和PSI部分或私有数据；但PES_packet_payload只包含PES_packet_data_bytes。传输流数据包报头和自适应字段不是有效负载。

翻译图3-3

理解：

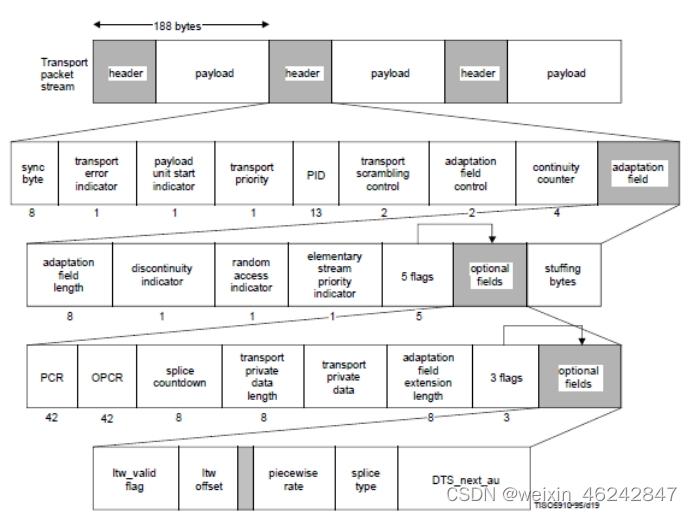

由图3-2可以看出TS包由头部header和负载payload组成，

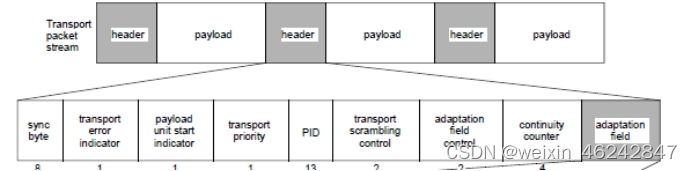

其中header的组成部分如下图示意：

其中payload又含有PES_packet_header(PES包头)和PES_packet_data_bytes(PES包的数据)，指针域，

私有数据，PSI sections五个部分组成。

4、TS包长？

原文：

翻译：

传输流数据包的长度为188字节。

理解：

正常的包有188个字节，文档缺失了一种情况，有种特殊的包是在原 188字节的尾部再加 16 个字节作为校验位，用于校验前188字节传输正确，有204个字节。

所以ts包长是 188 或 204

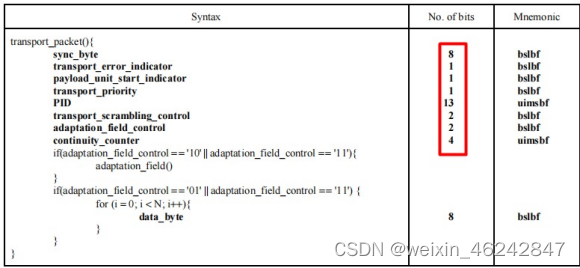

包头4个字节的理解如下：

由方法体里的字段可以统计出32位，转换后为4字节。

5、什么是ES

原文：

图5-1

翻译：

ES(系统):编码视频、编码音频或其他编码位之一的通用术语，PES报文流。一个基本流以一个且只有一个stream_id的PES报文序列携带。

翻译图5-1

理解：

ES是一个音视频基本流。

6、什么是PES？

原文：

图6-1

图6-2

翻译：

ES流被打包后的缩写。

PES流（系统）：PES流由PES包组成，所有payload都由来自单个ES流的数据组成，所有这些数据都具有相同的stream_id。此时将应用特定的语义约束。请参考TITU-TRec。H.222.0 | ISO/IEC 13818-1.

理解：

ES里分为多个PES流，PES里又含有packet header和packet data两个部分

7、PES放在哪里？

原文：

图7-1

翻译：

payload：payload指的是数据包中报头字节后面的字节。例如，某些传输流数据包的有效负载包括PES_packet_header及其PES_packet_data_bytes、pointer_field和PSI部分或私有数据；但PES_packet_payload只包含PES_packet_data_bytes。TS流数据包报头和自适应字段不是payload。

翻译图7-1

理解：

的字节。例如，某些传输流数据包的有效负载包括PES_packet_header及其PES_packet_data_bytes、pointer_field和PSI部分或私有数据；但PES_packet_payload只包含PES_packet_data_bytes。TS流数据包报头和自适应字段不是payload。

翻译图7-1

理解：

PES包被放在TS包的payload中.
