VRRP协议原理与配置

前言

单点故障问题：网络中只有一台网关路由器工作，当这一台路由器出现问题，则会造成用户无法访问的问题

解决：

高可用：在一个服务环境下，除主路由器外，还有一个或多个路由器处于待机或者处于活动状态，防止主路由器出现问题，可以代替主路由器工作。

负载均衡：数据可以从主路由器通过，还有一部分会从备用路由器通过。分担主路由器的工作。

VRRP的作用

1.确定身份。确定谁是Master路由器，谁是Backup路由器

2.识别故障，承担工作。当Master路由器出现故障时，Backup路由器能够识别Master路由器出现的故障，并承担Master路由器的工作

3.故障排除还原状态。当Master路由器恢复后，会通过一个机制将工作还回Master路由器，但是还只要看优先级

4.解决网关冲突

VRRP的三个状态

1.初始状态：决定主备

2.主状态：Master路由器发送vrrp报文，转发数据；当Master路由器重新恢复时，会重新开启初始状态，看优先级决定主备

3.备状态：监听vrrp报文，一旦收不到Master路由器的报文，Backup路由器会抢占位置，当Master路由器重新恢复时，还是根据优先级决定主备

VRRP的工作原理

1.互发vrrp报文，看优先级，决定主备

3.状态维持，Master路由器不断发送vrrp报文，声明目前没有问题

4.Master路由器出现问题，Backup路由器在一定时间内未收到vrrp报文，则会成功为Master路由器，并发送vrrp报文，声明目前已代替Master路由器

4.当Master路由器问题恢复时，则重新互发vrrp报文，谁优先级高，谁是Master路由器（注：源Master路由器不会立即抢占，立即抢占会导致数据丢失）

抢占模式（可以修改非抢占模式，默认抢占模式无延迟）

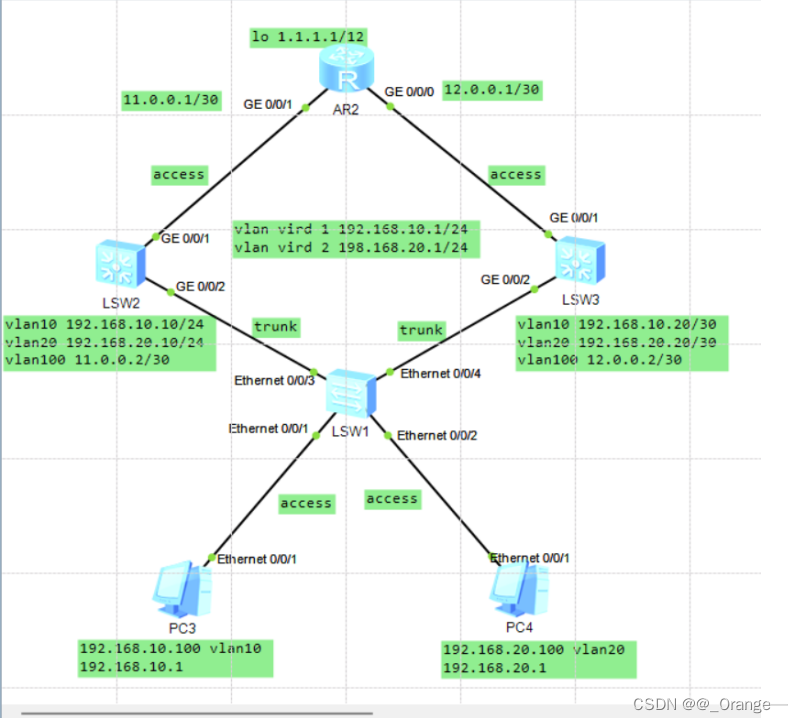

实验案例

LSW1:[Huawei]vlan batch 10 20

[Huawei]int e0/0/1

[Huawei-Ethernet0/0/1]p l a

[Huawei-Ethernet0/0/1]p d v 10

[Huawei-Ethernet0/0/1]int e0/0/2

[Huawei-Ethernet0/0/2]p l a

[Huawei-Ethernet0/0/2]p d v 20

[Huawei-Ethernet0/0/2]int e0/0/3

[Huawei-Ethernet0/0/3]p l t

[Huawei-Ethernet0/0/3]p t a v a

[Huawei-Ethernet0/0/3]int e0/0/4

[Huawei-Ethernet0/0/4]p l t

[Huawei-Ethernet0/0/4]p t a v a

LSW2：

[Huawei]vlan batch 10 20 100

[Huawei]int g0/0/2

[Huawei-GigabitEthernet0/0/2]p l t

[Huawei-GigabitEthernet0/0/2]p t a v a

[Huawei-GigabitEthernet0/0/2]int g0/0/1

[Huawei-GigabitEthernet0/0/1]p l a

[Huawei-GigabitEthernet0/0/1]p d v 100

[Huawei-GigabitEthernet0/0/1]int Vlan 10

[Huawei-Vlanif10]ip address 192.168.10.10 24 //配置虚拟IP地址

[Huawei-Vlanif10]vrrp vrid 1 virtual-ip 192.168.10.1 //配置虚拟网关1

[Huawei-Vlanif10]vrrp vrid 1 priority 120 //设置优先级

[Huawei-Vlanif10]vrrp vrid 1 preempt-mode timer delay 6 //设置抢占延时

[Huawei-Vlanif10]vrrp vrid 1 track interface GigabitEthernet 0/0/2 reduced 30 //监视下行端口，接口断开，优先级自动降30

[Huawei-Vlanif10]vrrp vrid 1 track interface GigabitEthernet 0/0/1 //监视上行端口

[Huawei-Vlanif10]int Vlan 20

[Huawei-Vlanif20]ip address 192.168.20.10 24 //配置虚拟IP地址

[Huawei-Vlanif20]vrrp vrid 2 virtual-ip 192.168.20.1 //配置指定备服务器虚拟网关

[Huawei-Vlanif20]int vlan 100

[Huawei-Vlanif100]ip address 11.0.0.2 30 //配置与上端网段路由器相连接

LSW3：

[Huawei]vlan batch 10 20 100

[Huawei]int g0/0/2

[Huawei-GigabitEthernet0/0/2]p l t

[Huawei-GigabitEthernet0/0/2]p t a v a

[Huawei-GigabitEthernet0/0/2]int g0/0/1

[Huawei-GigabitEthernet0/0/1]p l a

[Huawei-GigabitEthernet0/0/1]p d v 100

[Huawei-GigabitEthernet0/0/1]q

[Huawei]int vlan 10

[Huawei-Vlanif10]ip address 192.168.10.20 24 //配置虚拟转发IP地址

[Huawei-Vlanif10]vrrp vrid 1 virtual-ip 192.168.10.1 //配置指定主服务器及虚拟网关

[Huawei-Vlanif10]q

[Huawei]int vlan 20

[Huawei-Vlanif20]ip address 192.168.20.20 24 //转发的虚拟IP地址

[Huawei-Vlanif20]vrrp vrid 2 virtual-ip 192.168.20.1 //备服务器的虚拟网关

[Huawei-Vlanif20]vrrp vrid 2 priority 115 //设置优先级

[Huawei-Vlanif20]vrrp vrid 2 preempt-mode timer delay 6 //设置抢占延时

[Huawei-Vlanif20]vrrp vrid 2 track interface GigabitEthernet 0/0/2 reduced 30 //监视下行端口，接口断开，优先级自动降30

[Huawei-Vlanif20]vrrp vrid 2 track interface GigabitEthernet 0/0/1 //监视上行端口

[Huawei-Vlanif20]int vlan 100

[Huawei-Vlanif100]ip address 12.0.0.2 30 //配置与上端网段路由器相连接

AR2：

[Huawei]int g0/0/1

[Huawei-GigabitEthernet0/0/1]ip address 11.0.0.1 30

[Huawei-GigabitEthernet0/0/1]int g0/0/0

[Huawei-GigabitEthernet0/0/0]ip address 12.0.0.1 30

[Huawei-GigabitEthernet0/0/0]q

[Huawei]int LoopBack 1

[Huawei-LoopBack1]ip address 1.1.1.1 32 //配置环回接口的IP地址
