静态路由综合实验

目录

1.实验要求

2.子网划分

3.实验拓扑

4.配置所有节点的合法IP地址

5.配置静态路由-全网可达

6.配置DHCP

7.空接口防环

8.nat

9.telnet

---

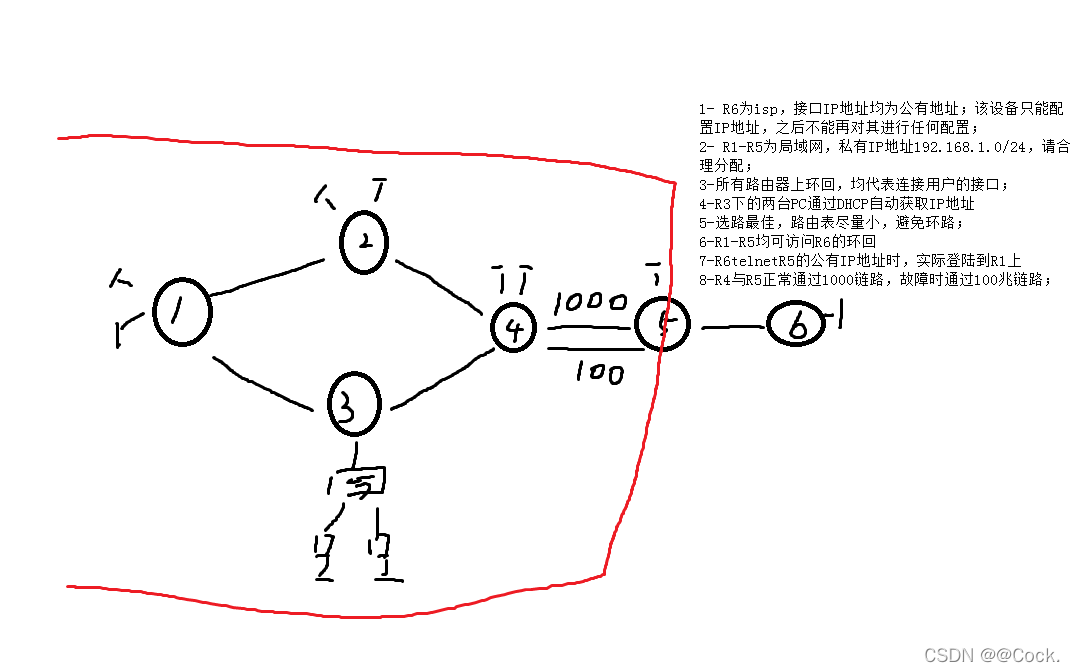

1.实验要求

2.子网划分

将192.168.1.0/24进行划分

192.168.1.0/27骨干

192.168.1.0/30

192.168.1.4/30

192.168.1.8/30

192.168.1.12/30

192.168.1.16/30

192.168.1.20/30

192.168.1.24/30预留

192.168.1.28/30预留

192.168.1.32/27路由器1

192.168.1.32/28环回1

192.168.1.48/28环回2

192.168.1.64/27路由器2

192.168.1.64/28环回1

192.168.1.80/28环回2

192.168.1.96/27路由器3

192.168.1.128/27路由器4

192.168.1.128/28环回1

192.168.1.144/28环回2

192.168.1.160/27路由器5

192.168.1.192/27预留

192.168.1.224/27预留

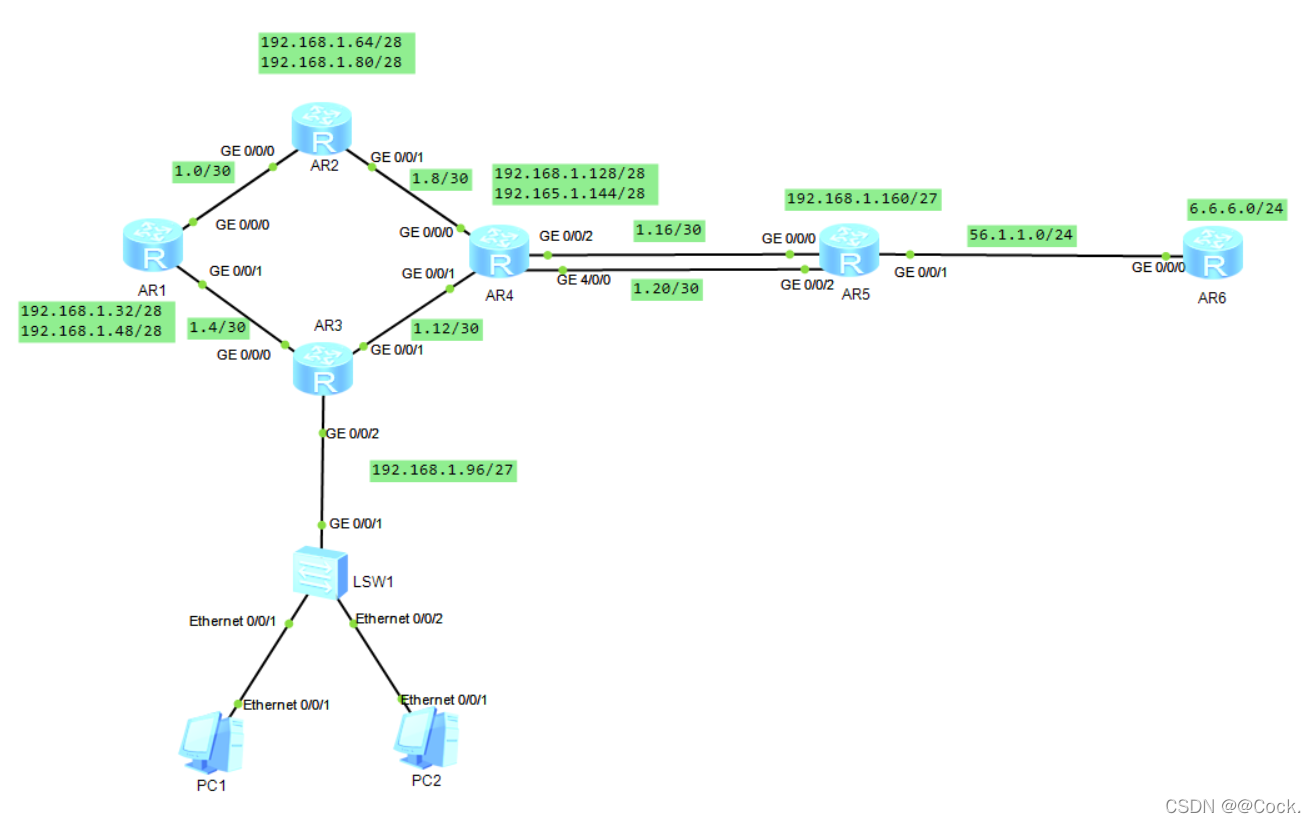

3.实验拓扑

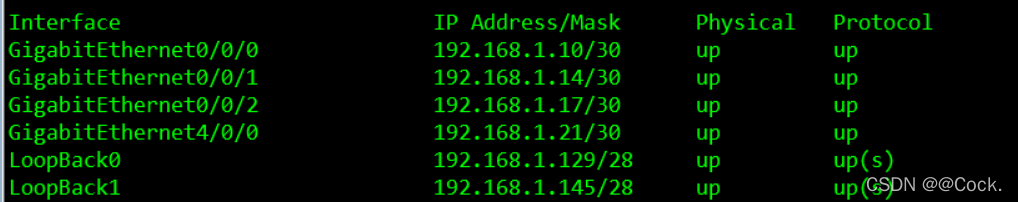

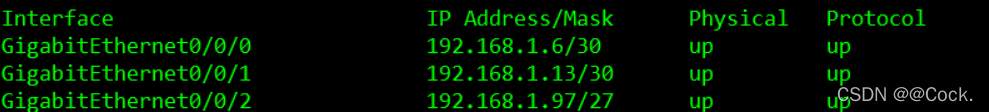

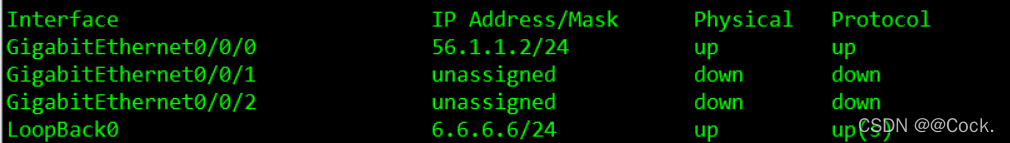

4.配置所有节点的合法IP地址

R1

R2

R3

R4

R5

R6

5.配置静态路由-全网可达

1)配置缺省路由

2)配置下一跳

3)配置浮动静态路由

4)负载均衡

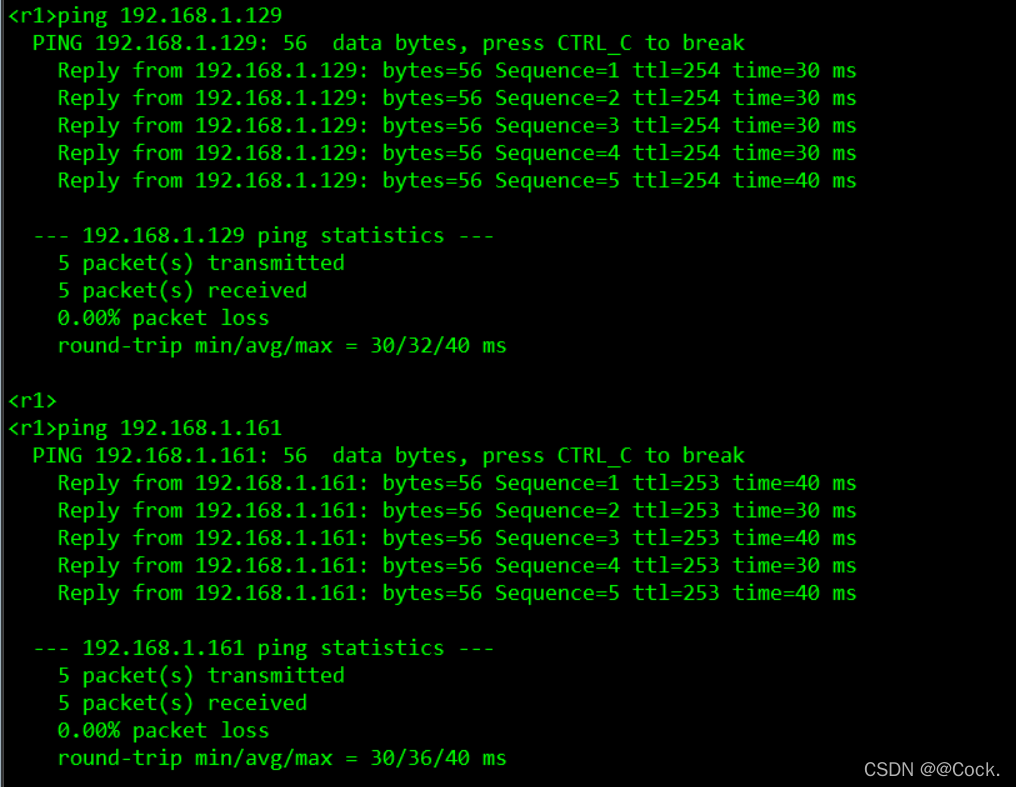

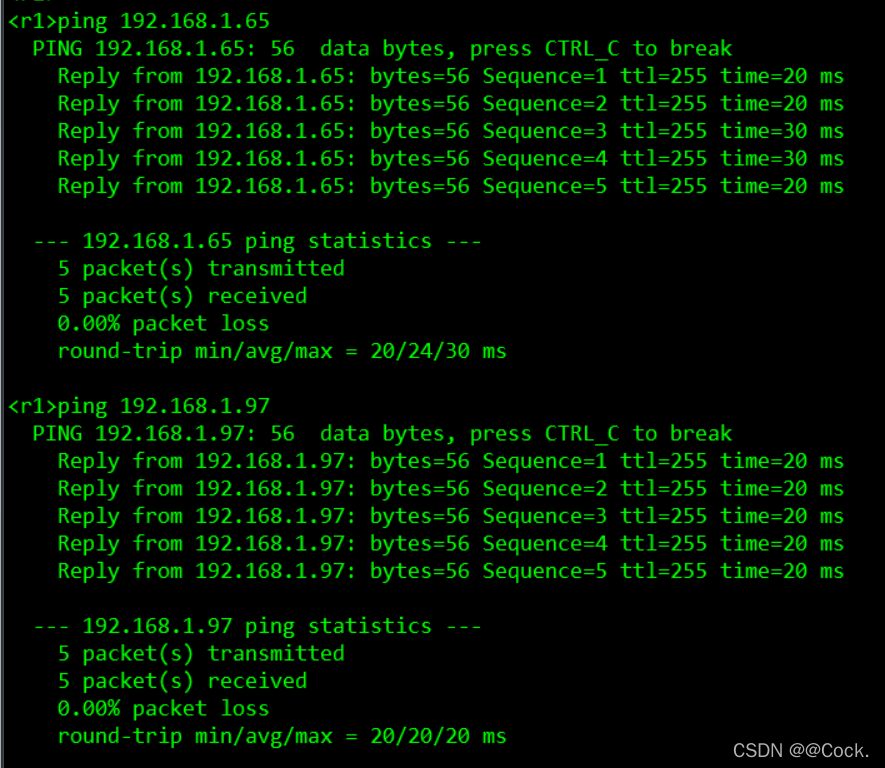

测试R1-R5间的网络是否连通

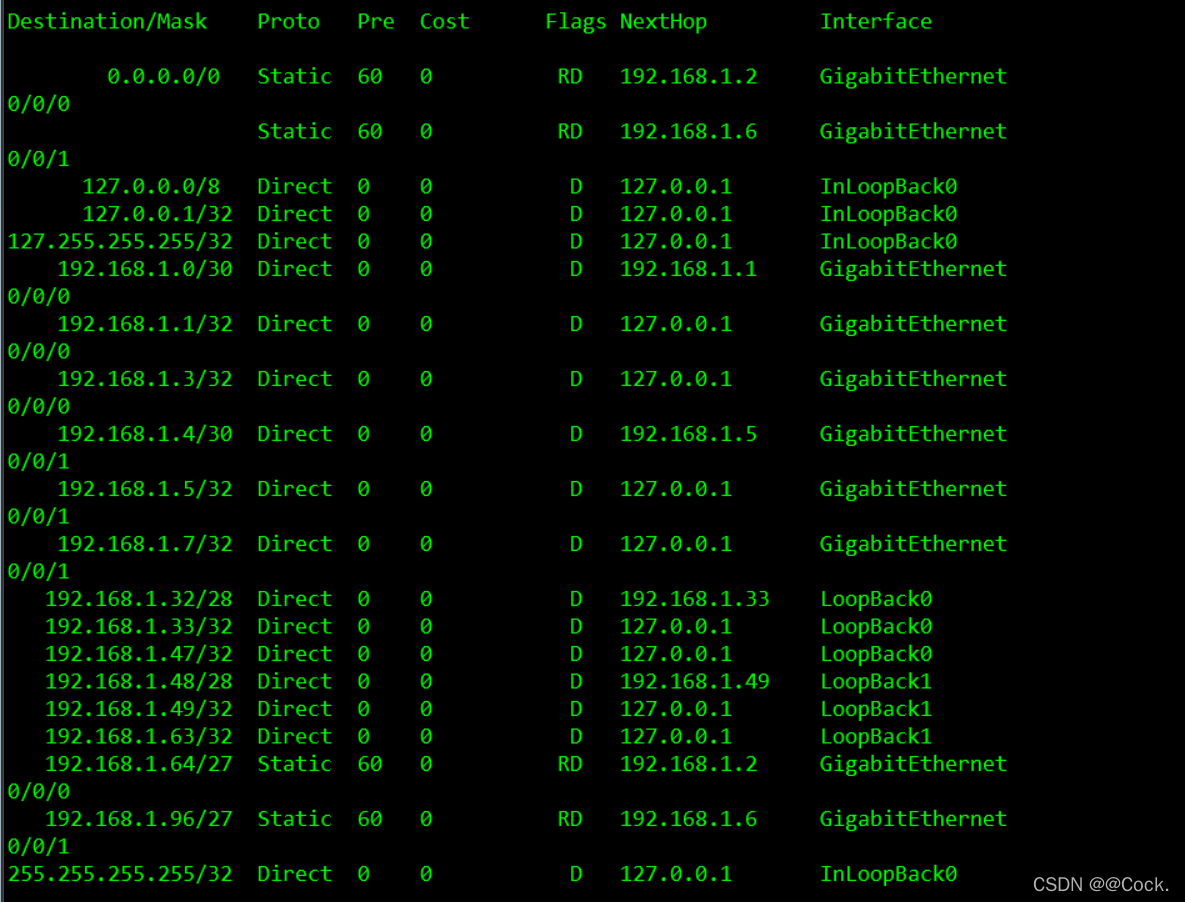

例R1

6.配置DHCP

dhcp enable 先在设备上全局开启DHCP服务功能

ip pool x 创建DHCP池塘

network x.x.x.x mask xx 关联接口,定制范围

gateway-list x.x.x.x 网关IP地址

再到需要进行地址下放的接口上,进行服务器开启

interface GigabitEthernet xxx

dhcp select global

设置PC1与PC2 IP获取方式为DHCP

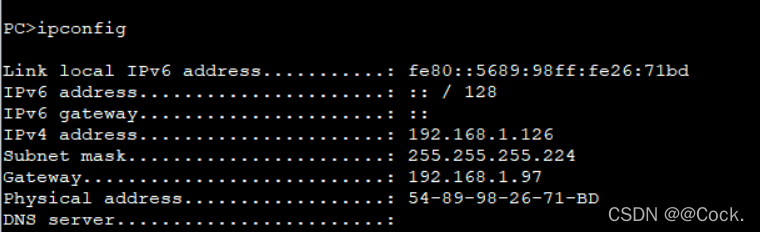

查看PC1 IP地址

7.空接口防环

[r1]ip route-static 192.168.1.32 27 NULL0

[r2]ip route-static 192.168.1.64 27 NULL0

[r3]ip route-static 192.168.1.96 27 NULL0

[r4]ip route-static 192.168.1.128 27 NULL0

[r5]ip route-static 192.168.1.160 27 NULL0

8.nat

[R5]acl 2000

[R5-acl-basic-2000]rule permit source 192.168.1.0 0.0.0.255

[R5]int g0/0/1

[R5-GigabitEthernet0/0/1]nat outbound 2000

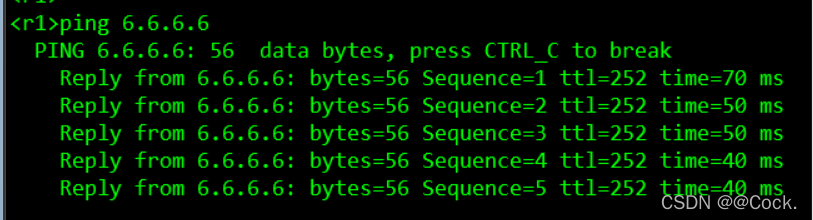

测试

9.telnet

[R1]aaa

[R1-aaa]local-user swb privilege level 15 password cipher 123

[R1-aaa]local-user swb service-type telnet

[R1]user-interface vty 0 4

[R1-ui-vty0-4]authentication-mode aaa

（2）在R5上做端口映射

[R5-GigabitEthernet0/0/1

]nat server protocol tcp global current-interface telnet inside 192.168.1.1 telnet

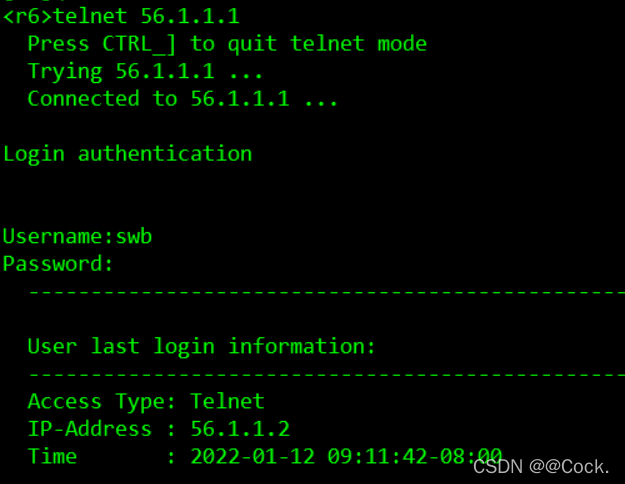

测试
