png是一种采用无损压缩算法的位图格式,其设计目的是试图替代GIF和TIFF文件格式,同时增加一些GIF文件格式所不具备的特性。
一 PNG文件结构
PNG文件由文件署名域(8字节)和最少3个数据块(Chunk)按照特定的顺序排列而成。
数据块分为两类:
关键数据块(Critical Chunk):必须包含的数据块。
辅助数据块(Ancillary Chunk):可选的数据块。
png文件署名域 | png数据块 | png数据块 | ....... | png数据块 |
二 PNG文件的标志
8字节的PNG文件署名域用来识别该文件是不是PNG文件。该域的值如下:
十进制数 | 137 80 78 71 13 10 26 10 |
十六进制数 | 89 50 4E 47 0D 0A 1A 0A |
三 PNG文件的数据块
PNG文件有两种类型的数据块。关键数据块(critical chunk)和辅助数据块(ancillary chunks)。每个数据块由4个部分组成。
名称 | 字节数 | 说明 |
Length | 4 | 指定数据块中数据域的长度,其长度不超过(2^31-1)字节 |
Chunk Type code | 4 | 数据块类型码,由ASC||字母(A~Z)(a~z)组成 |
Chunk Data | 可变 | 存储按照Chunk Type Code指定的数据 |
CRC | 4 | 存储用来检测是否有错误的循环冗余码 |
1.关键数据块有:
(1)文件头数据块IHDR(header chunk)
包含PNG文件里存储的图像数据的基本信息,作为第一个数据块出现在PNG数据流中,一个PNG数据流有且仅有一个文件头数据块。IHDR数据块的Chunk type code:0x49 48 44 52(ASCII码“IHDR”),标识该块类型
域的名称 | 字节数 | 说明 |
width | 4 | 图像宽度 |
height | 4 | 图像高度 |
bit depth | 1 | 图像深度: 索引彩色图像:1,2,4或8 灰度图像:1,2,,4,8或16 真彩色图像:8或16 |
color type | 1 | 颜色类型: 0:灰度图像,1,2,4,8或16 2:真彩色图像,8或16 3:索引彩色图像,1,2,4或8 4:带α通道数据的灰度图像,8或16 6:带α通道数据的真彩色图像,8或16 |
compression method | 1 | 压缩方法(LZ77派生算法) |
filter method | 1 | 滤波器方法 |
interlace method | 1 | 隔行扫描方法: 0:非隔行扫描 1:Adam7(由Adam M.Costell开发的7遍隔行扫描方法) |
(2)调色版数据块PLTE(paltte chunk)
它包含有与索引彩色图像(indexed-color image)相关的彩色变换数据,它仅与索引彩色图像有关,使得图像深度较小的图像,可以使用索引号来正确表示颜色。它要放在图像数据块(image data chunk)之前。PLTEPLTE数据块是定义图像的调色板信息,PLTEPLTE可以包含1~256个调色板信息,每一个调色板信息由3个字节组成:
颜色 | 字节 | 意义 |
Red | 1 | 0:黑 255:红 |
Green | 1 | 0:黑 255:绿 |
Blue | 1 | 0:黑 255:蓝 |
注意PLTE块还必需满足以下限制条件:
1.调色板的长度应为3的倍数,即PLTE块最大字节数为256 × 3 = 768 B;
2.调色板信息的数量不能超过图像深度可以表示的范围
3.对于Colour type 3的PNG图像(索引图像),PLTE块是必需的,此时调色板的颜色索引从0开始编号,然后是1,2……;对于Colour type为2和6的图像,PLTE块是可选的,此时调色板将提供一个1—256的建议颜色集,以便软件或屏幕不支持显示真彩色时量化真彩色图像;Colour type为0和4的图像中不能出现PLTE块。
(3)IDAT
图像数据块IDAT(image data chunk):它存储实际的数据,在数据流中可包含多个连续顺序的图像数据块。IDAT存放着图像真正的数据信息,因此,如果能够了解IDAT的结构,我们就可以很方便的生成PNG图像。
(4)IEND
图像结束数据IEND(image trailer chunk):它用来标记PNG文件或者数据流已经结束,并且必须要放在文件的尾部。
值 00 00 00 00 49 45 4E 44 AE 42 60 82
2.辅助数据块
- 透明信息数据块:tRNS chunk(Transparency chunk)
- 图像γ数据块:gAMA(Image gamma chunk)
- 基色和白色度数据块:cHRM(Primary chromaticities chunk)
- 标准RGB色彩空间数据块:sRGB(Standard RGB colour space chunk)
- 文本信息数据块:tEXt(Textual data chunk)
- 压缩文本数据块:zTXt Compressed textual data chunk)
- 背景颜色数据块:bKGD(Background colour chunk)
- 物理像素尺寸数据块:pHYs(Physical pixel dimensions chunk)
- 样本有效位数据块:sBIT(Significant bits chunk)
- 图像直方图数据块:hIST(Palette histogram chunk)
- 图像最后修改时间数据块:tIME(Image last-modification time chunk)
以下详细分析其中几个:
- sRGB
使用sRGB进行颜色识别和颜色管理。如果存在sRGB块,则图像样本符合sRGB色彩空间[IEC 61966-2-1]。
sRGB的Chunk Type Code为:115 82 71 66
sRGB的Chunk data由一个字节组成:
名称 字节数 说明 Rendering intent 1 0:Perceptual 适用于喜欢以输出色域为佳,而以色度精度为代价的图像,例如照片。 1:Relative colorimetric 用于需要颜色外观匹配(相对于输出设备白点)的图像,例如徽标。 2:Saturation 适用于希望保留饱和度但以色相和亮度为代价的图像,例如图表和图形。 3:Absolute colorimetric 用于需要保留绝对色度的图像,例如用于其他输出设备的图像预览(校样)。 -
gAMA,cHEM
通常在sRGB之后写入gAMA块(以及可选的cHRM块),以便与不使用sRGB块的PNG解码器兼容。当sRGB块存在时,标准建议能对其识别并进行颜色管理的解码器忽略gAMA和cHRM块,而改用sRGB块。
gAMA块和cHRM块的Chunk data部分:
gAMA Gamma 45455 cHRM White point x 31270 White point y 32900 Red x 64000 Red y 33000 Green x
30000 Green y 60000 Blue x 15000 Blue y 6000 -
pHYs
此数据块可表示物理分辨率
Chunk Type Code为:112 72 89 115
pHYs块的Chunk data由三部分构成:
名称 | 字节数 | 说明 |
Pixeis per unit,X axis | 4 | |
Pixeis per unit,Y axis | 4 | |
Unit specifier | 1 | 0: 单位未知 1:单位为米 |
实例解析
以下面这张V.png为例

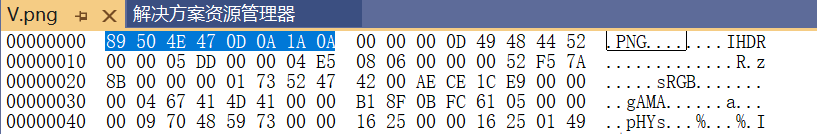

PNG文件标志
Length: 00 00 00 0D,与IHDRIHDR IHDRIHDR的13字节对应
Chunk Type Code: 49 48 44 52(ASCII码“IHDR”),标识该块类型
Chunk data部分:
Width:0x00 00 05 DD
Height:0x00 00 04 E5
Bit depth:8,表示8 bit深度
Colour type:6,带α通道数据的真彩色图像
Compression method:0
Filter method:0
Interlace method:0,非隔行扫描
CRC:0x52 F5 7A 8E

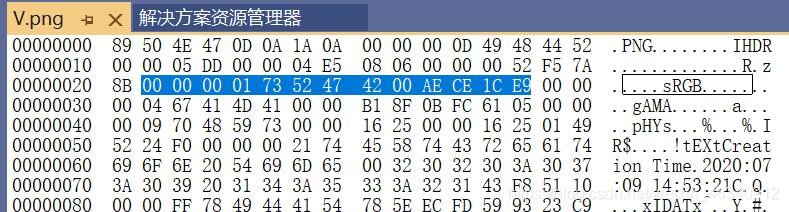

Length:00 00 00 01 符合sRGB数据块标准
Chunk Type Code:73 52 47 42 标志sRGB数据块
Rendering intent:00 ,适用于喜欢以输出色域为佳,而以色度精度为代价的图像,例如照片。
CRC:AE CE 1C E9 循环冗余校验码

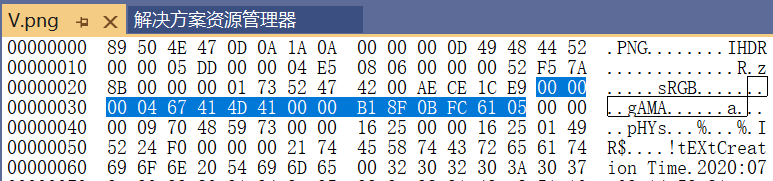

gAMA数据块
Length:00 00 00 04 符合gAMA数据块标准
Chunk Type Code:67 41 4D 41 标志gAMA数据块
data:00 00 B1 8F
CRC:0B FC 61 05 循环冗余校验码
