Msc.Marc案例1：三维线弹性分析

1.问题描述

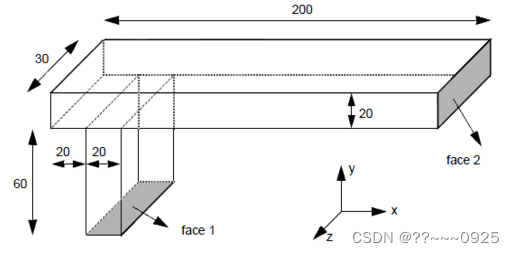

1）几何形状

2）材料E=400000，ν=0.3，线弹性；

3）分析类型：可变载荷静力学；

4）边界条件：夹住face1，给face2一个剪切力

5）单元类型：7号六面体实体单元

2.模型建立

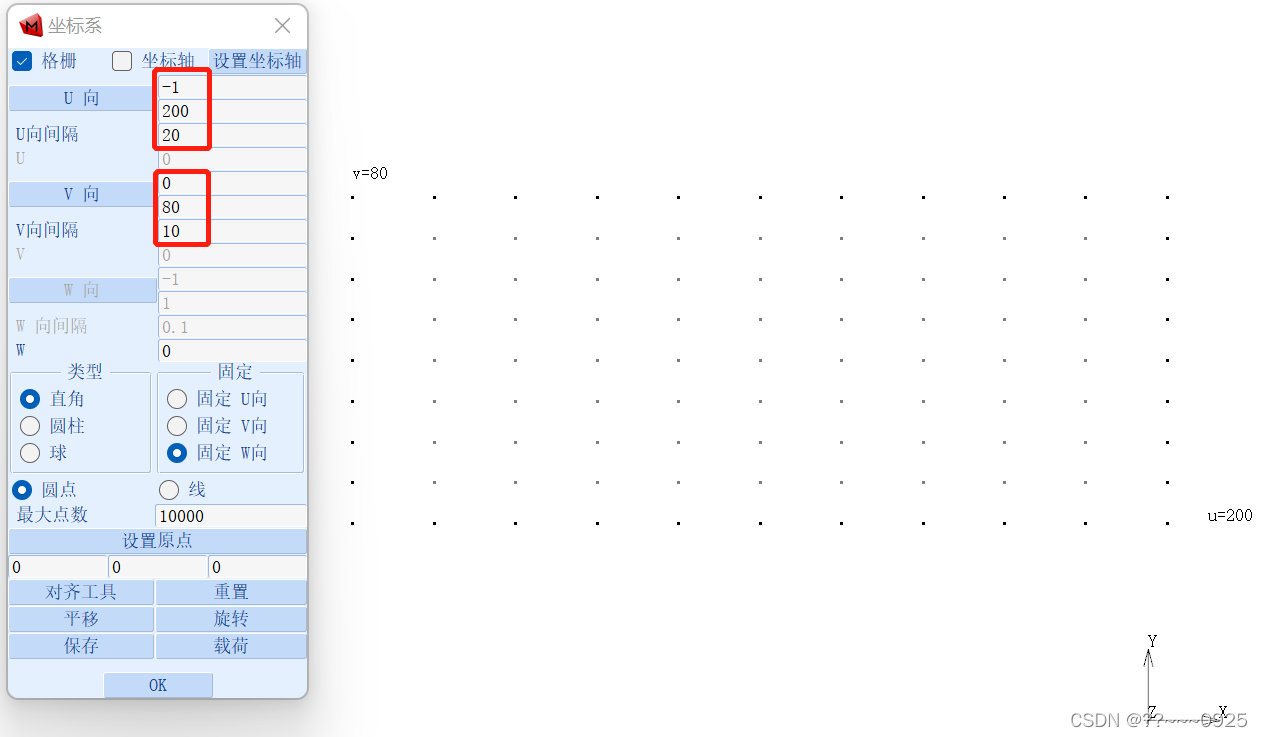

1）打开栅格

2）添加点与面



注：半箭头表示曲面的第一侧

 3）几何_分网——>操作——>转换（曲面转换单元）

1面：分割数2 2

2面：分割数2 2
