CATIA二次开发——遍历几何图形集下的轴系及控制轴系生成位置

1.遍历几何图形集下的轴系

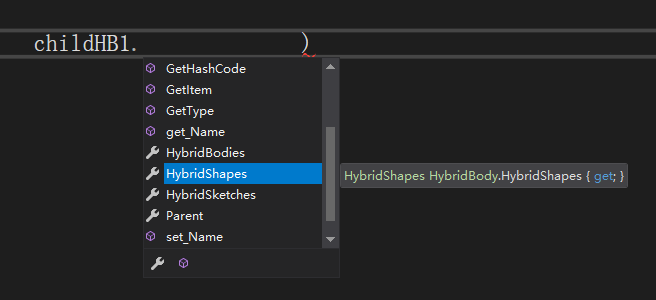

近期遇到的问题：遍历轴系的时候发现，AxisSystem属性的轴系只有放在轴系集合下，才能被找到，放在几何图形集或其他位置均不能被找到。本来想遍历几何图形集下的轴系元素，但是发现没有对应的属性，只能查找 几何图形集、几何元素、草图等元素，无法直接遍历轴系。

解决办法：（加入选择集，在选择集中筛选轴系类型）

HybridBody axisHB = activePart.HybridBodies.GetItem("定位轴系") as HybridBody;
Selection oSel = activeEditor.sel;
oSel.Clear();
oSel.Add(axisHB);//将要遍历的几何图形集加入选择集
oSel.Search("CATPrtSearch.AxisSystem,sel");
//按轴系类型筛选，注意sel的位置必须写sel才是默认的按当前选择筛选，如果写all或其他，则默认筛选全部轴系

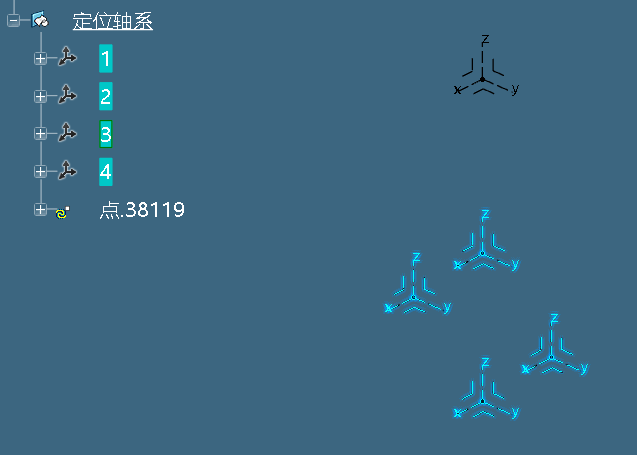

运行结果如下：

2.解决轴系生成位置的问题

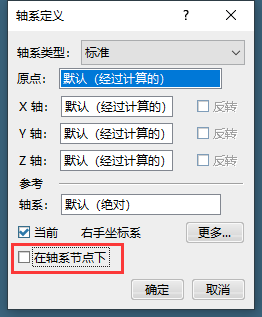

“在轴系节点下”，该选项在VBA里无法设置，解决办法如下：

//利用复制粘贴，间接控制轴系生成位置
Selection oSel = activeEditor.Selection;
oSel.Clear();
oSel.Add(capAxis);
oSel.Cut();
oSel.Clear();
oSel.Add(targetHB);
oSel.Paste();
