CATIA软件操作——获取圆管中心线

获取圆管中心线

获取圆管中心线

一开始想通过EKL在知识工程里直接通过函数获取，后来没有找到函数，索性曲线救国了，方法如下。

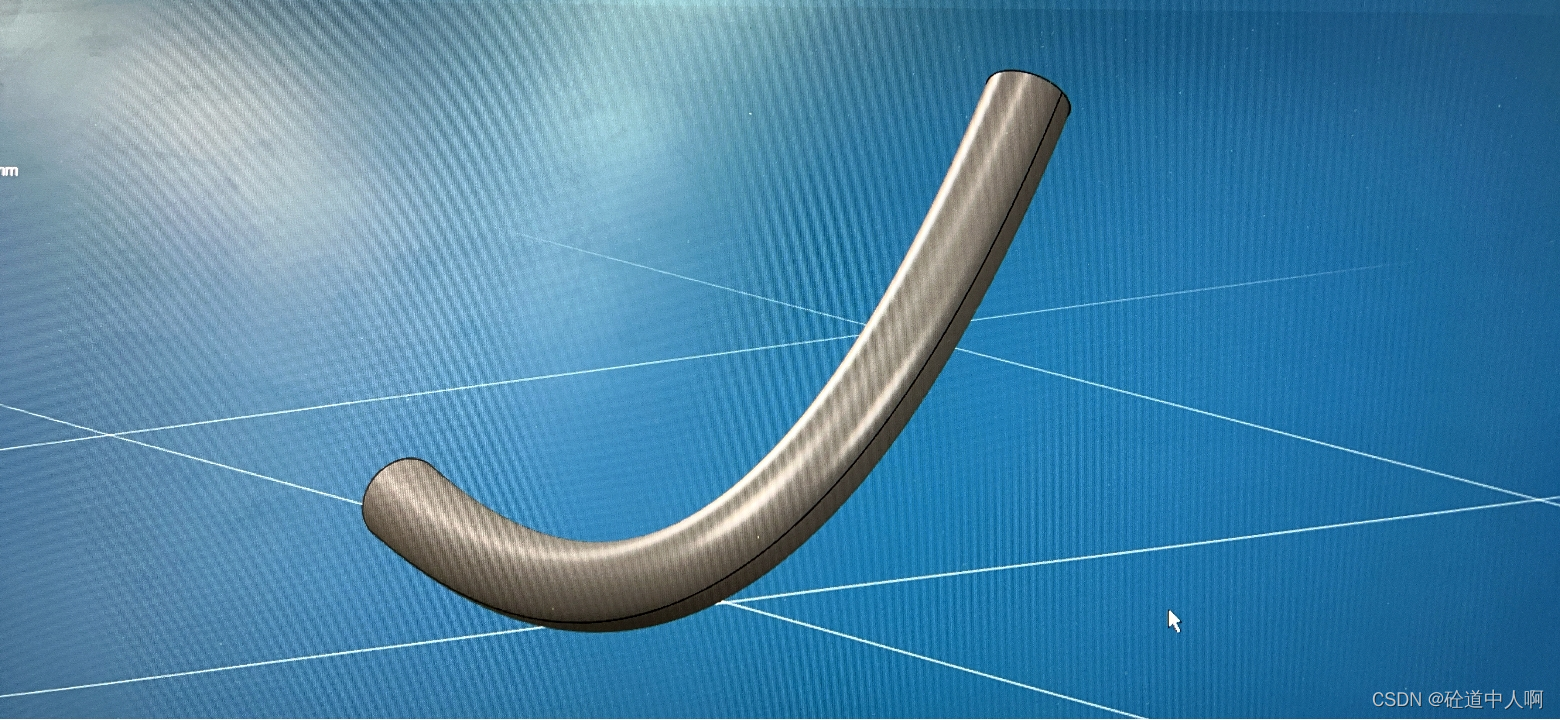

开局一根管

在这里插入图片描述

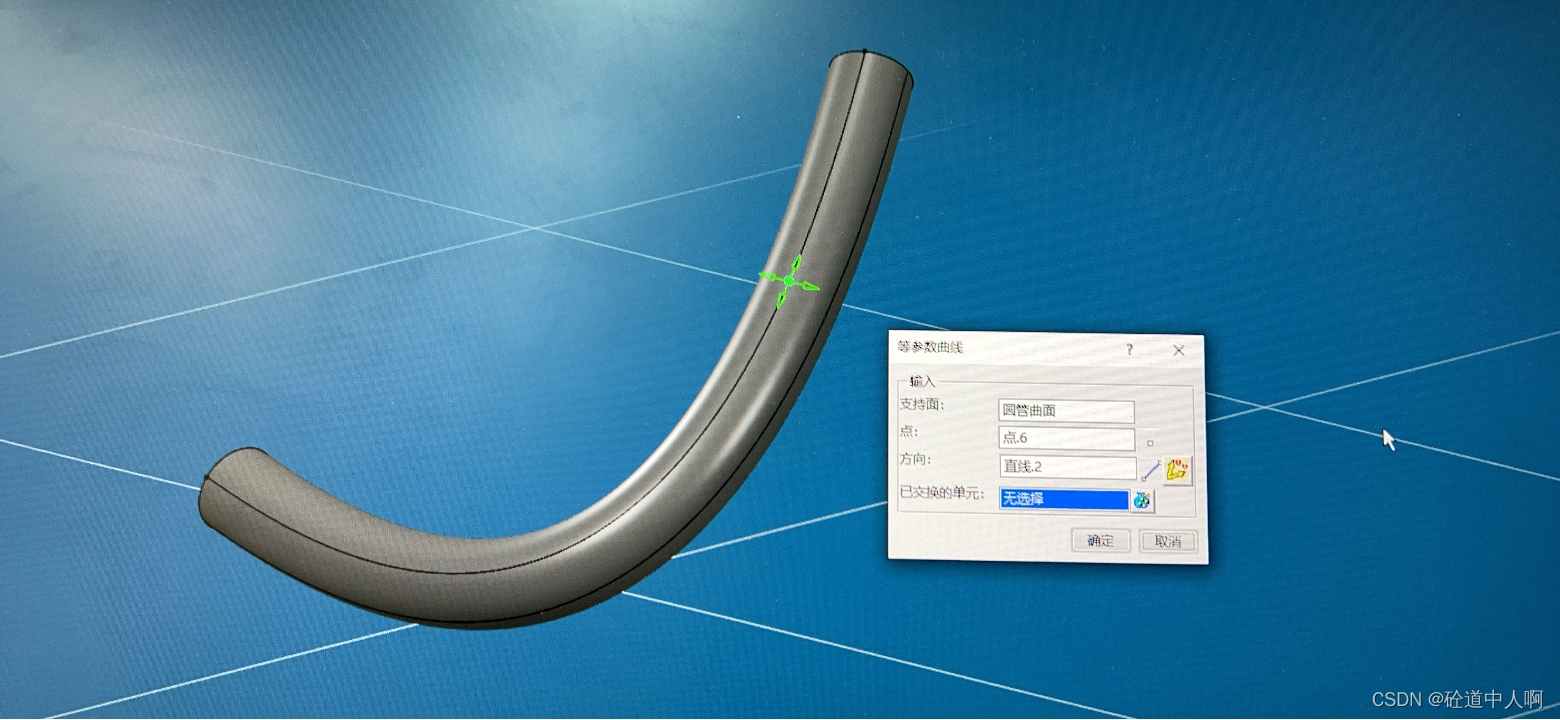

创建等参数曲线

在这里插入图片描述

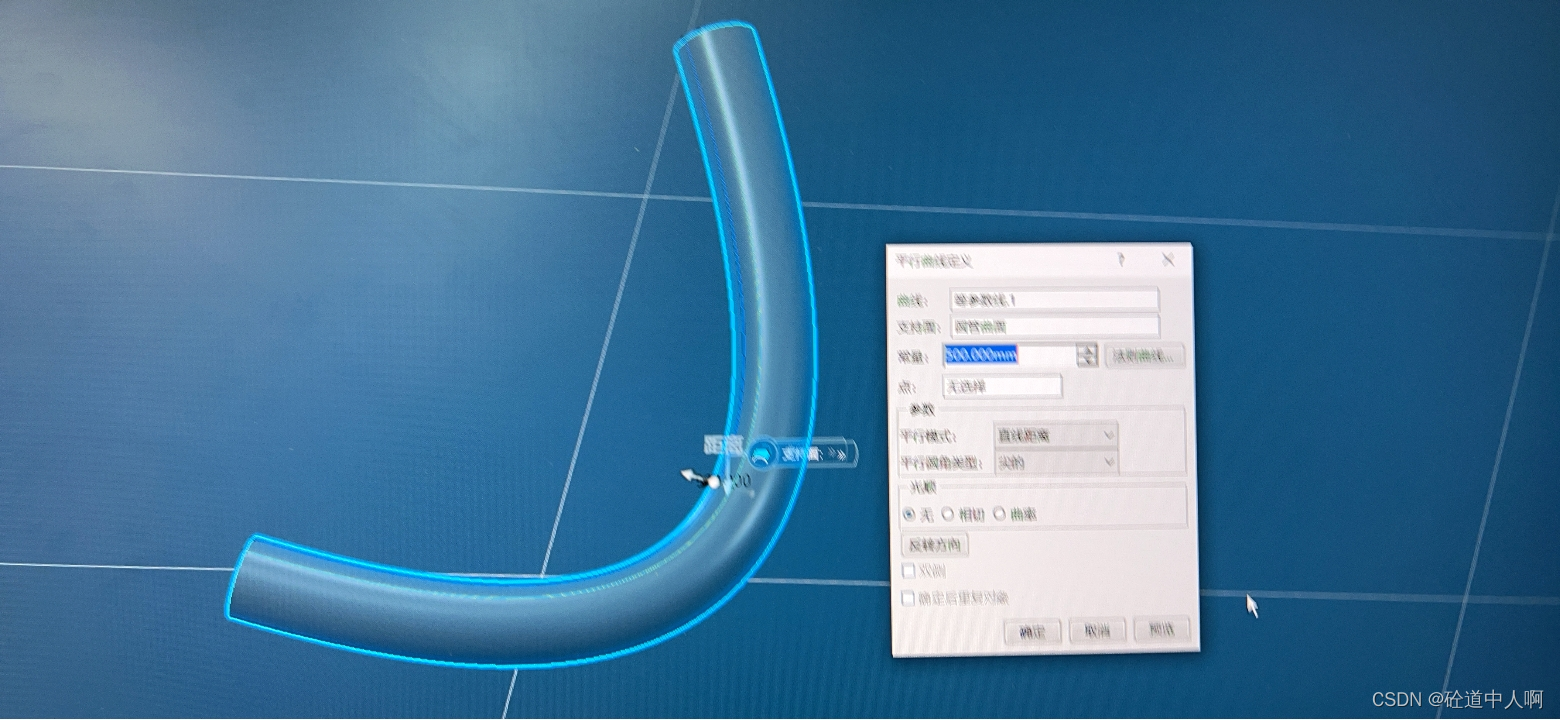

创建平行曲线

在这里插入图片描述

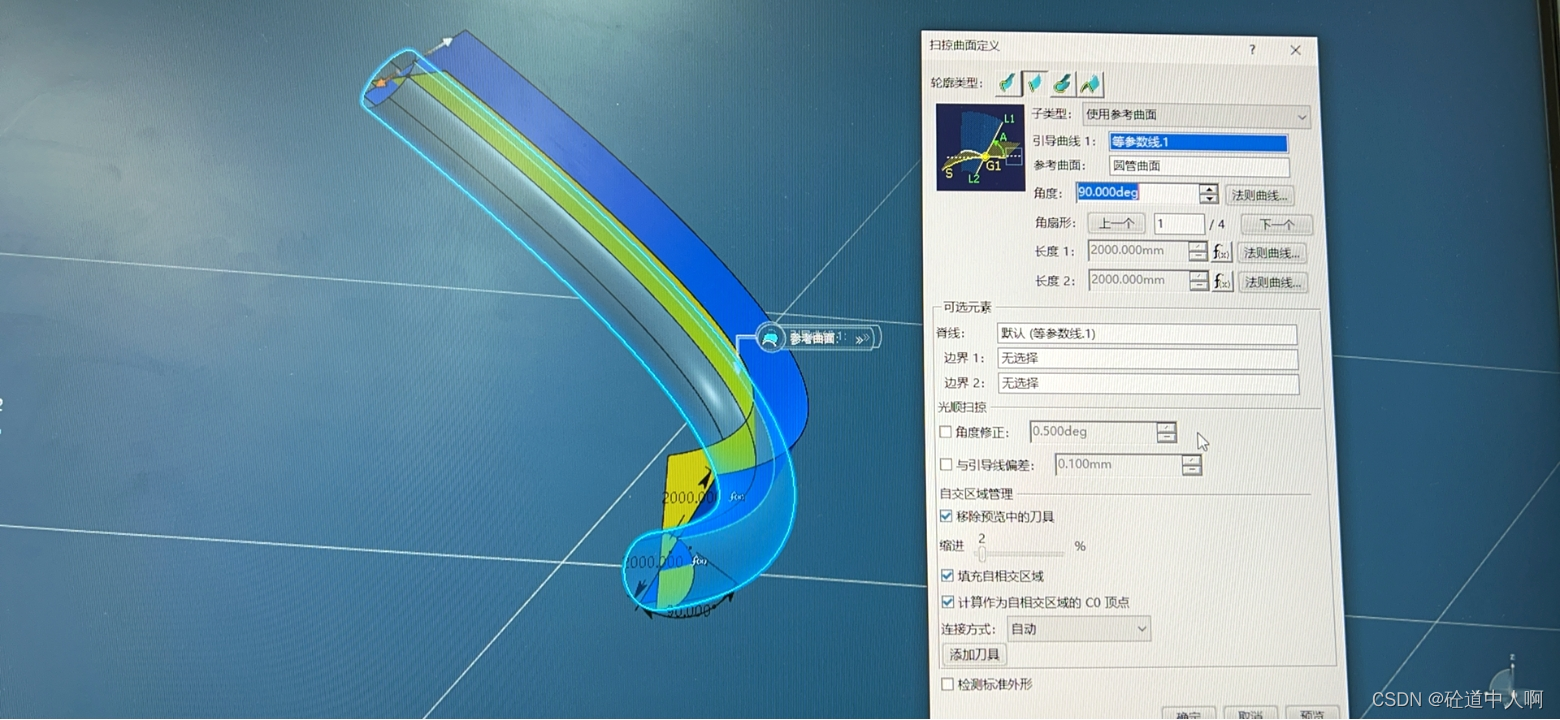

对等参曲线和平行曲线分别做基于曲面的扫掠

在这里插入图片描述

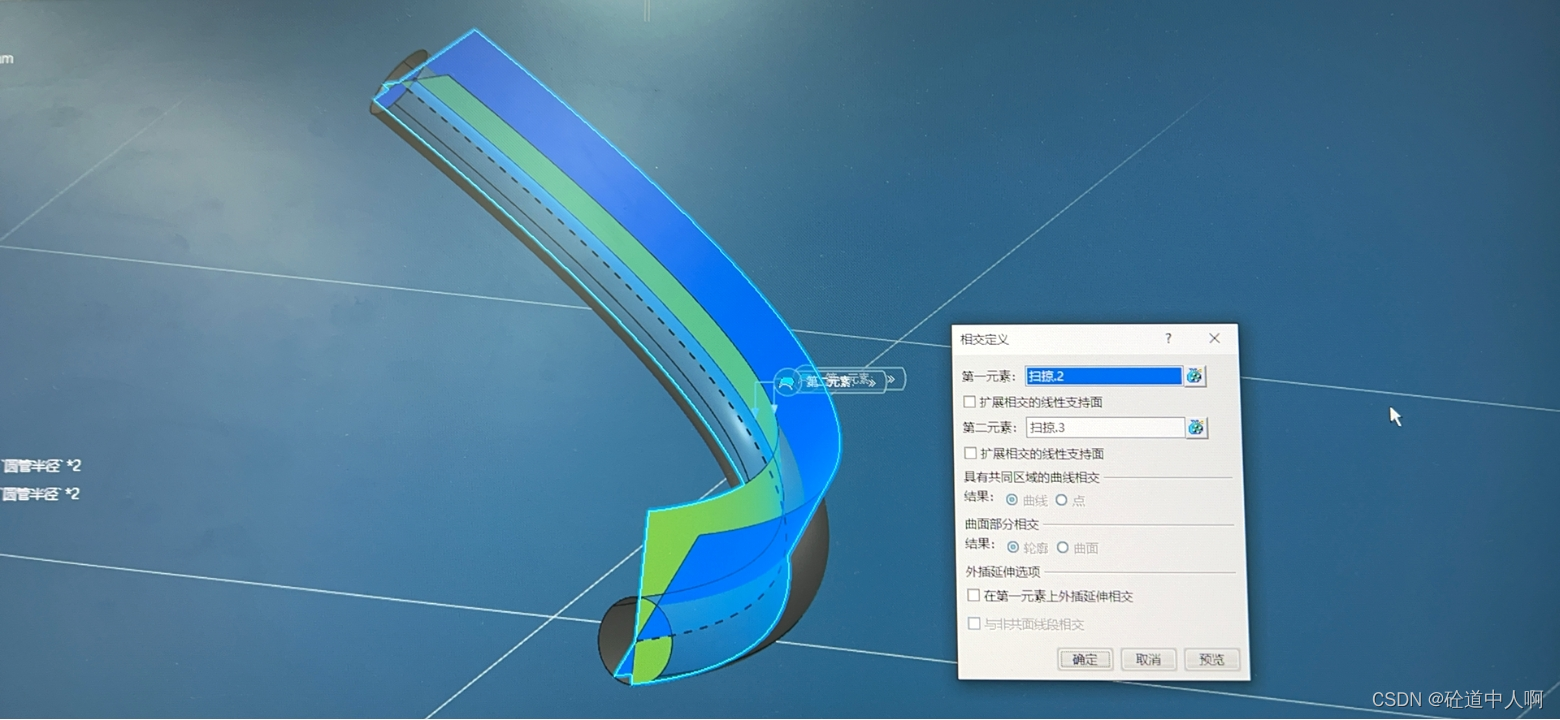

求两个曲面的交线

在这里插入图片描述

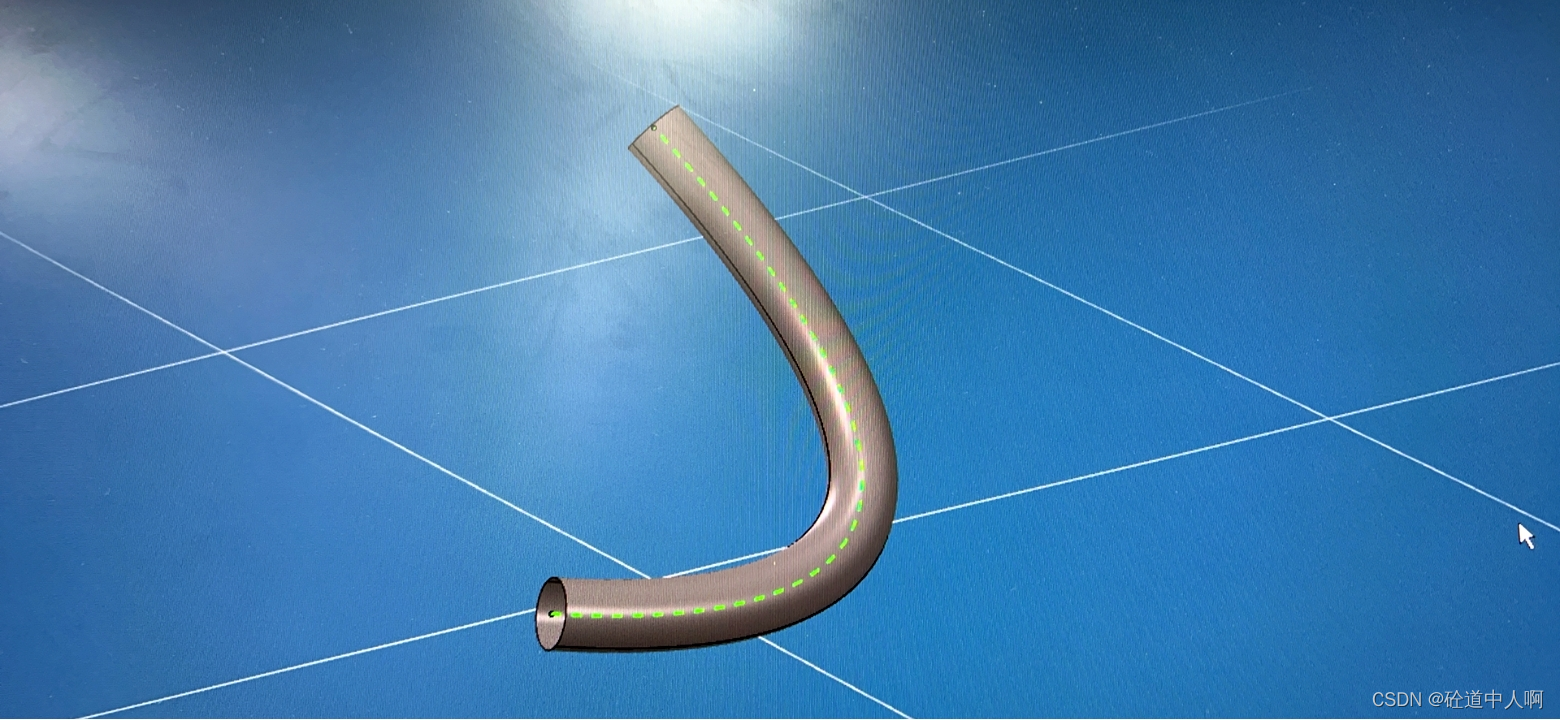

交线即圆管中心线

在这里插入图片描述
