这里主要是为了介绍 IDEA 自带的类图分析插件 Diagrams ，熟练使用这个插件可以让我们更直观的查看类之间的关系，也可以让我们更好的读懂源码。

一、设置 Diagrams

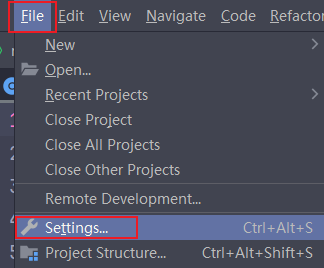

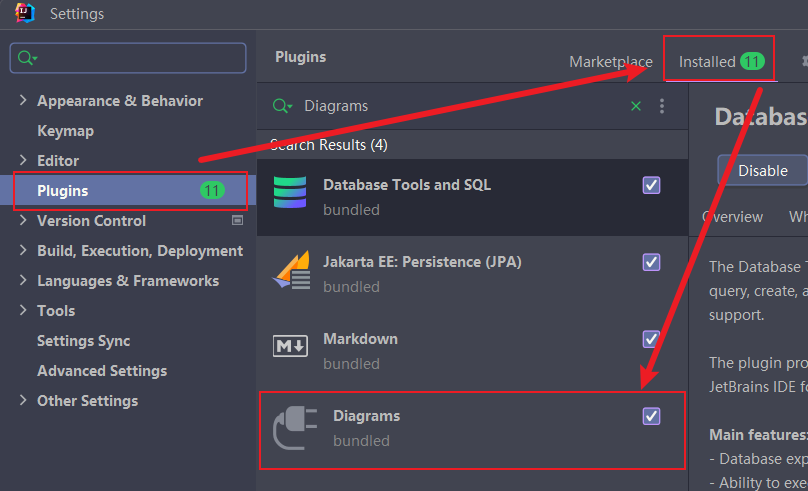

打开设置界面：File->Settings->Plugins->Installed，查看是否有该插件（社区版 IDEA 没有该插件）

设置 Diagrams（有两种）

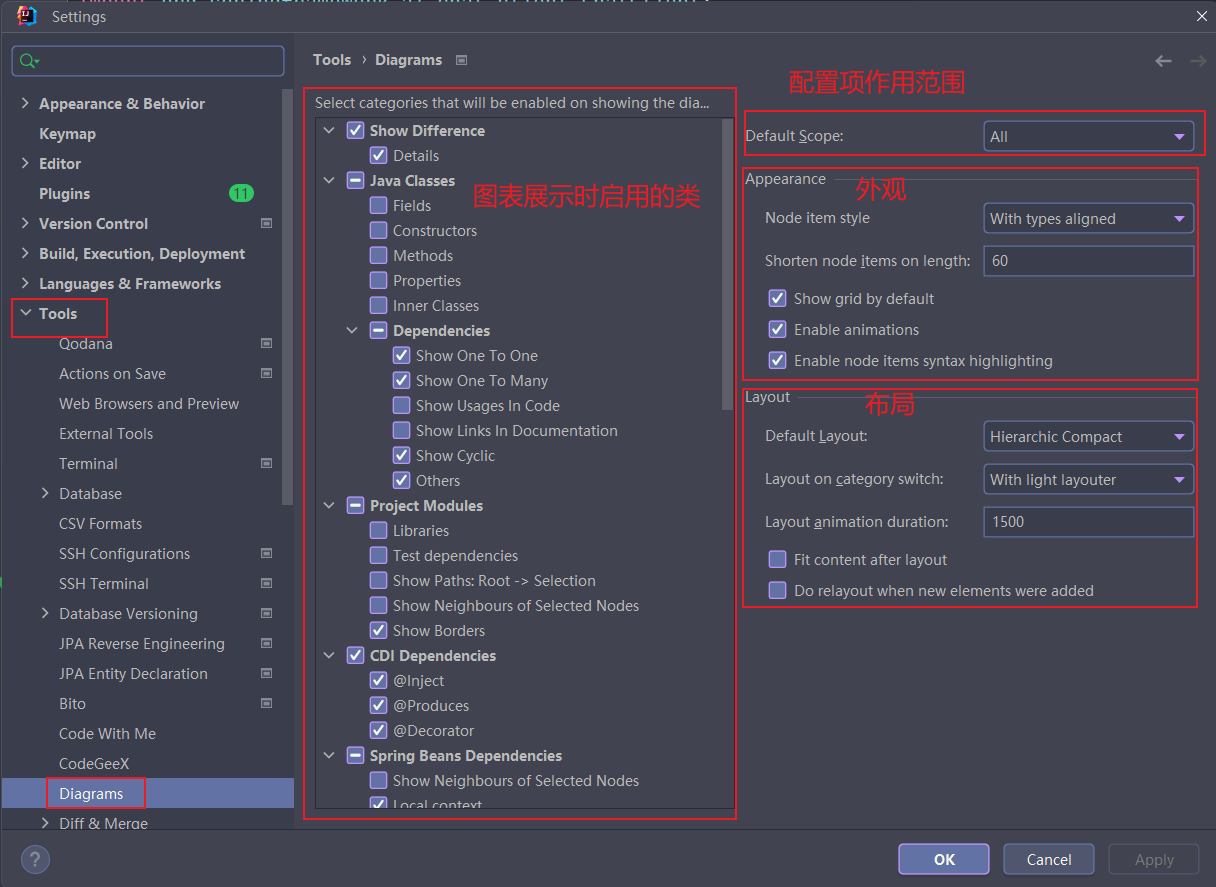

1. File->Settings->Tools->Diagrams，进入Diagrams设置选项

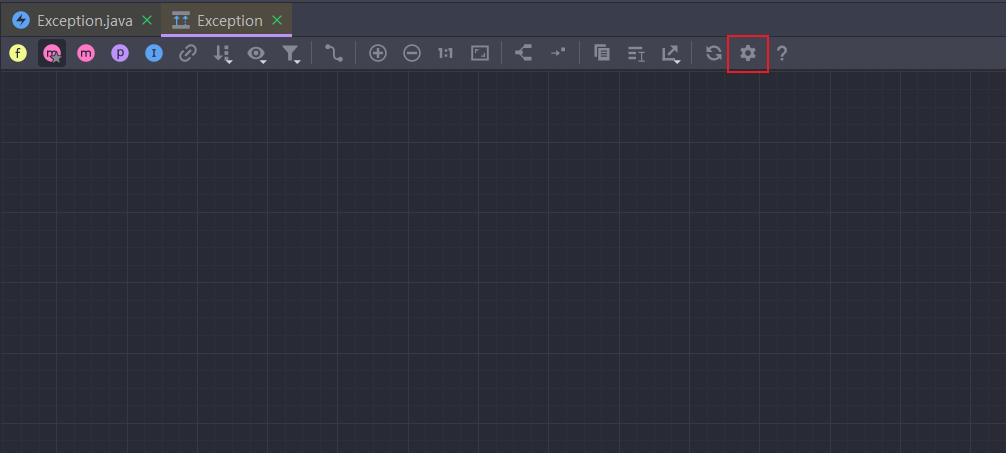

进入某个 Diagrams类，右上角也可以进行

Diagrams 设置介绍

Show Difference（显示差异）

Details（详情） ：勾选此选项，在 UML 类图的修订版本中，会展示元素的所有指定详细信息；若不勾选，类图中仅包含节点元素。

Java Classes（Java 类相关）

Fields（字段） ：勾选后，在类图中会显示类的成员变量。
Constructors（构造函数） ：勾选后，类图展示类的构造函数。
Methods（方法） ：勾选后，在类图中呈现类的方法。
Properties（属性） ：勾选可显示类中具有 get 和 set 方法的属性。
Inner Classes（内部类） ：勾选会在类图中展示类的内部类。

Dependencies（依赖关系）

Show One To One（显示一对一关系） ：勾选后，在类图中显示类之间一对一的依赖关系。
Show One To Many（显示一对多关系） ：勾选可呈现类之间一对多的依赖关系。
Show Usages In Code（显示在代码中的使用情况） ：勾选后，在类图中展示类在代码中的使用位置等相关依赖情况。
Show Links In Documentation（显示文档中的链接） ：勾选会展示与类相关文档中的链接信息。
Show Cyclic（显示循环依赖） ：勾选后，类图中标识出存在的循环依赖关系。
Others（其他） ：可能用于显示除上述已明确类型之外的其他依赖关系或相关信息。

Project Modules（项目模块）

Libraries（库） ：勾选后，在模块相关的 UML 类图中显示库相关信息。
Test dependencies（测试依赖项） ：勾选会展示项目模块的测试依赖关系。
Show Paths: Root -> Selection（显示路径：根 -> 选定内容） ：勾选后，展示从项目根节点到所选节点的依赖路径。
Show Neighbours of Selected Nodes（显示所选节点的相邻节点） ：勾选可显示所选节点在依赖关系中的相邻节点。
Show Borders（显示边界） ：勾选后，在相关模块图中显示边界，让模块划分等结构更清晰。

CDI Dependencies（CDI 依赖项）

@Inject（注入点） ：勾选后，在 CDI 依赖关系图中显示注入点相关信息。
@Produces（生产方法和字段） ：勾选会展示生产方法和字段相关信息。
@Decorator（装饰器 Bean 类） ：勾选后，在图中显示装饰器 Bean 类相关内容。

Spring Beans Dependencies（Spring Bean 依赖项）

Show Neighbours of Selected Nodes（显示所选节点的相邻节点） ：勾选后，显示 Spring Bean 依赖关系中所选节点的相邻节点。
Local context（本地上下文） ：勾选会展示 Spring Bean 的本地上下文相关信息。
Show beans from libraries（显示来自库的 Bean） ：勾选后，显示来自外部库的 Spring Bean。
Properties（属性） ：勾选可展示 Spring Bean 的属性相关信息。
Show Borders（显示边界） ：勾选后，在 Spring Bean 依赖关系图中显示边界。

Spring Integration（Spring 集成）

Show Labels（显示标签） ：勾选后，在 Spring 集成相关图表中显示各类组件、通道等元素的标签，方便识别和区分不同元素。

Gradle Dependencies（Gradle 依赖项）

Show ‘groupld:artifactld:version’（显示 “组 ID: 工件 ID: 版本” ） ：勾选后，在 Gradle 依赖关系图中，以 “组 ID: 工件 ID: 版本” 的完整格式展示依赖项，不勾选则可能只显示部分关键信息。
Show Paths: Root -> Selection（显示路径：根 -> 选定内容） ：勾选会展示从项目根节点到所选 Gradle 依赖项的路径，便于了解依赖在项目结构中的位置和层级关系。
Show Neighbours of Selected Nodes（显示所选节点的相邻节点） ：勾选后，显示所选 Gradle 依赖项节点在依赖关系中的相邻节点，直观呈现其关联依赖。

Maven Dependencies（Maven 依赖项）

Show ‘groupld:artifactld:version’（显示 “组 ID: 工件 ID: 版本” ） ：勾选后，在 Maven 依赖关系图中，以完整的 “组 ID: 工件 ID: 版本” 格式展示依赖项信息，方便准确识别依赖。
Show Conflicts/Duplicates（显示冲突 / 重复项） ：勾选后，在 Maven 依赖图中标识出存在冲突（如版本冲突）或重复的依赖项，帮助排查依赖问题。
Show Paths: Root -> Selection（显示路径：根 -> 选定内容） ：勾选后，展示从项目根节点到所选 Maven 依赖项的路径，有助于理清依赖层次和来源。
Show Neighbours of Selected Nodes（显示所选节点的相邻节点） ：勾选后，展示所选 Maven 依赖项节点在依赖关系中的相邻节点，清晰呈现依赖关联。

Database Schema Diagram（数据库模式图）

Key columns（键列） ：勾选后，在数据库模式图中显示表的键列（如主键、外键列），帮助了解表的关键结构。
Columns（列） ：勾选后，在图中展示数据库表的所有列信息，全面呈现表结构。
Virtual foreign keys（虚拟外键） ：勾选后，显示数据库中的虚拟外键关系，对于理解逻辑关联很有帮助。
Comments（注释） ：勾选后，在数据库模式图中展示表、列等元素的注释信息，便于理解设计意图和数据含义。

Graphical Explain Plan（图形化执行计划）

Attributes（属性） ：勾选后，在图形化执行计划图中显示执行计划相关的属性信息，如操作类型、成本、行数估计等，帮助分析查询执行效率。

JPA ER Diagram（JPA 实体关系图）

Properties（属性） ：勾选后，在 JPA 实体关系图中显示实体类的属性，直观呈现实体结构。
Embeddables（可嵌入对象） ：勾选后，在图中展示可嵌入对象相关信息，体现实体类中可复用的组件结构。
Superclasses（超类） ：勾选后，在 JPA 实体关系图中显示实体类的超类，清晰展示实体类之间的继承层次关系。

Services diagram（服务图）

From tests（来自测试） ：勾选后，在服务图中包含来自测试模块的服务相关信息，展示测试与服务之间的关系。
From libraries（来自库） ：勾选后，在服务图中纳入来自库的服务相关元素，体现库对服务的支持和关联。
Show Neighbours of Selected Nodes（显示所选节点的相邻节点） ：勾选后，显示所选服务节点在服务图中的相邻节点，明确服务间的关联关系。
Show Borders（显示边界） ：勾选该选项后，在服务图中会显示各个服务组件、模块等的边界线条。这能让不同服务单元在图中的划分更加清晰直观，帮助开发者更清楚地分辨不同服务的范围和界限，在理解服务架构、梳理服务间关系时更方便。

二、打开 Diagrams（生成 UML 类图）

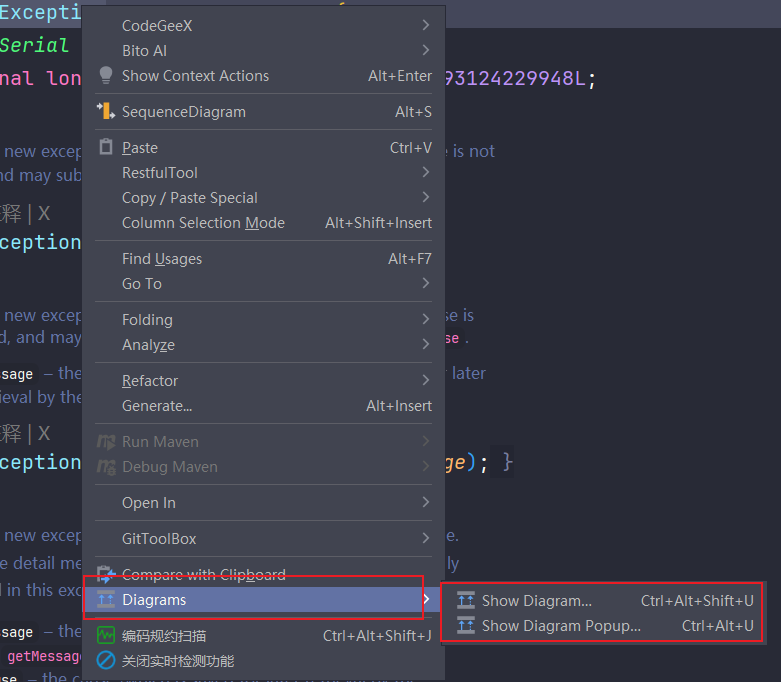

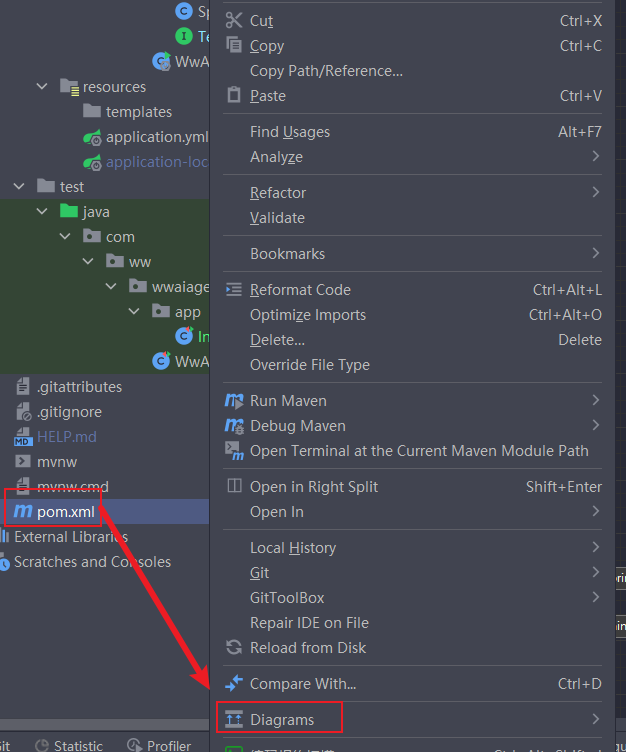

在要查看的类（文件的目录/代码区域）右键选择 Diagrams

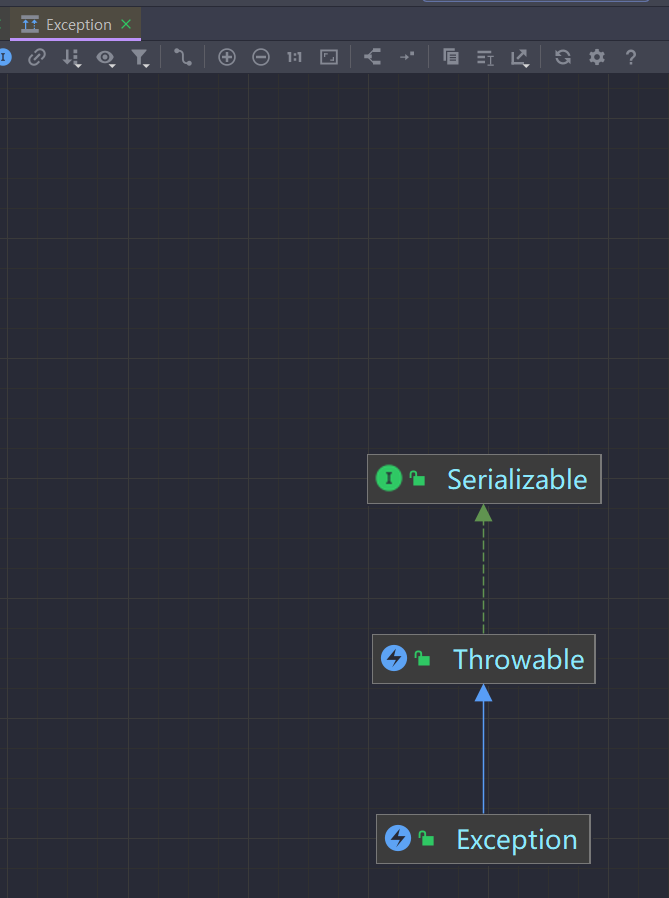

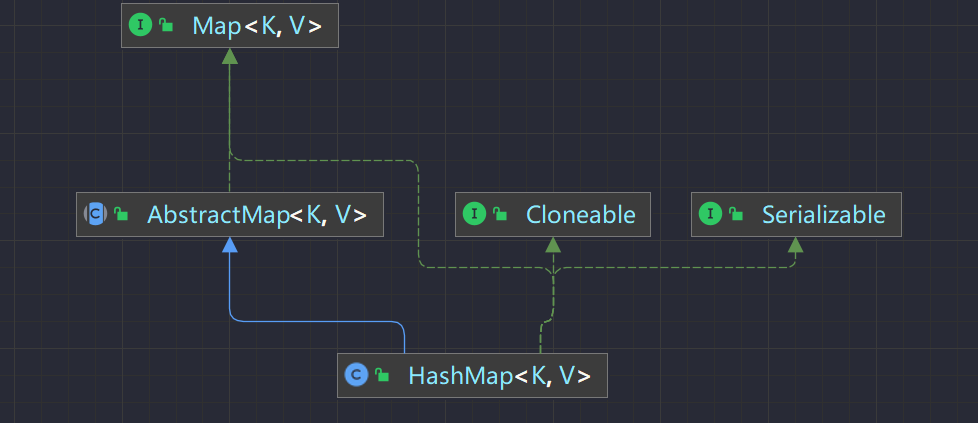

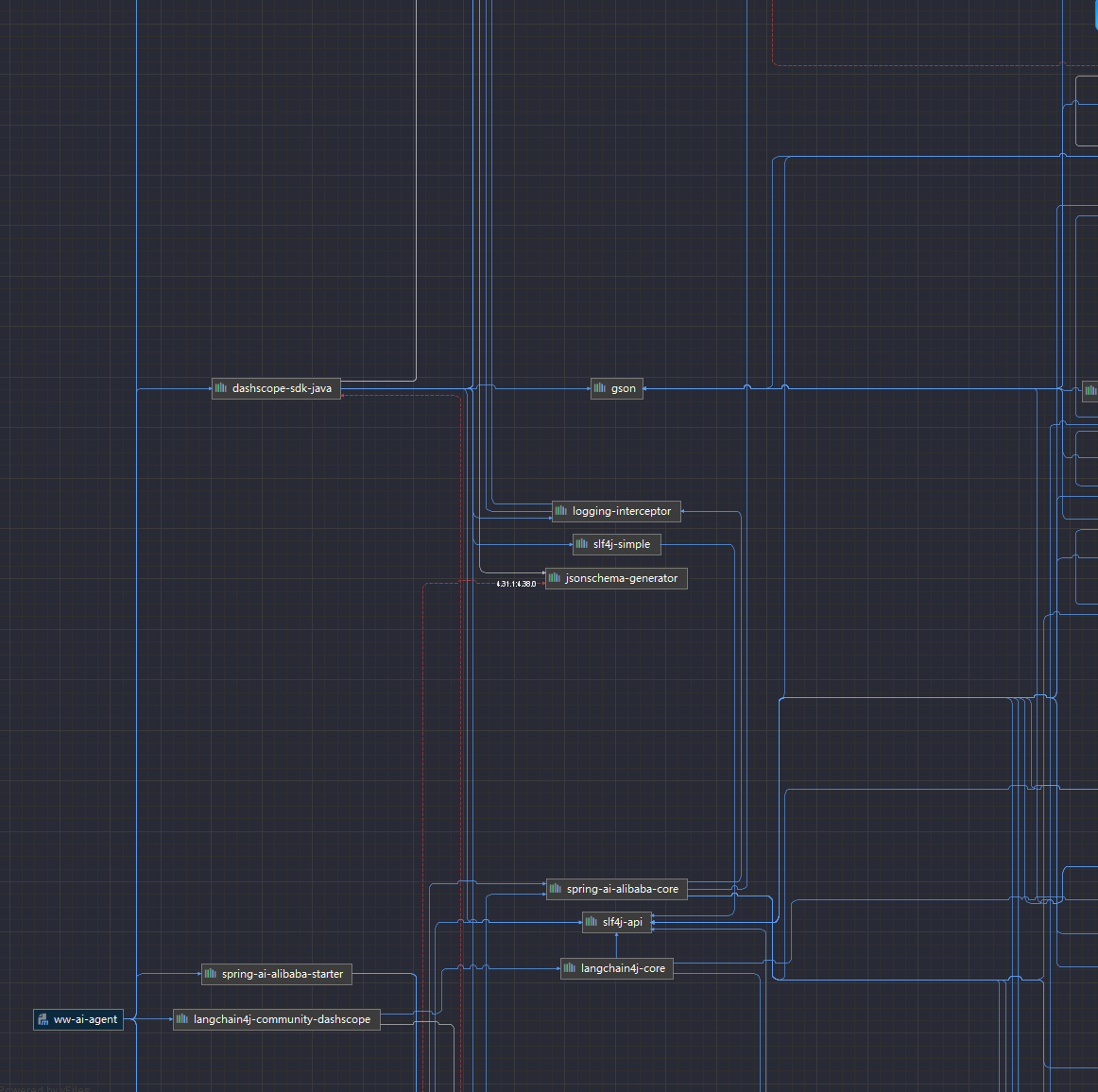

Show Diagram…：新增一个页面展示UML类图

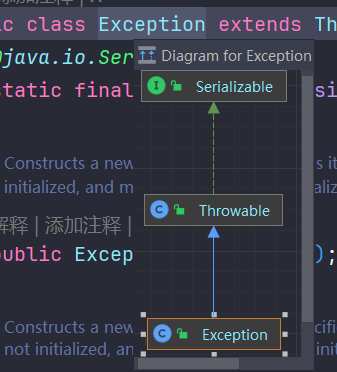

Show Diagram Popup…：新增一个弹窗（缩略图）显示UML类图

Diagrams 工具栏介绍

第一部分

字段显示切换（f 图标）：点击可切换类的字段（成员变量）在类图中的显示或隐藏状态，帮助聚焦于类的关键结构，避免过多信息干扰。
方法显示切换（m 图标）：用于控制类的方法在类图中的显示与否。当类方法较多时，可按需隐藏以简化类图。
属性显示切换（p 图标）：可切换类属性（通常指有 get/set 方法的特性）在类图上的显示情况，方便筛选展示内容。
内部类显示切换（i 图标）：点击能控制类的内部类是否在类图中呈现，有助于梳理类的嵌套结构。

第二部分

关联关系显示切换（链条图标）：用于开启或关闭类图中元素间关联关系（如依赖、继承等连线）的显示，可按需简化或展示完整关系。
节点展开 / 收缩（向下箭头图标）：点击可展开所选类节点，显示其内部详细结构（如方法、字段）；再次点击则收缩节点，隐藏内部细节。
元素可见性控制（眼睛图标）：点击弹出菜单，可选择控制类图中不同类型元素（类、接口等）的可见性，灵活定制展示内容。
过滤功能（漏斗图标）：打开过滤设置界面，可依据包名、类名、关系类型等条件过滤类图元素，仅展示符合条件的部分。
使用情况查看（电话听筒图标）：点击可展示所选元素在项目中的调用位置、被引用情况等，辅助理解代码逻辑。

第三部分

放大（“+” 图标）：点击可放大类图显示比例，便于查看类图细节内容。
缩小（“-” 图标）：用于缩小类图显示比例，可在需要查看类图整体布局时使用。
显示比例数值框（如 1:1 ）：显示当前类图的显示比例，也可手动输入数值精确调整缩放比例。
全屏切换（方形图标）：点击可使类图进入全屏显示模式，提供更大的查看空间；再次点击退出全屏。

第四部分

撤销（向左箭头图标）：点击可撤销上一步在类图上的操作（如误删元素、误调布局等），恢复到操作前状态。
恢复（类似 “Z” 字形图标）：在执行撤销操作后，点击可恢复被撤销的操作。
文档（文档图标）：点击打开与类图相关的说明文档、操作指南等，获取使用帮助。
列表视图（列表图标）：以列表形式展示类图中的元素（类、接口等），方便批量操作或快速定位元素。
刷新（循环箭头图标）：当项目代码更新后，点击可刷新类图，使其反映最新代码结构。
设置（齿轮图标）：打开类图相关设置界面，可调整外观样式、布局规则、显示选项等参数。
帮助（问号图标）：点击跳转至帮助文档或支持页面，获取类图功能使用过程中的问题解答

Diagrams 右键快捷菜单介绍

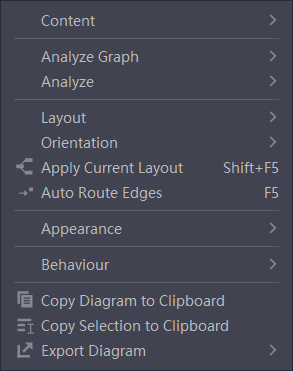

空白地方右键

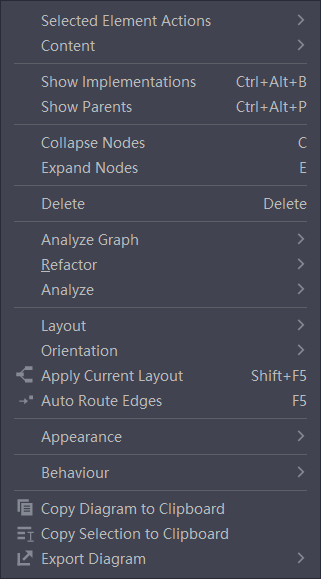

非空白地方右键

Selected Element Actions（所选元素操作）

Copy（复制）：快捷键Ctrl + C。用于将选中的元素（如类、方法等）内容复制到剪贴板，方便粘贴使用。
Copy Reference（复制引用）：快捷键Ctrl + Alt + Shift + C 。复制选中元素的引用，常用于获取元素在项目中的引用路径等信息。
Find Usages（查找用法）：快捷键Alt + F7 。在项目中查找选中元素的使用位置，能快速定位该元素在代码中的调用情况，辅助理解代码逻辑和依赖关系。
Show（显示）：可能会展示与选中元素相关的更多信息或视图，比如在类图中展示其详细结构、关联关系等（因未完全展示，功能可能更丰富）。
Jump to Source（跳转到源）：快捷键F4 。直接跳转到选中元素对应的源代码文件位置，便于快速查看和编辑原始代码。
Go To（导航到）：提供一系列导航选项，可快速跳转到选中元素相关的其他代码位置，如父类、实现类、声明处等。
Open In（在… 中打开）：可以在不同工具或视图中打开选中元素，比如在外部编辑器、特定工具窗口中打开。
GitToolBox：若安装了 GitToolBox 插件，这里会提供与 Git 相关的操作选项，如查看提交历史、对比版本差异等。
Search with Google（用谷歌搜索）：使用谷歌搜索引擎搜索与选中元素相关的内容，方便从网络获取更多资料和解决方案。

Content（内容）

Add Class to Diagram…（添加类到图表）：快捷键是空格。用于将项目中的类添加到当前类图中，方便在已有的类图基础上补充新的类，完善类图结构。
New（新建）：可创建新的类、接口等 Java 元素，在类图相关操作场景下，方便直接从当前菜单快速创建新的代码结构并添加到类图中。
Show Categories（显示类别）：控制是否在类图中显示元素的类别信息，比如区分不同类型的类（普通类、抽象类等）、接口等，以特定标识或分组呈现，让类图结构更清晰。
Change Item Ordering（更改项目顺序）：允许调整类图中元素（如类、接口等）的显示顺序，按照开发者期望的方式排列，便于更好地组织和查看类图。
Show Dependencies（显示依赖关系）：决定是否在类图中展示元素之间的依赖关系，如类与类之间的继承、实现关系，类对其他类或组件的依赖等，帮助理解代码间的关联。
Change Visibility Level（更改可见性级别）：可以设置类图中元素的可见性，例如控制是否显示私有、受保护、公共的成员和类型等，按需筛选展示的代码细节。
Change Scope（更改范围）：用来调整类图所涵盖的代码范围，比如可以选择只显示当前包内的类，或者扩大到整个项目等，灵活定制类图展示的内容边界。

Show Implementations（显示实现）

快捷键Ctrl+Alt+B（Windows/Linux ）或Option+Command+B（Mac ）。点击后会展示所选类实现的接口或抽象类等的具体实现类，帮助了解接口的具体落地情况，理清类的继承与实现层次结构。

Show Parents（显示父级）

快捷键Ctrl+Alt+P（Windows/Linux ）或Option+Command+P（Mac ）。用于显示所选类的直接父类或父接口，方便查看类的继承源头和上层结构。

Collapse Nodes（收缩节点）

快捷键C 。将所选类节点在类图中进行收缩，隐藏类内部的详细信息（如字段、方法等），使类图在整体上更简洁，便于查看类与类之间的宏观关系。

Expand Nodes（展开节点）

快捷键E 。与收缩节点相反，点击后展开所选类节点，显示类内部的字段、方法等详细信息，方便深入分析类的结构。

Delete（删除）

快捷键Delete 。可删除在类图中选中的类节点或相关元素，在梳理类图、去除无关元素时很有用。

Analyze Graph（分析图形）

点击后会对当前类图进行分析，可能会检查类图中的错误、循环依赖等问题，并给出相应提示或分析报告，辅助开发者优化代码结构。

Refactor（重构）

提供与所选类相关的重构选项，比如重命名类、提取方法、内联变量等。通过这些重构操作，可以改善代码的可维护性、可读性和可扩展性。

Analyze（分析）

对所选类或类图进行代码分析，可能包括代码复杂度分析、潜在的代码问题检测（如未使用的变量、方法）等，帮助开发者发现代码中存在的潜在问题。

Layout（布局）

Orientation（方向）：可设置类图的布局方向，如水平或垂直等，调整类图展示方向以满足不同的查看习惯和需求。
Apply Current Layout（应用当前布局）：快捷键Shift+F5 。将当前设置的布局样式应用到类图上，当对布局进行调整后，通过此操作使类图按照新布局显示。
Auto Route Edges（自动绘制边）：快捷键F5 。自动优化类图中元素之间连线（边）的走向和布局，让类图中的关系连线更加规整、清晰，避免线条杂乱。
