IPv4和IPv6报文详细和区别

IPv4和IPv6报文详细和区别

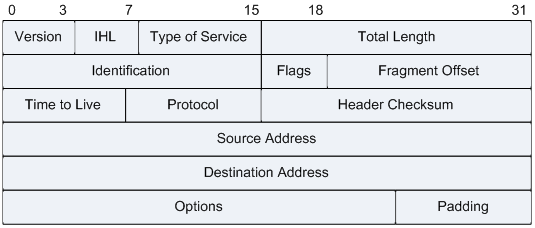

一、IPv4报文格式

1.Version :值为4表示IPv4，为6表示IPv6

2.IHL：首部长度，该值限制了记录路由选项

3.Type of Service：服务类型。在有QoS差分服务时才起作用。

4.Total Length：整个IP数据报的长度，包括首部和数据之和

5.Identification：标识，主机每发一个报文，加1，分片重组时会用到该字段

6.Flags：

0：保留

DF：分片位，0表示能分片，1表示不能分片。

MF：表示是否该报文为最后一片，0表示最后一片，1代表后面还有。

7.Frament Offset：片偏移：分片重组时会用到该字段。

8.Time to Live：生存时间：数据包可通过的路由器数的最大值。

9.Protocol：协议：下一层协议。指数据包携带的数据使用的协议，让主机的IP层将数 据交给哪个进程处理。

10.Header Checksum：首部检验和，只检验数据包的首部，不检验数据部分。

11.Source Address：源IP地址。

12.Destination Address：目的IP地址。

13.Options：选项字段，用来支持排错，测量以及安全等措施

14.Padding：填充字段，全填0。

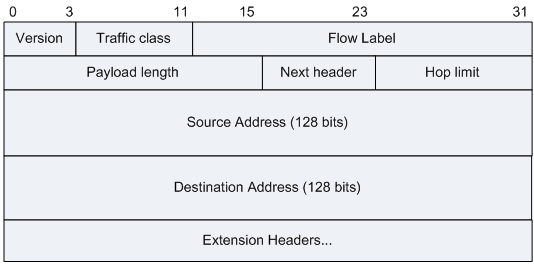

二、IPv6报文格式

1.Version：值为4表示IPv4，为6表示IPv6

2.Traffic class：流量类别

3.Flow Label：流标签。标准中没有定义管理和处理流标签的细节。

4.Payload length：表示有效载荷的长度，有效载荷指IPv6基本报头的数据包，包含IPv6扩展报头。

5.Next header：下一报头，该字段指明了在IPv6基本报头后的扩展报头的信息类型。

6.Hop limit：跳数限制，该字段定义了IPv6数据包所能经过的最大跳数

7.Source Address ：表示该报文的源地址。

8.Destination Address：表示该报文的目的地址。

9.Extension Headers…：扩展报头。IPv6取消了IPv4报头中的选项字段，引入了多种扩展报文头，提高处理效率及增强了IPv6的灵活性，为IP协议提供更好的扩展能力。

报头需按如下顺序出现：

IPv6基本报头

逐跳选项扩展报头

目的选项扩展报头

路由扩展报头

分片扩展报头

授权扩展报头

封装安全有效载荷扩展报头

目的选项扩展报头（指将被分组报文的最终目的地处理的选项。

上层扩展报头

不是所有的扩展报头都需要被转发路由设备查看和处理的。转发时根据基本报头中Next Header值来决定是否要处理扩展头。除了目的选项扩展报头出现两次（以次在路由扩展报头之前，另一次在上层扩展报头之前），其余扩展报头只出现一次。

三、IPv4报文和IPv6报文区别

以最新的IPv6报文为例，IPv6有8个主要字段

①版本（4bit）：对于IPv6值为6，对应IPv4值是4

②流类别（8bit）：IPv6数据报的类或优先级，用于QoS，与IPv4的服务类型功能相似

③流标签（20bit）：标识唯一条数据流，其他设备根据流标签处理更加高效。

④有效载荷（16bit）：扩展报头和上层协议数据单，最大长度为65535字节。

​ 超过该值时置0，用逐跳选项扩展报头中的超大有效载荷选项表示。

⑤下一个报头（8bit）：标识扩展报头类型或协议数据单元的协议类型

⑥跳数限制（8bit）：定义数据包最大跳数，和IPv4 TTL一样

⑦源地址（128bit）：发送方地址

⑧目标地址（128bit）：接收方地址

相对于IPv4，去除了首部长度、报文的分片与重组字段、头部校验、选项、填充域.增加了流标签,简化了报文格式,提高了处理效率.新增扩展报头，Next Header 指出下一个扩展报头都类型。IPv6的扩展报头为IPv6实现了分片、认证、加密等功能。

报文的分片与重组字段、头部校验、选项、填充域.增加了流标签,简化了报文格式,提高了处理效率.新增扩展报头，Next Header 指出下一个扩展报头都类型。IPv6的扩展报头为IPv6实现了分片、认证、加密等功能。

IPv6的Qos和IPv4的Qos也有一定区别，在IPv4中确定一条数据流需要使用五元组，确定TCP/UDP端口号需要对报文进行解封装，这些行为都会消耗设备性能，而IPv6报文新添加了flow lable（流标签），用于唯一确定一跳IPv6数据流，简化了Qos操作。
