点餐小程序的数据库设计以及系统实现

• 1、角色用例图

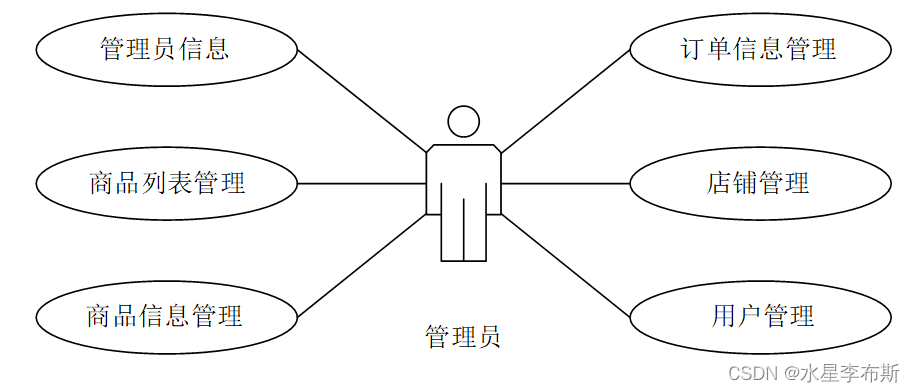

管理员角色用例图

管理员用例：通过登录云开发后台管理的账号，让商家能够直接对店铺的点餐系统进行直接管理，对店铺内的一系列数据进行操作，便于商家对店铺商品进行更新和维护。

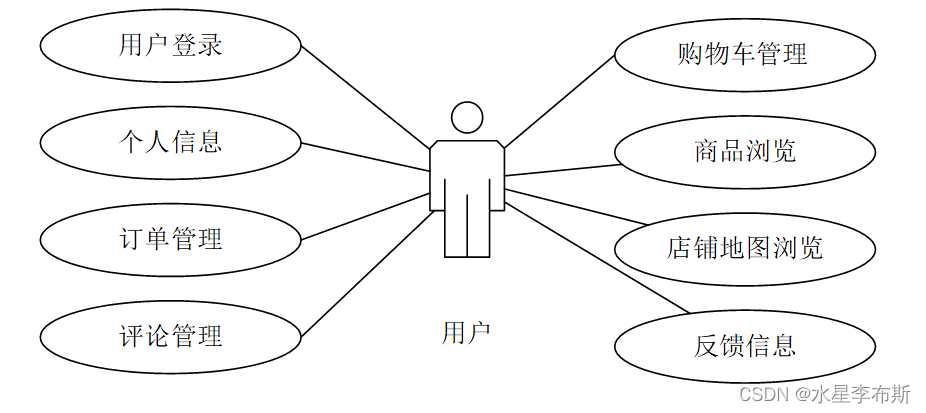

用户角色用例图

通过登录云开发后台管理的账号，让商家能够直接对店铺的点餐系统进行直接管理，对店铺内的一系列数据进行操作，便于商家对店铺进行更新和维护。

• 用户可以登录小程序平台，进入到点餐平台首页。
• 用户可以在小程序界面进行商品的下单。
• 用户可以在排号点餐页面提前下单。
• 用户可以在我的界面更改我的信息，查询订单的相关信息。
• 管理员审核并处理订单。
• 管理员可以上架或下架商品。

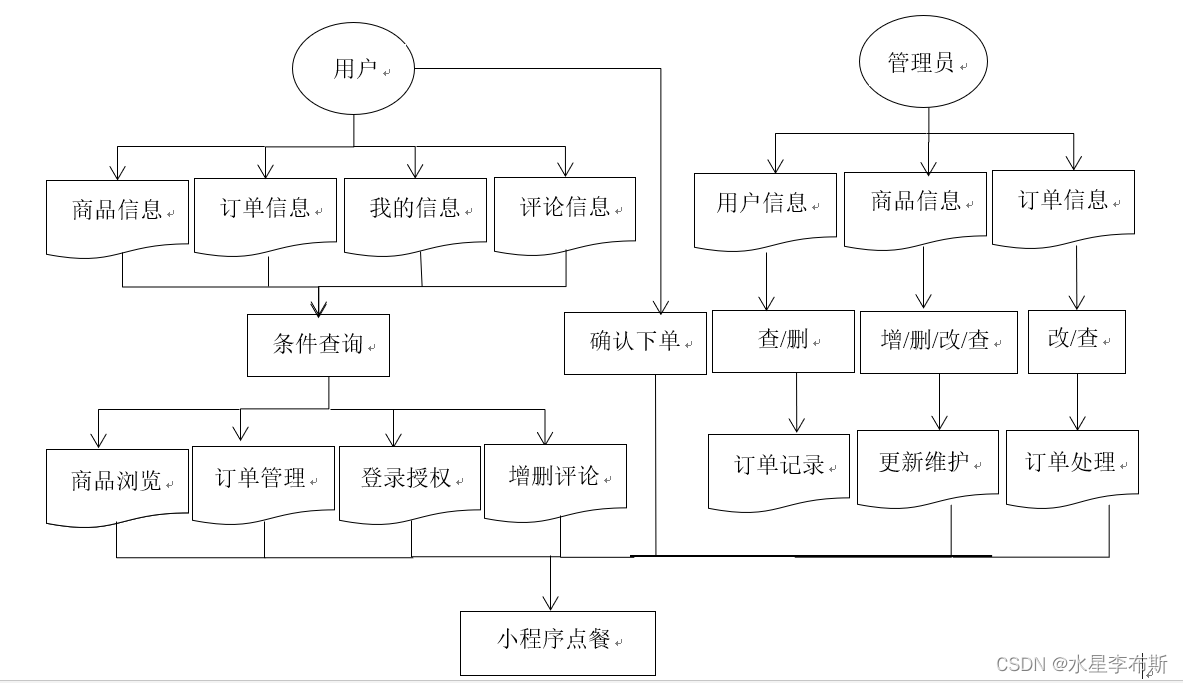

                                                               总体程序逻辑流程图

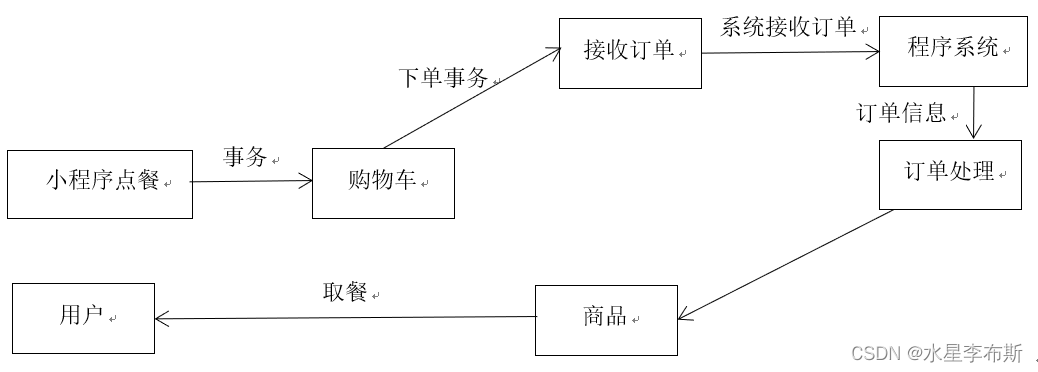

用户点餐数据流图

用户通过小程序点餐平台下单，小程序会按照所选中的商品类型提交到购物车，按用户下单的菜品类型及数量等信息，提供给后台管理。

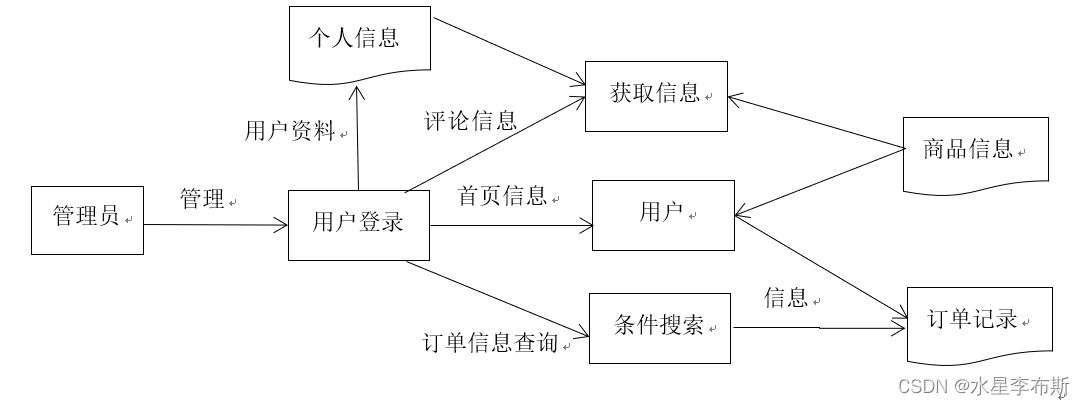

后台数据流图

数据字典：

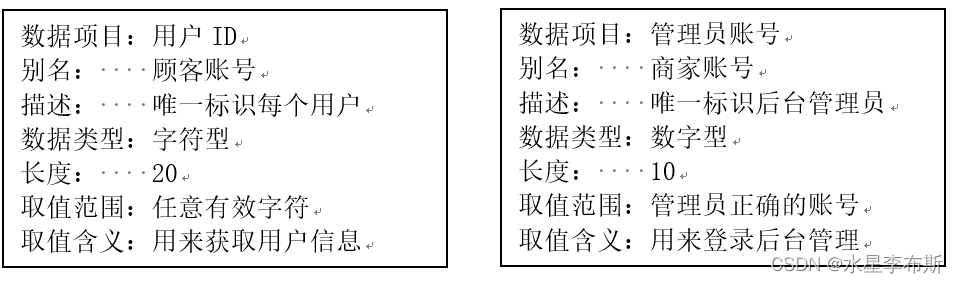

数据项条目：用户数据项是程序下单流程的主体，通过ID来唯一标识每个用户；管理员数据项是管理这整个系统的主体，通过账号登录可以管理所有的相关数据。

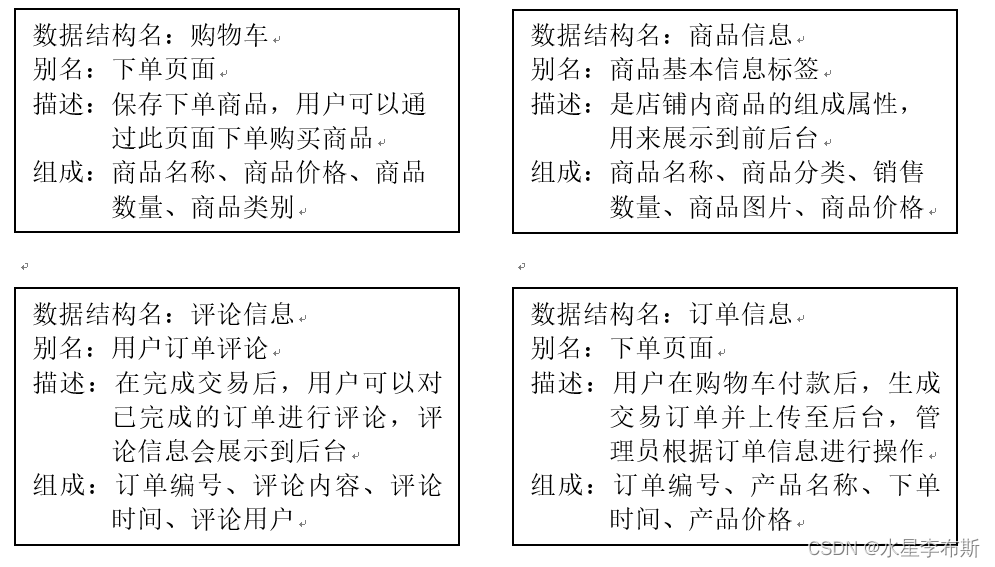

数据结构条目：在程序订单交易流程中，有以下4个数据结构项目，它们是组成点餐系统的组件模块，实现了点餐程序的基本功能。

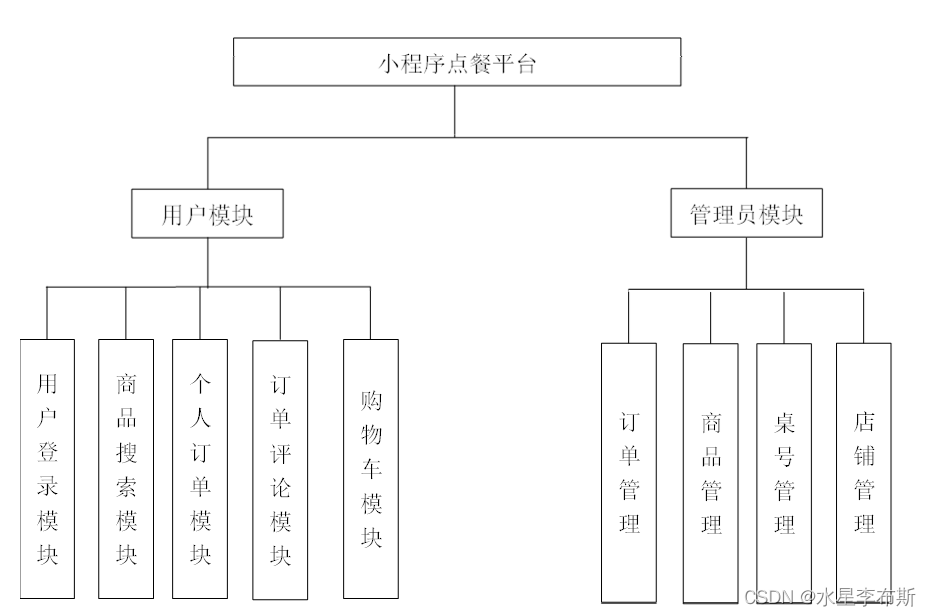

点餐小程序功能模块图

数据库设计

ER图设计：

1、用户实体ER图

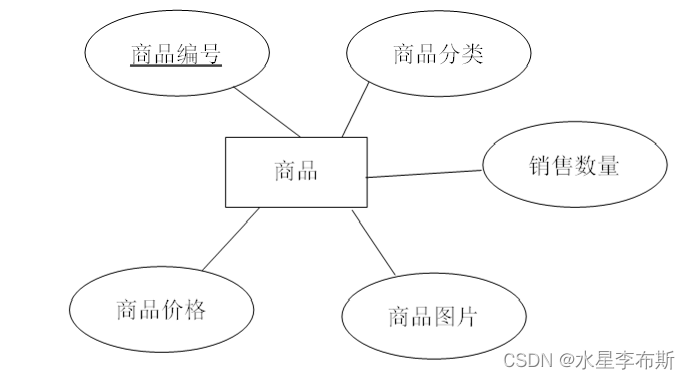

2、商品实体ER图

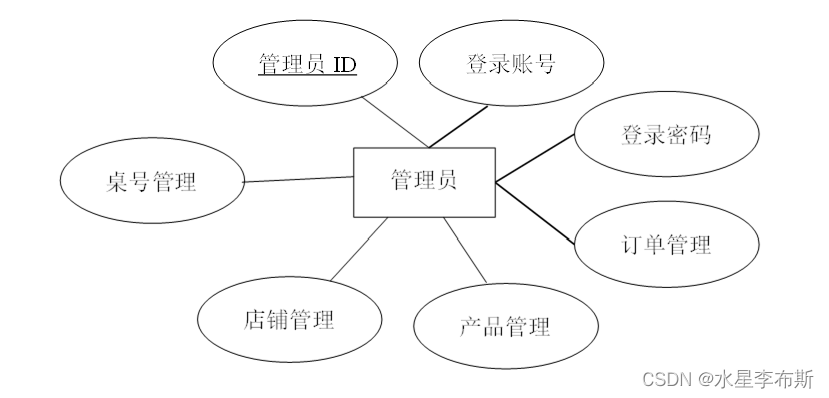

3、管理员实体ER图

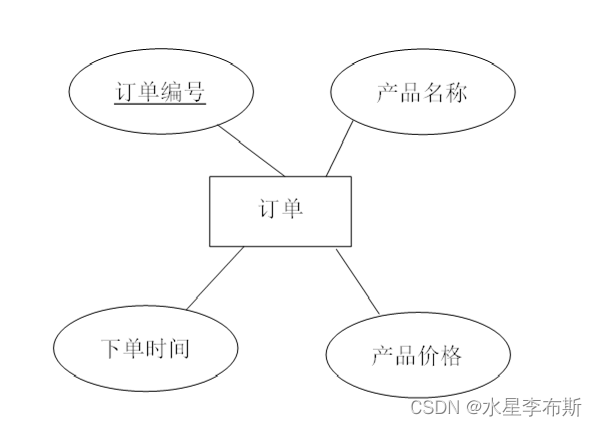

4、订单ER图

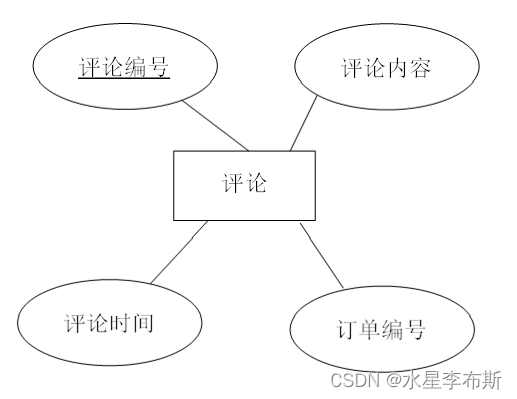

5、评论ER图

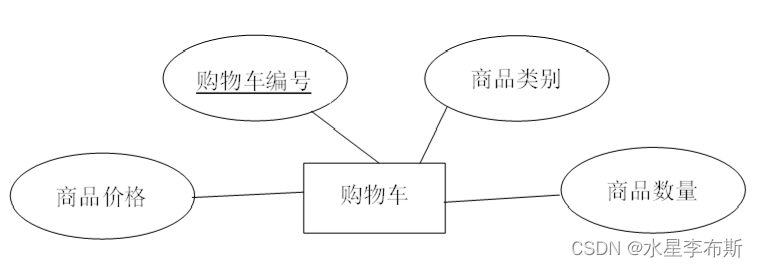

6、购物车ER图

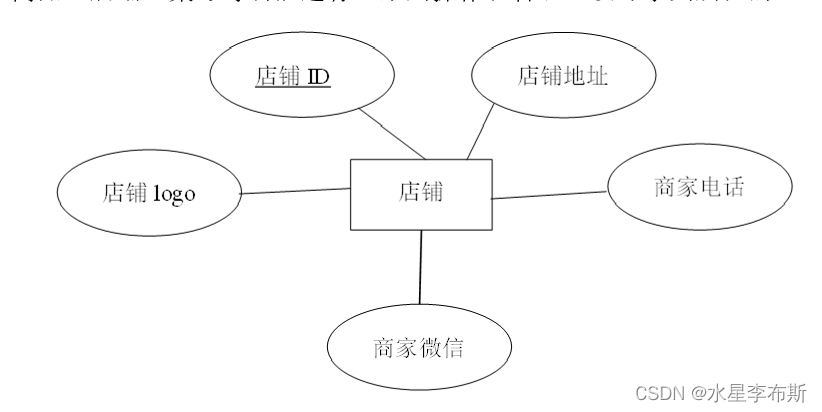

7、店铺实体ER图

8、餐桌ER图

9、总体ER图

数据库逻辑设计与物理实现

数据库是程序项目中的重要部分，本小程序平台的开发过程中，数据库作为存储数据的工具，存储了店铺、订单、菜品等重要信息数据。在页面展示上，通过对本系统的各个页面测试，符合常规的管理系统的操作交互。[7]本程序系统借鉴了其他优秀的数据结构设计，经过反复修改验证，使数据库逻辑设计合理、清晰。

逻辑设计要注意以下几点：

1.确立的各个模块的主要对象。

2.绘表时设计好表的列名、数据类型、判断是否非空、进行数据描述。

3.设计好表的主键与外键。

按照以上几个要点，创建了的角色表如下：

1.用户表主要是将用户在点餐平台的信息保存起来。其中桌号为主键，此表还包含桌号、订单评论、购物车、订单信息，订单记录等。



---

                                                                    表 3.1用户表

列名	数据类型	约束	描述	备注
USER_ID	varchar (10)	非空	用户ID	主键
COMMENT	varchar (20)	空	订单评论	外键
SHOPPING	varchar (20)	空	购物车
