串口设置一般包括以下步骤：

串口时钟使能，GPIO 时钟使能。
GPIO 初始化设置：要设置模式为复用功能。
串口参数初始化：设置波特率，字长，奇偶校验等参数。
开启中断并且初始化 NVIC，使能中断（如果需要开启中断才需要这个步骤）。
使能串口。
编写中断处理函数：函数名格式为 USARTxIRQHandler(x 对应串口号)。

1、串口时钟使能和GPIO时钟使能

串口初始化函数：

HAL_StatusTypeDef HAL_UART_Init(UART_HandleTypeDef *huart)

    /*入口参数huart：串口句柄，为HAL_StatusTypeDef结构体指针类型，如下：*/

typedef struct __UART_HandleTypeDef
{
  USART_TypeDef                 *Instance;        /*!< UART registers base address        */

  UART_InitTypeDef              Init;             /*!< UART communication parameters      */

  uint8_t                       *pTxBuffPtr;      /*!< Pointer to UART Tx transfer Buffer */

  uint16_t                      TxXferSize;       /*!< UART Tx Transfer size              */

  __IO uint16_t                 TxXferCount;      /*!< UART Tx Transfer Counter           */

  uint8_t                       *pRxBuffPtr;      /*!< Pointer to UART Rx transfer Buffer */

  uint16_t                      RxXferSize;       /*!< UART Rx Transfer size              */

  __IO uint16_t                 RxXferCount;      /*!< UART Rx Transfer Counter           */

  __IO HAL_UART_RxTypeTypeDef ReceptionType;      /*!< Type of ongoing reception          */

  DMA_HandleTypeDef             *hdmatx;          /*!< UART Tx DMA Handle parameters      */

  DMA_HandleTypeDef             *hdmarx;          /*!< UART Rx DMA Handle parameters      */

  HAL_LockTypeDef               Lock;             /*!< Locking object                     */

  __IO HAL_UART_StateTypeDef    gState;           /*!< UART state information related to global Handle management
                                                       and also related to Tx operations.
                                                       This parameter can be a value of @ref HAL_UART_StateTypeDef */

  __IO HAL_UART_StateTypeDef    RxState;          /*!< UART state information related to Rx operations.
                                                       This parameter can be a value of @ref HAL_UART_StateTypeDef */

  __IO uint32_t                 ErrorCode;        /*!< UART Error code                    */

#if (USE_HAL_UART_REGISTER_CALLBACKS == 1)
  void (* TxHalfCpltCallback)(struct __UART_HandleTypeDef *huart);        /*!< UART Tx Half Complete Callback        */
  void (* TxCpltCallback)(struct __UART_HandleTypeDef *huart);            /*!< UART Tx Complete Callback             */
  void (* RxHalfCpltCallback)(struct __UART_HandleTypeDef *huart);        /*!< UART Rx Half Complete Callback        */
  void (* RxCpltCallback)(struct __UART_HandleTypeDef *huart);            /*!< UART Rx Complete Callback             */
  void (* ErrorCallback)(struct __UART_HandleTypeDef *huart);             /*!< UART Error Callback                   */
  void (* AbortCpltCallback)(struct __UART_HandleTypeDef *huart);         /*!< UART Abort Complete Callback          */
  void (* AbortTransmitCpltCallback)(struct __UART_HandleTypeDef *huart); /*!< UART Abort Transmit Complete Callback */
  void (* AbortReceiveCpltCallback)(struct __UART_HandleTypeDef *huart);  /*!< UART Abort Receive Complete Callback  */
  void (* WakeupCallback)(struct __UART_HandleTypeDef *huart);            /*!< UART Wakeup Callback                  */
  void (* RxEventCallback)(struct __UART_HandleTypeDef *huart, uint16_t Pos); /*!< UART Reception Event Callback     */

  void (* MspInitCallback)(struct __UART_HandleTypeDef *huart);           /*!< UART Msp Init callback                */
  void (* MspDeInitCallback)(struct __UART_HandleTypeDef *huart);         /*!< UART Msp DeInit callback              */
#endif  /* USE_HAL_UART_REGISTER_CALLBACKS */

} UART_HandleTypeDef;

以上结构体成员变量非常多，一般在使用HAL_UART_Init对串口进行初始化时，只需先对Instance 和 Init 两个成员变量赋值：

Instance 是 USART_TypeDef 结构体指针类型变量，它是执行寄存器基地址，实际上这个基地址 HAL 库已经定义好了，如果是串口 1，取值为 USART1 即可。 Init 是 UART_InitTypeDef 结构体类型变量，用来设置串口的各个参数，包括波特率，停止位等，它的使用方法非常简单。UART_InitTypeDef 结构体定义如下：

typedef struct
{
  uint32_t BaudRate;                  /*!< This member configures the UART communication baud rate.
                                           The baud rate is computed using the following formula:
                                           - IntegerDivider = ((PCLKx) / (8 * (OVR8+1) * (huart->Init.BaudRate)))
                                           - FractionalDivider = ((IntegerDivider - ((uint32_t) IntegerDivider)) * 8 * (OVR8+1)) + 0.5
                                           Where OVR8 is the "oversampling by 8 mode" configuration bit in the CR1 register. */

  uint32_t WordLength;                /*!< Specifies the number of data bits transmitted or received in a frame.
                                           This parameter can be a value of @ref UART_Word_Length */

  uint32_t StopBits;                  /*!< Specifies the number of stop bits transmitted.
                                           This parameter can be a value of @ref UART_Stop_Bits */

  uint32_t Parity;                    /*!< Specifies the parity mode.
                                           This parameter can be a value of @ref UART_Parity
                                           @note When parity is enabled, the computed parity is inserted
                                                 at the MSB position of the transmitted data (9th bit when
                                                 the word length is set to 9 data bits; 8th bit when the
                                                 word length is set to 8 data bits). */

  uint32_t Mode;                      /*!< Specifies whether the Receive or Transmit mode is enabled or disabled.
                                           This parameter can be a value of @ref UART_Mode */

  uint32_t HwFlowCtl;                 /*!< Specifies whether the hardware flow control mode is enabled or disabled.
                                           This parameter can be a value of @ref UART_Hardware_Flow_Control */

  uint32_t OverSampling;              /*!< Specifies whether the Over sampling 8 is enabled or disabled, to achieve higher speed (up to fPCLK/8).
                                           This parameter can be a value of @ref UART_Over_Sampling */
} UART_InitTypeDef;

在初始化函数HAL_UART_Init中会调用相应的串口使能函数__HAL_UART_ENABLE(huart)；同时，在调用的初始化函数 HAL_UART_Init 内部，会先调用 MSP 初始化回调函数进行 MCU 相关的初始化，函数为：

HAL_UART_MspInit(UART_HandleTypeDef* uartHandle)

重写该函数，使能时钟、配置IO以及中断配置

2、GPIO 初始化设置：要设置模式为复用功能

在HAL_UART_MspInit中配置：

    /**USART1 GPIO Configuration
    PA9     ------> USART1_TX
    PA10     ------> USART1_RX
    */
    GPIO_InitStruct.Pin = GPIO_PIN_9|GPIO_PIN_10;
    GPIO_InitStruct.Mode = GPIO_MODE_AF_PP;
    GPIO_InitStruct.Pull = GPIO_NOPULL;
    GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_VERY_HIGH;
    GPIO_InitStruct.Alternate = GPIO_AF7_USART1;
    HAL_GPIO_Init(GPIOA, &GPIO_InitStruct);

3、开启中断

使能串口中断的函数：（已接收完成中断为例）

  /* Enable the UART Data Register not empty Interrupt */
  __HAL_UART_ENABLE_IT(huart, UART_IT_RXNE);

输入的第一个参数是串口句柄，第二个参数是串口中断类型。

关闭中断：

 /* Disable the UART Data Register not empty Interrupt */
      __HAL_UART_DISABLE_IT(huart, UART_IT_RXNE);

4、编写中断服务函数

当发生中断时，在串口中断服务函数中编写相应的逻辑代码即可

void USART1_IRQHandler(void)

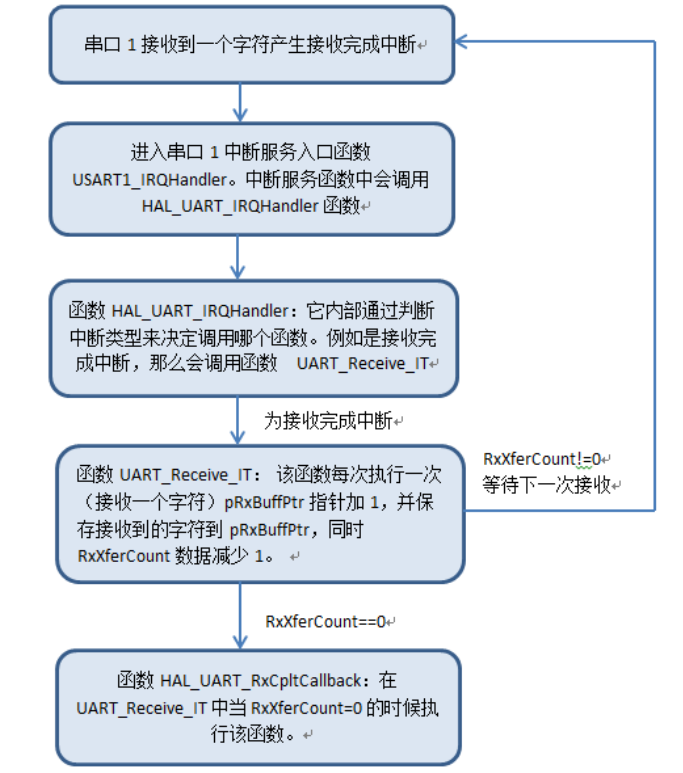

串口接收中断的一般逻辑为：（此图由《STM32F4开发指南》截得）

HAL库一共提供了5个中断处理回调函数：

void HAL_UART_TxCpltCallback(UART_HandleTypeDef *huart);//发送完成回调函数
void HAL_UART_TxHalfCpltCallback(UART_HandleTypeDef *huart);//发送完成过半回调函数
void HAL_UART_RxCpltCallback(UART_HandleTypeDef *huart);//接收完成回调函数
void HAL_UART_RxHalfCpltCallback(UART_HandleTypeDef *huart);//接收完成过半回调函数
void HAL_UART_ErrorCallback(UART_HandleTypeDef *huart);//错误处理回调函数

当然，以上是基于我们使用HAL_UART_Receive_IT 函数，开启接收中断，并且初始化串口句柄的缓存相关参数。

从而使用中断处理回调函数：当接收到一个字符之后，UART_Receive_IT中会把数据保存在串口句柄的成员变量pRxBuffPtr缓存中，同时RxXferCount 计数器减 1。如果我们设置 RxXferSize=10,那么当接收到 10 个字符之后，RxXferCount 会由 10 减到 0（RxXferCount 初始值等于 RxXferSize），这个时候再调用接收完成回调函数 HAL_UART_RxCpltCallback 进行处理。

如果不使用中断处理回调函数，就不需要用初始化串口句柄的中断接收缓存，而是直接在要开启中断的地方通过调用__HAL_UART_ENABLE_IT 单独开启中断即可，只不过这里还需要通过 HAL 库串口接收函数 HAL_UART_Receive 来获取接收到的字符进行相应的处理。
