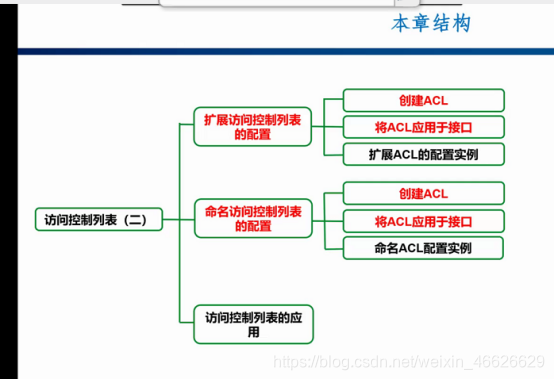

ACL 扩展ACL与命名ACL(理论二)

1>扩展访问控制列表:
基于源和<目的地址>、<传输层协议>和<应用端口号>进行过滤每个条件都必须匹配,才会施加允许或拒绝条件
使用扩展ACL可以实现更加精确的流量控制
访问控制列表号从100到199
2>扩展访问控制列表的配置:
show access-list ---- 检查端口是否有ACL
access-list ---- 创建扩展访问控制列表
Router(config)#access-list access-list-number { permit | deny } protocol [source source-wildcard destination destination-wildcard ] [operator port] [established] [log]
ip access-group ---- 将扩展访问控制列表应用到某接口
Router（config-if）#ip access-group access-list-number { in | out }
3>命名的访问控制列表:
{标准ACL和扩展ACL中可以使用一个字母数字组合的字符串（名字）代替来表示ACL的表号命名IP访问列表允许从指定的访问列表删除单个条目}

{如果添加一个条目到列表中,那么该条目被添加到列表末尾}

{不能以同一个名字命名多个ACL}

{在命名的访问控制列表下,permit和deny命令的语法格式与前述有所不同}
4>命名的访问控制列表
第一步，创建名为cisco的命名访问控制列表
Router(config)#ip access-list  extended  cisco
第二步，指定一个或多个permit及deny条件
Router（config-ext-nacl）# deny tcp 172.16.4.0 0.0.0.255 172.16.3.0 0.0.0.255 eq  23
Router（config-ext-nacl）# permit ip  any  any
第三步，应用到接口E0的出方向
Router（config）#interface  fastethernet  0/0
Router（config-if）#ip access-group  cisco out

下面是命令参数的详细说明

access-list-number：访问控制列表号，扩展ACL取值是100-199。

permit|deny：如果满足规则，则允许/拒绝通过。

protocol：用来指定协议的类型，如IP，TCP，UDP，ICMP等。

source、destination：源和目的，分别用来标示源地址和目的地址。

souce-wildcard、destination-wildcard：子网反码，souce-wildcard是源反码，destination-wildcard是目标反码。

operator operan：lt(小于)、gt(大于)、eq(等于)、neq(不等于)一个端口号。

删除已建立的扩展ACL语法如下：

Router(config)#no access-list access-list-number

列如：允许192.168.1.0/24访问192.168.2.0/24，而拒绝其他所有主机访问。

Router(config)#access-list 101 permit ip 192.168.1.0 0.0.0.255 192.168.2.0 0.0.0.255

Router(config)#access-list 101 deny ip any any

列如：拒绝网络192.168.1.0/24访问FTP服务器192.168.2.100/24，而允许其他主机访问。

Router(config)#access-list 102 deny tcp 192.168.1.0 0.0.0.255 host 192.168.2.100 eq 21

Router(config)#access-list 102 permit ip any any

列如：禁止网络192.168.1.0/24中的主机ping同服务器192.168.2.200/24，而允许其它主机访问。

Router(config)#access-list 103 deny icmp 192.168.1.0 0.0.0.255 host 192.168.1.200 echo

Router(config)#access-list 103 permit ip any any



将创建好的ACL应用与路由器的接口上

不管是标准ACL还是扩展ACL只有将创建好的ACL应用与路由器的接口上才算是有效的。语法如下：

Router(config-if)#ip access-group access-list-number {in|out}

参数解释如下：

access-list-number：创建ACL时指定的访问控制列表号

in：应用到入站接口。

out：应用出站接口。

取消接口上的ACL应用可以使用如下命令：

Router(config-if)#no ip access-group access-list-number {in|out}

可以使用show access-lists命令查看ACL配置。

注意：不管是标准ACL或者是扩展ACL，只要应用了该规则就不可以在向里面添加新的规则了，只能是删除整个ACL。这样很不方便我们管理ACL，那么我们改这么办呢？下面我们来讲解命名访问控制列表。



配置命名访问控制列表

所谓的命名控制列表就是给控制列表取个名字，而不是想上面所述的使用访问控制列表号。我们通过命令访问控制列表可以很方便的管理ACL规则，可以随便添加和删除规则，而无需删除整个访问控制列表了。

创建命名访问控制列表的语法如下：

Router(config)#ip access-list {standard|extended} access-list-name

下面是命令参数的详细说明

standard:创建标准的命名访问控制列表。

extended:创建扩展的命名访问控制列表。

access-list-name:命名控制列表的名字，可以是任意字母和数字的组合。

标准命名ACL语法如下：

Router(config-std-nacl)#[Sequence-Number] {permit|deny} source [souce-wildcard]

扩展命名ACL语法如下：

Router(config-ext-nacl)#[Sequence-Number] {permit|deny} protocol {source souce-wildcard destination destination-wildcard} [operator operan]

无论是配置标准命名ACL语句还是配置扩展命名ACL语句，都有一个可选参数Sequence-Number。Sequence-Number参数表明了配置的ACL语句在命令ACL中所处的位置，默认情况下，第一条为10，第二条为20，以此类推。Sequence-Number可以很方便地将新添加的ACL语句插于到原有的ACL列表的指定位置，如果不选择Sequence-Number，默认添加到ACL列表末尾并且序列号加10。

删去以创建的命名ACL语法如下：

Router(config)#no ip access-list {standard|extended} access-list-name

对于命名ACL来说，可以删除单条ACL语句，而不比删除整个ACL。并且ACL语句可以有选择的插入到列表中的某个位置，使得ACL配置更加方便灵活。

如果要删除某一ACL语句，可以使用“no Sequence-Number”或“no ACL”语句两种方式。

列如：将一条新添加的ACL加入到原有标准命名ACL的序列15的位置。内容为允许主机192.168.1.1/24访问Internet。

Router(config)#ip access-list standard test1

Router(config-std-nacl)#15 permit host 192.168.1.1

列如：创建扩展命名ACL，内容为拒绝192.168.1.0/24访问FTP服务器192.168.2.200/24，允许其他主机。

Router(config)#ip access-list extended test2

Router(config-ext-nacl)#deny tcp 192.168.1.0 0.0.0.255 host 192.168.2.200 eq 21

Router(config-ext-nacl)#permit ip any any

将命名ACL应用于接口语法如下：

Router(config-if)#ip access-group aaccess-list-name {in|out}

取消命名ACL的应用语法如下：

Router(config-if)#no ip access-group aaccess-list-name {in|out}
