地球科学数据学习笔记---风廓线雷达的风速风向图如何理解

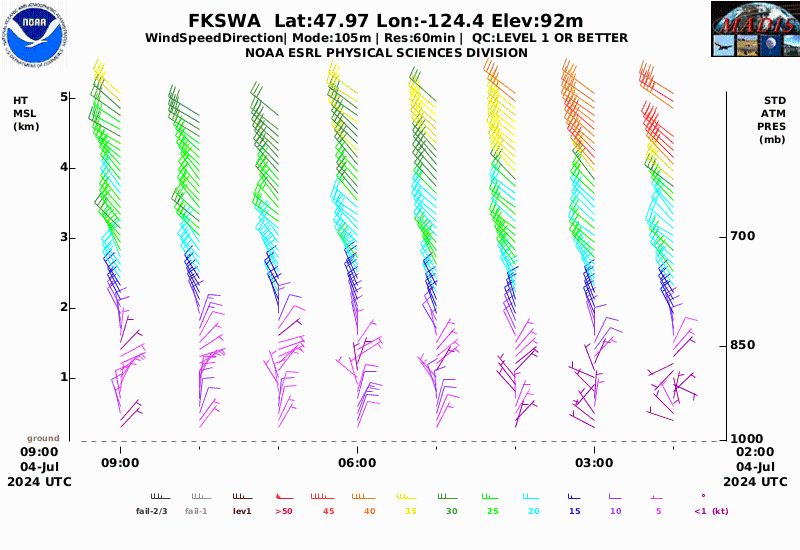

风廓线雷达是有效探测风的仪器之一，往往是探测一个固定点上空不同高度的风向风速随时间的变化，因此在最终呈现出来的图往往是横轴为时间，纵轴为高度的风速风向图。具体的示例如下。

图片来源：NCEP Meteorological Assimilation Data Ingest System (MADIS)

图片来源于美国国家海洋大气管理局（NOAA），感兴趣可以登录网站进行查看。

图中是以风羽表示风向，风羽的颜色表示风速大小，也有的图是以箭头表示风速，背景画等值线图表示风速大小，原理是一样的。风羽表示的风向要以水平面去理解，即该高度上水平的风向，上下左右分别指代北东南西四个方向（具体可参考我的另一篇文章-流向和风向的定义），因此类似的图反映了一个固定点的每个高度层在不同时间的水平风向风速的变化。

在美国国家海洋大气管理局官网也有对该图很详细的解释，具体参考此网址内容：Interpret Data (noaa.gov)。

最后附上在官网查看本文中风羽插图的步骤：

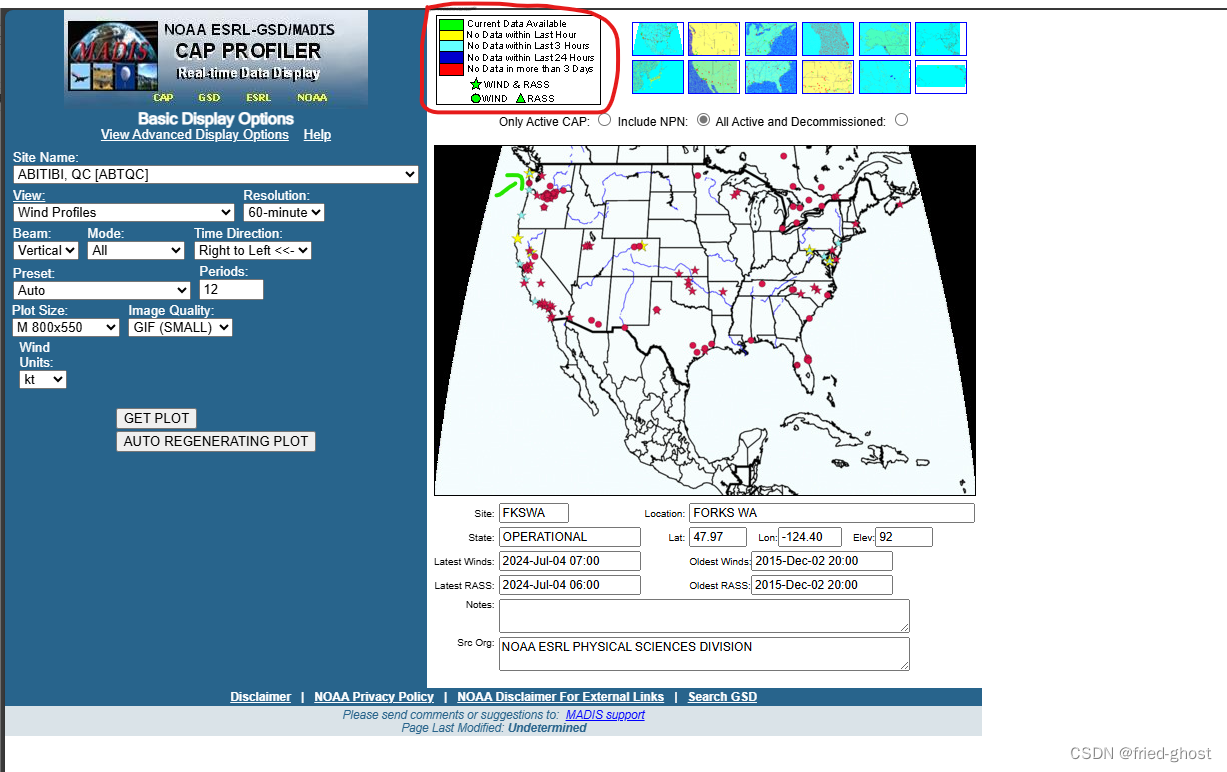

1、首先打开网页，可以看出现一张地图，地图上会有站点的位置，有的是圆点表示，有的是五角星表示，这些形状代表了站点所架设的仪器种类，五角星和圆点是架设了风廓线雷达的，颜色则代表了该站点的数据状态，即拥有多长时间的顺序，这些诠释都在图中红色框的位置。

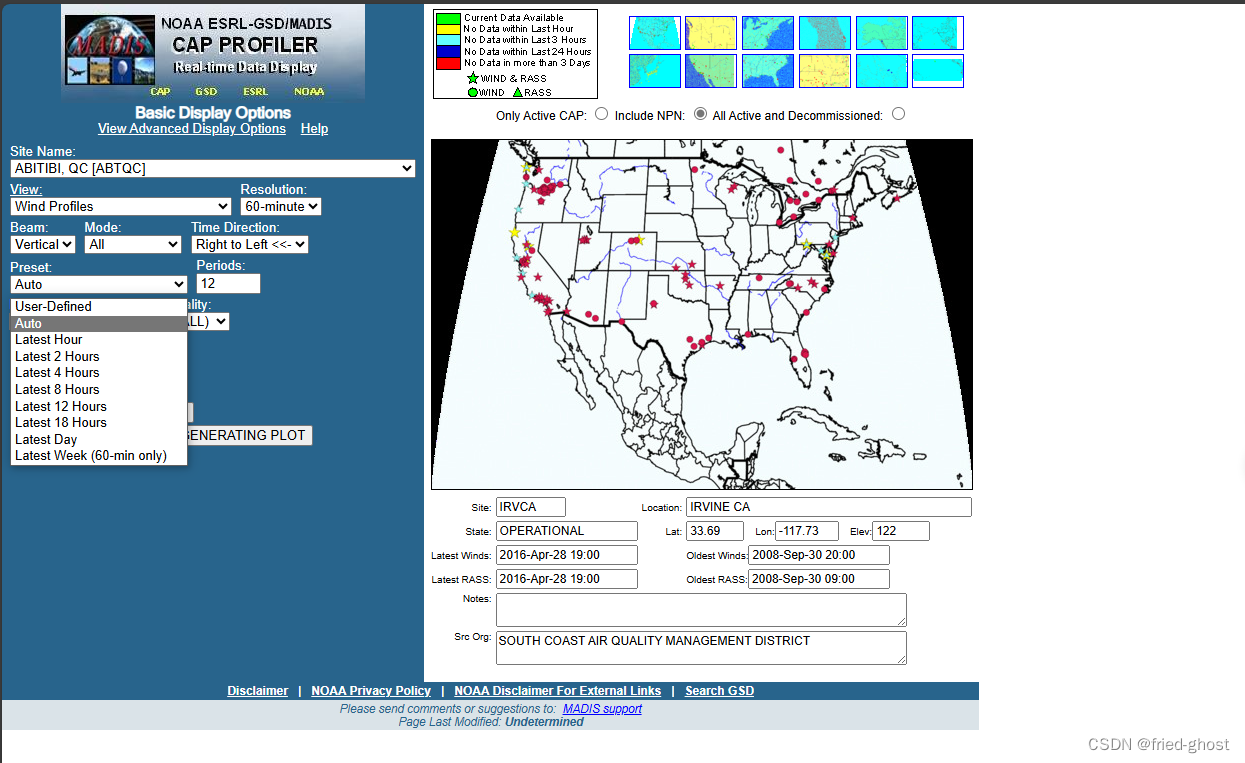

2、在地图中点击需要查看的站点，信息会对应显示到左边蓝色区域的信息里

3、在左边的信息中可以根据自己需要选择需要呈现的数据时间，该数据时间分辨率是1小时，图片大小，图片格式（GIF、PNG、JPEG），风速单位等，选择好之后，点击GET PLOT按钮就可以生成需要的风羽图啦。
