一、SDI

SDI（serial digital interface）串行数字接口。

按速率分：标准清晰度SD-SDI、高清标准HD-SDI和3G-SDI，对应速率分别是270Mb/s、1.485Gb/s和2.97Gb/s。

1.1主要特点

易用性

由于HD-SDI摄像机产品工程施工采用的系统框架和模拟监控系统框架相同，采用75-5同轴线缆即可实现系统布线，易上手。

非压缩（不支持压缩传输）

HD-SDI摄像机不像IP监控是将视频信号经过压缩和打包后通过网络传输的，它是以未经压缩的数字信号在同轴电缆上高速传输，原始图像不会失真。

高清实时

HD-SDI摄像机监控不受传输网络影响，不会有IP网络监控产生的图像延迟问题，在有实时监控和高清要求的场合。

利用率高

HD-SDI摄像机设备视频输出图像的分辨率为1920×1080，单位面积摄像机布点密度大幅下降。在监控场所提供更多细节上的处理，如看清人脸，看清车牌。

1.2 sdi与hdmi区别：

• 应用范围。SDI接口常用于广播电视、电影等专业领域，而HDMI接口则广泛应用于电脑、游戏机、投影仪等消费电子产品。
• 视频分辨率。SDI接口最高支持4K60帧的传输，而HDMI接口最高支持8K或10K的分辨率。

• 传输距离。SDI接口在保持4K60帧的效果下，传输距离可以达到40米左右，而HDMI接口在保持高分辨率的情况下，传输距离一般在30米以内，但使用光纤HDMI线可以传输超过500米的距离。135

• 价格。在同样的长度下，HDMI接口的价格通常比SDI接口要高。

• 维护性。SDI接口在维护性方面相对较好，以BNC接口作为线缆标准，具有锁定机制，适合保持移动设备的稳定。

• 传输方式。SDI接口是一种数字分量串行接口，使用同轴线进行传输，而HDMI接口则通过19针线进行传输。

二、YUV

YUV，是一种颜色编码方法。YUV数据由Y、U、V三个分量组成，现在通常说的YUV指的是YCbCr。亮度(luminance)记作Y，而U与V存储色度(色讯;chrominance;color)部分。

• Y：表示亮度（Luminance、Luma），占8bit（1字节）
• Cb、Cr：表示色度（Chrominance、Chroma）
• Cb（U）：蓝色色度分量，占8bit（1字节）
• Cr（V）：红色色度分量，占8bit（1字节）

2.1特点

YUV编码最初是为了在黑白电视上播放彩色信号而设计的，但现在已被广泛应用于数字视频中。它具有以下几个特点：

1. 色彩空间转换：YUV编码可以将RGB颜色空间转换为YUV颜色空间，从而实现不同设备之间的兼容性。，在计算机上编辑的RGB图像可以通过转换为YUV格式后在电视上播放。

2. 压缩编码：由于YUV编码只保留了图像中重要的亮度信息和少量的色度信息，因此可以有效地压缩视频数据，从而减少存储空间和传输带宽。

3. 兼容性强：YUV编码被广泛应用于各种数字视频标准中，如MPEG、H.264、HEVC等，使得不同设备之间可以进行数据交换和共享。

4. 节省成本：与RGB编码相比，YUV编码可以节省成本，因为它只需要处理亮度信号和色度信号，而不需要同时处理三个色彩分量。

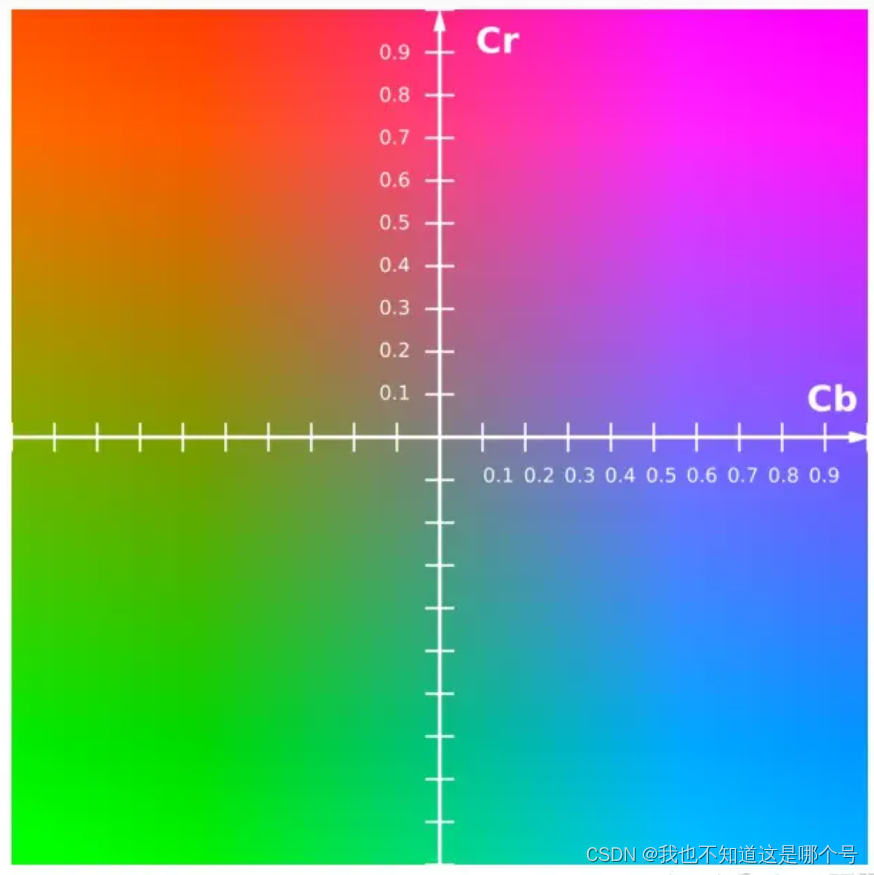

 当Y=0.5时分量，xy轴截图

2.2采样

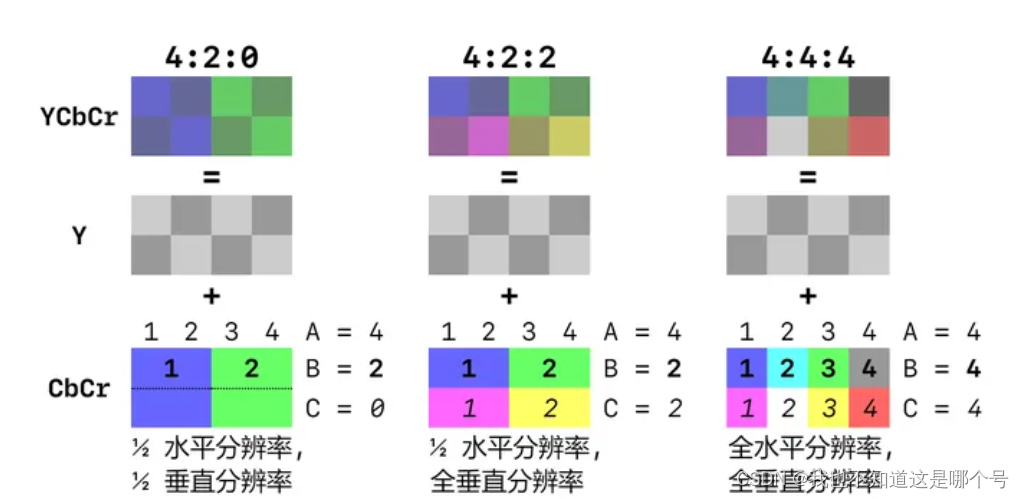

为节省带宽起见，大多数YUV格式平均使用的每像素位数都少于24位。主要的抽样格式有YCbCr4:2:0、YCbCr4:2:2和YCbCr4:4:4。

YUV的表示法称为A:B:C表示法：

A:代表Y明亮度的取样个数，一个矩阵[2:2]。

B:第一行采样个数，【两个矩阵】

C:第二行采样个数，【两个矩阵】

• 4:4:4表示完全取样。

• 4:2:2表示2：1的水平取样，垂直完全采样。

• 4:2:0表示2：1的水平取样，垂直2：1采样。

2.3 采样对应像素

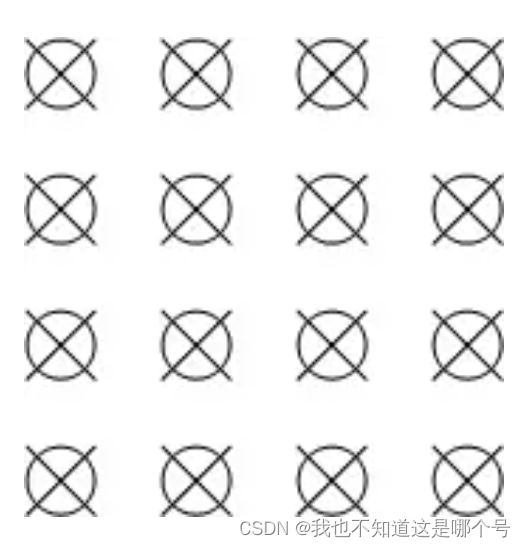

叉叉代表：亮度。   圆圈代表：色度。

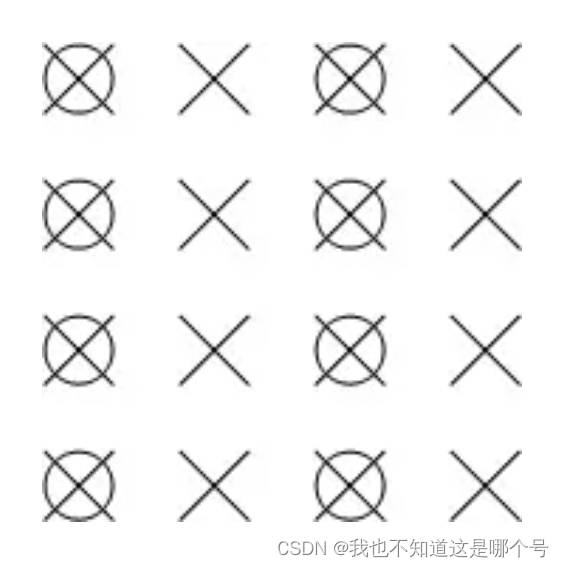

YUV444

四个像素为：[Y0 U0 V0] [Y1 U1 V1] [Y2 U2 V2] [Y3 U3 V3]

采样的码流为：Y0 U0 V0 Y1 U1 V1 Y2 U2 V2 Y3 U3 V3
映射出的像素点为：[Y0 U0 V0] [Y1 U1 V1] [Y2 U2 V2] [Y3 U3 V3]
一张 1920 * 1280 大小的图片，如果按照YUV444采样，其存储占用共(1920*1280*8 +1920*1280*8 + 1920*1280*8)/8/1024/1024 = 7.03M
这种采样方式和RGB大小一样

YUV422

四个像素为：[Y0 U0 V0] [Y1 U1 V1] [Y2 U2 V2] [Y3 U3 V3]
采样的码流为：Y0 U0 Y1 V1 Y2 U2 Y3 V3
映射出的像素点为：[Y0 U0 V1]、[Y1 U0 V1]、[Y2 U2 V3]、[Y3 U2 V3] 一个色度两个像素用
一张 1920 * 1280 大小的图片，如果按照YUV422采样，其存储占用共(1920*1280*8 + 1920*1280*8*1/2 + 1920*1280*8*1/2)/8/1024/1024 = 4.68M
相比于RGB，节省了1/3空间

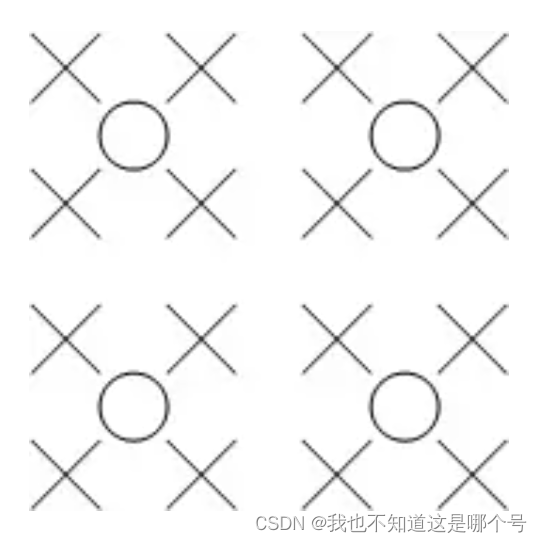

YUV420

图像像素为：
[Y0 U0 V0]、[Y1 U1 V1]、 [Y2 U2 V2]、 [Y3 U3 V3]
[Y5 U5 V5]、[Y6 U6 V6]、 [Y7 U7 V7] 、[Y8 U8 V8]
​
采样的码流为：
Y0 U0 Y1 Y2 U2 Y3
Y5 V5 Y6 Y7 V7 Y8
​
映射出的像素点为：
[Y0 U0 V5]、[Y1 U0 V5]、[Y2 U2 V7]、[Y3 U2 V7]
[Y5 U0 V5]、[Y6 U0 V5]、[Y7 U2 V7]、[Y8 U2 V7]  一个色度四个像素用
一张 1920 * 1280 大小的图片，如果按照YUV420采样，其存储占用共(1920*1280*8 + 1920*1280*8*1/4 + 1920*1280*8*1/4)/8/1024/1024 = 3.51M
相比于RGB，节省了1/2空间
