HAL库程序里面中断的响应及调用过程

这个文章的主要总结的是程序在HAL库里面初始化和执行过程，同时对于一些中断的响应执行过程

GPIO

对于普通的GPIO的初始化没有任何回调函数
对于使用了中断的GPIO,中断的开启和优先级设置时在初始化时完成，但是其中断的响应是调用首先调用HAL库提供的中断处理函数HAL_GPIO_EXTI_IRQHandler(GPIO_PIN_8);在这个函数里面通过回调HAL_GPIO_EXTI_Callback(GPIO_Pin);函数完成中断的响应和处理，因此这个函数需要我们自己编写代码实现

串口

对于串口的初始化调用的函数为HAL_UART_Init，但是这个函数会回调一个函数HAL_UART_MspInit 这个函数需要我们自己编写完成，主要完成的功能是对对应外设引脚的初始化和中断设置操作

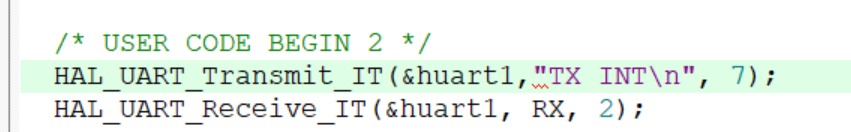

串口的中断发送和接收，使用这两个函数

中断发送和接收完成的处理过程为：
通过中断服务程序调用 HAL_UART_IRQHandler(&huart1)，并回调如下两个函数（接收和中断完成调用的回调函数不一样），这两个函数如果使用中断都需要我们自己编写完成

ADC

初始化使用函数HAL_ADC_Init(&hadc)，但是会回调函数HAL_ADC_MspInit(ADC_HandleTypeDef* adcHandle)完成初始化。
注意上面的仅是初始化了ADC的功能，但是ADC并不知道去采集那个通道的数据

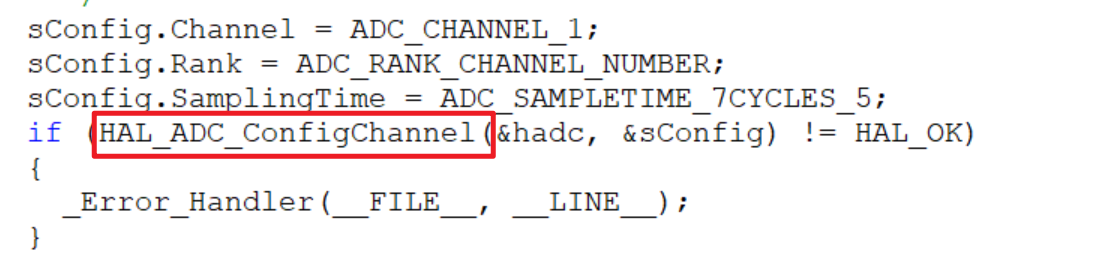

需通过如下设置，完成通道的采样设置

如果ADC使用了中断
中断调用这个函数HAL_ADC_IRQHandler(&hadc);并回调HAL_ADC_ConvCpltCallback(ADC_HandleTypeDef* hadc)ADC转换完成回调函数

DMA

初始化

void HAL_ADC_MspInit(ADC_HandleTypeDef* adcHandle)
{

  GPIO_InitTypeDef GPIO_InitStruct;
  if(adcHandle->Instance==ADC1)
  {
  /* USER CODE BEGIN ADC1_MspInit 0 */

  /* USER CODE END ADC1_MspInit 0 */
    /* ADC1 clock enable */
    __HAL_RCC_ADC1_CLK_ENABLE();

    /**ADC GPIO Configuration
    PA1     ------> ADC_IN1
    PA4     ------> ADC_IN4
    */
    GPIO_InitStruct.Pin = GPIO_PIN_1|GPIO_PIN_4;
    GPIO_InitStruct.Mode = GPIO_MODE_ANALOG;
    GPIO_InitStruct.Pull = GPIO_NOPULL;
    HAL_GPIO_Init(GPIOA, &GPIO_InitStruct);

    /* ADC1 DMA Init */
    /* ADC Init */
    hdma_adc.Instance = DMA1_Channel1;
    hdma_adc.Init.Direction = DMA_PERIPH_TO_MEMORY;
    hdma_adc.Init.PeriphInc = DMA_PINC_DISABLE;
    hdma_adc.Init.MemInc = DMA_MINC_ENABLE;
    hdma_adc.Init.PeriphDataAlignment = DMA_PDATAALIGN_HALFWORD;
    hdma_adc.Init.MemDataAlignment = DMA_MDATAALIGN_HALFWORD;
    hdma_adc.Init.Mode = DMA_CIRCULAR;
    hdma_adc.Init.Priority = DMA_PRIORITY_LOW;
    if (HAL_DMA_Init(&hdma_adc) != HAL_OK)
    {
      _Error_Handler(__FILE__, __LINE__);
    }

    __HAL_LINKDMA(adcHandle,DMA_Handle,hdma_adc);

  /* USER CODE BEGIN ADC1_MspInit 1 */

  /* USER CODE END ADC1_MspInit 1 */
  }
}

void HAL_ADC_MspDeInit(ADC_HandleTypeDef* adcHandle)
{

  if(adcHandle->Instance==ADC1)
  {
  /* USER CODE BEGIN ADC1_MspDeInit 0 */

  /* USER CODE END ADC1_MspDeInit 0 */
    /* Peripheral clock disable */
    __HAL_RCC_ADC1_CLK_DISABLE();

    /**ADC GPIO Configuration
    PA1     ------> ADC_IN1
    PA4     ------> ADC_IN4
    */
    HAL_GPIO_DeInit(GPIOA, GPIO_PIN_1|GPIO_PIN_4);

    /* ADC1 DMA DeInit */
    HAL_DMA_DeInit(adcHandle->DMA_Handle);
  /* USER CODE BEGIN ADC1_MspDeInit 1 */

  /* USER CODE END ADC1_MspDeInit 1 */
  }
}

如果DMA需要打开中断，在任意地方调用这两个函数即可

  /* DMA controller clock enable */
  __HAL_RCC_DMA1_CLK_ENABLE();

  /* DMA interrupt init */
  /* DMA1_Channel1_IRQn interrupt configuration */
  HAL_NVIC_SetPriority(DMA1_Channel1_IRQn, 0, 0);
  HAL_NVIC_EnableIRQ(DMA1_Channel1_IRQn);

DMA中断的执行过程
中断响应函数调用
HAL_DMA_IRQHandler(&hdma_adc);，并回调HAL_ADC_ConvCpltCallback(ADC_HandleTypeDef* hadc)这个函数

这里有个需要注意的点，如果直接跟踪函数HAL_DMA_IRQHandler，是无法看到对应回调的实现的，而是通过函数指针调用的这个函数（具体的函数指针是：hdma->XferCpltCallback(hdma);），这指针的初始化是在打开DMA功能时赋值进去的即这个函数HAL_ADC_Start_DMA（这里有这么一段：
这函数函数就是后期我们需要实现，分别转换完成，半转换，错误时的调用完成的）
