一、实验目的

1. 掌握ARP协议常用命令;
2. 掌握ARP协议的工作过程；
3. 掌握IP地址和MAC地址的关系；

二、实验要求

1. 掌握ARP协议常用命令;

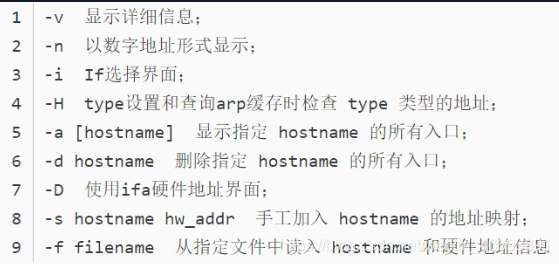

   • 见计算机网络实验教材-2.7网络命令
   •

2. 掌握ARP协议的工作过程；

   1. 学习：视频学习Cisco Packet Tracer中的集线器和交换机的区别
   2. 配置一个包括两个网络的互联网（可参照下图1），并将IP地址和MAC地址相应信息进行标记；

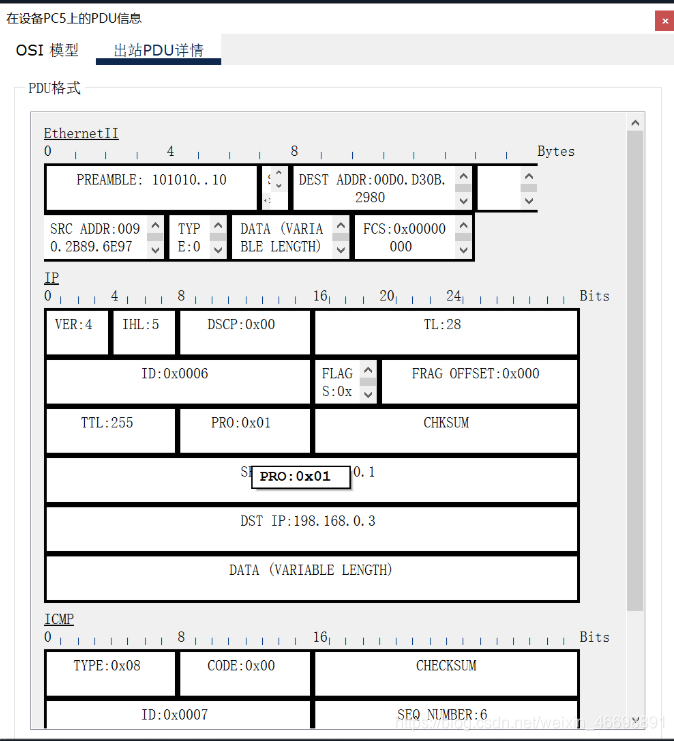

   3. 网络1中某主机向本网络中某主机发送数据(例如PC5向PC6发送ICMP数据), 要求此时产生ARP请求数据包,查看ARP请求和应答的过程。查看和标记ARP请求包和ARP应答包的源MAC地址和目的MAC地址；查看ICMP数据包的源IP地址和目的IP地址；源MAC地址和目的MAC地址；
   4. 网络1中某主机向网络2中某主机发送数据(例如PC5向PC9发送ICMP数据), 要求此时产生ARP请求数据包,查看ARP请求和应答的过程。查看和标记ARP请求包和ARP应答包的源MAC地址和目的MAC地址；查看ICMP数据包的源IP地址和目的IP地址；源MAC地址和目的MAC地址；

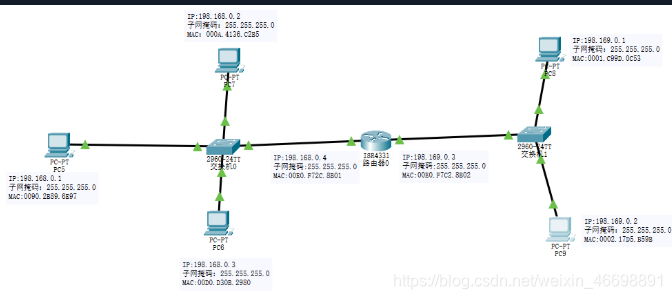

图1 两个网络互联的拓扑图

三、实验环境

左侧网络的三个主机的默认网关是：198.168.0.4

右侧网络的两个主机的默认网关是：198.169.0.3

四、实验结果

1. 网络1中某主机向本网络中某主机发送数据

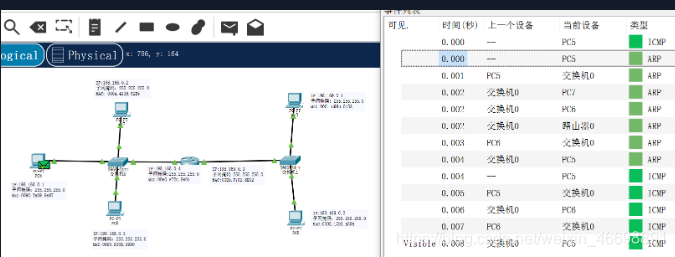

事件列表如图所示，两个处于同一以太网的两个主机之间发送消息。初始状态下，PC5的ARP表中不存在目的IP地址主机的表项，所以发送ARP请求报文，交换机的交换表中没有目的主机的表项，所以记录源主机的表项后。洪泛转发。PC6主机正确接受了ARP请求报文，并回复ARP响应报文，交换机直接交付PC5主机。此时交换机还记录了PC6表项。

主机5获得目的主机MAC地址后正式发送ICMP报文。此时转发交换机不需要洪泛，而是直接交付。

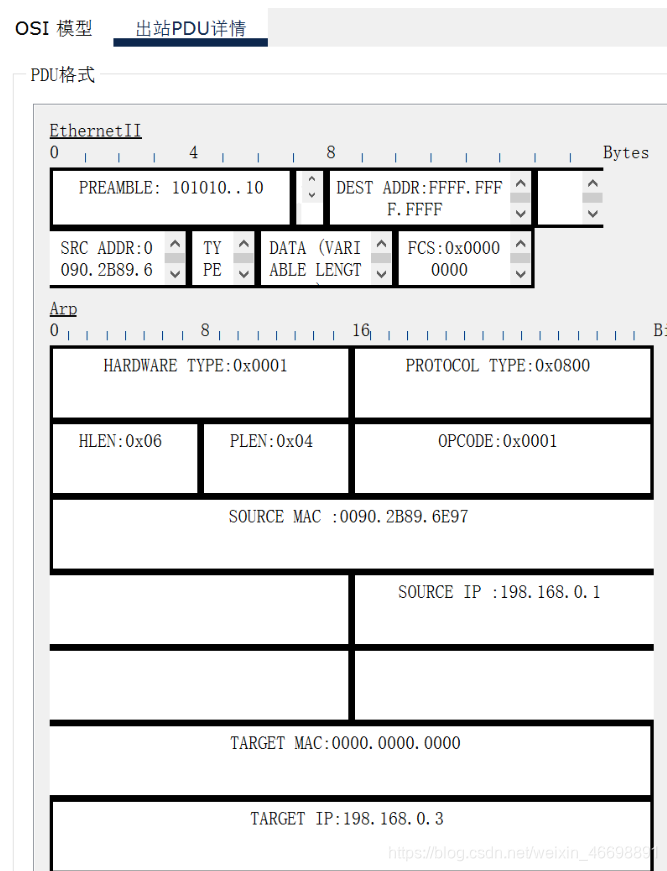

上图是从源主机发出的ARP请求报文。ARP数据包中，源MAC地址为自身MAC地址，目的MAC地址为0000.0000.0000.0000。源IP与目的IP是双方主机的IP地址

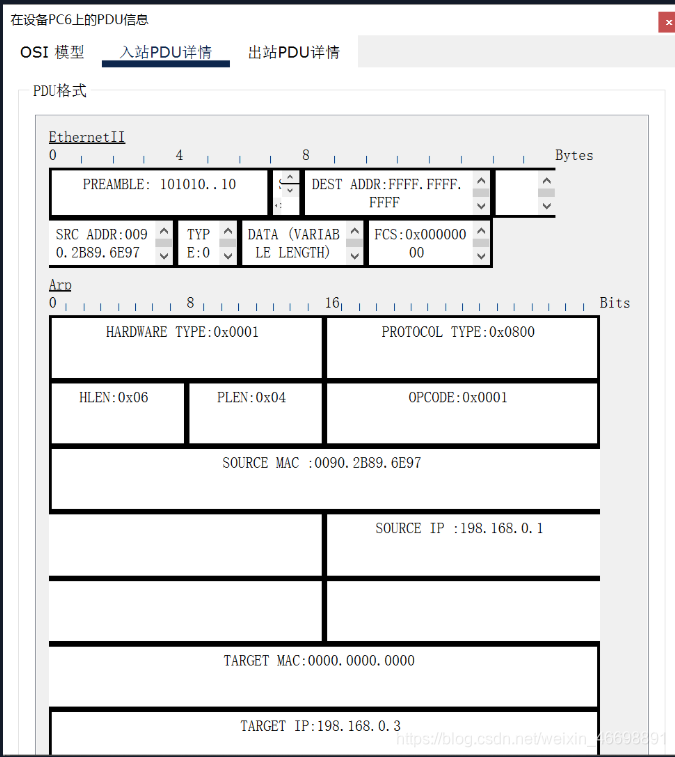

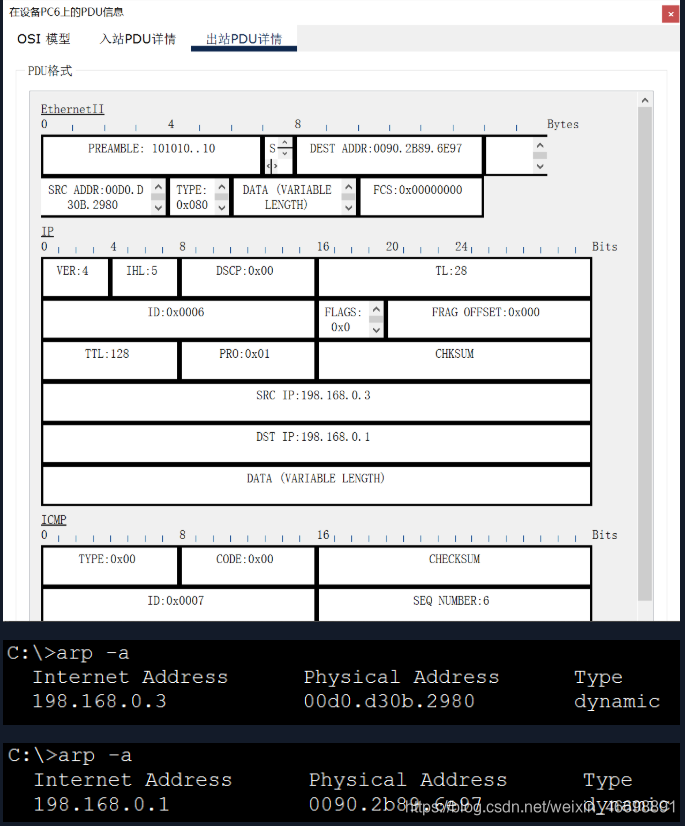

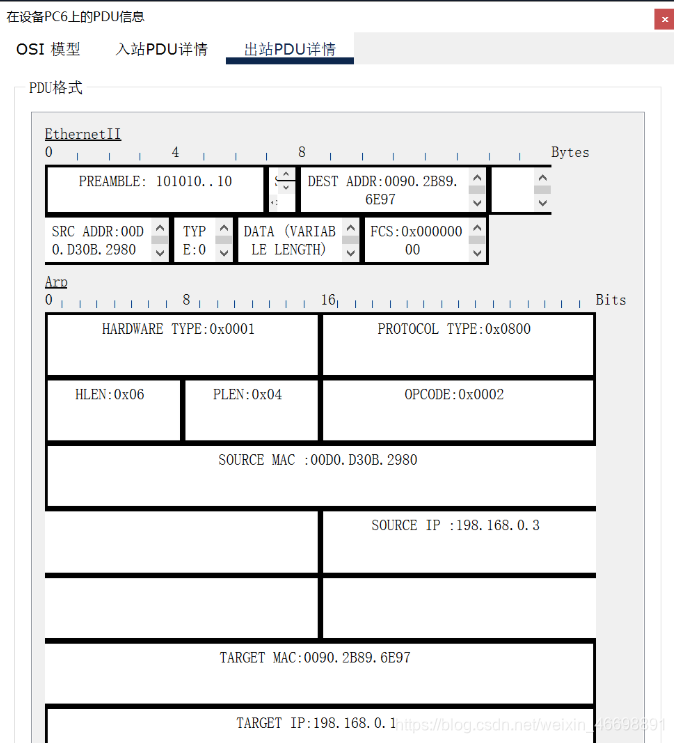

上图是目的主机收到ARP请求报文后，接受与发出报文的格式。在ARP响应报文中，源MAC与源IP地址是PC6 的地址，目的地址是PC5 的地址。此时PC6记录了PC5的MAC地址

如上图所示，ICMP报文的询问与应答报文的MAC地址与IP地址都是双方的真实地址。且检查双方主机的ARP表可知，此时双方都已获得对方的MAC地址

2. 网络1中某主机向网络2中某主机发送数据

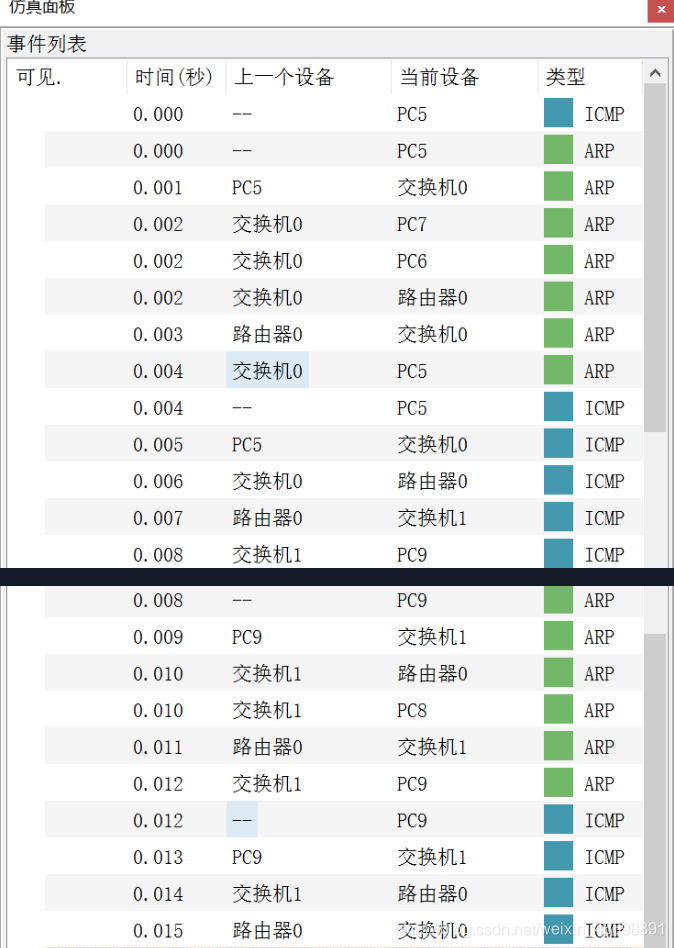

开始试验前，清空PC5和9的ARP表，事件列表如图所示。

首先源主机ARP表中没有目的主机的MAC地址，发送ARP请求报文。但是目的主机和源主机不在同一个以太网中，所以ARP是路由器和源主机之间的请求和应答。

获得路由器MAC地址后，ICMP询问报文通过路由器发送到另一个以太网中，通过交换机洪泛，ICMP报文到达目的主机

目的主机的ARP表为空，同样需要在路由器和目的主机之间进行ARP的的请求和应答。

目的主机获得路由器MAC地址后发送ICMP应答报文，最终到达源主机。

上图是PC5发出的ARP的请求报文以及它的应答报文。

PC5发出的ARP请求报文，源MAC地址与IP地址是自己的MAC地址IP地址。目的MAC地址是0000.0000.0000.0000，目的IP地址是默认网关的IP地址。

应答报文的源MAC地址是路由器与该网段接口的MAC地址，IP地址是该网段中路由器的IP地址，目的MAC地址与IP地址是询问报文中的源MAC地址与源IP地址。

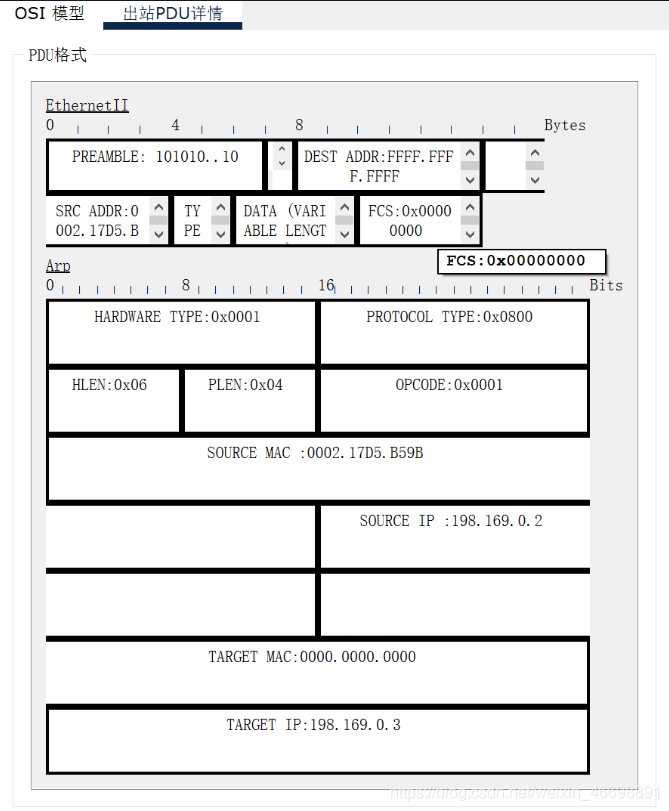

上图是主机PC9发出的ARP请求报文以及它的应答报文。原理和主机PC5与路由器之间的相似。

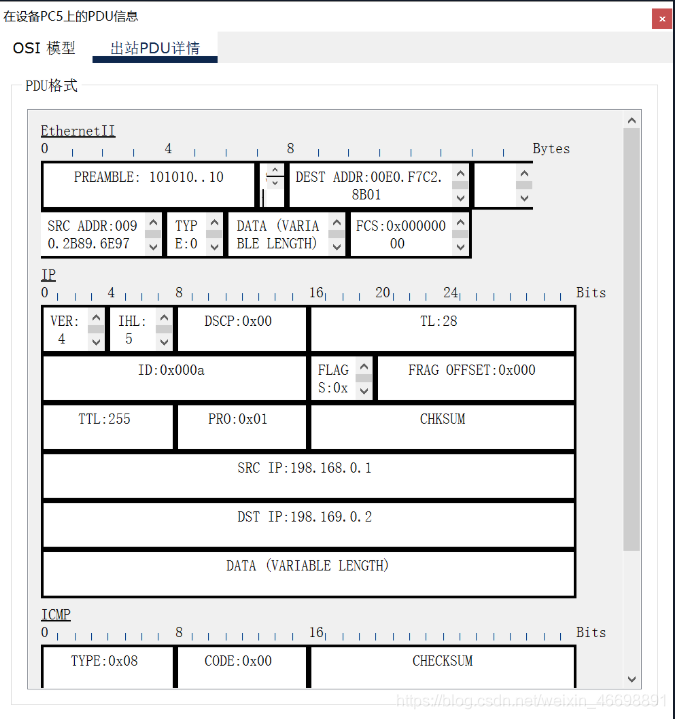

上图是由PC5发出的ICMP请求报文。源IP地址和目的IP地址是双方主机的IP地址。源MAC地址是源主机的MAC地址，目的MAC地址是路由器一个接口的MAC地址。

上图是由路由器转发的ARP请求报文。此时源MAC地址已经成为路由器另一个接口的MAC地址。目的MAC地址是目的主机的MAC地址。

这里其实假定路由器已经知道了目的主机的MAC地址。若路由器不知道，路由器将会丢弃这个ICMP报文，发送ARP报文获得MAC地址。

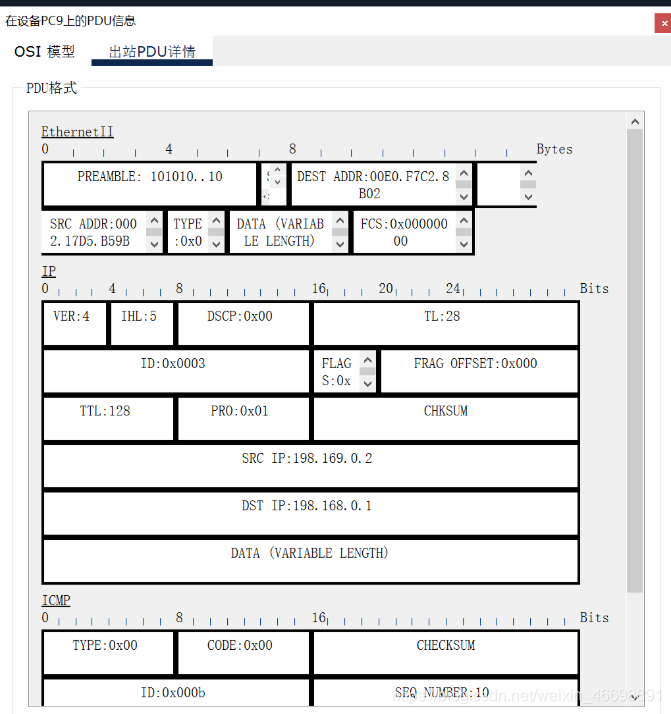

上图是由PC9发出的ICMP应答报文。源IP地址与源MAC地址是主机PC9的地址。目的IP地址是目的主机的IP地址，目的MAC地址是路由器一个接口的MAC地址。

上图是由路由器转发的ICMP应答报文。路由器将源MAC地址更换为另一个接口的MAC地址，目的MAC地址更换为目的主机的MAC地址。IP地址不变。

五、思考题

1. 上述步骤2.掌握ARP协议的工作过程的(4)完成后，哪些PC的缓存中拥有了PC5的IP地址与MAC地址的映射关系？

   就实验结果部分设计的第一个实验而言，只有PC6主机拥有了该映射关系

2. 主机使用ARP能查询到其他网段的MAC地址么？为什么？

   不能，ARP是数据链路层协议，不能跨网段查询，只能查询到本网段的MAC地址，若跨网段的话，它可以获取路由器与本网段接口的MAC地址

3. 在上述步骤2.掌握ARP协议的工作过程的(4)中，如果所有设备的ARP表都是空的，则执行 PC5 ping PC9一共出现了几次ARP请求？分别是谁发送的，请求的是谁（哪个IP地址）的MAC地址？

   两次ARP请求，分别是PC5发出的，请求的是与该网段相连的路由器接口的MAC地址

   路由器发送的，请求的是目的主机的MAC地址。

4. 在上述步骤2.掌握ARP协议的工作过程的(4)中，PC5 ping PC9时，数据传输经过了哪些设备？ICMP数据包的源IP地址和目的IP地址；源MAC地址和目的MAC地址是否发生了变化，如果有变化，发生了怎样的变化？

   经过了交换机和路由器。

   经过交换机时MAC地址和IP地址没有发生变化。

   经过路由器时IP地址没有变化，MAC地址变化，源MAC地址变化为转发出去的端口的MAC地址，目的MAC地址变为下一路由器或目的主机的MAC地址。

六、实验心得体会

由器。

经过交换机时MAC地址和IP地址没有发生变化。

经过路由器时IP地址没有变化，MAC地址变化，源MAC地址变化为转发出去的端口的MAC地址，目的MAC地址变为下一路由器或目的主机的MAC地址。

六、实验心得体会

了解到交换机与路由器在数据链路层工作的区别，以及ARP协议的工作原理。对数据包的转发过程有了整体上的认识。
