STM32嵌入式应用系统设计

---

一、可视化的代码跟踪调试

1.安装过程

参考过程

https://www.cnblogs.com/lwp-king666/p/10513382.html

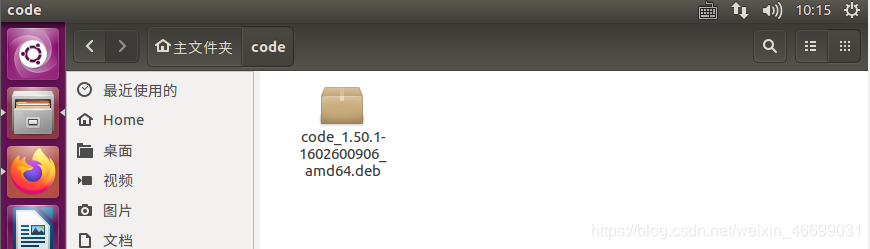

此处我选择方法二命令安装，下载了vscode的deb包

进行解压

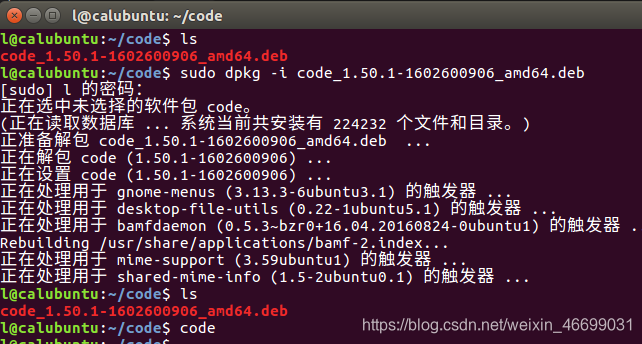

sudo dpkg -i   安装包名

2.安装C++插件

在终端输入code打开vscode界面
按ctrl+p调出命令行，在上面输入ext install cpptools

下面会弹出很多插件在C\C++插件右下面有三个蓝色框的最右边那个就是下载安装插件的。接下来就是漫长的等待安装过程（因为网络的问题所以漫长）。安装成功后会有提示要重启vscode，重启后就可以了。

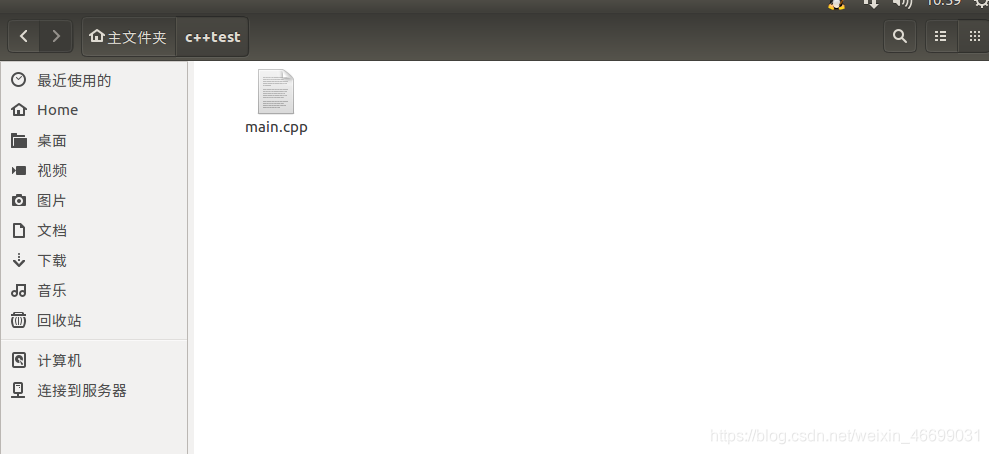

建立一个新文件夹c++test，同时创建文件main.cpp

3.配置及运行

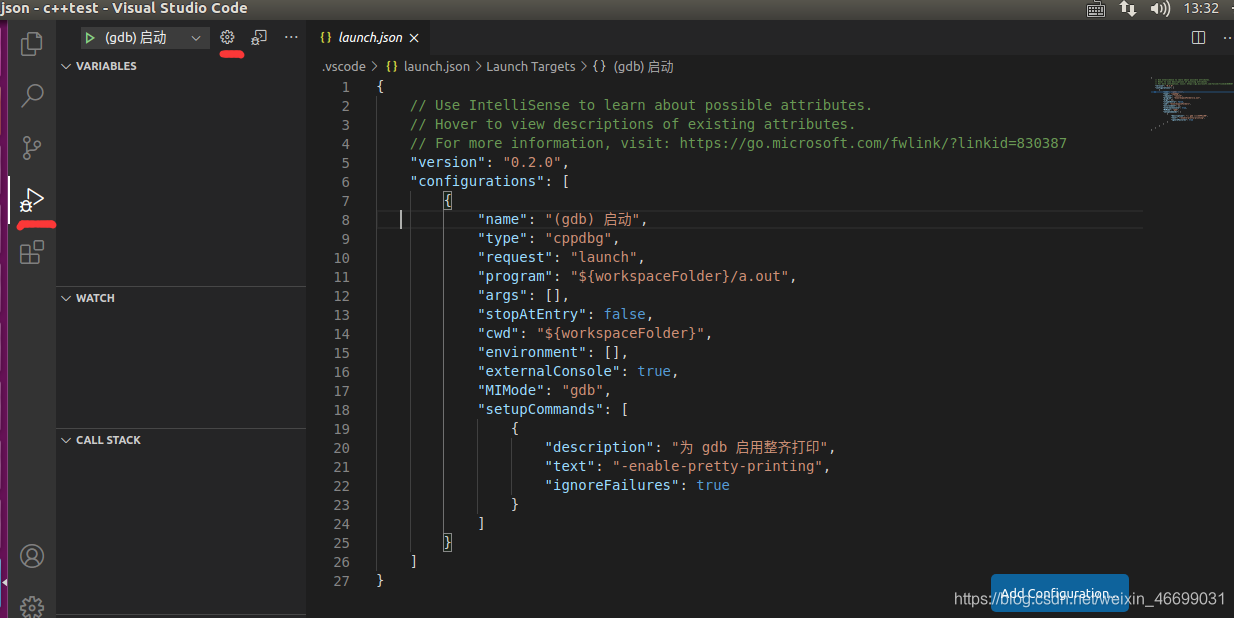

依次点击界面按钮

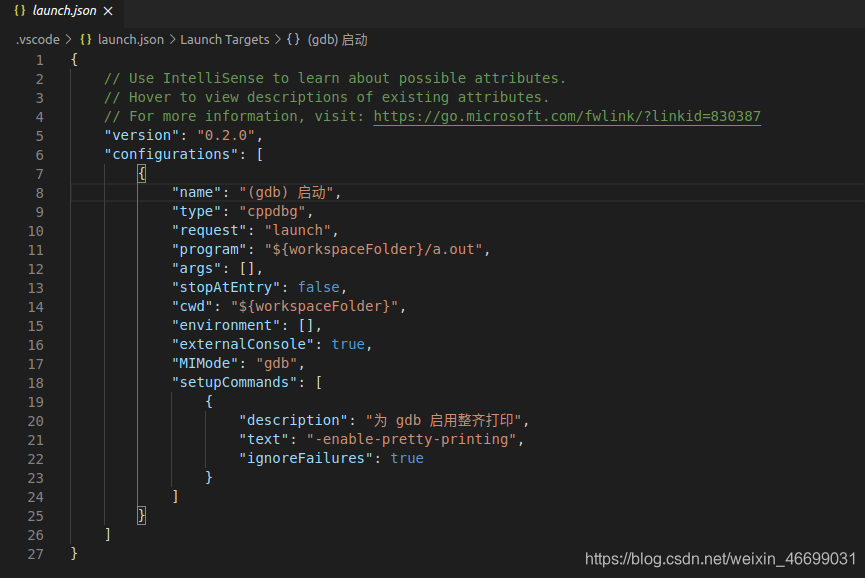

修改内容

"program":"${workspaceFolder}/a.out"

 "externalConsole": true,       //在打开外部终端执行程序,而不是在 VSCode 的控制台中运行

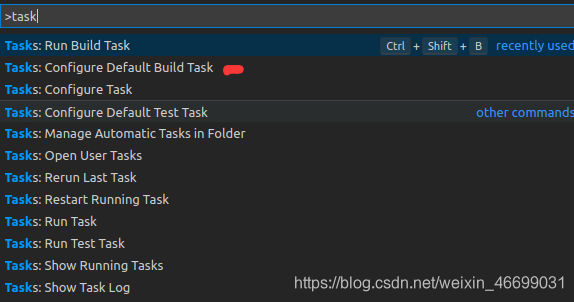

该文件用于指定程序的编译规则，即如何将源文件编译为可执行程序。通过 Ctrl + Shift + p 打开命令行，键入关键字 “task”，并在下拉菜单中选择 Tasks: Configure Default Build Task -> Create tassk.json file from template -> Others ，系统即自动在 .vscode 目录下创建 task.json 文件( 基础模版 )，供用户设置具体的编译规则。

更改为

{
    "version": "0.1.0",
    "command": "g++",
    "isShellCommand": true,
    "args": ["-g","${workspaceRoot}/你的源码文件名.cpp"],
    "showOutput": "always"
}

ctrl+shift+B进行编译，然后f5运行
运行结果

二、Proteus仿真运行stm32程序

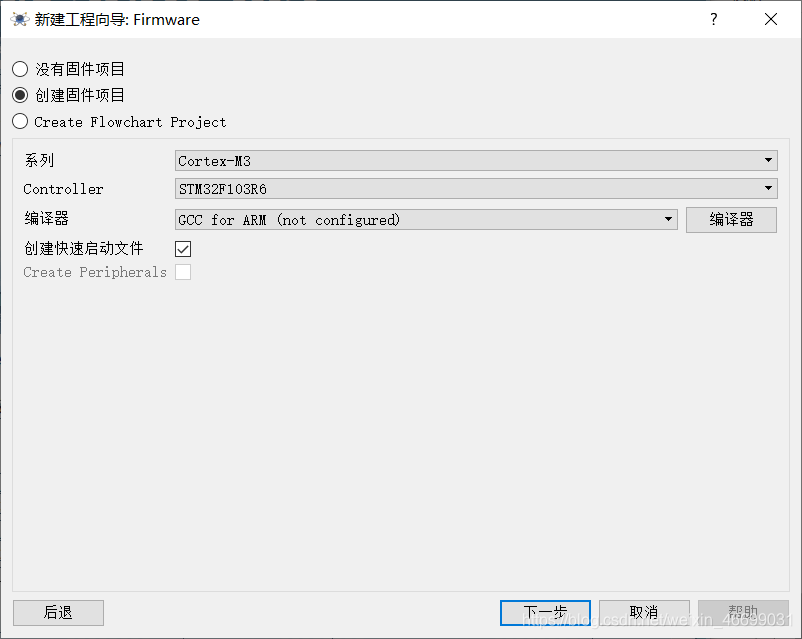

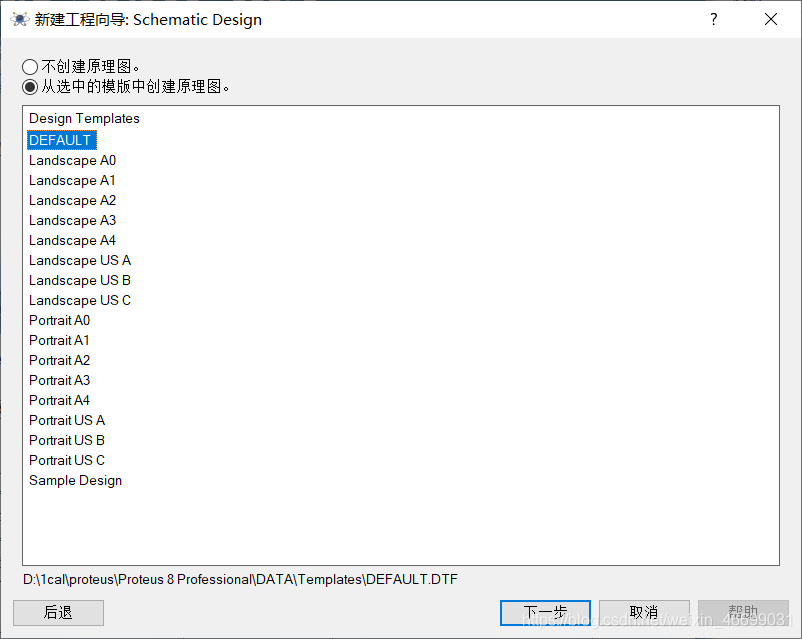

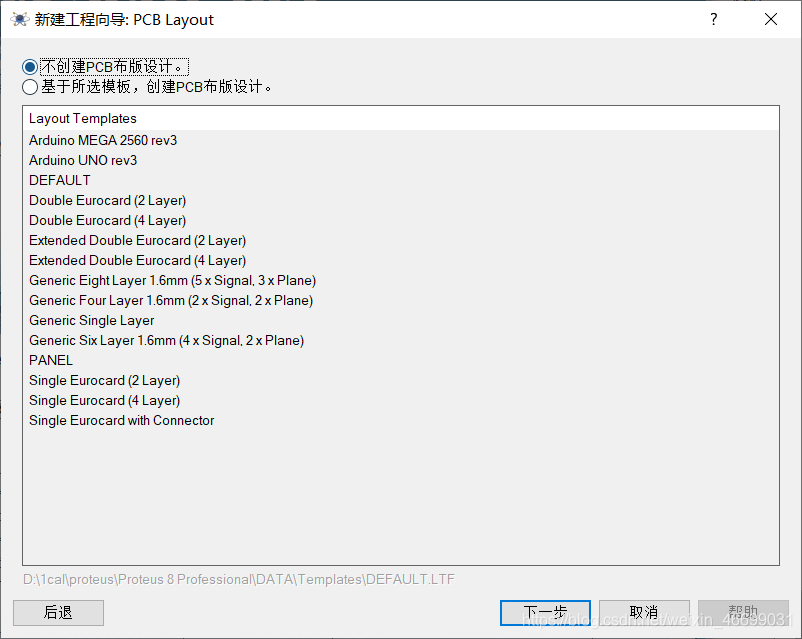

1.创建工程

流程参考：

https://blog.csdn.net/weixin_46136508/article/details/105846011?utm_medium=distribute.pc_relevant.none-task-blog-BlogCommendFromMachineLearnPai2-1.add_param_isCf&depth_1-utm_source=distribute.pc_relevant.none-task-blog-BlogCommendFromMachineLearnPai2-1.add_param_isCf

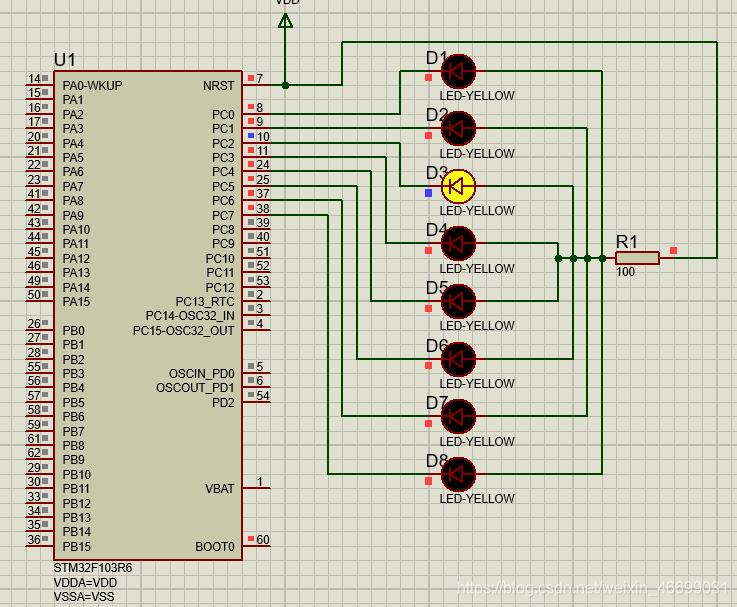

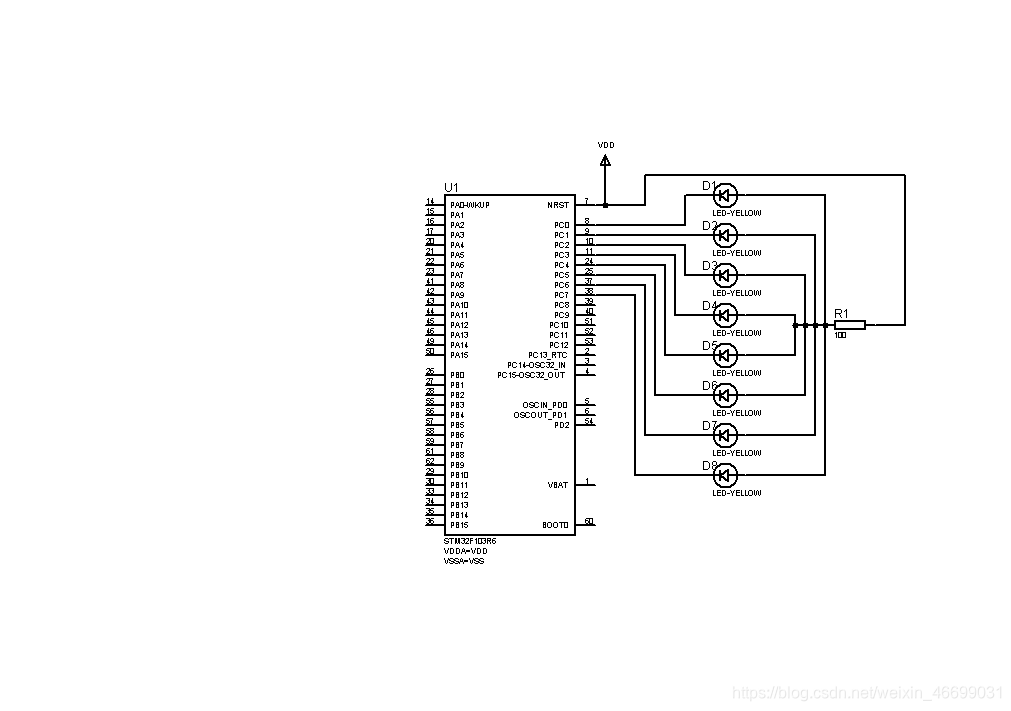

电路图如下

2.keil编程

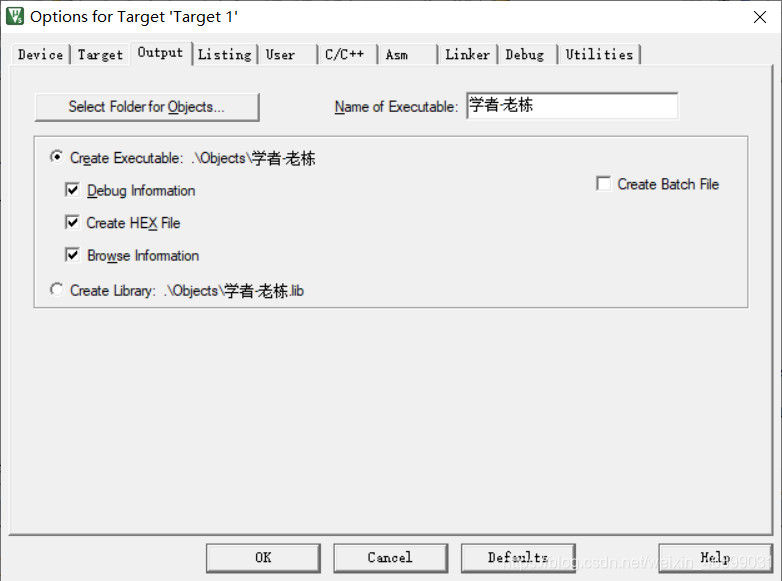

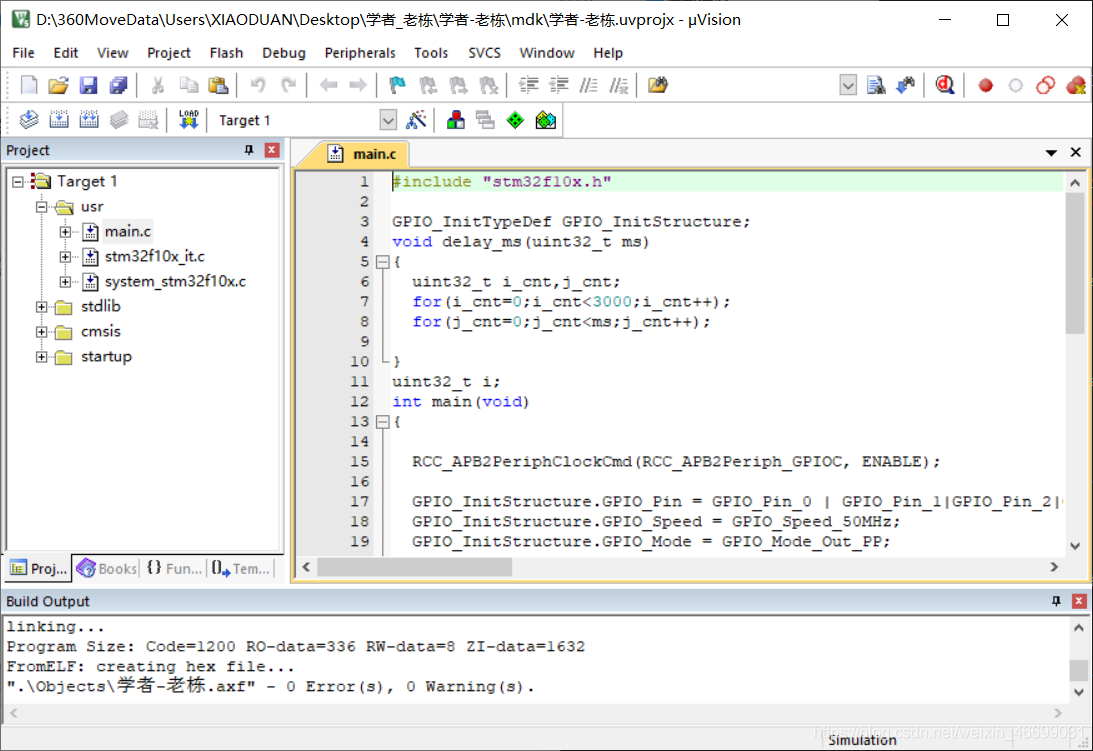

选择Option for Target,然后勾选Create HEX file，生成hex文件

编译运行

3.配置芯片及运行

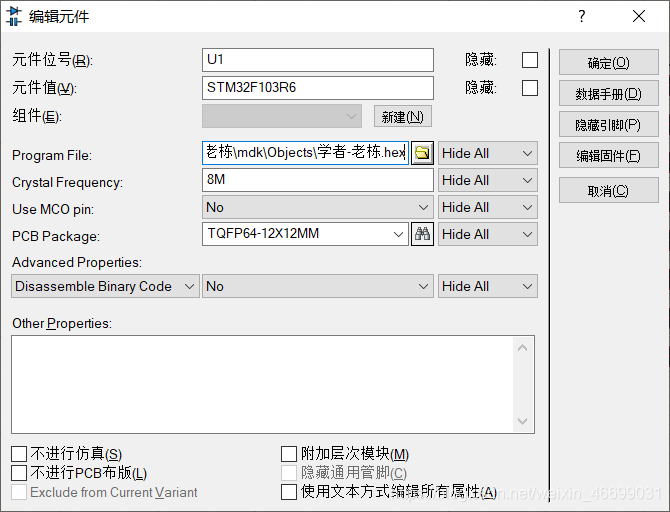

双击stm32f103r6芯片，然后进入Program File 选择刚才生成的hex文件，并配置Crystal Frequency改成8M（设置晶振为8M）

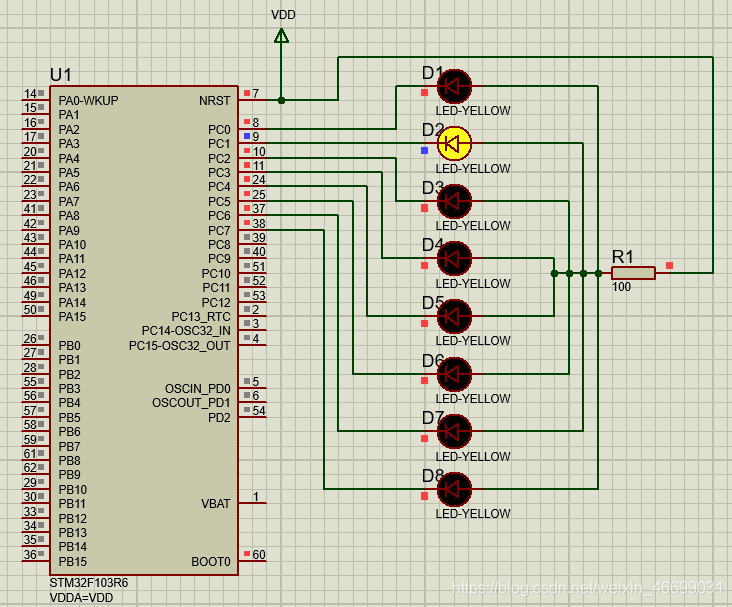

运行后发现

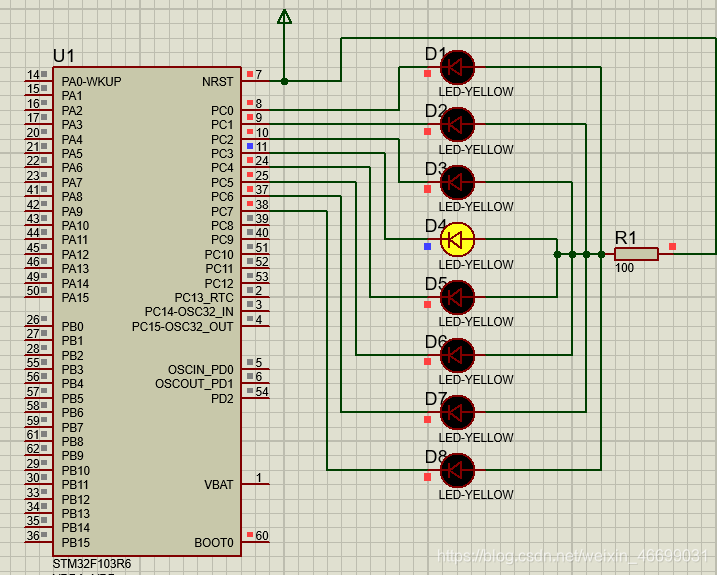

LED灯依次由D1闪烁至D8

三、学习使用Altium Designer

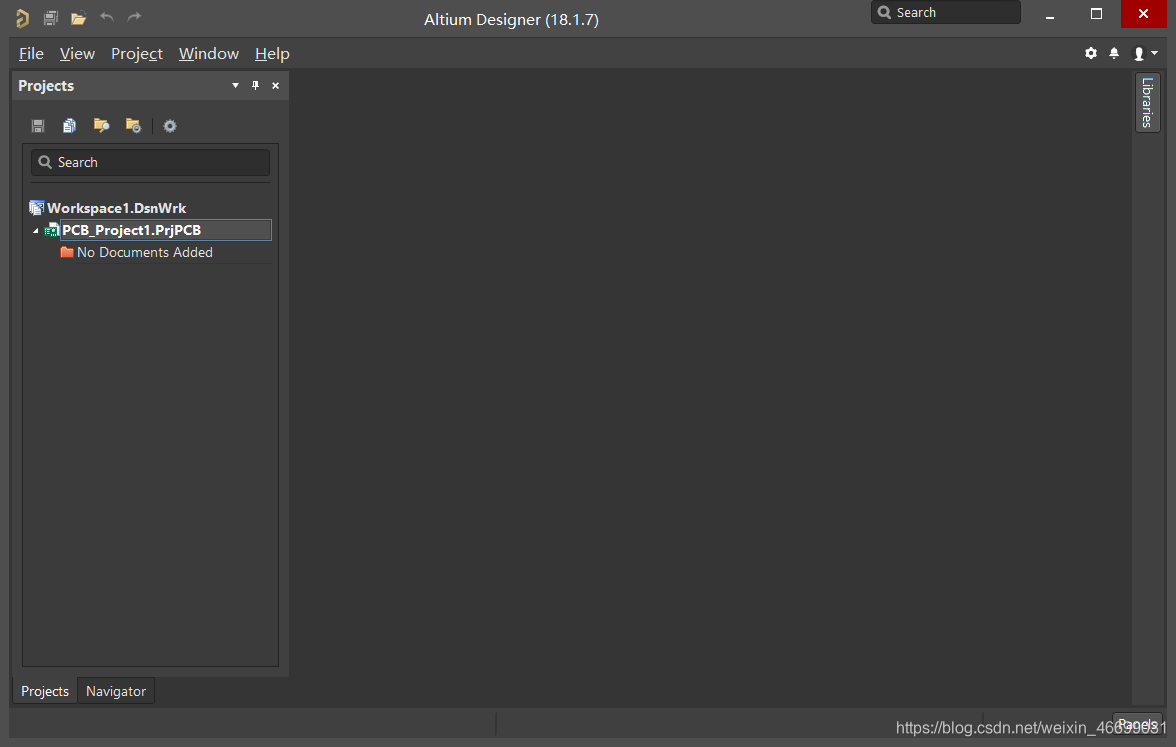

点击左上角File-New-Project-PCB Project建立工程文件

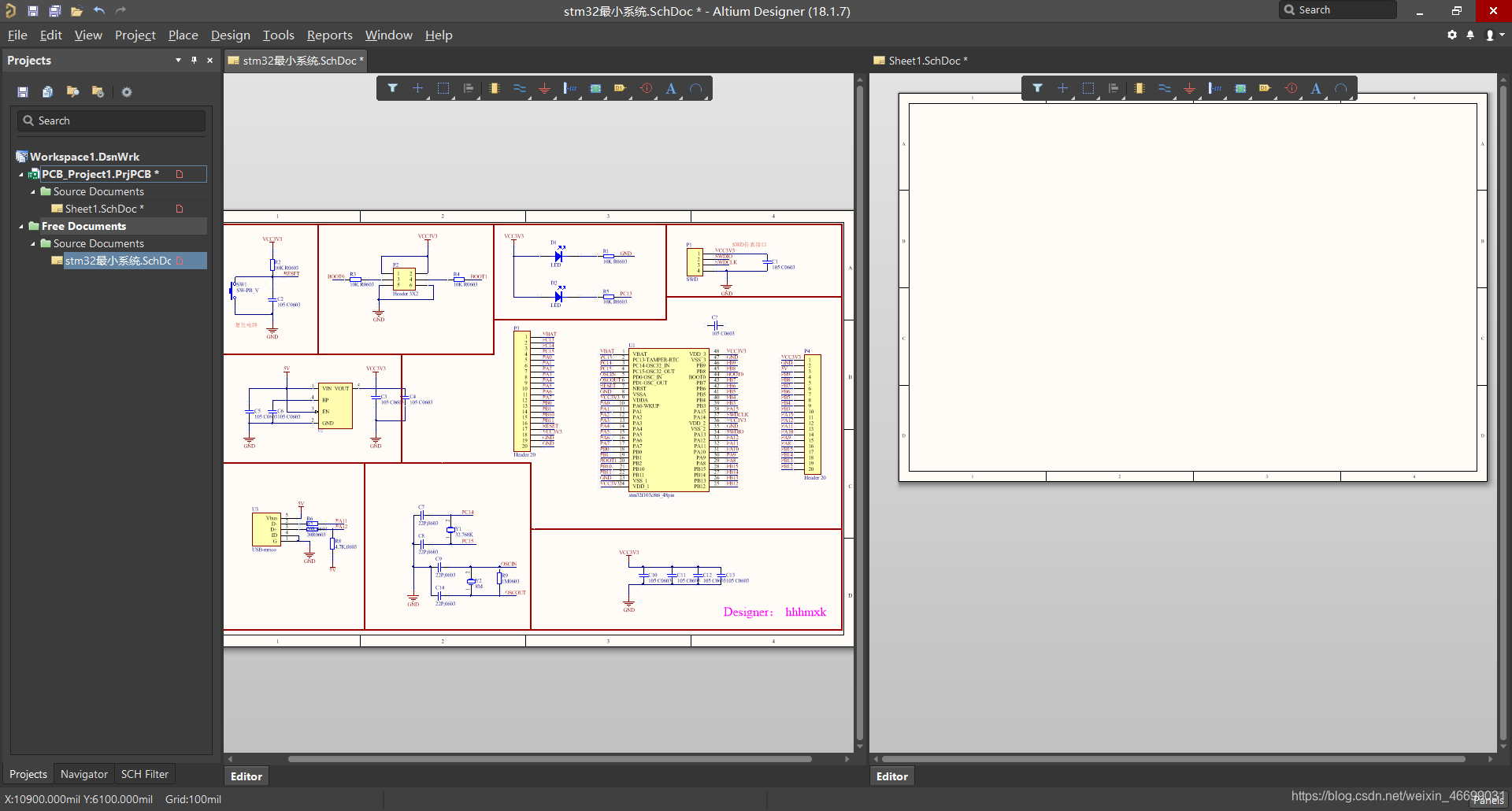

打开stm32原理图文件后分屏

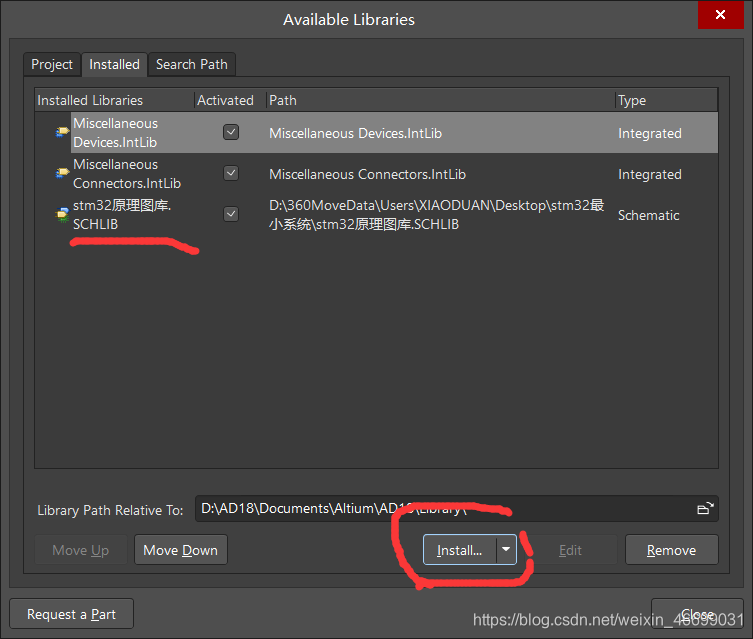

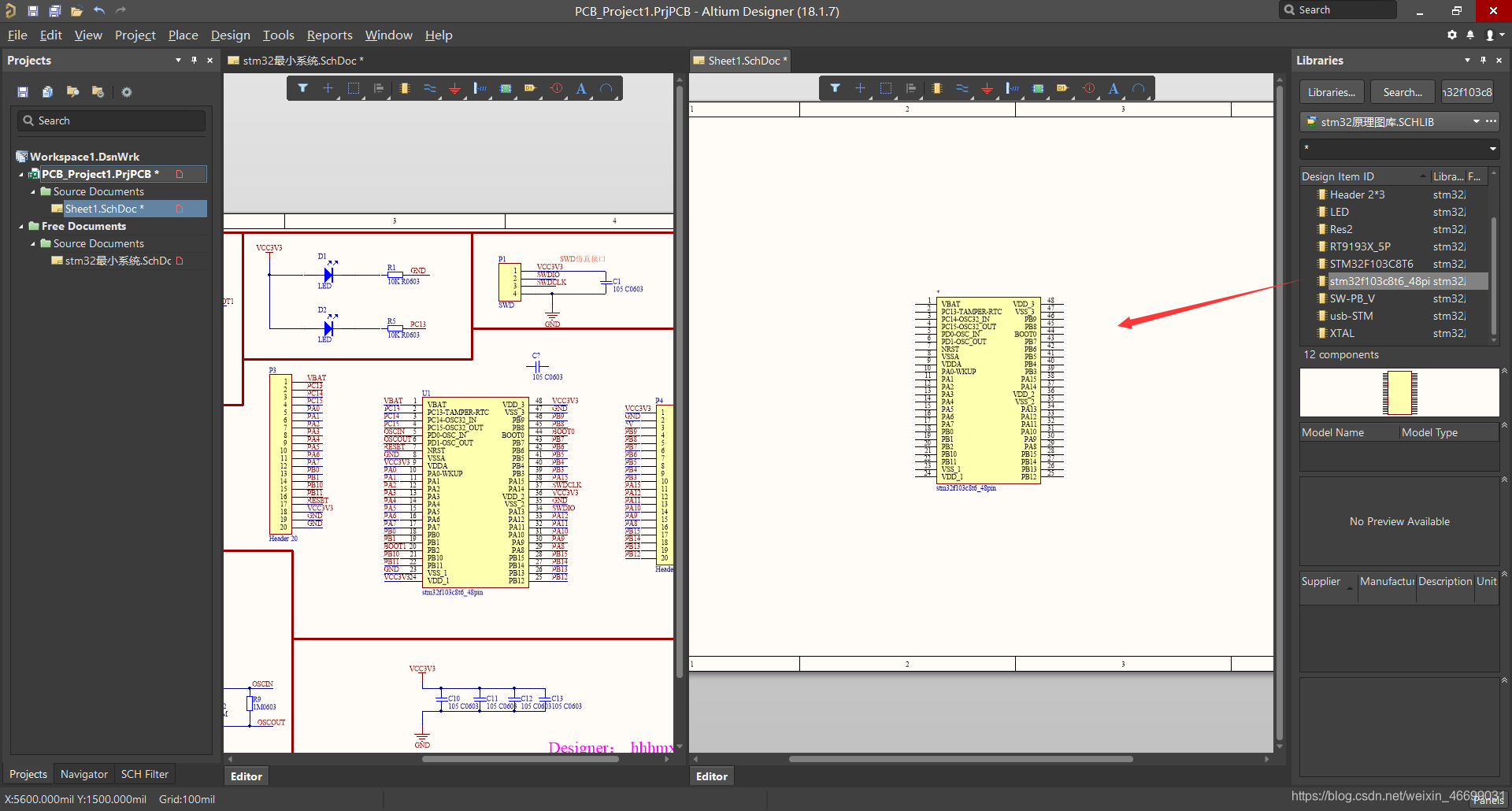

添加stm32库文件

添加芯片

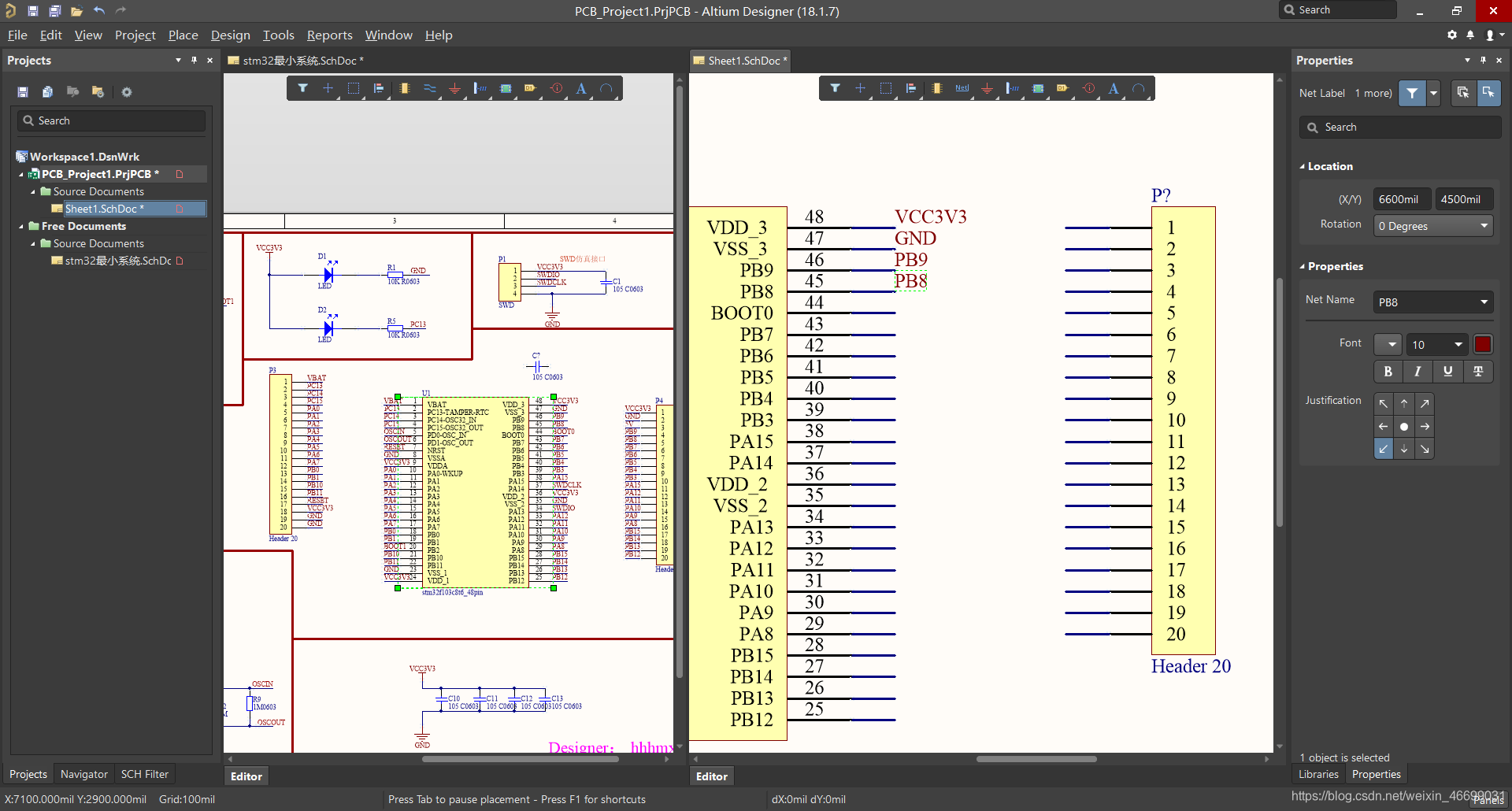

加线后进行网络编号操作


主要部分完成

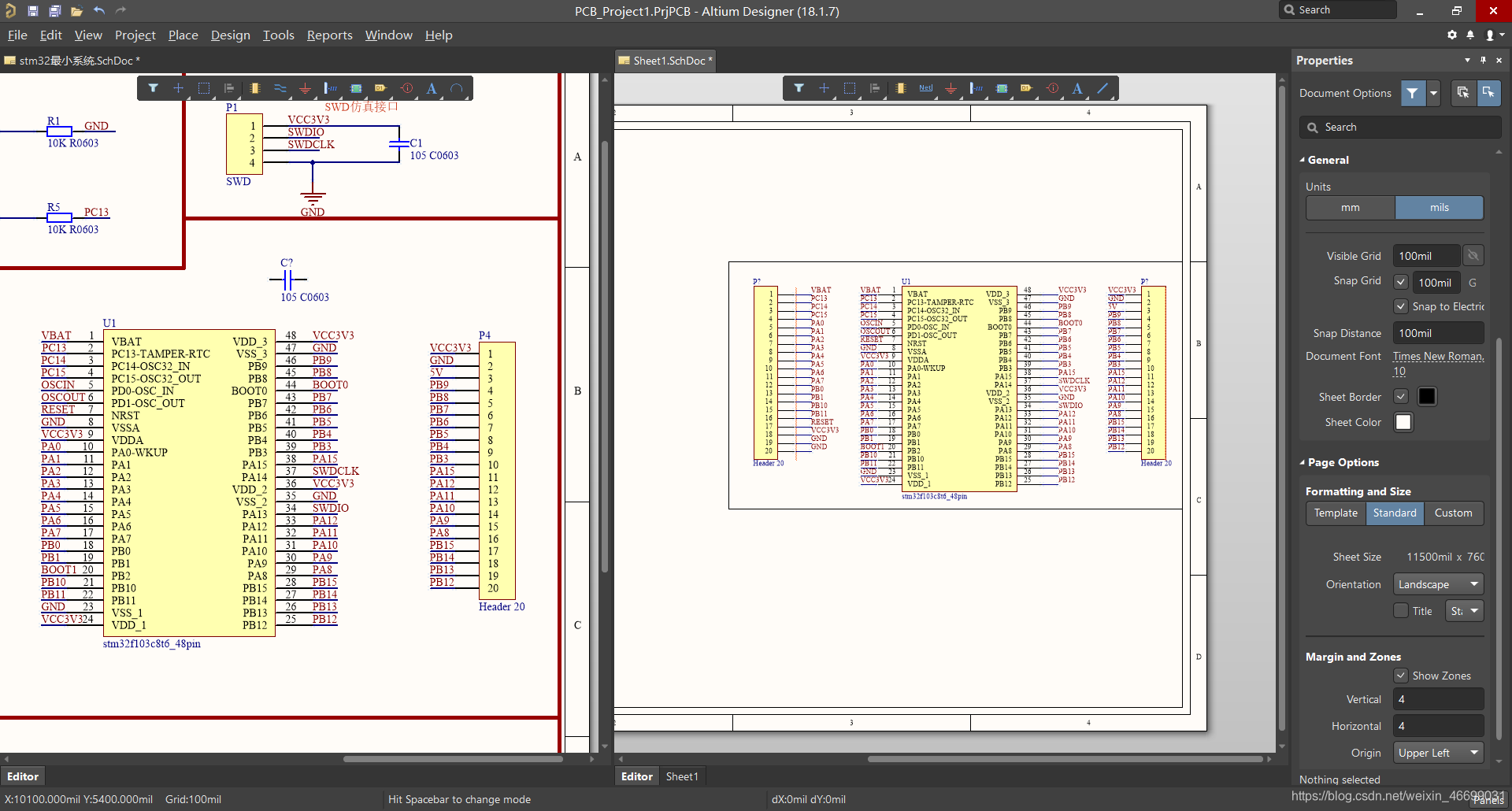

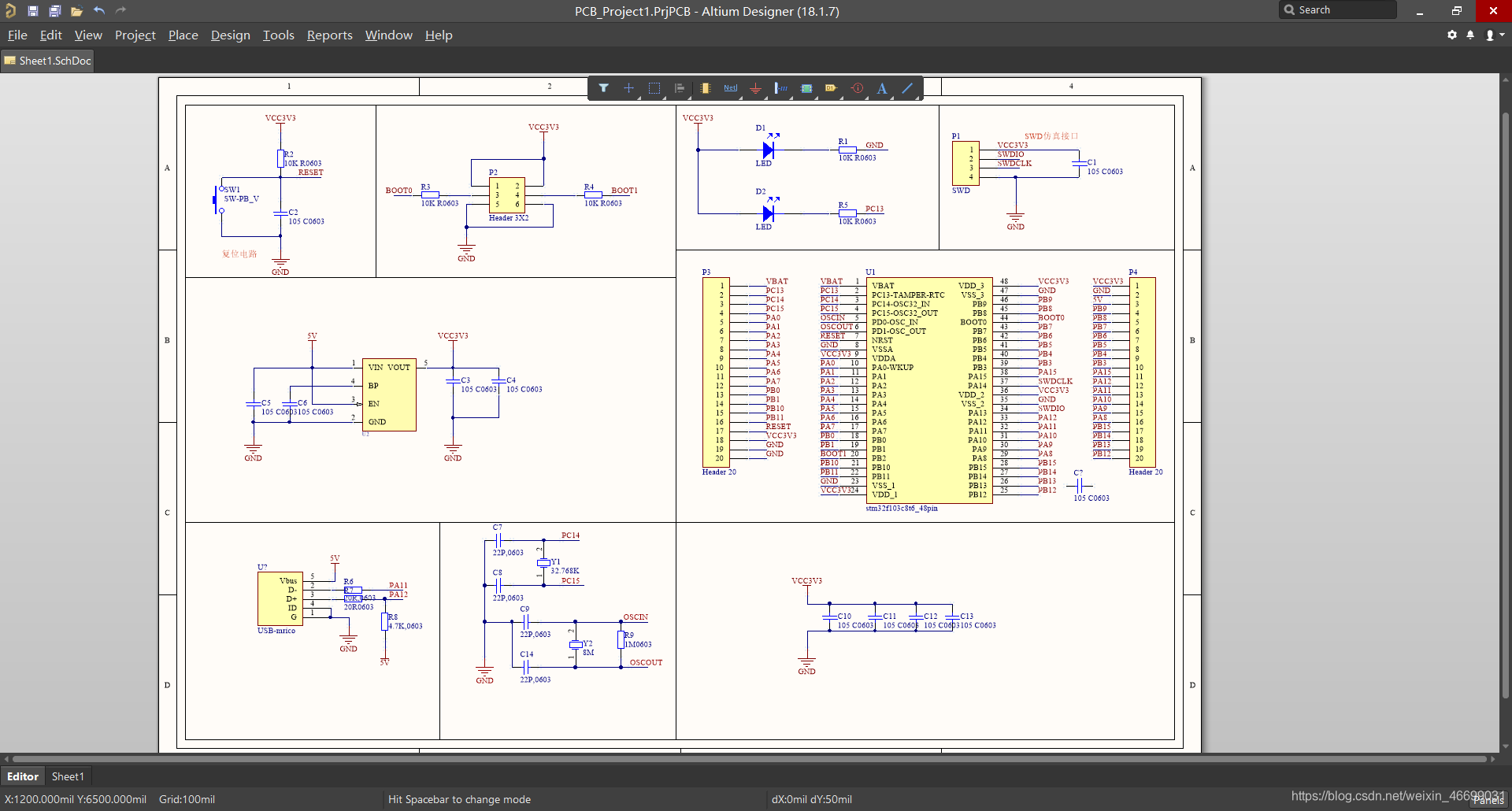

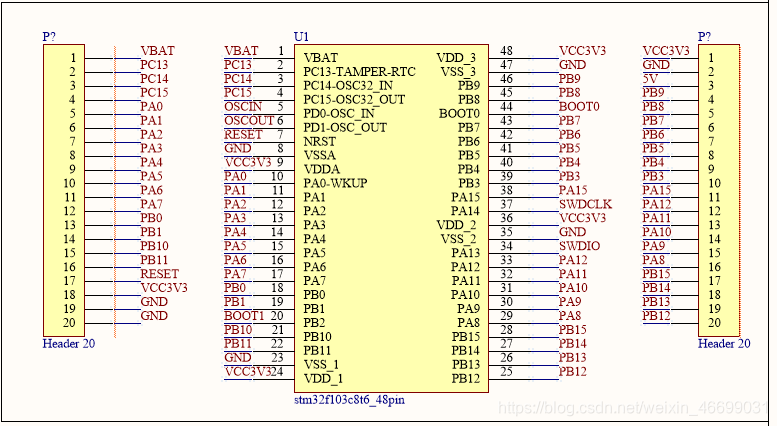

STM32原理图如下

参考视频：

https://www.bilibili.com/video/BV17E411x7dR?p=3

四、总结

本次作业难度不大，主要是安装软件，以及软件的初步学习。
