起因:因为公司用的ALE厂商的模板没有添加聚合图形,流量监控只能通过浏览多行的图形查看端口流量,不够直观,所以想自己在厂商给的模板中添加一个聚合图形。
参考的模板:network/device里的Template Net Alcatel Timetra TiMOS SNMP
1、参考模板

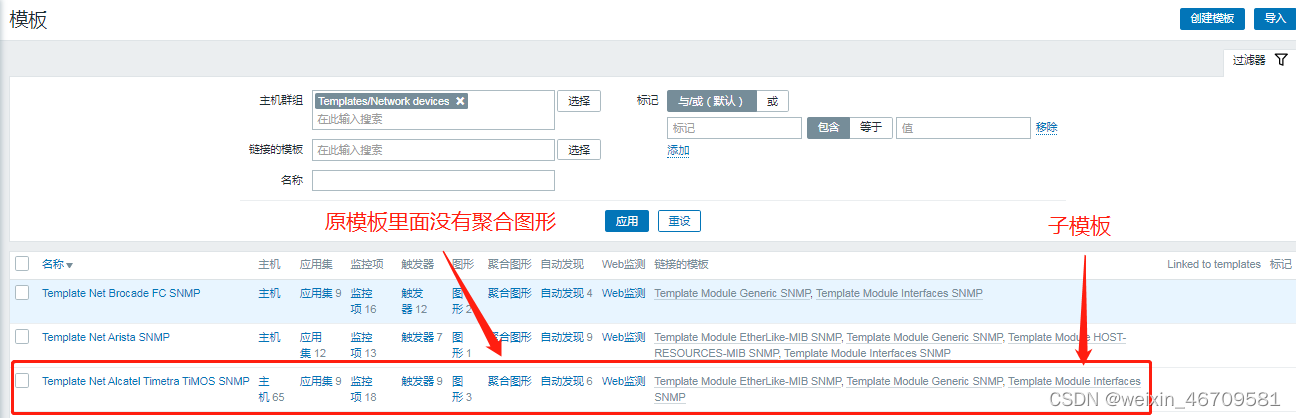

模板Template Net Alcatel Timetra TiMOS SNMP里面的模板里又连接了三个模板,分别是Etherlink SNMP,Generie SNMP,Interface SNMP三个模板,由于参考的模板没有聚合图形选项,所以顺藤摸瓜找到他的子模板里的聚合图形,参考里面的构造函数。

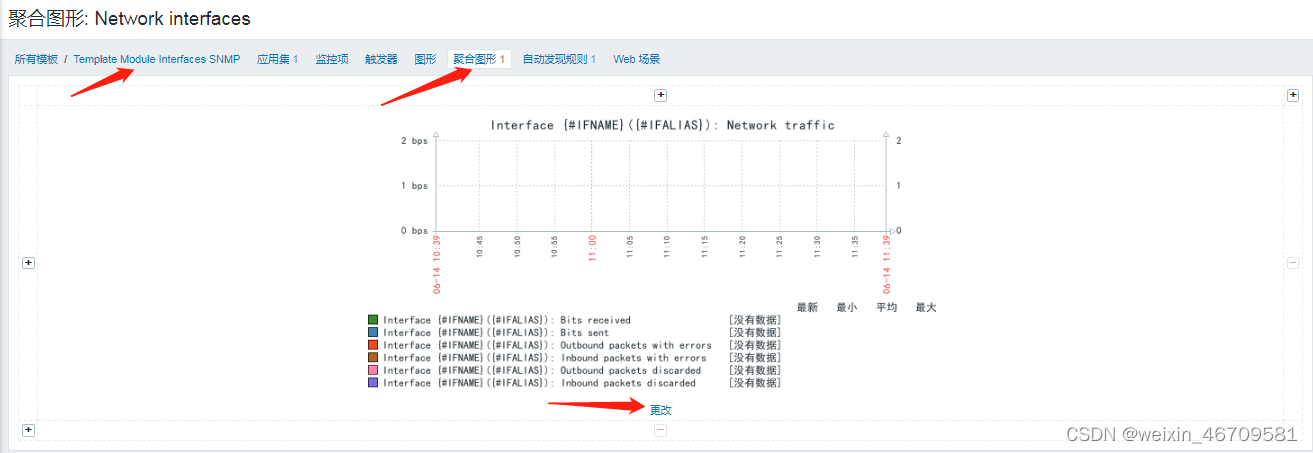

点击进入他的子模板可以看到他的聚合图形

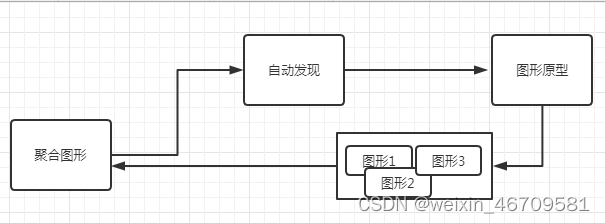

点击更改可以看到他的构造函数,由图形原型构成,这个聚合图形就是由这个自动发现规则里自动发现的图形构成的。
2、对厂商提供的模板进行更新

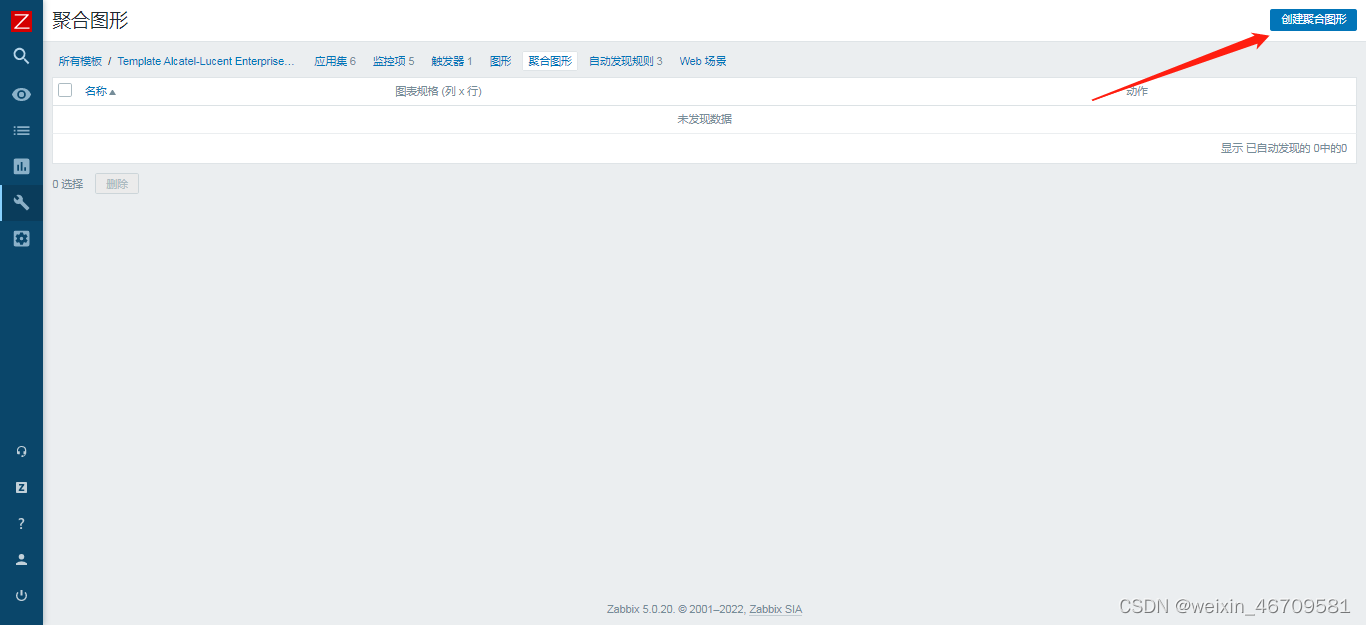

创建聚合图形

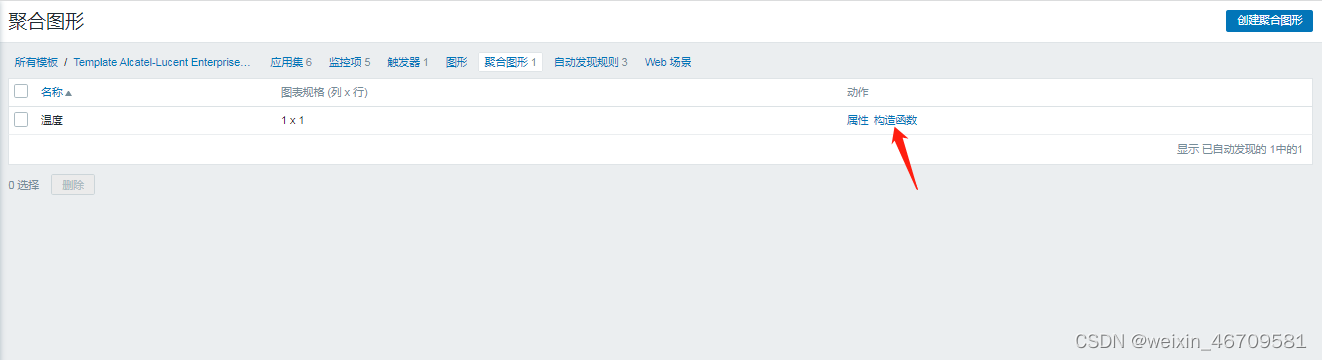

点击构造函数

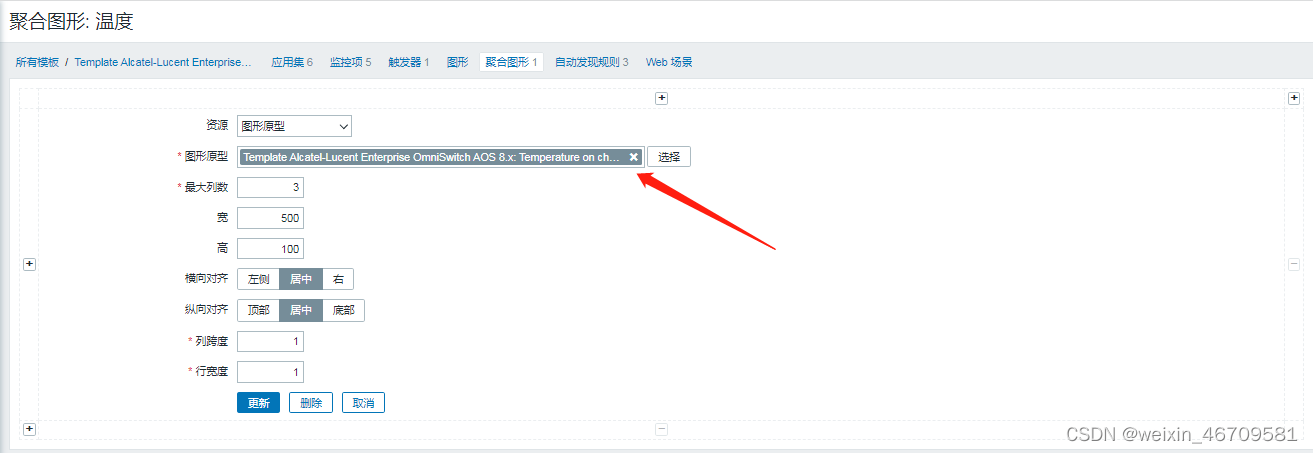

这里把自动发现规则里面的图形原型逐个添加进去就可以了。

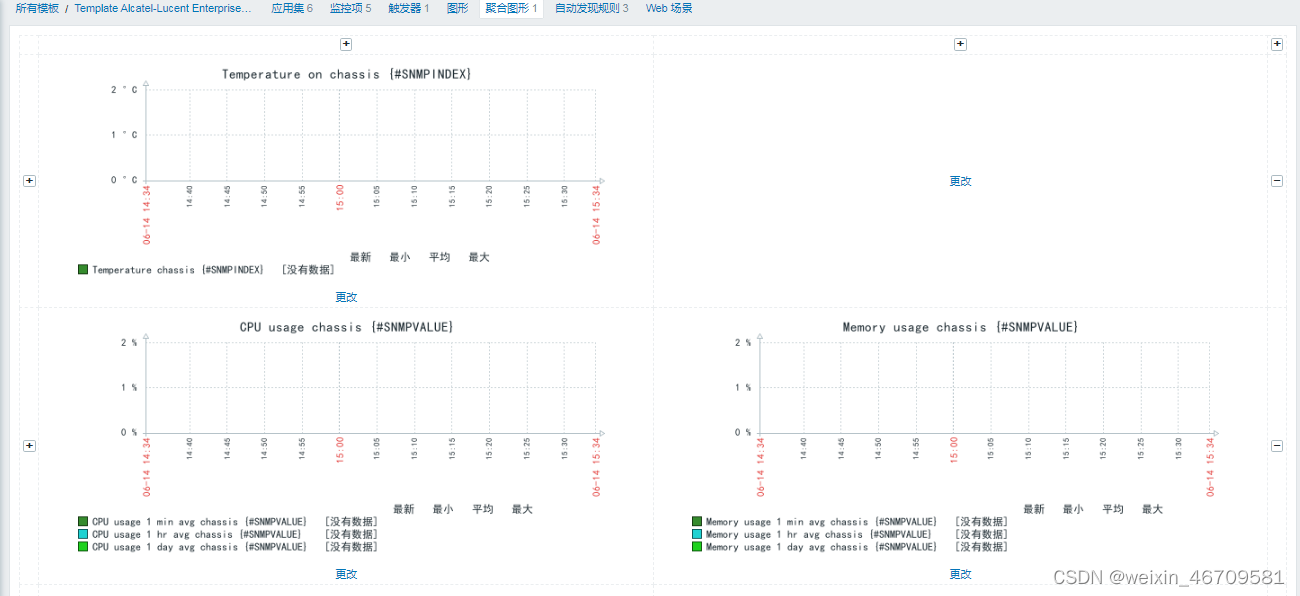

如下图所示,添加温度、CPU、内存的图形原型。
3、更新效果

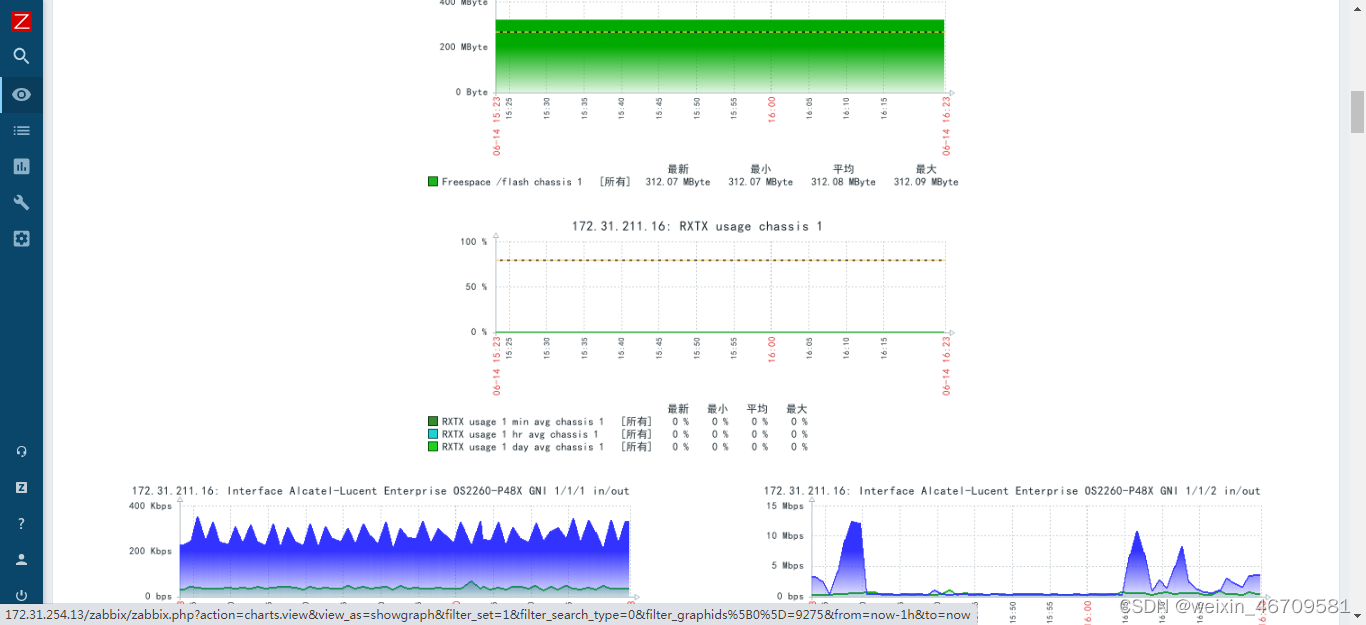

更新后:
