微型计算机ＤＭＡ传送实验

二、实验设备与环境
TPC-2003A通用微机接口实验箱，windows XP运行环境

三、实验内容、程序清单及运行结果

1. 实验内容

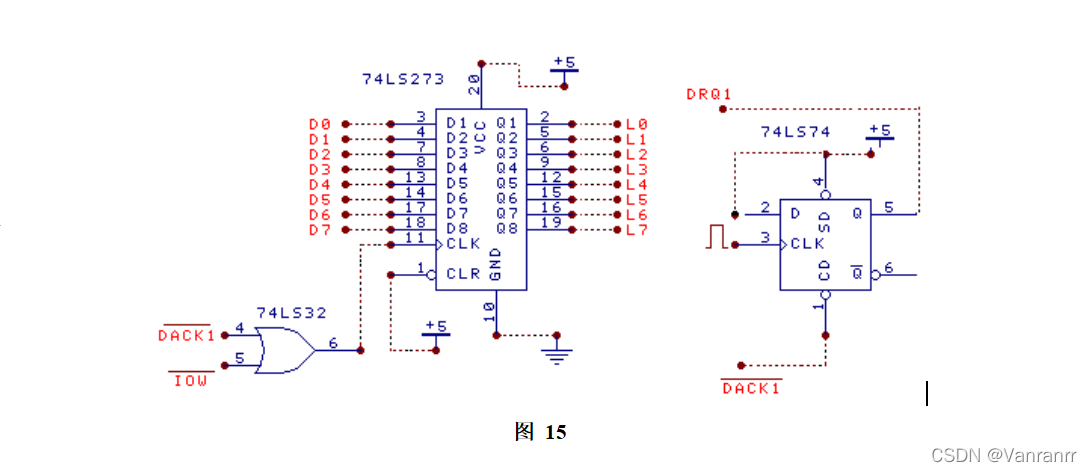

   1）用通用插座按图15内存至外设传送电路连接好（74LS273插通用插座，74LS74利用实验台上的D触发器）。在内存6000H:0开始单元存放10个数据，对DMA控制器8237进行初始化，使每一次DMA请求从内存向外设传送一字节数据。

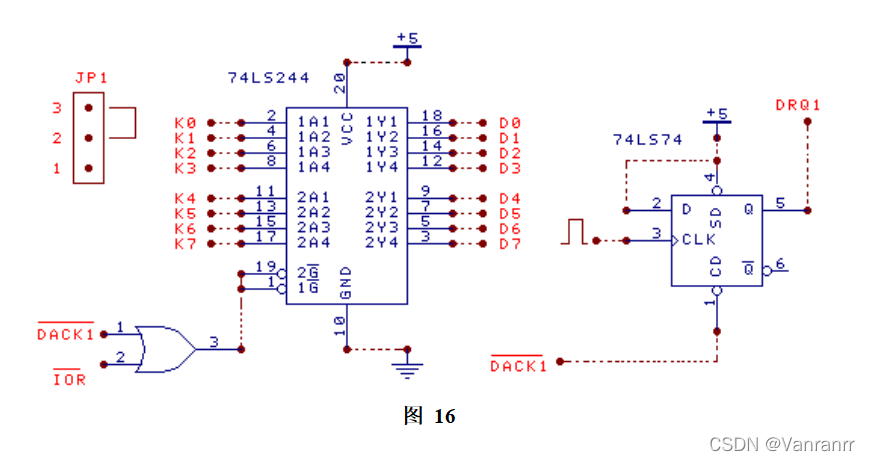

2）用通用插座按图16外设至内存电路连接好（74LS244插通用插座，74LS74利用实验台上的D触发器）。 编程在内存6000H:00开辟一个８字节数据缓冲区， 对ＤＭＡ控制器8237进行初始化， 每一次ＤＭＡ请求从外设向内存传送一个字符（ASCII码），存入数据缓冲区，编程不断读取显示缓冲区的数据（ASCII码）在屏幕上显示。

2. 编程提示
   1）ＤＭＡ实验应将实验台上跳线开关JP1的2、3短接。
   2）ＤＭＡ请求是由单脉冲输入到Ｄ触发器，由触发器的Ｑ端向DRQ1发出的。CPU响应后发出，将触发器Q置成低电平以撤消请求。

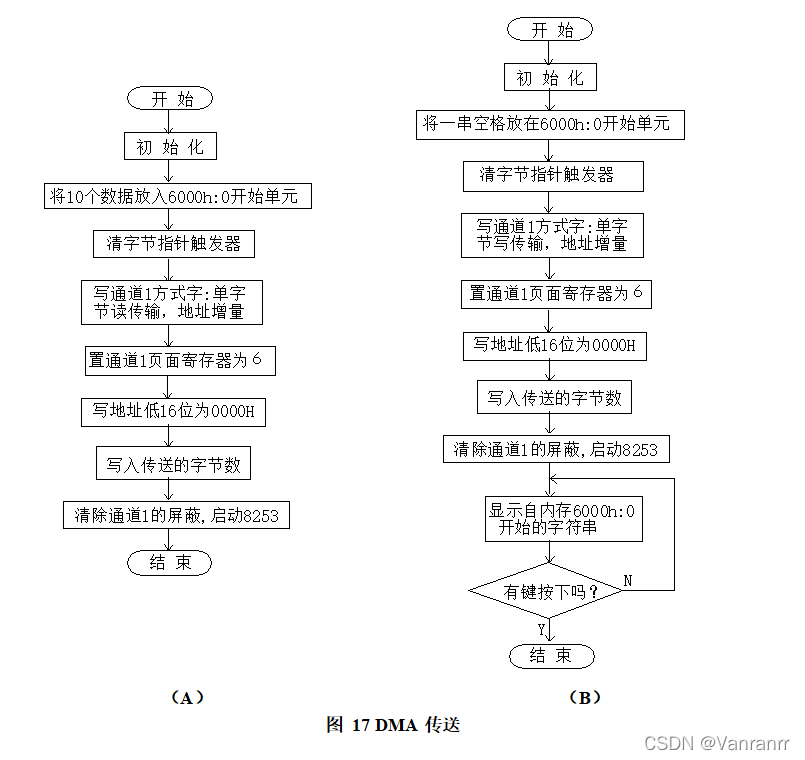

3. 流程图

4. 程序清单
   1）参考程序1:
   data segment
   out_data db 01,02,04,08,10h,20h,40h,80h,0ffh,00h
   data ends
   extra segment at 6000h
   ext db 10 dup (?)
   extra ends
   code segment
   assume cs:code,ds:data,es:extra
   start: mov ax,data
   mov ds,ax
   mov ax,extra
   mov es,ax
   lea si,out_data
   lea di,ext
   cld
   mov cx,10
   rep movsb；CPU执行字符串传送指令，按字节传送，前缀rep表示重复执行该指令，重复的次数由cx寄存器中的数据决定，共重复10次。执行字符串传送指令，是将数据段中源变址寄存器si所指定的数据，也就是变量out_data中的数据，传送到附加段目的变址寄存器di所指定的内存中，也就是变量ext中。每传送完一个字节，si和di寄存器根据方向标志位df为0，会自动增1，分别指向下一个单元，共传送10次，这样就将数据段中变量out_data中的10个数据，传送到段地址为6000h开始的附加段中的变量ext中。
   out 0ch,al ;CPU执行IO的写指令，由于写指令中提供的端口地址为0ch，执行该指令会产生清字节指针的软命令，结果字节指针为0，表示访问DMA控制器内的16位寄存器的低8位。若字节指针为1，表示访问DMA控制器内的16位寄存器的高8位。
   mov al,49h ;写方式字49H=01001001
   out 0bh,al；CPU执行IO的写指令，根据提供的端口地址为0bh，将al寄存器中的数据49h写到方式寄存器中，设置DMA控制器某一通道的工作方式，根据方式字的格式D1D0为01，选择的是通道1，D3D2为10，设置通道1为读传输，D4为0，自动预置功能禁止，D5为0，产生地址是递增的，D7D6为01，设置通道1单字节传输方式。 **
   49H=01001001

   mov al,06 ;置地址页面寄存器
   out 83h,al；CPU执行IO的写指令，根据提供的页面寄存器的端口地址83h，将al寄存器中的数据06写到页面寄存器中，这是由于附加段的段地址6000h，那么20位地址的高4位是由页面寄存器提供的。
   mov al,0
   out 02,al；CPU执行IO的写指令，根据提供的端口地址02h，也就是通道1的地址寄存器的端口地址，这是由于DMA控制器的片选信号CS连接的是00h，DMA控制器的地址引脚A1A0为10，访问的是通道1的地址寄存器。通过端口地址02h，将al寄存器的数据0，写到基地址寄存器的低8位，字节指针取反变为1。
   out 02,al；CPU执行IO的写指令，通过端口地址02h，将al寄存器的数据0写到基地址寄存器的高8位，字节指针取反变为0，这样基地址寄存器的16位数据初始化为0000h。
   mov ax,0ah ;写入传送的字节数10 ah寄存器为00h，al寄存器为0ah。
   out 03,al ;先写低字节CPU执行IO的写指令，根据提供的端口地址03h，也就是通道1的字节数寄存器的端口地址，这是由于DMA控制器的片选信号CS连接的是00h，DMA控制器的地址引脚A1A0为11，访问的是通道1的字节寄存器。通过端口地址03h，将al寄存器的数据0ah写到基字节数寄存器的低8位，字节指针取反变为1。**
   mov al,ah
   out 03,al ;后写高字节CPU执行IO的写指令，通过端口地址03h，将al寄存器的数据00h写到基字节寄存器的高8位，字节指针取反变为0。这样基字节数寄存器的16位数初始化为000ah，也就是传送数据的次数。
   mov al,01 ;清通道屏蔽,启动DMA

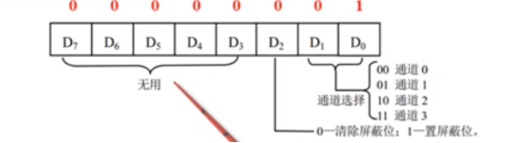

   out 0ah,al；CPU执行IO的写指令，根据提供的端口地址0ah，将al寄存器的数据01写到单通道屏蔽寄存器中，根据单通道屏蔽字的格式，D1D0为01，选择是是通道1，D2为0，清除屏蔽，也就是对通道1清除屏蔽，开放通道1。

   mov ah,4ch ;返回DOS

​ int 21h CPU执行中断指令，根据提供的类型号为21h，CPU执行dos功能调用的中断服务子程序，CPU在执行dos功能调用的中断服务子程序时，根据入口参数ah所提供的功能号为4ch，转到返回dos的子模块，结果返回到操作系统。
code ends
end

程序结束，实验还没结束
此时，当按下单脉冲按钮，通过D触发器的Q端，产生一个DMA请求信号DRQ1，给PC机内部的DMA控制器, DMA控制器收到请求信号后，通过HOLD引脚向CPU发出总线请求信号HRQ，那么CPU若允许DMA传输时，在完成当前总线操作后，则释放总线控制权，并发出总线响应信号HLDA给DMA控制器，DMA控制器收到总线响应信号HLDA，获得了总线控制权，那么就向外设发出DMA响应信号DACK1，这样D触发器的CD引脚变为0，使D触发器的Q端清0，这样就撤销DMA请求信号。DMA控制器获得总线控制权后，DMA控制器根据设置的工作方式，那么通道1开始按字节进行DMA的读传输工作。

根据DMA读传输的工作时序，在S1状态，DMA控制器由通道1的当前地址寄存器产生20位地址的低16位地址，初值由基地址寄存器提供0000h，通过A0~ A7引脚输出低8位地址，d0~d7引脚输出高8位地址，20位地址的高4位由页面寄存器提供(6h)，产生的20位地址输出到地址锁存器的输入端。同时，DMA控制器产生ADSTB地址选通信号的下降沿提供给地址锁存器STB引脚，将地址锁存器输入端的20位地址6000H锁存到地址总线上，然后通过地址总线输出到存储器的地址引脚来指定某存储单元。
在S2状态，DMA控制器根据设定的工作方式为DMA读传输产生低电平有效的MEMR存储器读控制信号给存储器，存储器得到MEMR存储器读控制信号，根据地址总线提供的20位地址60000H，确定存储单元，将该单元的数据，也就是附加段变量ext的第一个数据读取出来放到数据总线上。
然后进入S3状态，DMA控制器产生低电平有效的I/O写控制信号IOW给外设，那么，DMA读传输原理图中的或门的输入端两端均为低电平，或门输出低电平提供给8D触发器的CLK引脚，此时8D触发器不工作。
当进入S4状态，I/O写控制信号变为无效的高电平，同时，DMA响应信号DACK1也变为无效的高电平，那么或门输出高电平，这样8D触发器的CLK引脚由低到高产生上升沿，8D触发器开始工作，将数据总线上的数据，锁存到8D触发器的输出端，通过输出引脚输出到LED发光二极管L0~L7，点亮对应的灯。DMA控制器完成一个字节数据后，通道1当前地址寄存器会自动增1指向下一个单元，当前字节寄存器减1，当DMA控制器传输完1个字节数据后，DMA控制器的HRQ引脚撤销总线的请求，CPU的HOLD引脚收到请求信号后，就使总线响应HLDA变为无效，CPU同时收回总线控制权。当再次按下单脉冲按钮，DMA控制器又获得总线控制权，通过DMA控制器又传输完下一字节的数据，当前地址寄存器又自动增1指向到下一单元，当前字节寄存器减1，这样连续地按下单脉冲按钮，直到当前字节寄存器减1到FFFFH，DMA读全部传输完成。

2）参考程序2:
data segment
in_data1 db 8 dup(20h),0dh,0ah,24h
data ends
extra segment at 6000h
in_data2 db 11 dup (?)
extra ends
code segment
assume cs:code,ds:data,es:extra
start: mov ax,data
mov ds,ax
mov ax,extra
mov es,ax
lea si,in_data1
lea di,in_data2
cld
mov cx,11
rep movsb
mov ds,ax
out 0ch,al ;清字节指针
mov al,45h ;写方式字
out 0bh,al
mov al,6 ;置地址页面寄存器
out 83h,al
mov al,00 ;写入基地址的低十六位
out 02,al
out 02,al
mov ax,7 ;写入传送8个字节数
out 03,al ;先写低字节
mov al,ah
out 03,al ;后写高字节
mov al,01 ;清通道屏蔽
out 0ah,al ;启动DMA
sss: lea dx,in_data2
lll: mov ah,09
int 21h
mov ah,1
int 16h
je sss
exit: mov ah,4ch
int 21h
code ends
end start
在S2状态，DMA控制器根据设定的工作方式为DMA写传输产生低电平有效的IO读控制信号IOR给外设，那么DMA写原理图中的或门的输入端均为低电平，或门输出低电平提供给8缓冲器的G端引脚，此时，8缓冲器开始工作，将输入端的逻辑电平开关状态值锁定到8缓冲器的输出端，然后通过输出端的引脚输出到数据总线上。

然后进入S3状态，DMA控制器产生低电平有效的MEMW存储器写控制信号提供给存储器，存储器得到MEMW存储器写控制信号，根据地址总线提供的20位地址60000H，确定存储单元，将来自于数据总线上的数据，也就是开关状态的值写到该单元中，也就是附加段变量in_data2的第一个单元，DMA控制器传送完一个字节的数据后，通道1的当前地址寄存器会自动增1，指向下一个单元，当前字节寄存器减1，当DMA控制器传送完1个字节数据后，DMA控制器的HRQ引脚撤销总线的请求，CPU的HOLD引脚收到撤销总线请求信号后，就使总线响应HLDA变为无效，CPU同时收回总线控制权，当再次按下单脉冲按钮，DMA控制器又获得总线控制权，通过DMA控制器又传输完下一字节的数据，当前地址寄存器又自动增1指向下一单元，当前字节寄存器减1，这样连续地按下单脉冲按钮8次，通过DMA控制器和8缓冲器获取开关状态值分别写到内存缓冲器变量in_data2的8个单元中，并显示缓冲器的字符串直到当前字节寄存器减1到FFFFH，DMA写传输完成。
5. 运行结果

四、实验结论、实验体会
