电阻触摸屏原理

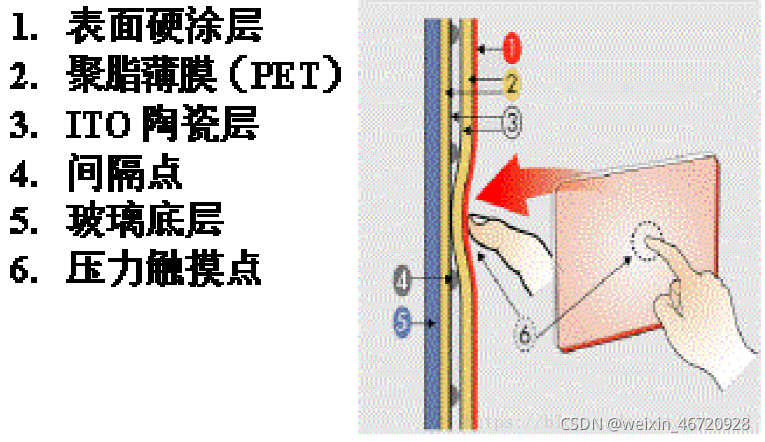

1. 电阻触摸屏结构
   上图是电阻触摸屏的一个侧面剖视图。手指触摸的表面是一个硬涂层，用以保护下面的PET层。PET层是很薄的有弹性的PET薄膜，当表面被触摸时它会向下弯曲，并使得下面的两层ITO涂层能够相互接触并在该点连通电路。两个ITO层之间是约千分之一英寸厚的一些隔离支点使两层分开。最下面是一个透明的硬底层用来支撑上面的结构，通常是玻璃或者塑料。
   电阻触摸屏的多层结构会导致很大的光损失，对于手持设备通常需要加大背光源来弥补透光性不好的问题，但这样也会增加电池的消耗。电阻式触摸屏的优点是它的屏和控制系统都比较便宜，反应灵敏度也很好。

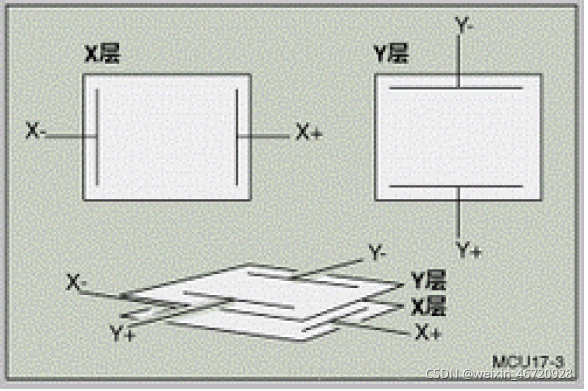

2. 电极结构

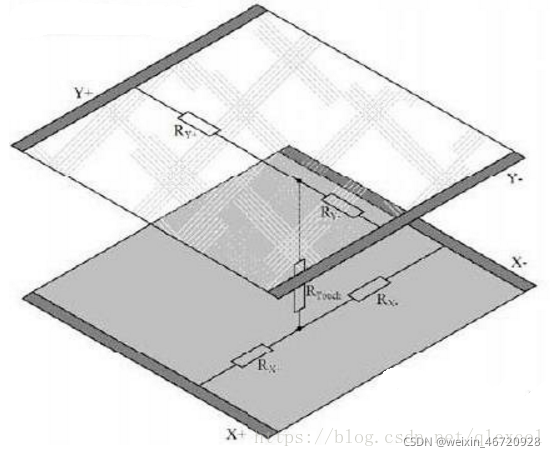

3. 等效电路
4. 位置计算
当计算触摸点时分为两步：

4.1、计算Y坐标，在Y+电极施加驱动电压V，Y-接地，芯片通过X+测量接触点的电压。
由于ITO层均匀导电，触点电压与V电压之比等于触点Y坐标与屏高度之比。

4.2、计算X坐标，在X+电极施加驱动电压V， X-电极接地，Y+做为引出端测量得到接触点的电压，由于ITO层均匀导电，触点电压与Vdrive电压之比等于触点X坐标与屏宽度之比。

测得的电压通常由ADC转化为数字信号，再进行简单处理就可以做为坐标判断触点的实际位置。

5 测量触点的压力

四线电阻式触摸屏除了可以得到触点的X/Y坐标，还可以测得触点的压力，这是因为按压触摸屏后，上下层ITO发生接触，在触点上实际是有电阻存在的，如下图的Rtouch。压力越大，接触越充分，电阻越小，通过测量这个电阻的大小 可以量化压力大小。

好坏判断

首先，不要触摸屏的表面，使用数字万用表的二极管档检测插头的四根线。可以测出，分别有两组线之间有阻抗，大约几百欧。如果是10.4英寸的屏，水平方向阻值500多，垂直方向300多。

然后，取一根线为基准，进行触摸检测。使万用表的20k档，一支表笔固定在插头的一根线上，另一支表笔测量另外一组的两根线，比如，黑表笔固定在屏左侧的线上，红表笔测量屏上侧和下侧的两根线。没有触摸时，没有阻值；触摸时，有明显的阻值变化，几百到几k欧之间。按照这样的方法，把四根线全测到。基本上可以确定屏的好坏。

对于五线的屏，有四根线分别对应一层电阻膜的左上、右上、左下、右下四个角，剩下的一根线对应另外一层电阻膜。使用上面说的方法，同样可以检测屏的好坏。

控制器TSC2007IPW(TSSOP-16)

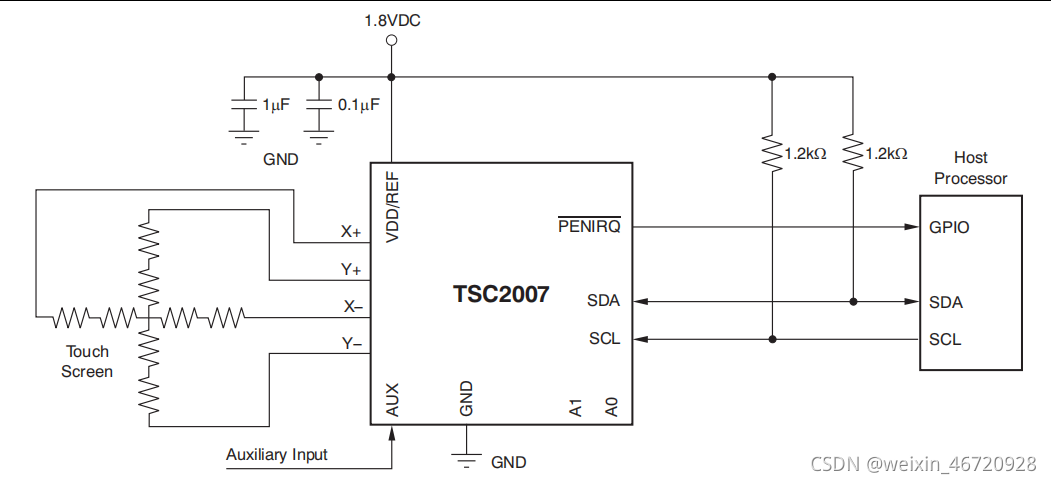

典型应用电路

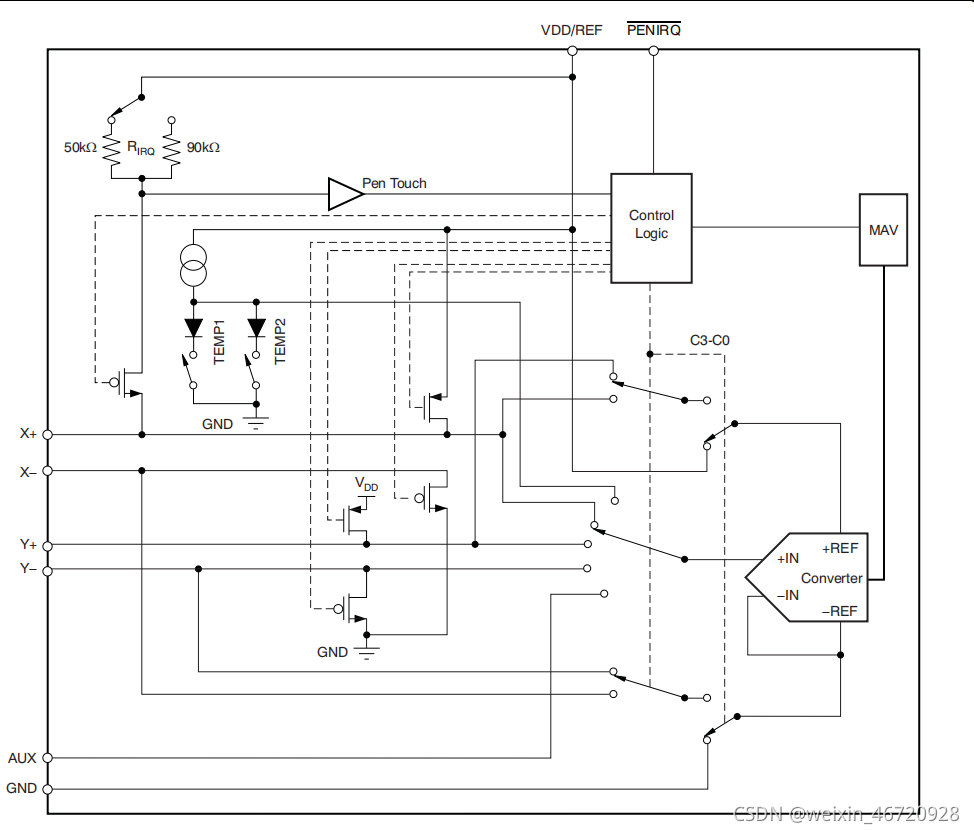

内部控制逻辑

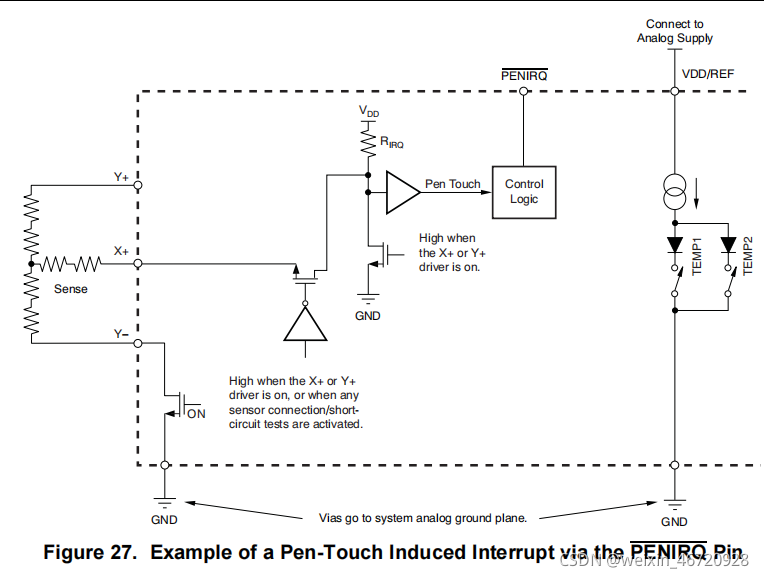

按下中断产生
