将python文件中的类变成可视化图表

本文链接：https://blog.csdn.net/weixin_46738358/article/details/142268333

解决思路：使用 IDE 插件（以 VSCode 为例）
1、VSCode安装 PyUML Generator扩展

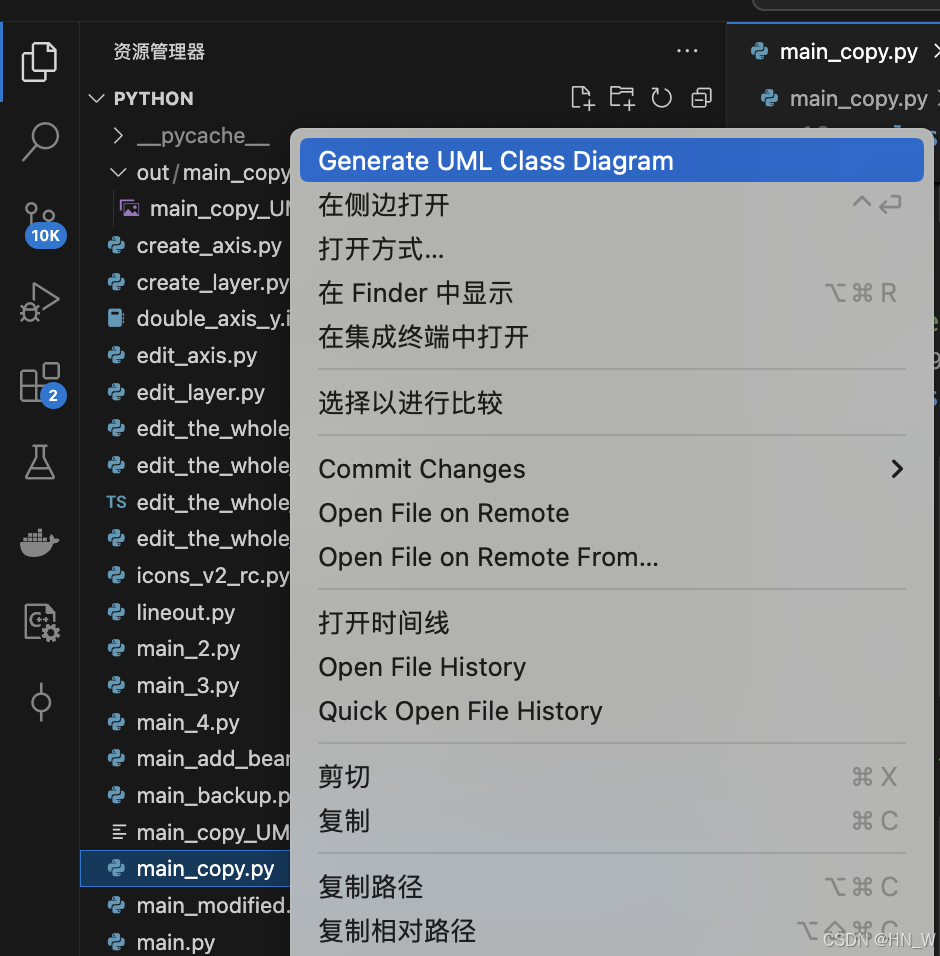

安装后通过右键点击 .py 文件，选择Generate UML Class Diagram将生成相应的包含 PlantUML 语法的.txt文件，将其后缀改为.puml。
2、VSCode安装 PlantUML 扩展
安装 PlantUML 扩展前需要安装Java（ PlantUML运行平台）和Graphviz（一个开源图形可视化软件，需要渲染图表）。
（1）确认是否已安装 Java：打开终端，输入以下命令检查是否安装了 Java：
```
java -version
```
如果返回类似于 No Java runtime present, requesting install...，说明系统上没有安装 Java；如果显示 Java 版本信息（如 OpenJDK version...），说明 Java 已安装。
（2）安装 Java并配置：
可参考超详细的Java安装教程（Mac 版）_mac安装java-CSDN博客
（3）安装Graphviz
```
brew install graphviz
```

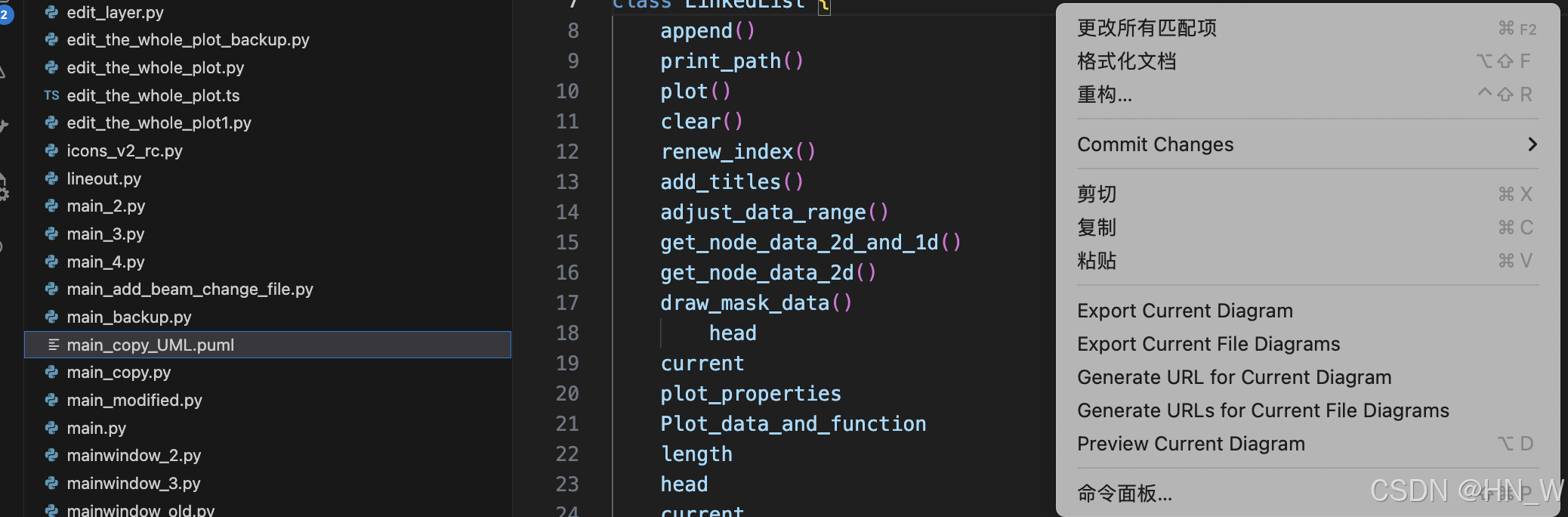

（4）通过右键点击 PlantUML 文件.puml，选择预览（例如 Preview Current Diagram）来查看生成的图表。
