ER图绘图方式

实体-关系图（ER Diagram，Entity-Relationship Diagram）是数据库设计的核心工具，用于描述实体（表）、属性（字段）及实体之间的关系。以下是绘制ER图的详细方法和注意事项：

---

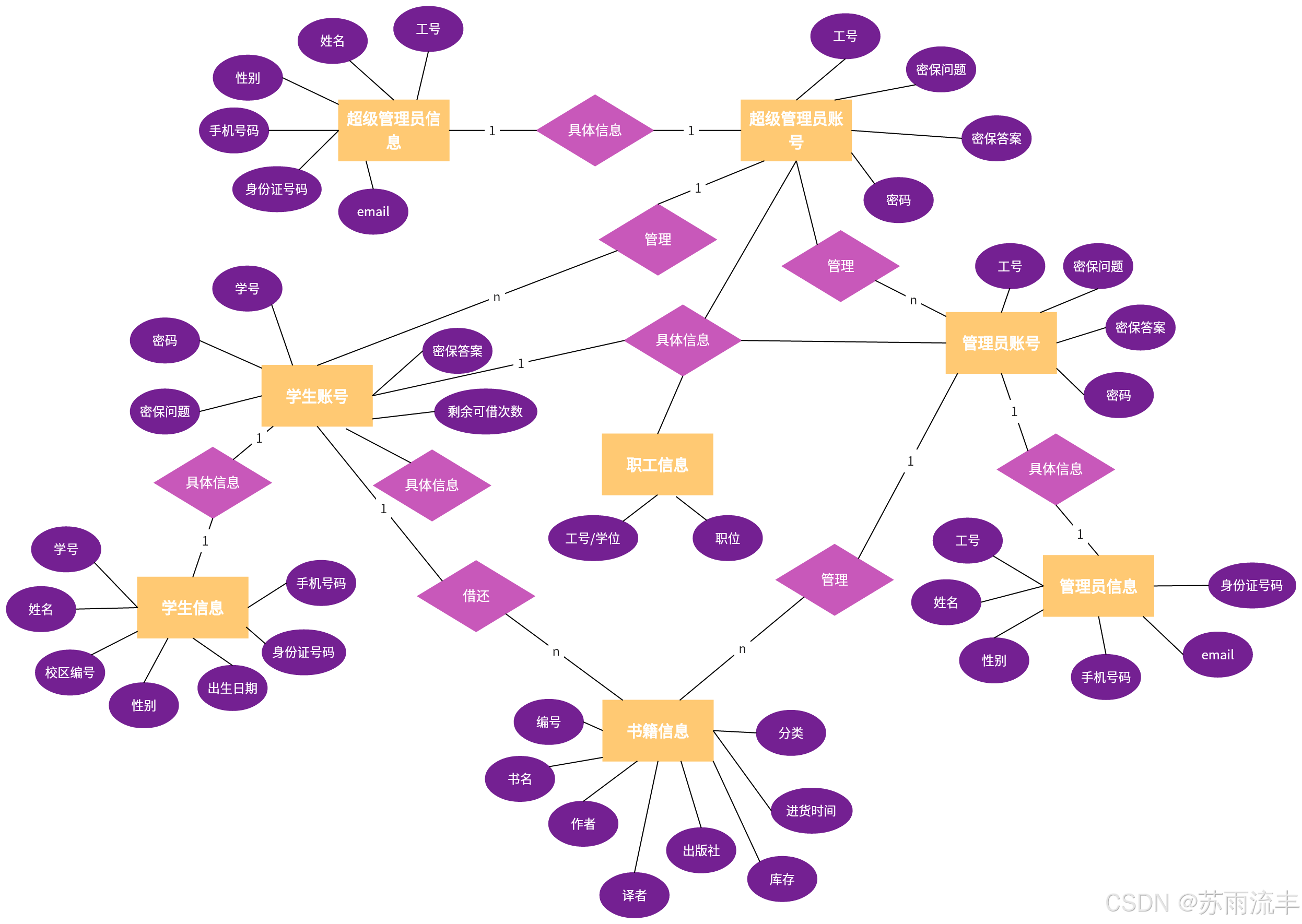

一、ER图核心元素

1. 实体（Entity）

   • 表示数据库中的表，用矩形框表示。
   • 示例：用户、订单、商品。

2. 属性（Attribute）

   • 表示实体的字段，用椭圆形表示，连接到实体。
   • 主键属性用下划线或特殊颜色标注。
   • 示例：用户ID、订单日期。

3. 关系（Relationship）

   • 表示实体间的关联，用菱形或连线表示，标注关系类型（如 1:N）。
   • 示例：用户 下单 订单（1对多关系）。

4. 基数约束（Cardinality）

   • 描述关系的数量限制，如 1:1、1:N、N:M。
   • 常用符号：|（1）、O（0）、<（多）。

---

二、ER图绘制步骤

1. 明确需求

   • 确定系统需要存储哪些数据（如用户信息、订单记录）。

2. 识别实体

   • 列出所有核心对象，例如：用户、商品、订单。

3. 定义属性

   • 为每个实体分配字段，并标记主键（如 用户ID）。

4. 建立关系

   • 确定实体间的逻辑联系：
     • 用户 拥有 订单（1:N）
     • 订单 包含 商品（N:M，需中间表）。

5. 选择绘图规范

   • Chen Notation：传统方法，实体、关系、属性分开展示。
   • Crow’s Foot Notation：现代简化版，直接在线段上标注基数（推荐）。
   • 示例：

     用户 ||——o{ 订单 : "创建"
     订单 }o——|| 商品 : "包含"


6. 优化与验证

   • 检查是否覆盖所有业务场景，避免冗余字段。
   • 确保关系符合范式（如避免多对多直接关联）。

---

三、常用绘图工具

工具	特点
Draw.io	免费在线工具，支持Crow’s Foot符号，导出多种格式（PNG/SQL）。
Lucidchart	协作性强，模板丰富，适合团队使用（部分功能需付费）。
MySQL Workbench	数据库设计一体化工具，支持直接生成SQL脚本。
PowerDesigner	企业级工具，支持复杂建模（付费）。
Mermaid	文本化绘图，适合开发者通过代码生成ER图（集成到Markdown/Git）。

---

四、ER图示例（电商场景）

---

五、常见错误

1. 混淆实体与属性

   • 错误：将“订单地址”作为独立实体（实际应为订单的属性）。
   • 正确：仅当属性需要独立管理（如多地址关联用户）时才拆分为实体。

2. 忽略中间表

   • 错误：直接建立 订单 和 商品 的多对多关系。
   • 正确：通过 订单项（ORDER_ITEM） 中间表实现。

3. 冗余字段

   • 错误：在 订单 中存储商品名称（应通过外键关联到 商品 表）。
   • 正确：仅保留外键 product_id。

---

六、实际应用建议

• 从简到繁：先画核心实体，再逐步细化属性和关系。
• 工具协作：使用支持SQL导出的工具（如MySQL Workbench），便于后续开发。
• 版本管理：将ER图与数据库变更记录关联（如用Git管理.mwb文件）。

通过清晰的ER图，可以有效避免数据库设计中的逻辑漏洞，提升开发效率！
