这是我自己用python编写的模型转换软件,可以导入实体单元和结构单元。
使用方法:

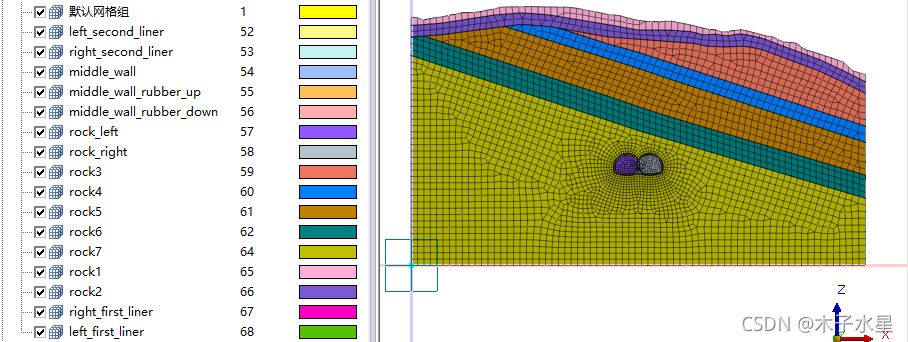

一、GTS-NX里面建立好模型(直接划分网格即可,不需要定义材料参数和模型参数)
需要注意:
1.Midas GTS NX对单元分组命名时,不同类型的单元(实体、平面、线)分组名称不能相同
例如:线单元和平面单元不能使用同一个分组名
2.划分网格单元时,不能有网格在“默认网格组”里面,且分组名不能有逗号,建议不要有空格

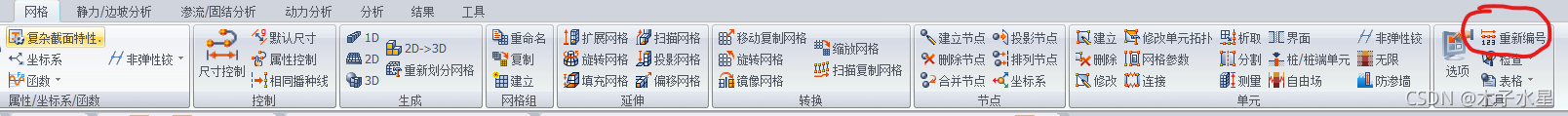

二、节点重新编号(非常重要)

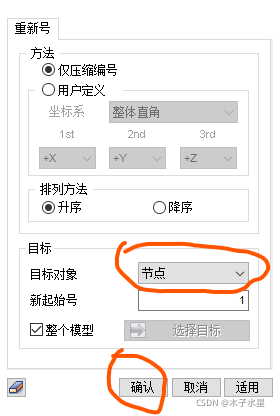

选择节点:确认即可

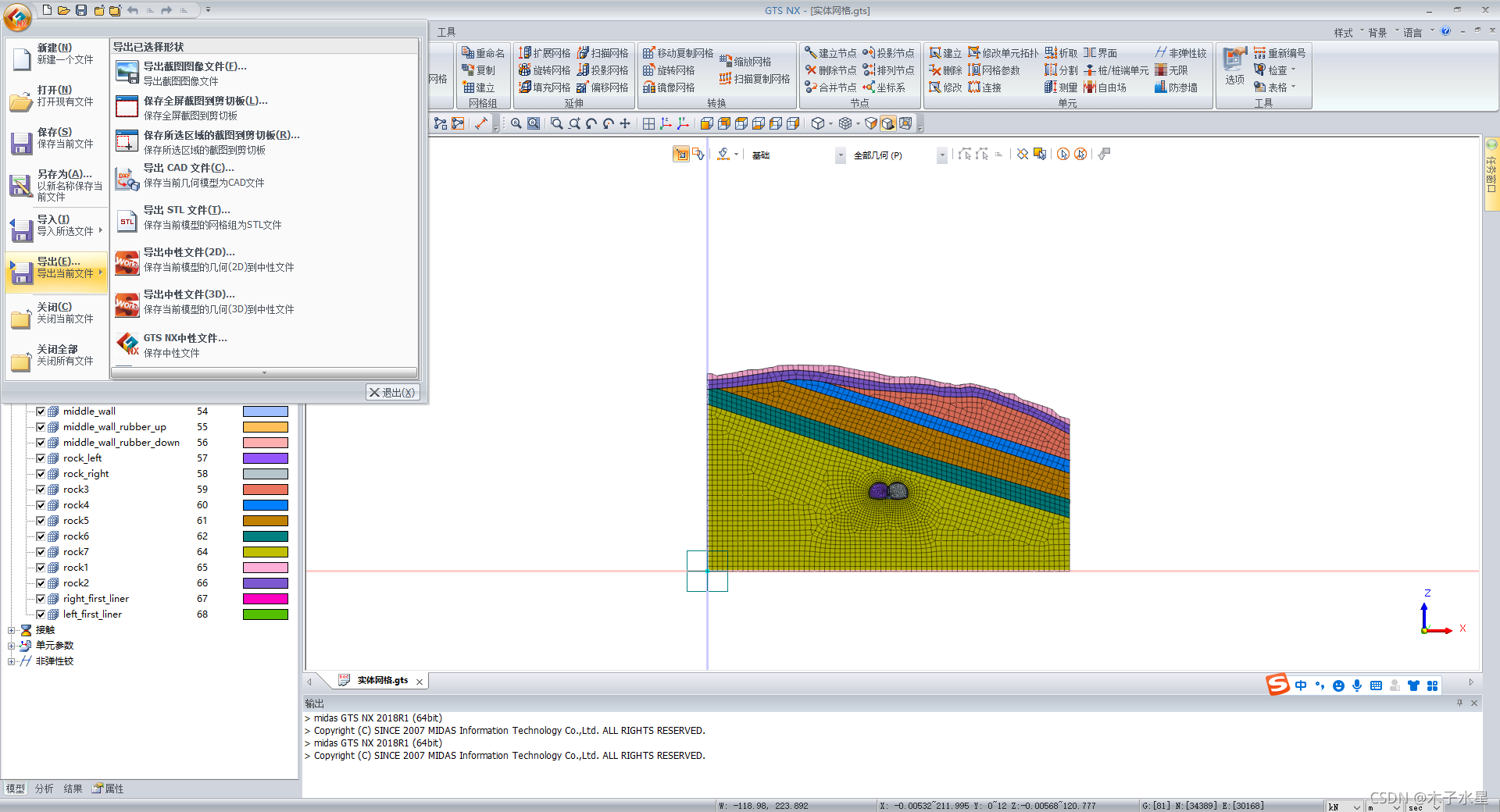

三、导出FPN文件(选择“GTS NX中性文件”)

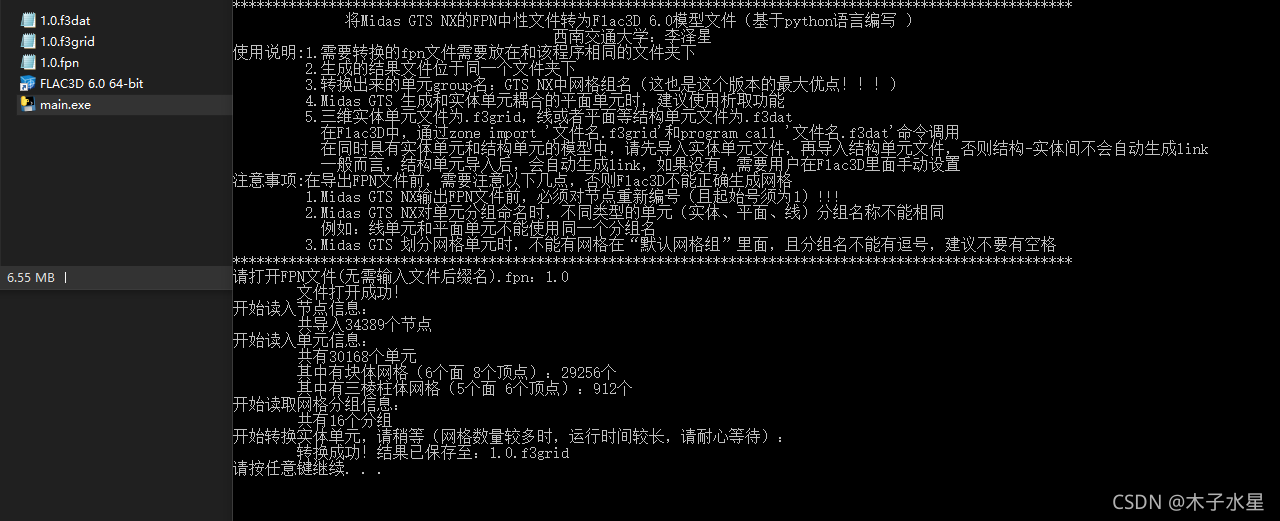

四、打开接口软件
输入fpn文件(需要和接口软件放在同一个文件夹)名称后,软件会自动运行:三维实体单元输出的结果文件为XXX.f3grid,线或者平面等结构单元输出的结果文件为XXX.f3dat。然后在flac3D里面导入即可。(网格数量很多时,软件生成结果文件需要一定时间,需要耐心等待,不要以为软件卡住了)

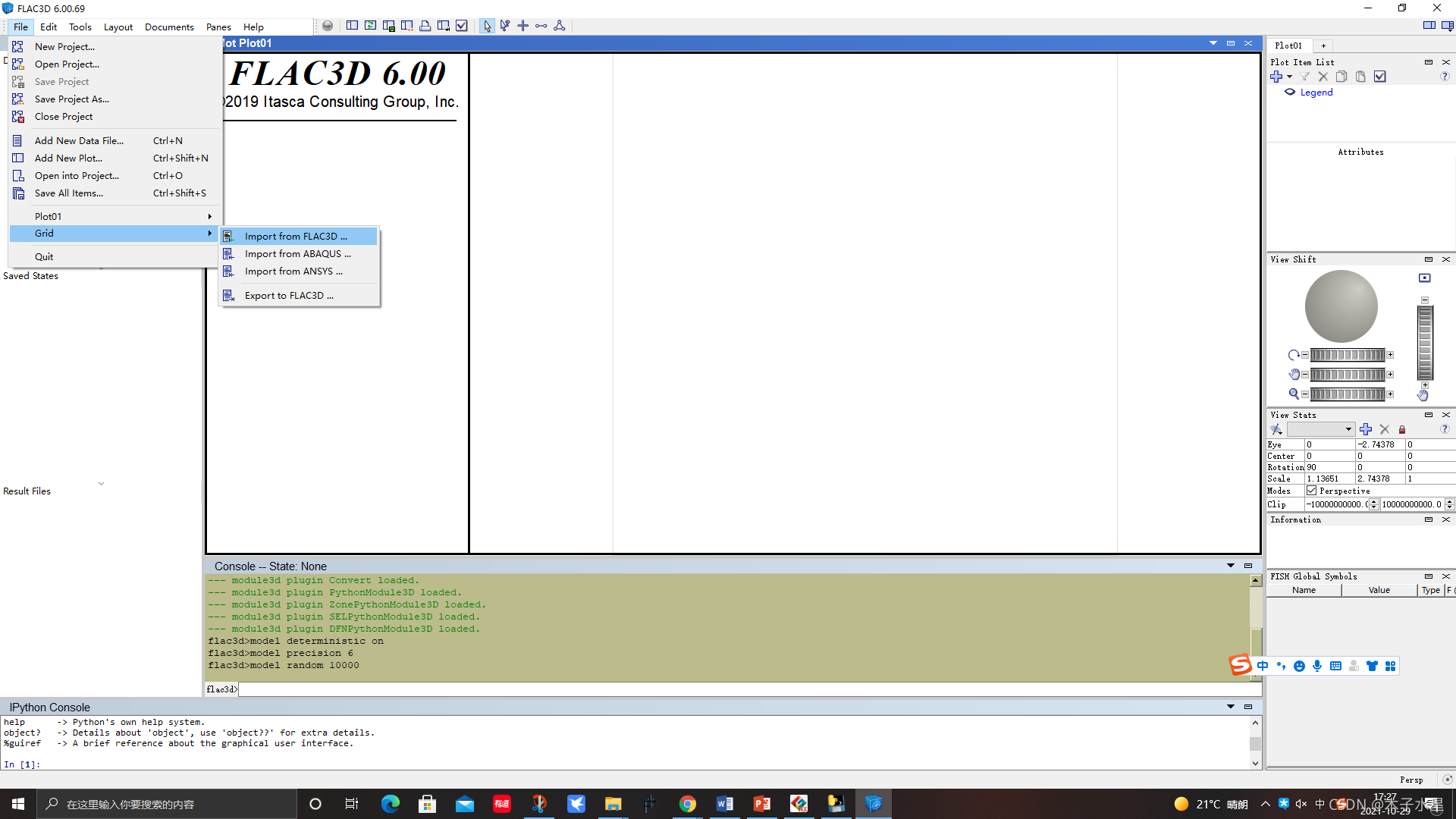

五、导入结果文件

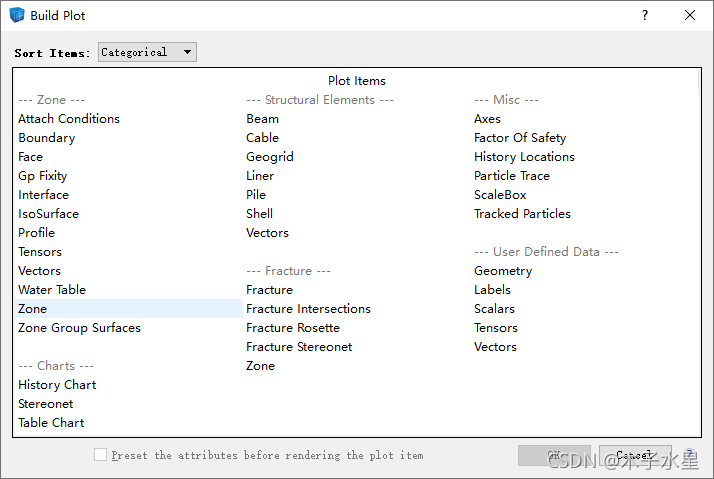

显示zone

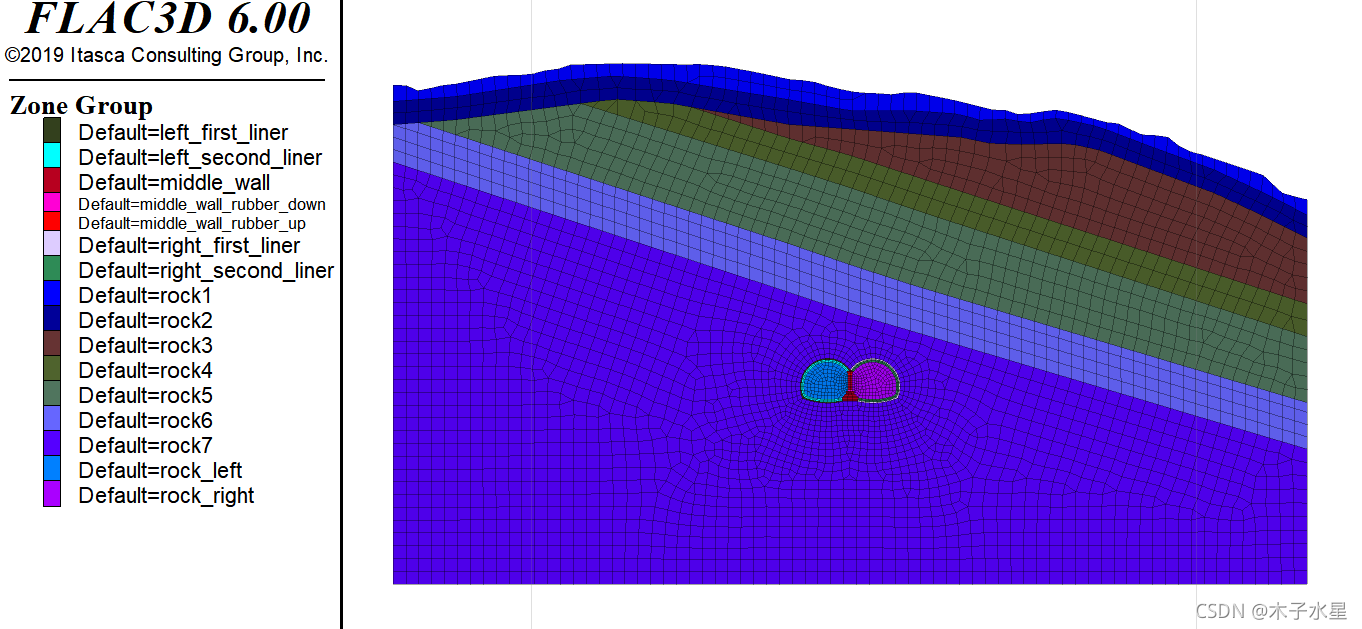

导入结果:转换出来的单元group名:GTS NX中网格组名(这也是这个版本的最大优点!!!)
如果对Flac3D爱好者有帮助的话,可以获取该接口程序
链接:https://pan.baidu.com/s/18-aIK2F1F0tBHQU_A4Nt5Q
提取码:lzx1
或者可以联系qq:1461935835,欢迎大家讨论交流。
