如何优雅地在Visio或PPT中插入Latex公式（基于Overleaf写Latex

问题描述

笔者用Overleaf在线写论文时，需要插入在Viso或PPT绘制的算法框架图，其中一些输入输出的数据需要用数学符号表示。但是如果用PPT自带的公式编辑器 或者mathtype 得到的公式都会和Latex的有差别 而且有些符号和字体甚至是没有的。如果从pdf中对公式截图 再插入 那放大就糊了

那么问题来了，怎么在图中插入和Latex编译显示效果一模一样 而且 放大还是高清 的公式呢？

网上大部分方法都是让你给PPT装插件。看着似乎很靠谱

其实有的插件只是形式上支持你输入latex公式代码 敲回车后出来的公式的样子和overleaf编译效果根本不同，本质还是在用Word/PPT自带的公式编辑器

有的插件是默认你本地已经装有tex环境的，装完插件后才发现根本出不来公式

主要Tex环境装起来很麻烦 Overleaf是现在比较受欢迎的在线编写Latex的平台 优点是避开了环境配置的繁琐 能快速上手 缺点就是可配置性不好 经常在一些小地方（比如现在）感到背刺和无奈.....

但是我无意中摸索出了一套非常优雅的解决方案 傻瓜式操作 简单好用 无需任何环境的下载或配置 所以赶紧来记录下 希望帮到有需要的朋友~

解决步骤

1. 在这个网站 在线LaTeX公式编辑器-编辑器 (latexlive.com) 输入你想插入图中的Latex公式代码，并输出.svg高清矢量图，保存到本地的某个路径下。

.svg主要的好处就是放大多少倍都不糊，比从pdf里截图插入好多了。

2. 打开刚才保存的这个路径，选中.svg文件，复制，然后到PPT里去粘贴。公式就成功插入了~

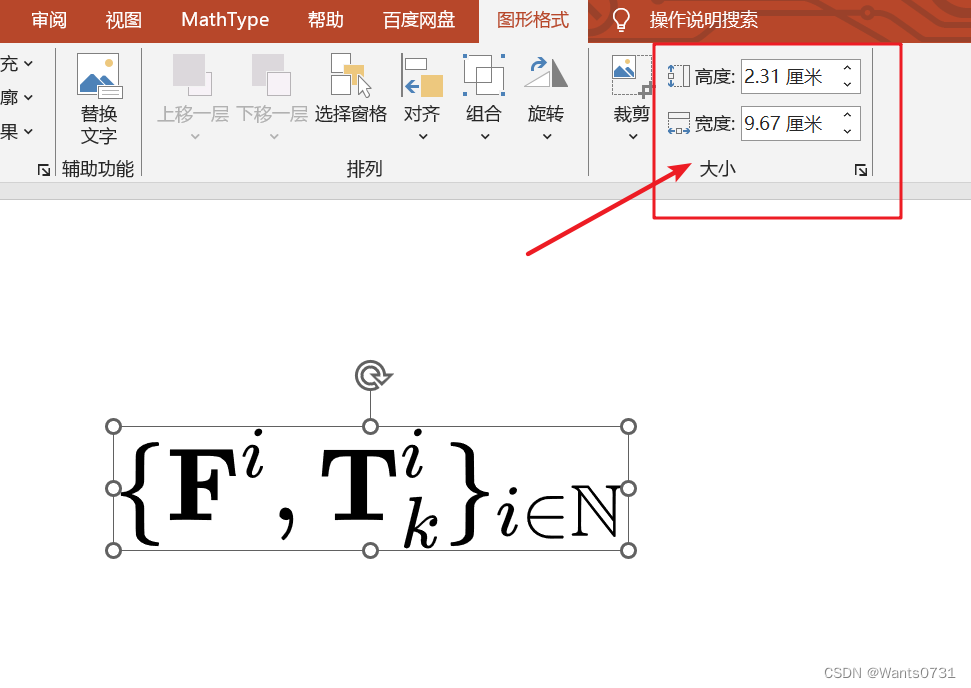

如果需要插入多个符号或公式，就按照上面的做法一个个粘贴进去，可以在PPT里调整尺寸，保持不同符号高度相同，看上去就大小一致

3. 如果是用Visio画图，就先粘贴到PPT，再从PPT里复制粘贴到Visio

如果直接把.svg复制粘贴到Visio，Viso是不支持的，会插入失败。所以必须通过PPT中转一下 就可以插入了。
