IIC笔记
I2C总线的特点
1、它是一个支持多设备的总线。总线上多个设备共用的信号线，在一条I2C的总线钟，可链接多个I2C的通讯设备，支持多个主机和多个从机
2、一条I2C总线只使用两条线路，一条是双向串行数据显（SDA），另外一条是串行时钟线（SCL）。双向串行数据线用于传输数据，串行时钟线用于数据收发同步
3、每一个连接到总线的设备都有一个独一无二的地址，主机可以通过这些地址进行不同设备的访问
4、总线通过上拉电阻接到电源。当I2C设备空闲时，会输出高组态，而当所有设备都空闲时，由上拉电阻把总线拉高成高电平
5、多个主机同时使用总线时，为了防止数据冲突，会利用仲裁的方式决定由哪个设备占用总线。
6、具有三种传输模式，标准模式下传输速率为100kps，快速模式下为400kps，高速模式下可达3.4Mbps，但目前大多数IIC设备不支持高速模式
这里其实我一直有一个问题，这个应答位到底是如何运行的？？是一根线在等另外一根线的的反应吗？
在I2C总线上，数据传输是由时钟信号（SCL）驱动的。当发送8位数据后，SDA上的数据已经被发送完毕，然而，SDA并不是在SCL给出反应后再等待。相反，SDA上的每个数据位都在SCL的边沿上稳定。
具体来说，当传输8位数据时，每个数据位都在SCL的上升沿（rising edge）或下降沿（falling edge）上稳定。发送方（通常是主设备）在每个时钟边沿将一个位发送到SDA上，而接收方（通常是从设备）在每个时钟边沿读取SDA上的位。
所以，SDA并不是在等待SCL的反应。SDA上的数据在SCL的边沿上稳定，而总线的协议规定了数据的传输时机。整个I2C通信的节奏由SCL控制，而SDA上的数据在每个SCL的边沿进行相应的变化。
IIC约定
发送一个字节的数据后，对方（接收方）必须要返回一个ACK（应答位）
ACK：是在SDA数据线上的第9个时钟周期，（接收方）必须给SDA一个低电平。
低电平 表示 应答
高电平 表示 没有应答
发送方在发送完第8bit的数据后，一般要释放SDA线（SDA=1）、
这里我一直碰到一个问题，我使用的是正点原子的stm32F4，我使用软件IIC控制MPU6050，就使用了简单的应答实验：起始信号，发送0xA0，读取应答位，停止信号；这里我想读取这个应答位，发现一直为1； 是不是因为我没有释放SDA线？？？
数据如何发送呢？？ 高电平/低电平
在何时发送？？ 何时采集呢？？
在SCL时钟线低电平的时候，可以改变SDA数据线的电平；
在SCL时钟线高电平点伤害，SDA数据线保持稳定。
===》
在时钟线SCL的下降沿，发送数据
在时钟线SCL的上升线，采集数据
数据的发送，MSB先发送，最高bit先发送。
IIC时钟频率，一般在 400k 以内，低速总线。
那么这里就有一个问题了，SCL时钟线由谁来控制呢？？谁产生时钟呢？？
其实谁来控制都无所谓，只要不是同时控制就好！！但是有很多设备，不具备控制时钟的能力，因为它可能没有时钟输出单元。

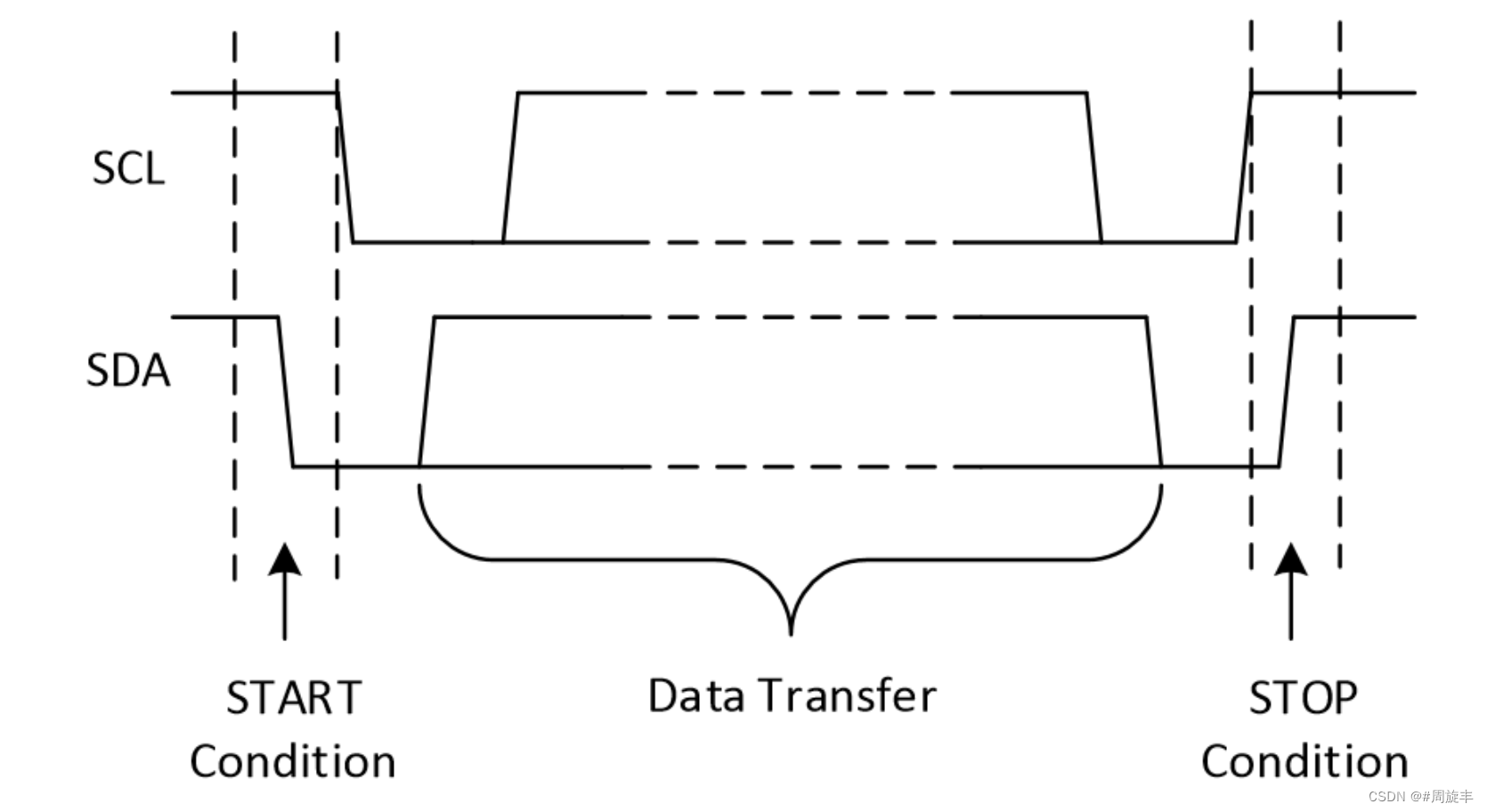

信号
起始信号
SCL时钟线保持高电平
SDL数据线从高到低的跳变
停止信号
SCL 保持高电平
SDA 从低到高电平的跳变
数据收发
Data: User Data , Device Addr
从物理层面来说，数据和地址，都是“数据”。
这个数据包括用户的真正的数据，也包括设备的地址，因为总线上有多个设备，其中一个发起起始信号，表示它要跟总线上的某个或多个设备通信。
它到底要和谁通信呢？
如果不指定，总线上所有设备都可以收到数据。 => IIC协议规定，每个IIC总线上的设备都必须有一个IIC设备地址(7bits/10bits),并且同一个IIC总线上的设备的地址必须不一样。
IIC给定数据收发是以字节为单位：8bits

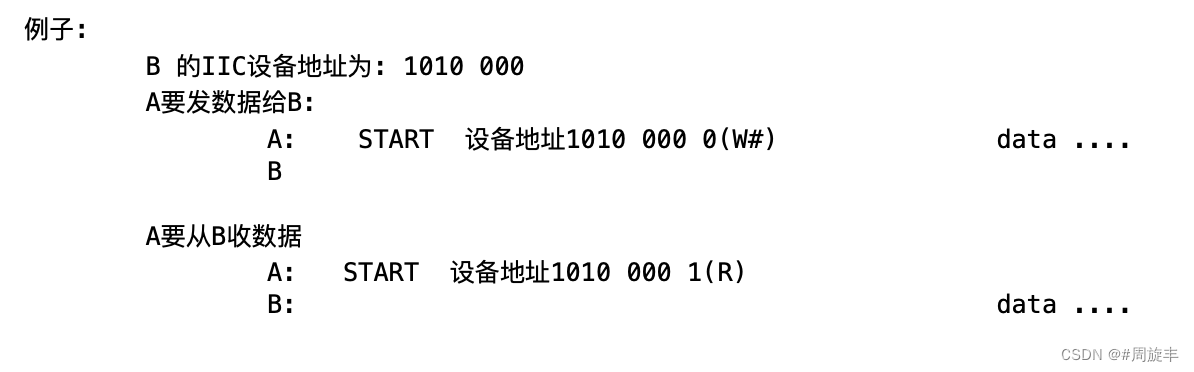

设备地址 = 7 bits + R/W#（读写位，b0）
R： 发送方 读你的数据 1
W#：发送方 写数据给你 0

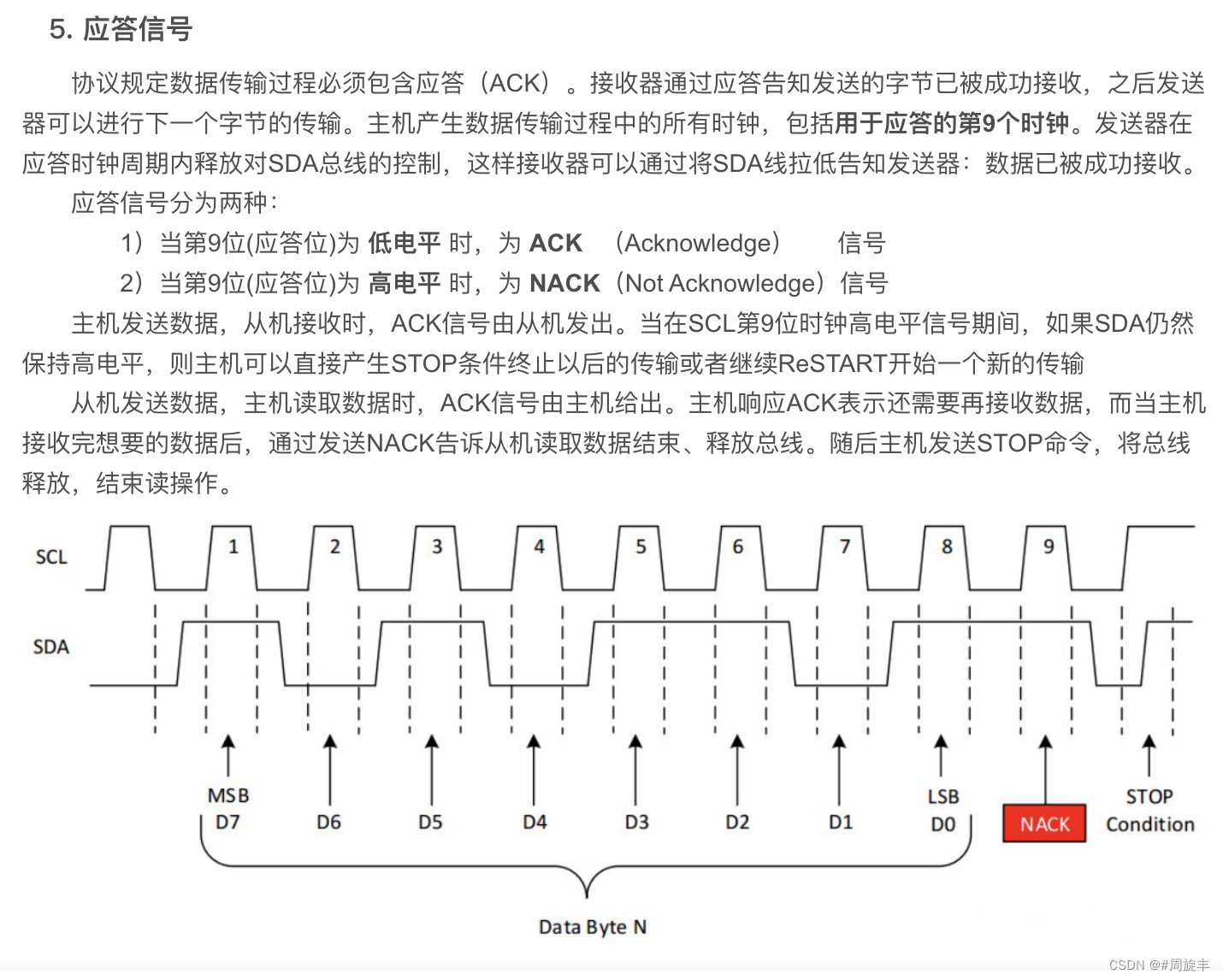

应答位
1、从机发送应答位给主机，来不及接收主机数据时发出非应答位，主机终止数据传输；而从机空闲时，从机发出应答（在每接收完一个字节的数据后，从机发送一个应答位，数据第九位为0），即主机根据从发机的应答位判断从机是否成功接收数据（主机发送数据时，通过检测应答位）。
2、主机收到最后一个数据后，向从机发送结束传送的信号（对丛机发送非应答，过程中会将SDA拉低），然后从机释放SDA线（防止SDA拉低以后主机无法将其拉高），从而允许主机产生终止信号（主机接收数据时）（发送应答）其次，主机在发送应答后，也要释放SDA线，防止将其拉低后影响从机后续的数据传送

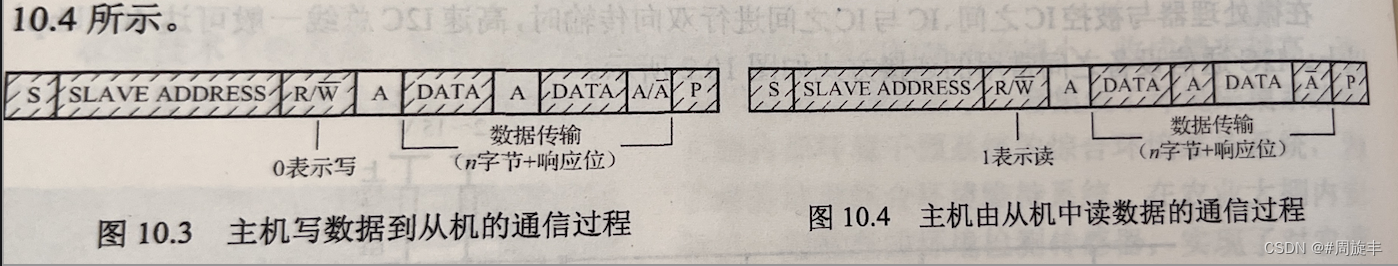

具体的组合形式
1、主机发送数据
2、主机接收数据

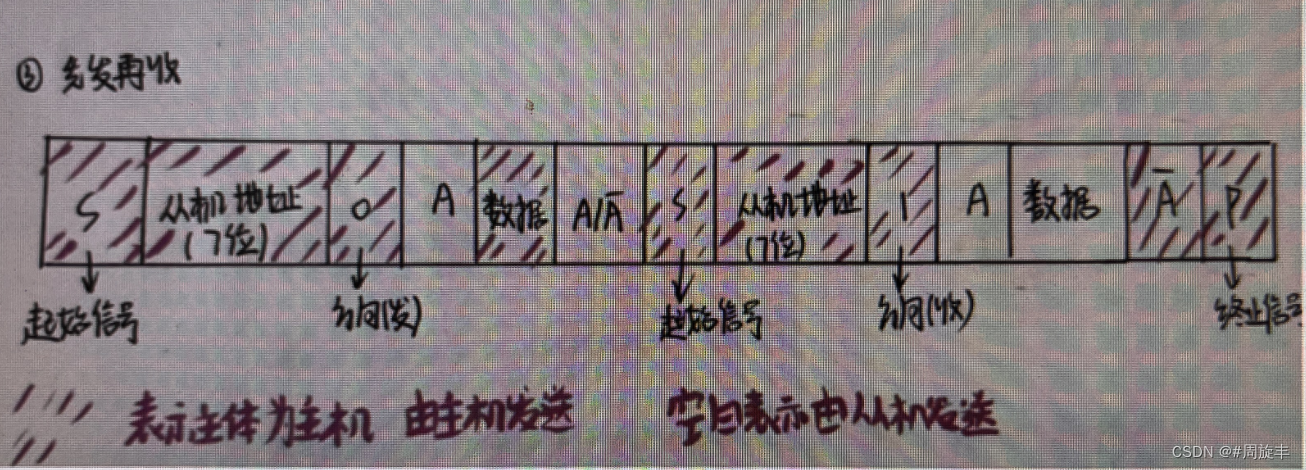

3、主机先发送数据在接收数据
IIC笔记
I2C总线的特点
1、它是一个支持多设备的总线。总线上多个设备共用的信号线，在一条I2C的总线钟，可链接多个I2C的通讯设备，支持多个主机和多个从机
2、一条I2C总线只使用两条线路，一条是双向串行数据显（SDA），另外一条是串行时钟线（SCL）。双向串行数据线用于传输数据，串行时钟线用于数据收发同步
3、每一个连接到总线的设备都有一个独一无二的地址，主机可以通过这些地址进行不同设备的访问
4、总线通过上拉电阻接到电源。当I2C设备空闲时，会输出高组态，而当所有设备都空闲时，由上拉电阻把总线拉高成高电平
5、多个主机同时使用总线时，为了防止数据冲突，会利用仲裁的方式决定由哪个设备占用总线。
6、具有三种传输模式，标准模式下传输速率为100kps，快速模式下为400kps，高速模式下可达3.4Mbps，但目前大多数IIC设备不支持高速模式
这里其实我一直有一个问题，这个应答位到底是如何运行的？？是一根线在等另外一根线的的反应吗？
在I2C总线上，数据传输是由时钟信号（SCL）驱动的。当发送8位数据后，SDA上的数据已经被发送完毕，然而，SDA并不是在SCL给出反应后再等待。相反，SDA上的每个数据位都在SCL的边沿上稳定。
具体来说，当传输8位数据时，每个数据位都在SCL的上升沿（rising edge）或下降沿（falling edge）上稳定。发送方（通常是主设备）在每个时钟边沿将一个位发送到SDA上，而接收方（通常是从设备）在每个时钟边沿读取SDA上的位。
所以，SDA并不是在等待SCL的反应。SDA上的数据在SCL的边沿上稳定，而总线的协议规定了数据的传输时机。整个I2C通信的节奏由SCL控制，而SDA上的数据在每个SCL的边沿进行相应的变化。
IIC约定
发送一个字节的数据后，对方（接收方）必须要返回一个ACK（应答位）
ACK：是在SDA数据线上的第9个时钟周期，（接收方）必须给SDA一个低电平。
低电平 表示 应答
高电平 表示 没有应答
发送方在发送完第8bit的数据后，一般要释放SDA线（SDA=1）、
这里我一直碰到一个问题，我使用的是正点原子的stm32F4，我使用软件IIC控制MPU6050，就使用了简单的应答实验：起始信号，发送0xA0，读取应答位，停止信号；这里我想读取这个应答位，发现一直为1； 是不是因为我没有释放SDA线？？？
数据如何发送呢？？ 高电平/低电平
在何时发送？？ 何时采集呢？？
在SCL时钟线低电平的时候，可以改变SDA数据线的电平；
在SCL时钟线高电平点伤害，SDA数据线保持稳定。
===》
在时钟线SCL的下降沿，发送数据
在时钟线SCL的上升线，采集数据
数据的发送，MSB先发送，最高bit先发送。
IIC时钟频率，一般在 400k 以内，低速总线。
那么这里就有一个问题了，SCL时钟线由谁来控制呢？？谁产生时钟呢？？
其实谁来控制都无所谓，只要不是同时控制就好！！但是有很多设备，不具备控制时钟的能力，因为它可能没有时钟输出单元。
信号
起始信号
SCL时钟线保持高电平
SDL数据线从高到低的跳变
停止信号
SCL 保持高电平
SDA 从低到高电平的跳变
数据收发
Data: User Data , Device Addr
从物理层面来说，数据和地址，都是“数据”。
这个数据包括用户的真正的数据，也包括设备的地址，因为总线上有多个设备，其中一个发起起始信号，表示它要跟总线上的某个或多个设备通信。
它到底要和谁通信呢？
如果不指定，总线上所有设备都可以收到数据。 => IIC协议规定，每个IIC总线上的设备都必须有一个IIC设备地址(7bits/10bits),并且同一个IIC总线上的设备的地址必须不一样。
IIC给定数据收发是以字节为单位：8bits
设备地址 = 7 bits + R/W#（读写位，b0）
R： 发送方 读你的数据 1
W#：发送方 写数据给你 0
应答位
1、从机发送应答位给主机，来不及接收主机数据时发出非应答位，主机终止数据传输；而从机空闲时，从机发出应答（在每接收完一个字节的数据后，从机发送一个应答位，数据第九位为0），即主机根据从发机的应答位判断从机是否成功接收数据（主机发送数据时，通过检测应答位）。
2、主机收到最后一个数据后，向从机发送结束传送的信号（对丛机发送非应答，过程中会将SDA拉低），然后从机释放SDA线（防止SDA拉低以后主机无法将其拉高），从而允许主机产生终止信号（主机接收数据时）（发送应答）其次，主机在发送应答后，也要释放SDA线，防止将其拉低后影响从机后续的数据传送
具体的组合形式
1、主机发送数据
2、主机接收数据
3、主机先发送数据在接收数据
在I2C通信中，主机先发送数据再接收数据的情况通常用于读操作。在I2C协议中，读写的方向是通过通信的起始阶段确定的。如果主机希望从从机（设备）中读取数据，它首先会发送一个包含从机地址和读方向的起始帧，然后在之后的通信中，主机将发送时钟脉冲并接收从机发送的数据。
具体的步骤如下：
- 起始帧： 主机发送起始帧，包括从机地址和读方向的位（通常是最低有效位设置为1）。
- 从机应答： 从机收到主机的地址后，会发出应答信号。
- 主机发送数据： 主机在接收到从机的应答后，会继续发送一个或多个数据字节给从机。
- 从机应答： 每发送一个数据字节后，从机都会发出应答信号，表示已成功接收。
- 切换方向： 在发送完要读取的数据后，主机发出停止帧，然后重新发起一个起始帧，但这次将方向位设为读。
- 从机发送数据： 从机在接收到主机的读方向后，会发送数据给主机。
- 主机应答/非应答： 主机在接收到从机的每个数据字节后，可以选择发出应答信号或非应答信号。如果主机希望继续接收数据，它发送应答信号；如果主机不想再接收数据，它发送非应答信号，并通常跟随着停止帧。
这种先发送数据再接收数据的顺序用于读取从机的数据。
IIC软件模拟
个人认为下面这种IIC软件模拟的方式最好！！
/*引脚配置层*/
/**
* 函 数：I2C写SCL引脚电平
* 参 数：BitValue 协议层传入的当前需要写入SCL的电平，范围0~1
* 返 回 值：无
* 注意事项：此函数需要用户实现内容，当BitValue为0时，需要置SCL为低电平，当BitValue为1时，需要置SCL为高电平
*/
void MyI2C_W_SCL(uint8_t BitValue)
{
GPIO_WriteBit(GPIOB, GPIO_Pin_10, (BitAction)BitValue); //根据BitValue，设置SCL引脚的电平
Delay_us(10); //延时10us，防止时序频率超过要求
}
/**
* 函 数：I2C写SDA引脚电平
* 参 数：BitValue 协议层传入的当前需要写入SDA的电平，范围0~0xFF
* 返 回 值：无
* 注意事项：此函数需要用户实现内容，当BitValue为0时，需要置SDA为低电平，当BitValue非0时，需要置SDA为高电平
*/
void MyI2C_W_SDA(uint8_t BitValue)
{
GPIO_WriteBit(GPIOB, GPIO_Pin_11, (BitAction)BitValue); //根据BitValue，设置SDA引脚的电平，BitValue要实现非0即1的特性
Delay_us(10); //延时10us，防止时序频率超过要求
}
/**
* 函 数：I2C读SDA引脚电平
* 参 数：无
* 返 回 值：协议层需要得到的当前SDA的电平，范围0~1
* 注意事项：此函数需要用户实现内容，当前SDA为低电平时，返回0，当前SDA为高电平时，返回1
*/
uint8_t MyI2C_R_SDA(void)
{
uint8_t BitValue;
BitValue = GPIO_ReadInputDataBit(GPIOB, GPIO_Pin_11); //读取SDA电平
Delay_us(10); //延时10us，防止时序频率超过要求
return BitValue; //返回SDA电平
}
/**
* 函 数：I2C初始化
* 参 数：无
* 返 回 值：无
* 注意事项：此函数需要用户实现内容，实现SCL和SDA引脚的初始化
*/
void MyI2C_Init(void)
{
/*开启时钟*/
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE); //开启GPIOB的时钟
/*GPIO初始化*/
GPIO_InitTypeDef GPIO_InitStructure;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_OD;
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_10 | GPIO_Pin_11;
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_Init(GPIOB, &GPIO_InitStructure); //将PB10和PB11引脚初始化为开漏输出
/*设置默认电平*/
GPIO_SetBits(GPIOB, GPIO_Pin_10 | GPIO_Pin_11); //设置PB10和PB11引脚初始化后默认为高电平（释放总线状态）
}
/*协议层*/
/**
* 函 数：I2C起始
* 参 数：无
* 返 回 值：无
*/
void MyI2C_Start(void)
{
MyI2C_W_SDA(1); //释放SDA，确保SDA为高电平
MyI2C_W_SCL(1); //释放SCL，确保SCL为高电平
MyI2C_W_SDA(0); //在SCL高电平期间，拉低SDA，产生起始信号
MyI2C_W_SCL(0); //起始后把SCL也拉低，即为了占用总线，也为了方便总线时序的拼接
}
/**
* 函 数：I2C终止
* 参 数：无
* 返 回 值：无
*/
void MyI2C_Stop(void)
{
MyI2C_W_SDA(0); //拉低SDA，确保SDA为低电平
MyI2C_W_SCL(1); //释放SCL，使SCL呈现高电平
MyI2C_W_SDA(1); //在SCL高电平期间，释放SDA，产生终止信号
}
/**
* 函 数：I2C发送一个字节
* 参 数：Byte 要发送的一个字节数据，范围：0x00~0xFF
* 返 回 值：无
*/
void MyI2C_SendByte(uint8_t Byte)
{
uint8_t i;
for (i = 0; i < 8; i ++) //循环8次，主机依次发送数据的每一位
{
MyI2C_W_SDA(Byte & (0x80 >> i)); //使用掩码的方式取出Byte的指定一位数据并写入到SDA线
MyI2C_W_SCL(1); //释放SCL，从机在SCL高电平期间读取SDA
MyI2C_W_SCL(0); //拉低SCL，主机开始发送下一位数据
}
}
/**
* 函 数：I2C接收一个字节
* 参 数：无
* 返 回 值：接收到的一个字节数据，范围：0x00~0xFF
*/
uint8_t MyI2C_ReceiveByte(void)
{
uint8_t i, Byte = 0x00; //定义接收的数据，并赋初值0x00，此处必须赋初值0x00，后面会用到
MyI2C_W_SDA(1); //接收前，主机先确保释放SDA，避免干扰从机的数据发送
for (i = 0; i < 8; i ++) //循环8次，主机依次接收数据的每一位
{
MyI2C_W_SCL(1); //释放SCL，主机机在SCL高电平期间读取SDA
if (MyI2C_R_SDA() == 1){Byte |= (0x80 >> i);} //读取SDA数据，并存储到Byte变量
//当SDA为1时，置变量指定位为1，当SDA为0时，不做处理，指定位为默认的初值0
MyI2C_W_SCL(0); //拉低SCL，从机在SCL低电平期间写入SDA
}
return Byte; //返回接收到的一个字节数据
}
/**
* 函 数：I2C发送应答位
* 参 数：Byte 要发送的应答位，范围：0~1，0表示应答，1表示非应答
* 返 回 值：无
*/
void MyI2C_SendAck(uint8_t AckBit)
{
MyI2C_W_SDA(AckBit); //主机把应答位数据放到SDA线
MyI2C_W_SCL(1); //释放SCL，从机在SCL高电平期间，读取应答位
MyI2C_W_SCL(0); //拉低SCL，开始下一个时序模块
}
/**
* 函 数：I2C接收应答位
* 参 数：无
* 返 回 值：接收到的应答位，范围：0~1，0表示应答，1表示非应答
*/
uint8_t MyI2C_ReceiveAck(void)
{
uint8_t AckBit; //定义应答位变量
MyI2C_W_SDA(1); //接收前，主机先确保释放SDA，避免干扰从机的数据发送
MyI2C_W_SCL(1); //释放SCL，主机机在SCL高电平期间读取SDA
AckBit = MyI2C_R_SDA(); //将应答位存储到变量里
MyI2C_W_SCL(0); //拉低SCL，开始下一个时序模块
return AckBit; //返回定义应答位变量
}
IIC模块（硬件IIC）
所谓硬件I2C对应芯片上的I2C外设，有相应I2C驱动电路，其所使用的I2C管脚也是专用的；软件I2C一般是用GPIO管脚，用软件控制管脚状态以模拟I2C通讯波形。
硬件I2C的效率要远高于软件的，而软件I2C由于不受管脚限制，接口比较灵活。
模拟I2C 是通过GPIO，软件模拟寄存器的工作方式，而硬件（固件）I2C是直接调用内部寄存器进行配置。如果要从具体硬件上来看，可以去看下芯片手册。因为固件I2C的端口是固定的，所以会有所区别。
至于如何区分它们:
可以看底层配置，比如IO口配置，如果配置了IO口的功能（IIC功能）那就是固件IIC，否则就是模拟
可以看IIC写函数，看里面有木有调用现成的函数或者给某个寄存器赋值，如果有，则肯定是固件IIC功能，没有的话肯定是数据一个bit一个bit模拟发生送的，肯定用到了循环，则为模拟。
根据代码量判断，模拟的代码量肯定比固件的要大。
- 硬件IIC用法比较复杂，模拟IIC的流程更清楚一些。
- 硬件IIC速度比模拟快，并且可以用DMA
- 模拟IIC可以在任何管脚上，而硬件只能在固定管脚上。
软件i2c是程序员使用程序控制SCL,SDA线输出高低电平，模拟i2c协议的时序。一般较硬件i2c稳定，但是程序较为繁琐，但不难。
硬件i2c程序员只要调用i2c的控制函数即可，不用直接的去控制SCL,SDA高低电平的输出。但是有些单片机的硬件i2c不太稳定，调试问题较多
硬件IIC也有优点：
硬件IIC的实现相对简单，无需编写复杂的代码；速度快，可以实现高速通信；实现简单，无需编写复杂的代码；稳定性好，不容易出现通信错误。
实现硬件IIC通讯
实现硬件IIC的代码需要使用STM32的内部硬件模块，具体步骤如下：配置GPIO用于IIC通讯，将SCL和SDA引脚分别配置为复用推挽输出模式；配置I2C控制器，包括I2C时钟频率，I2C地址，I2C工作模式等参数；启动I2C控制器，并发送数据或接收数据。
STM32F4XX IIC固件库的使用
(1) 初始化IIC引脚：GPIO复用
RCC_xxxxx ： 使能时钟
GPIO_Init : 初始化GPIO口
GPIO_PinAFConfig ： 配置GPIO的复用功能
(2) 初始化I2C控制器
RCC_xxxx ：使能I2C时钟
I2C_Init ：配置I2C
void I2C_Init(I2C_TypeDef* I2Cx, I2C_InitTypeDef* I2C_InitStruct);
I2Cx: 指定要初始的I2C控制器，如: I2C1, I2C2,...
I2C_InitStruct: 指向初始化结构体，其成员变量如下:
typedef struct
{
uint32_t I2C_ClockSpeed;
指定I2C总线的时钟频率，如:
100000 //100K
uint16_t I2C_Mode;
指定I2C协议还是SMBUS协议
I2C_Mode_I2C ： 主模式
I2C_Mode_SMBusDevice ： 从模式
I2C_Mode_SMBusHost
在主模式下，你可以作为主设备发起I2C通信。在从模式下，你通常是一个I2C外设。
uint16_t I2C_DutyCycle;
当i2C是fast mode,指定 Tlow: Thigh
I2C_DutyCycle_16_9
I2C_DutyCycle_2 ： 通常选择这个
uint16_t I2C_OwnAddress1;
指定i2c控制器自身的地址，随你定，只要不跟同一i2c总线上的
其他设备相冲突就可以啦。
什么时候需要指定i2c设备地址呢？
当作为从设备时，需要I2C设备地址。
uint16_t I2C_Ack;
i2c控制器收到数据时，是否应答。
I2C_Ack_Enable
I2C_Ack_Disable
uint16_t I2C_AcknowledgedAddress;
指定应答地址是7bits还是10bits
I2C_AcknowledgedAddress_7bit
I2C_AcknowledgedAddress_10bit
}I2C_InitTypeDef;
(3) 配置I2C控制器的一些功能(如: 是否应答，中断使能,...)
(4) 开启I2C控制器
I2C_Cmd
初始化IIC
void I2C_Configuration(void)
{
GPIO_InitTypeDef GPIO_InitStructure;
I2C_InitTypeDef I2C_InitStructure;
// 使能GPIOB时钟
RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOB, ENABLE);
// 配置PB8和PB9为复用模式
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_8 | GPIO_Pin_9;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF;
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_InitStructure.GPIO_OType = GPIO_OType_OD;
GPIO_InitStructure.GPIO_PuPd = GPIO_PuPd_UP;
GPIO_Init(GPIOB, &GPIO_InitStructure);
// 配置PB8和PB9的复用功能为I2C
GPIO_PinAFConfig(GPIOB, GPIO_PinSource8, GPIO_AF_I2C1);
GPIO_PinAFConfig(GPIOB, GPIO_PinSource9, GPIO_AF_I2C1);
// 使能I2C1时钟
RCC_APB1PeriphClockCmd(RCC_APB1Periph_I2C1, ENABLE);
// 配置I2C速率
I2C_InitStructure.I2C_ClockSpeed = 100000; // I2C时钟速率为100kHz
I2C_InitStructure.I2C_Mode = I2C_Mode_I2C;
I2C_InitStructure.I2C_DutyCycle = I2C_DutyCycle_2;
I2C_InitStructure.I2C_OwnAddress1 = 0x00;
I2C_InitStructure.I2C_Ack = I2C_Ack_Enable;
I2C_InitStructure.I2C_AcknowledgedAddress = I2C_AcknowledgedAddress_7bit;
I2C_Init(I2C1, &I2C_InitStructure);
// 使能I2C1
I2C_Cmd(I2C1, ENABLE);
}
写一个AT24C02的驱动层，为上提供操作AT24C02的接口函数
#include "stm32f4xx.h"
#include "stm32f4xx_i2c.h"
#define EEPROM_ADDR 0xA0 // AT24C02的I2C地址
void I2C_Configuration(void);
void EEPROM_WriteByte(uint16_t addr, uint8_t data);
uint8_t EEPROM_ReadByte(uint16_t addr);
void EEPROM_WritePage(uint16_t addr, uint8_t *data, uint8_t length);
void EEPROM_ReadPage(uint16_t addr, uint8_t *data, uint8_t length);
int main(void)
{
// 初始化系统时钟等
SystemInit();
// 配置I2C
I2C_Configuration();
// 在这里使用EEPROM的接口函数进行操作
uint16_t address = 0x0000;
uint8_t data_to_write = 0xAA;
EEPROM_WriteByte(address, data_to_write);
uint8_t data_read = EEPROM_ReadByte(address);
while (1)
{
// 在这里编写你的主程序逻辑
}
}
void I2C_Configuration(void)
{
// I2C初始化代码
}
void EEPROM_WriteByte(uint8_t addr, uint8_t data)
{
while (I2C_GetFlagStatus(I2C1, I2C_FLAG_BUSY));
//I2C_FLAG_BUSY是一个标志位，当它为1时，表示I2C线程正在忙中。
//因此，这个while循环会一直等待，直到I2C_FLAG_BUSY变成0，即I2C中断不再停止。
// 生成START条件
I2C_GenerateSTART(I2C1, ENABLE);
// 等待START条件生成
while (!I2C_CheckEvent(I2C1, I2C_EVENT_MASTER_MODE_SELECT));
// 发送EEPROM的I2C地址，选择写模式
I2C_Send7bitAddress(I2C1, EEPROM_ADDR, I2C_Direction_Transmitter);
// 等待地址发送完成
while (!I2C_CheckEvent(I2C1, I2C_EVENT_MASTER_TRANSMITTER_MODE_SELECTED));
// 发送要写入的地址
I2C_SendData(I2C1, addr);
while (!I2C_CheckEvent(I2C1, I2C_EVENT_MASTER_BYTE_TRANSMITTED));
// 发送要写入的数据
I2C_SendData(I2C1, data);
while (!I2C_CheckEvent(I2C1, I2C_EVENT_MASTER_BYTE_TRANSMITTED));
// 生成STOP条件
I2C_GenerateSTOP(I2C1, ENABLE);
}
uint8_t EEPROM_ReadByte(uint8_t addr)
{
uint8_t data;
while (I2C_GetFlagStatus(I2C1, I2C_FLAG_BUSY))
;
// 生成START条件
I2C_GenerateSTART(I2C1, ENABLE);
// 等待START条件生成
while (!I2C_CheckEvent(I2C1, I2C_EVENT_MASTER_MODE_SELECT));
// 发送EEPROM的I2C地址，选择写模式
I2C_Send7bitAddress(I2C1, EEPROM_ADDR, I2C_Direction_Transmitter);
// 等待地址发送完成
while (!I2C_CheckEvent(I2C1, I2C_EVENT_MASTER_TRANSMITTER_MODE_SELECTED));
// 发送要写入的地址
I2C_SendData(I2C1, addr);
while (!I2C_CheckEvent(I2C1, I2C_EVENT_MASTER_BYTE_TRANSMITTED));
// 生成RESTART条件
I2C_GenerateSTART(I2C1, ENABLE);
// 等待RESTART条件生成
while (!I2C_CheckEvent(I2C1, I2C_EVENT_MASTER_MODE_SELECT));
// 发送EEPROM的I2C地址，选择读模式
I2C_Send7bitAddress(I2C1, EEPROM_ADDR, I2C_Direction_Receiver);
// 等待地址发送完成
while (!I2C_CheckEvent(I2C1, I2C_EVENT_MASTER_RECEIVER_MODE_SELECTED));
// 等待数据接收
while (!I2C_CheckEvent(I2C1, I2C_EVENT_MASTER_BYTE_RECEIVED));
data = I2C_ReceiveData(I2C1);
// 生成STOP条件
I2C_GenerateSTOP(I2C1, ENABLE);
return data;
}
void EEPROM_WritePage(uint16_t addr, uint8_t *data, uint8_t length)
{
// 在这里实现写一页数据的操作
}
void EEPROM_ReadPage(uint16_t addr, uint8_t *data, uint8_t length)
{
// 在这里实现读一页数据的操作
}
在I2C通信中，主机先发送数据再接收数据的情况通常用于读操作。在I2C协议中，读写的方向是通过通信的起始阶段确定的。如果主机希望从从机（设备）中读取数据，它首先会发送一个包含从机地址和读方向的起始帧，然后在之后的通信中，主机将发送时钟脉冲并接收从机发送的数据。
具体的步骤如下：
- 起始帧： 主机发送起始帧，包括从机地址和读方向的位（通常是最低有效位设置为1）。
- 从机应答： 从机收到主机的地址后，会发出应答信号。
- 主机发送数据： 主机在接收到从机的应答后，会继续发送一个或多个数据字节给从机。
- 从机应答： 每发送一个数据字节后，从机都会发出应答信号，表示已成功接收。
- 切换方向： 在发送完要读取的数据后，主机发出停止帧，然后重新发起一个起始帧，但这次将方向位设为读。
- 从机发送数据： 从机在接收到主机的读方向后，会发送数据给主机。
- 主机应答/非应答： 主机在接收到从机的每个数据字节后，可以选择发出应答信号或非应答信号。如果主机希望继续接收数据，它发送应答信号；如果主机不想再接收数据，它发送非应答信号，并通常跟随着停止帧。
这种先发送数据再接收数据的顺序用于读取从机的数据。
IIC软件模拟
个人认为下面这种IIC软件模拟的方式最好！！
/*引脚配置层*/
/**
* 函 数：I2C写SCL引脚电平
* 参 数：BitValue 协议层传入的当前需要写入SCL的电平，范围0~1
* 返 回 值：无
* 注意事项：此函数需要用户实现内容，当BitValue为0时，需要置SCL为低电平，当BitValue为1时，需要置SCL为高电平
*/
void MyI2C_W_SCL(uint8_t BitValue)
{
GPIO_WriteBit(GPIOB, GPIO_Pin_10, (BitAction)BitValue); //根据BitValue，设置SCL引脚的电平
Delay_us(10); //延时10us，防止时序频率超过要求
}
/**
* 函 数：I2C写SDA引脚电平
* 参 数：BitValue 协议层传入的当前需要写入SDA的电平，范围0~0xFF
* 返 回 值：无
* 注意事项：此函数需要用户实现内容，当BitValue为0时，需要置SDA为低电平，当BitValue非0时，需要置SDA为高电平
*/
void MyI2C_W_SDA(uint8_t BitValue)
{
GPIO_WriteBit(GPIOB, GPIO_Pin_11, (BitAction)BitValue); //根据BitValue，设置SDA引脚的电平，BitValue要实现非0即1的特性
Delay_us(10); //延时10us，防止时序频率超过要求
}
/**
* 函 数：I2C读SDA引脚电平
* 参 数：无
* 返 回 值：协议层需要得到的当前SDA的电平，范围0~1
* 注意事项：此函数需要用户实现内容，当前SDA为低电平时，返回0，当前SDA为高电平时，返回1
*/
uint8_t MyI2C_R_SDA(void)
{
uint8_t BitValue;
BitValue = GPIO_ReadInputDataBit(GPIOB, GPIO_Pin_11); //读取SDA电平
Delay_us(10); //延时10us，防止时序频率超过要求
return BitValue; //返回SDA电平
}
/**
* 函 数：I2C初始化
* 参 数：无
* 返 回 值：无
* 注意事项：此函数需要用户实现内容，实现SCL和SDA引脚的初始化
*/
void MyI2C_Init(void)
{
/*开启时钟*/
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE); //开启GPIOB的时钟
/*GPIO初始化*/
GPIO_InitTypeDef GPIO_InitStructure;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_OD;
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_10 | GPIO_Pin_11;
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_Init(GPIOB, &GPIO_InitStructure); //将PB10和PB11引脚初始化为开漏输出
/*设置默认电平*/
GPIO_SetBits(GPIOB, GPIO_Pin_10 | GPIO_Pin_11); //设置PB10和PB11引脚初始化后默认为高电平（释放总线状态）
}
/*协议层*/
/**
* 函 数：I2C起始
* 参 数：无
* 返 回 值：无
*/
void MyI2C_Start(void)
{
MyI2C_W_SDA(1); //释放SDA，确保SDA为高电平
MyI2C_W_SCL(1); //释放SCL，确保SCL为高电平
MyI2C_W_SDA(0); //在SCL高电平期间，拉低SDA，产生起始信号
MyI2C_W_SCL(0); //起始后把SCL也拉低，即为了占用总线，也为了方便总线时序的拼接
}
/**
* 函 数：I2C终止
* 参 数：无
* 返 回 值：无
*/
void MyI2C_Stop(void)
{
MyI2C_W_SDA(0); //拉低SDA，确保SDA为低电平
MyI2C_W_SCL(1); //释放SCL，使SCL呈现高电平
MyI2C_W_SDA(1); //在SCL高电平期间，释放SDA，产生终止信号
}
/**
* 函 数：I2C发送一个字节
* 参 数：Byte 要发送的一个字节数据，范围：0x00~0xFF
* 返 回 值：无
*/
void MyI2C_SendByte(uint8_t Byte)
{
uint8_t i;
for (i = 0; i < 8; i ++) //循环8次，主机依次发送数据的每一位
{
MyI2C_W_SDA(Byte & (0x80 >> i)); //使用掩码的方式取出Byte的指定一位数据并写入到SDA线
MyI2C_W_SCL(1); //释放SCL，从机在SCL高电平期间读取SDA
MyI2C_W_SCL(0); //拉低SCL，主机开始发送下一位数据
}
}
/**
* 函 数：I2C接收一个字节
* 参 数：无
* 返 回 值：接收到的一个字节数据，范围：0x00~0xFF
*/
uint8_t MyI2C_ReceiveByte(void)
{
uint8_t i, Byte = 0x00; //定义接收的数据，并赋初值0x00，此处必须赋初值0x00，后面会用到
MyI2C_W_SDA(1); //接收前，主机先确保释放SDA，避免干扰从机的数据发送
for (i = 0; i < 8; i ++) //循环8次，主机依次接收数据的每一位
{
MyI2C_W_SCL(1); //释放SCL，主机机在SCL高电平期间读取SDA
if (MyI2C_R_SDA() == 1){Byte |= (0x80 >> i);} //读取SDA数据，并存储到Byte变量
//当SDA为1时，置变量指定位为1，当SDA为0时，不做处理，指定位为默认的初值0
MyI2C_W_SCL(0); //拉低SCL，从机在SCL低电平期间写入SDA
}
return Byte; //返回接收到的一个字节数据
}
/**
* 函 数：I2C发送应答位
* 参 数：Byte 要发送的应答位，范围：0~1，0表示应答，1表示非应答
* 返 回 值：无
*/
void MyI2C_SendAck(uint8_t AckBit)
{
MyI2C_W_SDA(AckBit); //主机把应答位数据放到SDA线
MyI2C_W_SCL(1); //释放SCL，从机在SCL高电平期间，读取应答位
MyI2C_W_SCL(0); //拉低SCL，开始下一个时序模块
}
/**
* 函 数：I2C接收应答位
* 参 数：无
* 返 回 值：接收到的应答位，范围：0~1，0表示应答，1表示非应答
*/
uint8_t MyI2C_ReceiveAck(void)
{
uint8_t AckBit; //定义应答位变量
MyI2C_W_SDA(1); //接收前，主机先确保释放SDA，避免干扰从机的数据发送
MyI2C_W_SCL(1); //释放SCL，主机机在SCL高电平期间读取SDA
AckBit = MyI2C_R_SDA(); //将应答位存储到变量里
MyI2C_W_SCL(0); //拉低SCL，开始下一个时序模块
return AckBit; //返回定义应答位变量
}
IIC模块（硬件IIC）
所谓硬件I2C对应芯片上的I2C外设，有相应I2C驱动电路，其所使用的I2C管脚也是专用的；软件I2C一般是用GPIO管脚，用软件控制管脚状态以模拟I2C通讯波形。
硬件I2C的效率要远高于软件的，而软件I2C由于不受管脚限制，接口比较灵活。
模拟I2C 是通过GPIO，软件模拟寄存器的工作方式，而硬件（固件）I2C是直接调用内部寄存器进行配置。如果要从具体硬件上来看，可以去看下芯片手册。因为固件I2C的端口是固定的，所以会有所区别。
至于如何区分它们:
可以看底层配置，比如IO口配置，如果配置了IO口的功能（IIC功能）那就是固件IIC，否则就是模拟
可以看IIC写函数，看里面有木有调用现成的函数或者给某个寄存器赋值，如果有，则肯定是固件IIC功能，没有的话肯定是数据一个bit一个bit模拟发生送的，肯定用到了循环，则为模拟。
根据代码量判断，模拟的代码量肯定比固件的要大。
- 硬件IIC用法比较复杂，模拟IIC的流程更清楚一些。
- 硬件IIC速度比模拟快，并且可以用DMA
- 模拟IIC可以在任何管脚上，而硬件只能在固定管脚上。
软件i2c是程序员使用程序控制SCL,SDA线输出高低电平，模拟i2c协议的时序。一般较硬件i2c稳定，但是程序较为繁琐，但不难。
硬件i2c程序员只要调用i2c的控制函数即可，不用直接的去控制SCL,SDA高低电平的输出。但是有些单片机的硬件i2c不太稳定，调试问题较多
硬件IIC也有优点：
硬件IIC的实现相对简单，无需编写复杂的代码；速度快，可以实现高速通信；实现简单，无需编写复杂的代码；稳定性好，不容易出现通信错误。
实现硬件IIC通讯
实现硬件IIC的代码需要使用STM32的内部硬件模块，具体步骤如下：配置GPIO用于IIC通讯，将SCL和SDA引脚分别配置为复用推挽输出模式；配置I2C控制器，包括I2C时钟频率，I2C地址，I2C工作模式等参数；启动I2C控制器，并发送数据或接收数据。
STM32F4XX IIC固件库的使用
(1) 初始化IIC引脚：GPIO复用
RCC_xxxxx ： 使能时钟
GPIO_Init : 初始化GPIO口
GPIO_PinAFConfig ： 配置GPIO的复用功能
(2) 初始化I2C控制器
RCC_xxxx ：使能I2C时钟
I2C_Init ：配置I2C
void I2C_Init(I2C_TypeDef* I2Cx, I2C_InitTypeDef* I2C_InitStruct);
I2Cx: 指定要初始的I2C控制器，如: I2C1, I2C2,...
I2C_InitStruct: 指向初始化结构体，其成员变量如下:
typedef struct
{
uint32_t I2C_ClockSpeed;
指定I2C总线的时钟频率，如:
100000 //100K
uint16_t I2C_Mode;
指定I2C协议还是SMBUS协议
I2C_Mode_I2C ： 主模式
I2C_Mode_SMBusDevice ： 从模式
I2C_Mode_SMBusHost
在主模式下，你可以作为主设备发起I2C通信。在从模式下，你通常是一个I2C外设。
uint16_t I2C_DutyCycle;
当i2C是fast mode,指定 Tlow: Thigh
I2C_DutyCycle_16_9
I2C_DutyCycle_2 ： 通常选择这个
uint16_t I2C_OwnAddress1;
指定i2c控制器自身的地址，随你定，只要不跟同一i2c总线上的
其他设备相冲突就可以啦。
什么时候需要指定i2c设备地址呢？
当作为从设备时，需要I2C设备地址。
uint16_t I2C_Ack;
i2c控制器收到数据时，是否应答。
I2C_Ack_Enable
I2C_Ack_Disable
uint16_t I2C_AcknowledgedAddress;
指定应答地址是7bits还是10bits
I2C_AcknowledgedAddress_7bit
I2C_AcknowledgedAddress_10bit
}I2C_InitTypeDef;
(3) 配置I2C控制器的一些功能(如: 是否应答，中断使能,...)
(4) 开启I2C控制器
I2C_Cmd
初始化IIC
void I2C_Configuration(void)
{
GPIO_InitTypeDef GPIO_InitStructure;
I2C_InitTypeDef I2C_InitStructure;
// 使能GPIOB时钟
RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOB, ENABLE);
// 配置PB8和PB9为复用模式
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_8 | GPIO_Pin_9;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF;
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_InitStructure.GPIO_OType = GPIO_OType_OD;
GPIO_InitStructure.GPIO_PuPd = GPIO_PuPd_UP;
GPIO_Init(GPIOB, &GPIO_InitStructure);
// 配置PB8和PB9的复用功能为I2C
GPIO_PinAFConfig(GPIOB, GPIO_PinSource8, GPIO_AF_I2C1);
GPIO_PinAFConfig(GPIOB, GPIO_PinSource9, GPIO_AF_I2C1);
// 使能I2C1时钟
RCC_APB1PeriphClockCmd(RCC_APB1Periph_I2C1, ENABLE);
// 配置I2C速率
I2C_InitStructure.I2C_ClockSpeed = 100000; // I2C时钟速率为100kHz
I2C_InitStructure.I2C_Mode = I2C_Mode_I2C;
I2C_InitStructure.I2C_DutyCycle = I2C_DutyCycle_2;
I2C_InitStructure.I2C_OwnAddress1 = 0x00;
I2C_InitStructure.I2C_Ack = I2C_Ack_Enable;
I2C_InitStructure.I2C_AcknowledgedAddress = I2C_AcknowledgedAddress_7bit;
I2C_Init(I2C1, &I2C_InitStructure);
// 使能I2C1
I2C_Cmd(I2C1, ENABLE);
}
写一个AT24C02的驱动层，为上提供操作AT24C02的接口函数
#include "stm32f4xx.h"
#include "stm32f4xx_i2c.h"
#define EEPROM_ADDR 0xA0 // AT24C02的I2C地址
void I2C_Configuration(void);
void EEPROM_WriteByte(uint16_t addr, uint8_t data);
uint8_t EEPROM_ReadByte(uint16_t addr);
void EEPROM_WritePage(uint16_t addr, uint8_t *data, uint8_t length);
void EEPROM_ReadPage(uint16_t addr, uint8_t *data, uint8_t length);
int main(void)
{
// 初始化系统时钟等
SystemInit();
// 配置I2C
I2C_Configuration();
// 在这里使用EEPROM的接口函数进行操作
uint16_t address = 0x0000;
uint8_t data_to_write = 0xAA;
EEPROM_WriteByte(address, data_to_write);
uint8_t data_read = EEPROM_ReadByte(address);
while (1)
{
// 在这里编写你的主程序逻辑
}
}
void I2C_Configuration(void)
{
// I2C初始化代码
}
void EEPROM_WriteByte(uint8_t addr, uint8_t data)
{
while (I2C_GetFlagStatus(I2C1, I2C_FLAG_BUSY));
//I2C_FLAG_BUSY是一个标志位，当它为1时，表示I2C线程正在忙中。
//因此，这个while循环会一直等待，直到I2C_FLAG_BUSY变成0，即I2C中断不再停止。
// 生成START条件
I2C_GenerateSTART(I2C1, ENABLE);
// 等待START条件生成
while (!I2C_CheckEvent(I2C1, I2C_EVENT_MASTER_MODE_SELECT));
// 发送EEPROM的I2C地址，选择写模式
I2C_Send7bitAddress(I2C1, EEPROM_ADDR, I2C_Direction_Transmitter);
// 等待地址发送完成
while (!I2C_CheckEvent(I2C1, I2C_EVENT_MASTER_TRANSMITTER_MODE_SELECTED));
// 发送要写入的地址
I2C_SendData(I2C1, addr);
while (!I2C_CheckEvent(I2C1, I2C_EVENT_MASTER_BYTE_TRANSMITTED));
// 发送要写入的数据
I2C_SendData(I2C1, data);
while (!I2C_CheckEvent(I2C1, I2C_EVENT_MASTER_BYTE_TRANSMITTED));
// 生成STOP条件
I2C_GenerateSTOP(I2C1, ENABLE);
}
uint8_t EEPROM_ReadByte(uint8_t addr)
{
uint8_t data;
while (I2C_GetFlagStatus(I2C1, I2C_FLAG_BUSY))
;
// 生成START条件
I2C_GenerateSTART(I2C1, ENABLE);
// 等待START条件生成
while (!I2C_CheckEvent(I2C1, I2C_EVENT_MASTER_MODE_SELECT));
// 发送EEPROM的I2C地址，选择写模式
I2C_Send7bitAddress(I2C1, EEPROM_ADDR, I2C_Direction_Transmitter);
// 等待地址发送完成
while (!I2C_CheckEvent(I2C1, I2C_EVENT_MASTER_TRANSMITTER_MODE_SELECTED));
// 发送要写入的地址
I2C_SendData(I2C1, addr);
while (!I2C_CheckEvent(I2C1, I2C_EVENT_MASTER_BYTE_TRANSMITTED));
// 生成RESTART条件
I2C_GenerateSTART(I2C1, ENABLE);
// 等待RESTART条件生成
while (!I2C_CheckEvent(I2C1, I2C_EVENT_MASTER_MODE_SELECT));
// 发送EEPROM的I2C地址，选择读模式
I2C_Send7bitAddress(I2C1, EEPROM_ADDR, I2C_Direction_Receiver);
// 等待地址发送完成
while (!I2C_CheckEvent(I2C1, I2C_EVENT_MASTER_RECEIVER_MODE_SELECTED));
// 等待数据接收
while (!I2C_CheckEvent(I2C1, I2C_EVENT_MASTER_BYTE_RECEIVED));
data = I2C_ReceiveData(I2C1);
// 生成STOP条件
I2C_GenerateSTOP(I2C1, ENABLE);
return data;
}
void EEPROM_WritePage(uint16_t addr, uint8_t *data, uint8_t length)
{
// 在这里实现写一页数据的操作
}
void EEPROM_ReadPage(uint16_t addr, uint8_t *data, uint8_t length)
{
// 在这里实现读一页数据的操作
}
在这里插入图片描述
1516
被折叠的 条评论
为什么被折叠?
到【灌水乐园】发言
