MATLAB画温盐剖面图

问题描述：

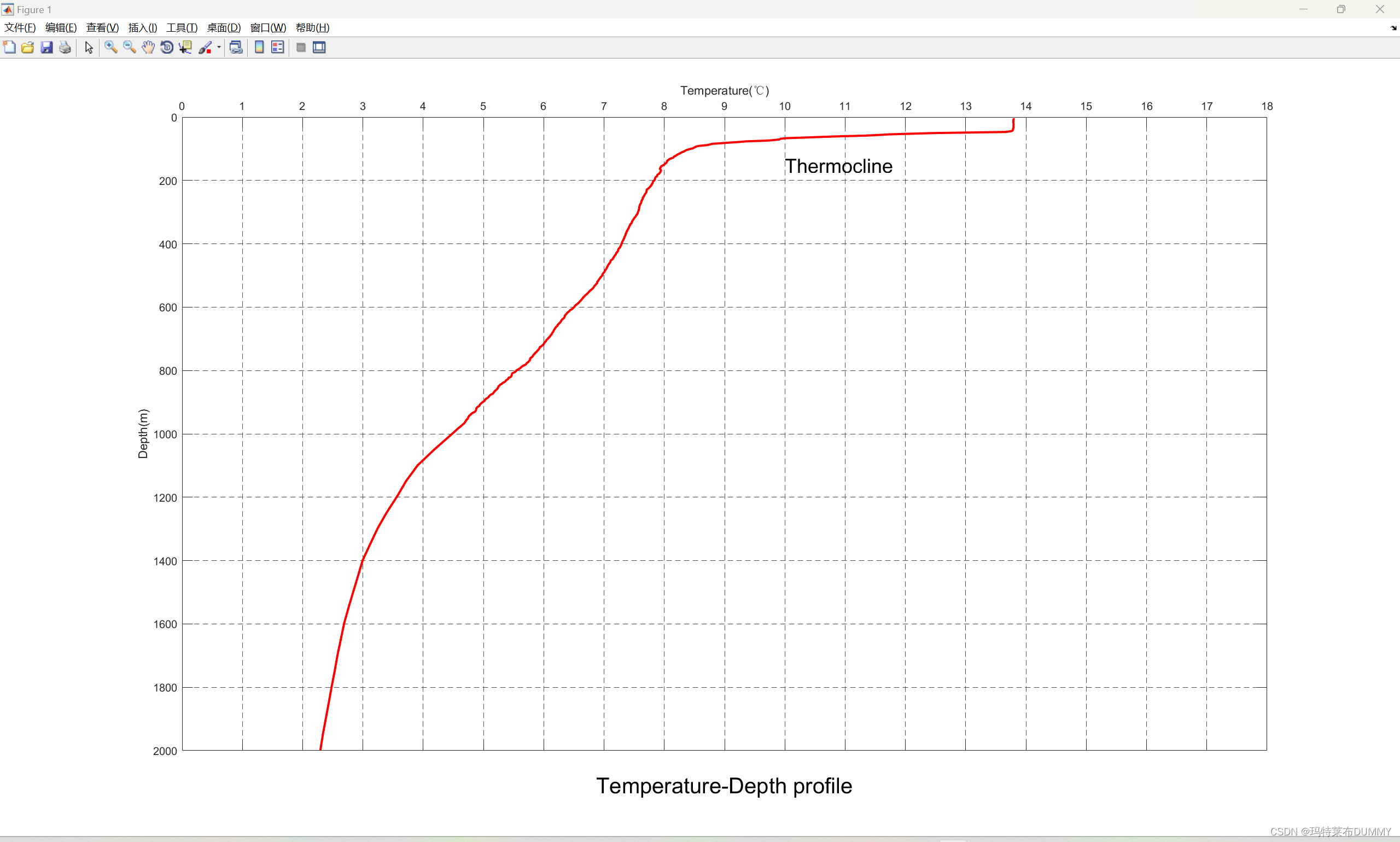

画好的温盐剖面图如下：

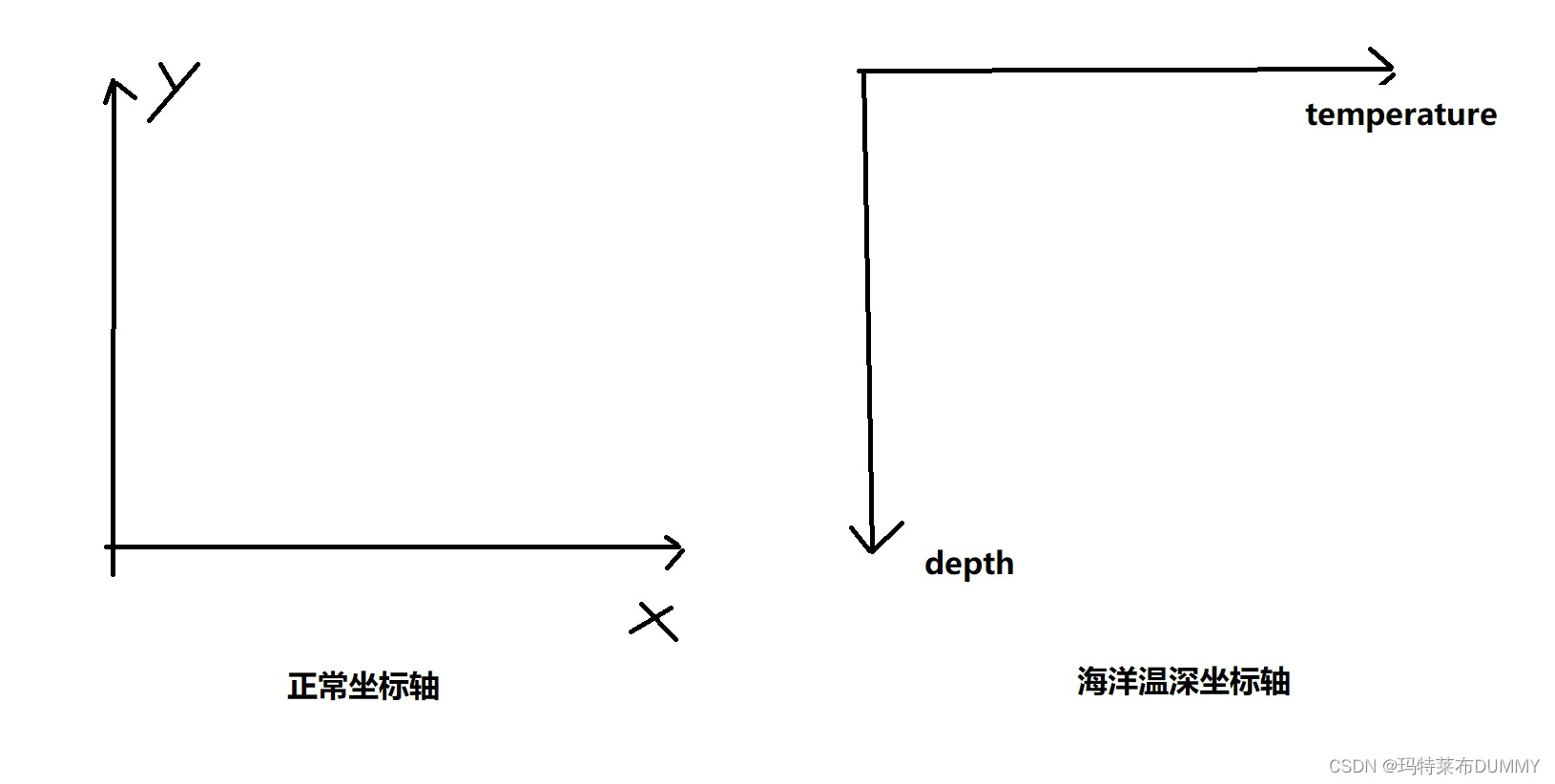

绘制剖面图的难点在于画图时需要将纵轴翻转180°

---

完整代码 ：

clc;close all;clear all
%%数据读取
filename = 'D:\MATLAB_DATA\DATA\nc_T_S_profile\gtspp_49748043_b3_101.nc'
ncdisp(filename)
T = ncread(filename,'temperature');
S = ncread(filename,'salinity');
depth = ncread(filename,'z');
lon = ncread(filename,'longitude');
lat = ncread(filename,'latitude');
%%画温度—深度剖面图
figure(1);
set(0,'defaultfigurecolor','w');
T = T(:);
plot(T,depth,'r','LineWidth',2);
axis([0 18 0 2000])
grid on;
set(gca,'xaxislocation','top','YDir','reverse','gridlinestyle','--','gridalph',0.8);
set(gca,'XTick',[0:1:18],'YTick',[0:200:2000]);
xlabel('Temperature(℃)');
ylabel('Depth(m)');
text(10,150,'Thermocline','fontsize',18);
title('Temperature-Depth profile','position',[9, 2150],'fontsize',20);
%%画温跃层图
figure(2);
set(0,'defaultfigurecolor','w');
T = T(:);
plot(T(find(depth <= 200)),depth(find(depth <= 200)),'r','LineWidth',2);
grid on;
axis([0 18 0 200]);
set(gca,'xaxislocation','top','YDir','reverse','fontsize',14,'gridlinestyle','--','gridalph',0.8);
set(gca,'XTick',[0:1:18],'YTick',[0:20:200]);
xlabel('Temperature(℃)');
ylabel('Depth(m)');
text(8,70,'Thermocline','fontsize',18);
%%画盐度—深度剖面图
figure(3);
set(0,'defaultfigurecolor','w');
S = S(:);
plot(S,depth,'r','LineWidth',2);
grid on;
axis([34 35 0 2000]);
set(gca,'xaxislocation','top','YDir','reverse','fontsize',14,'gridlinestyle','--','gridalph',0.8);
set(gca,'XTick',[34:0.05:35],'YTick',[0:200:2000]);
xlabel('Salinity(unitless)');
ylabel('Depth(m)');
title('Salinity-Depth profile','position',[34.5, 2150],'fontsize',20);

---

 剖面绘制：

以绘制温度剖面图为例，读取完.nc文件中的数据后，发现温度为三维矩阵，超出了plot（）函数的规定维度。

因此使用T = T(:)将三维矩阵，降维成二维矩阵。

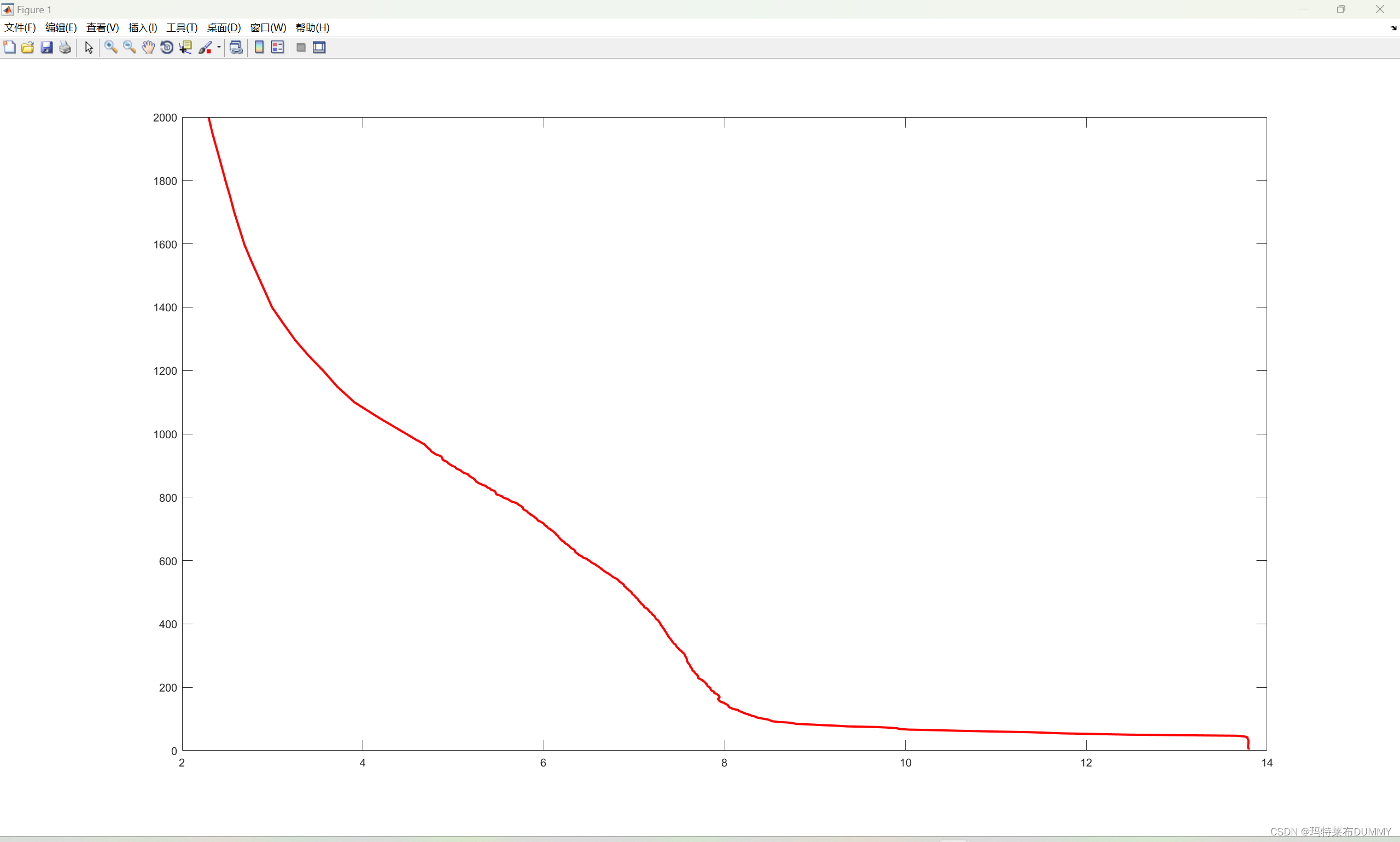

 以温度为横坐标，深度为纵坐标绘制曲线；设置曲线颜色为红色，线宽为2

plot(T,depth,'r','LineWidth',2);

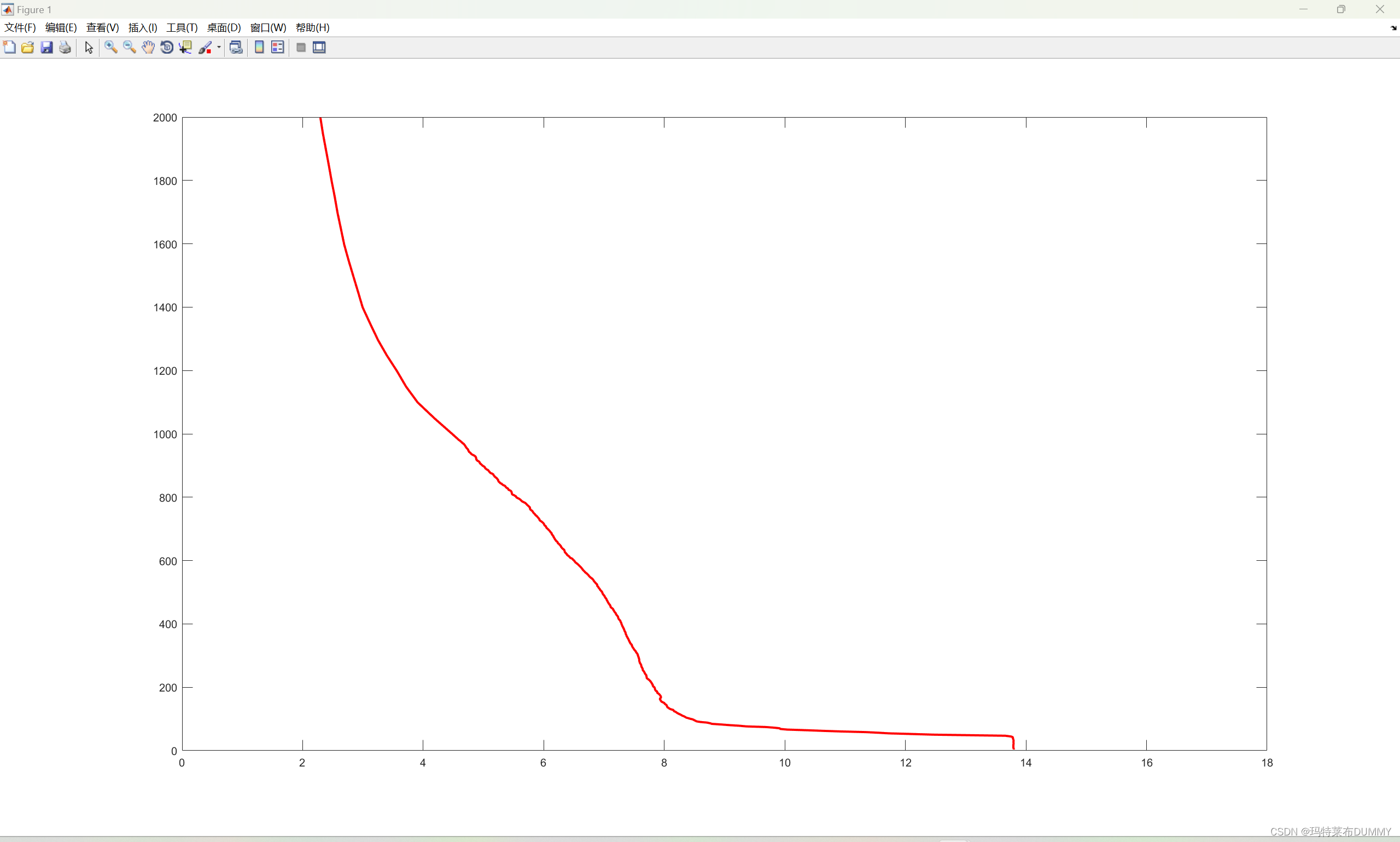

调整x轴的上下限，使剖面曲线位于中部

axis([0 18 0 2000])

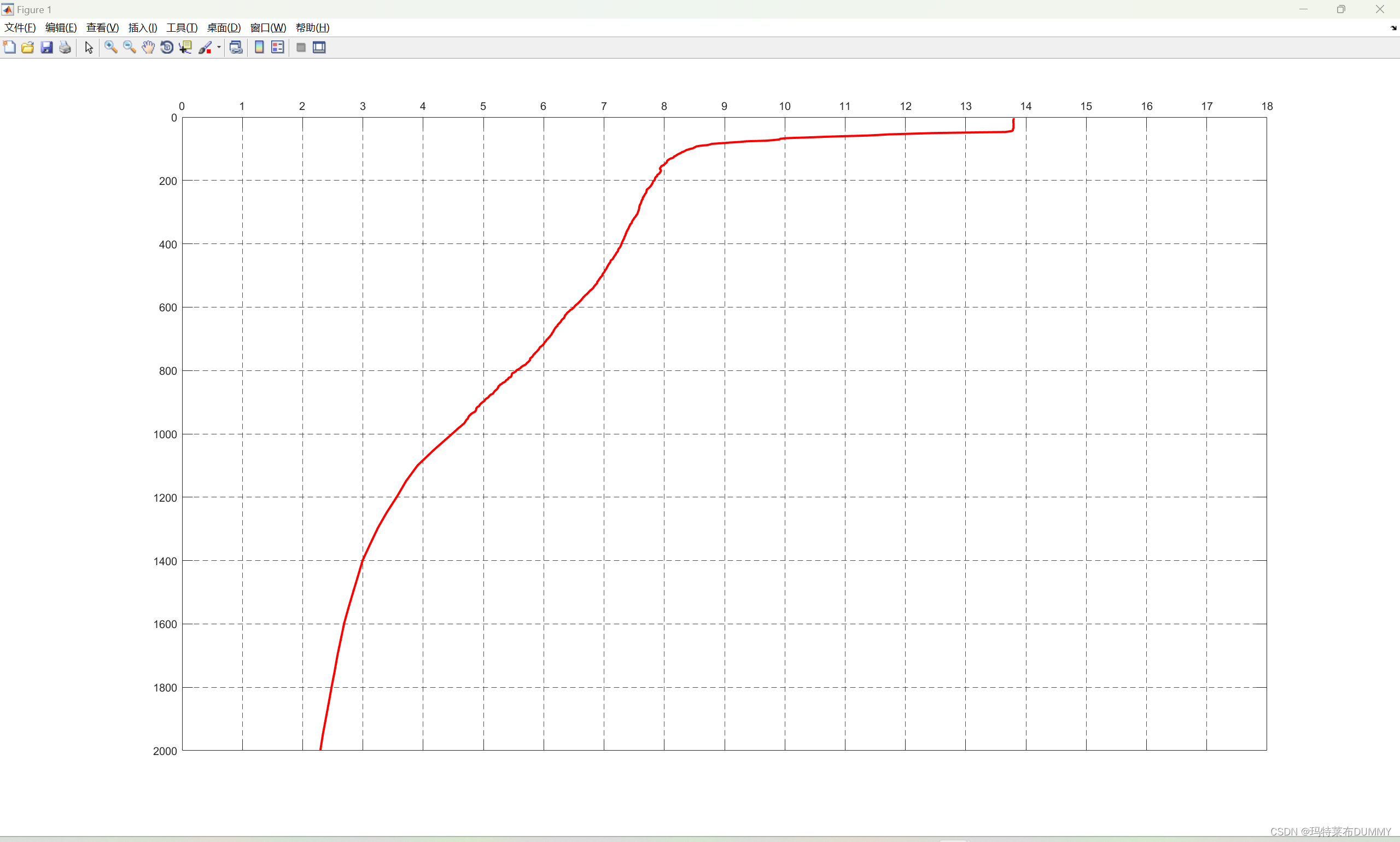

打开网格，把x轴移动到上部，把y轴翻转，设置x、y轴的刻度，设置网格的样式

grid on;
set(gca,'xaxislocation','top','YDir','reverse');
set(gca,'XTick',[0:1:18],'YTick',[0:200:2000],'gridlinestyle','--','gridalph',0.8);

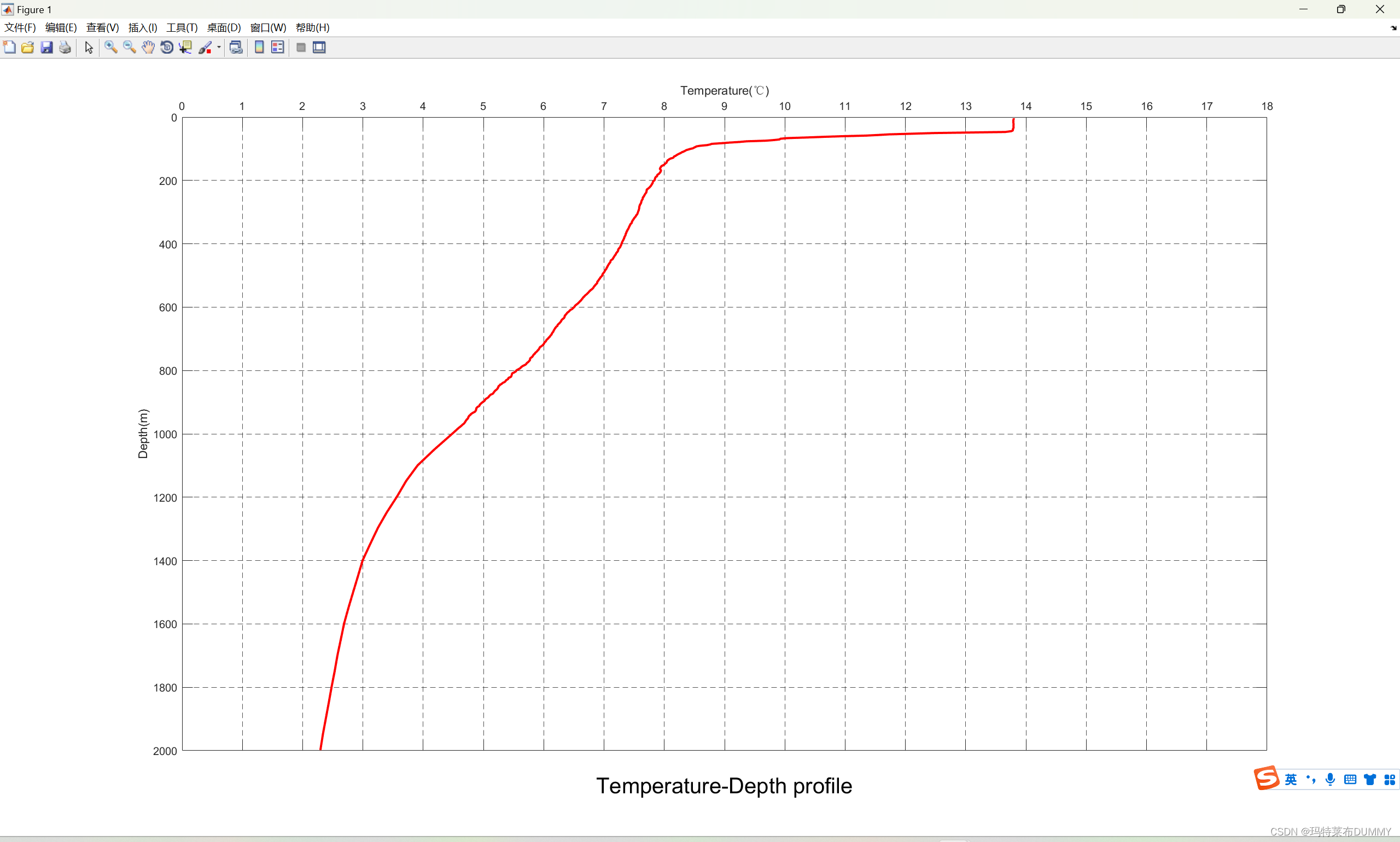

此时剖面曲线已经颇具雏形了，还缺少标注和图题

xlabel('Temperature(℃)');
ylabel('Depth(m)');
title('Temperature-Depth profile','position',[9, 2150],'fontsize',20);

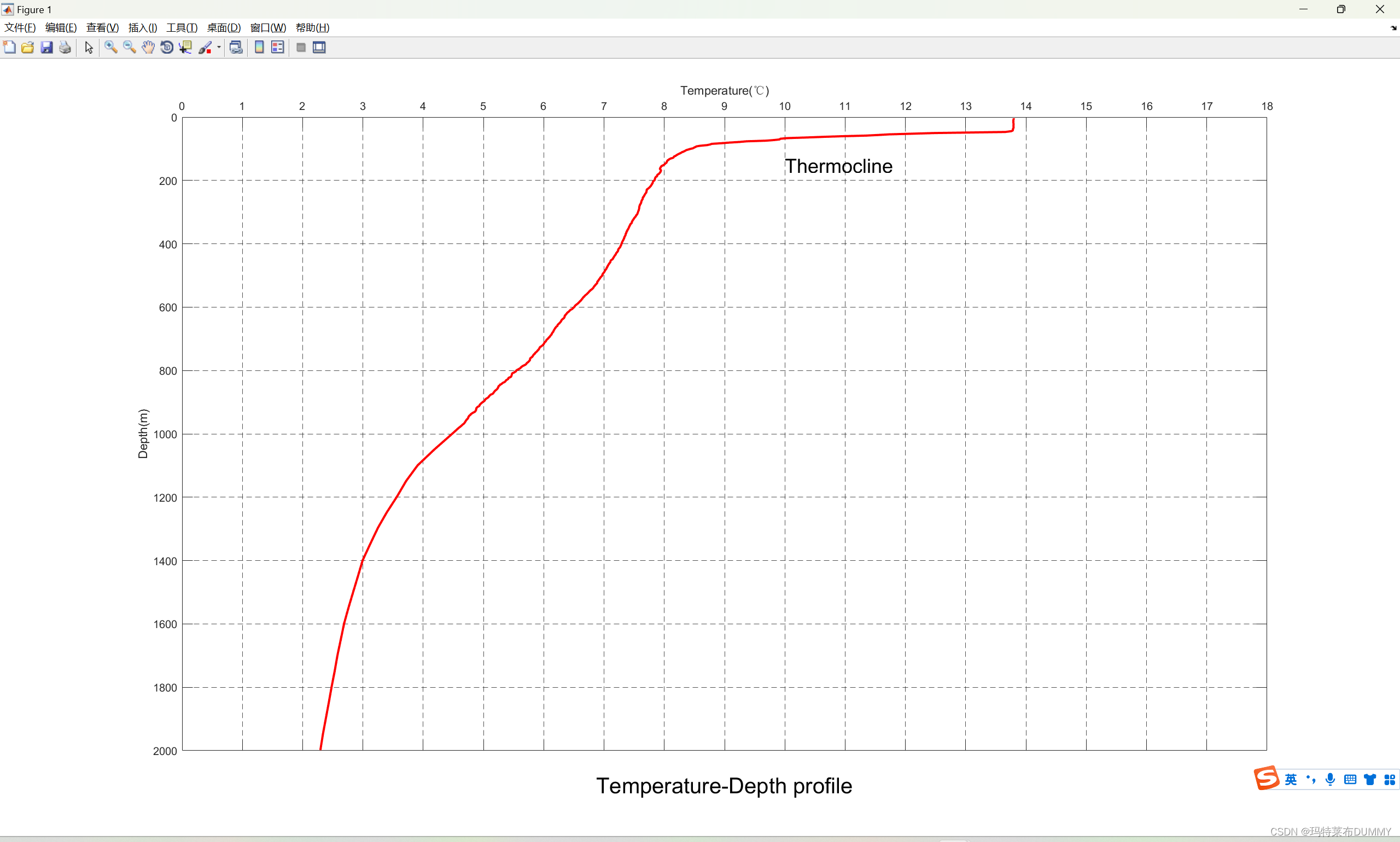

最后，通过观察剖面曲线，可以很明显地看到存在一个温跃层，因此想将其标注出来。注意，标注文字的位置是按x、y轴坐标控制的。例如下面代码的10,150表示插入文字的位置在x轴数值‘10’处、y轴数值‘150’处。

text(10,150,'Thermocline','fontsize',18);
