QGIS——提取等高线

今天，小崇利用QGIS对嵩山局部进行等高线的提取。希望我们互相学习，共同进步！

1.下载嵩山的DEM数字高程数据

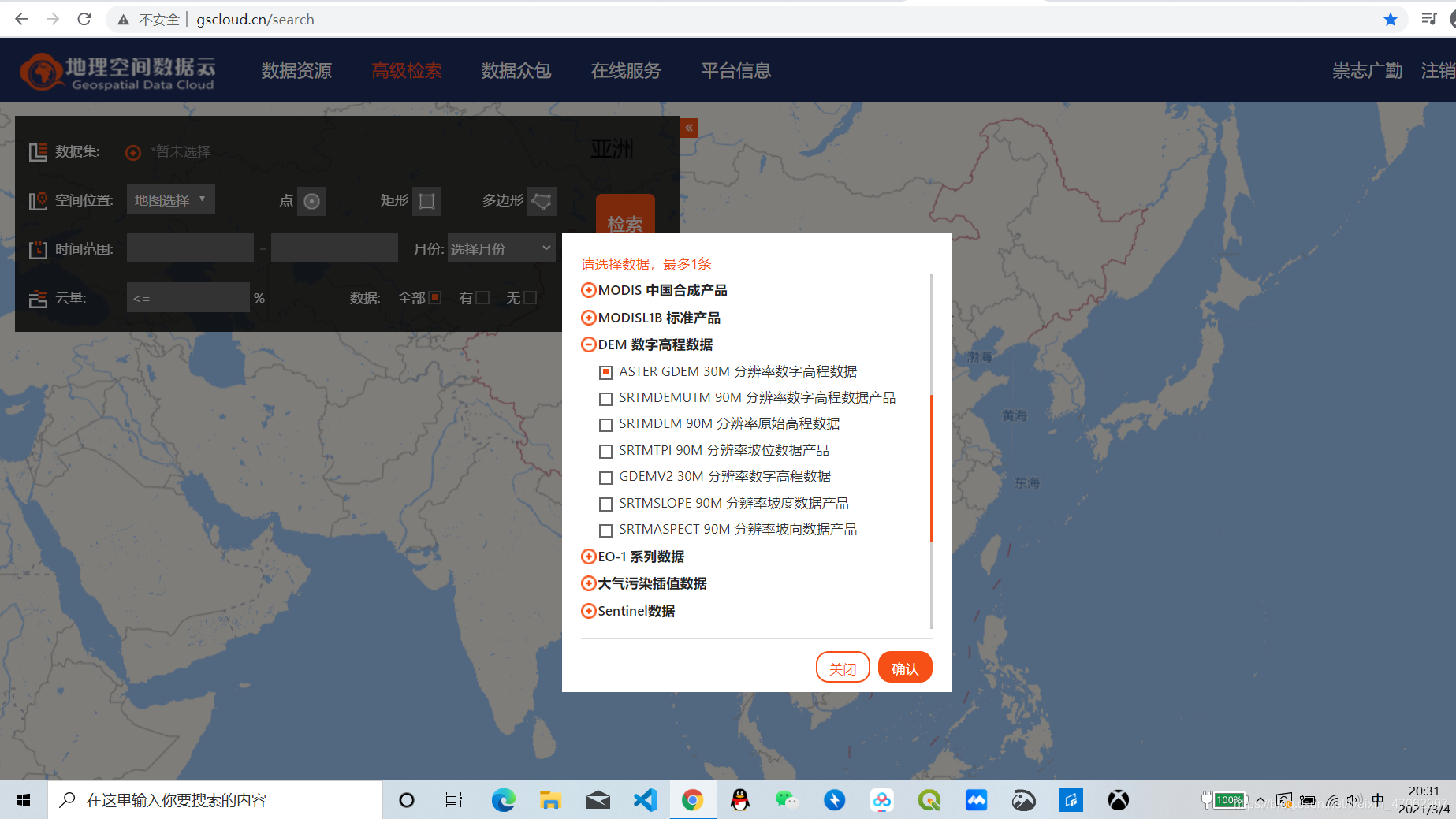

先登录地理空间数据云网站 http://www.gscloud.cn/search，然后点击左上角【数据集 ⊕】——【DEM数字高程数据】—— 【ASTER GDEM 30M分辨率数字高程数据】——【确定】。

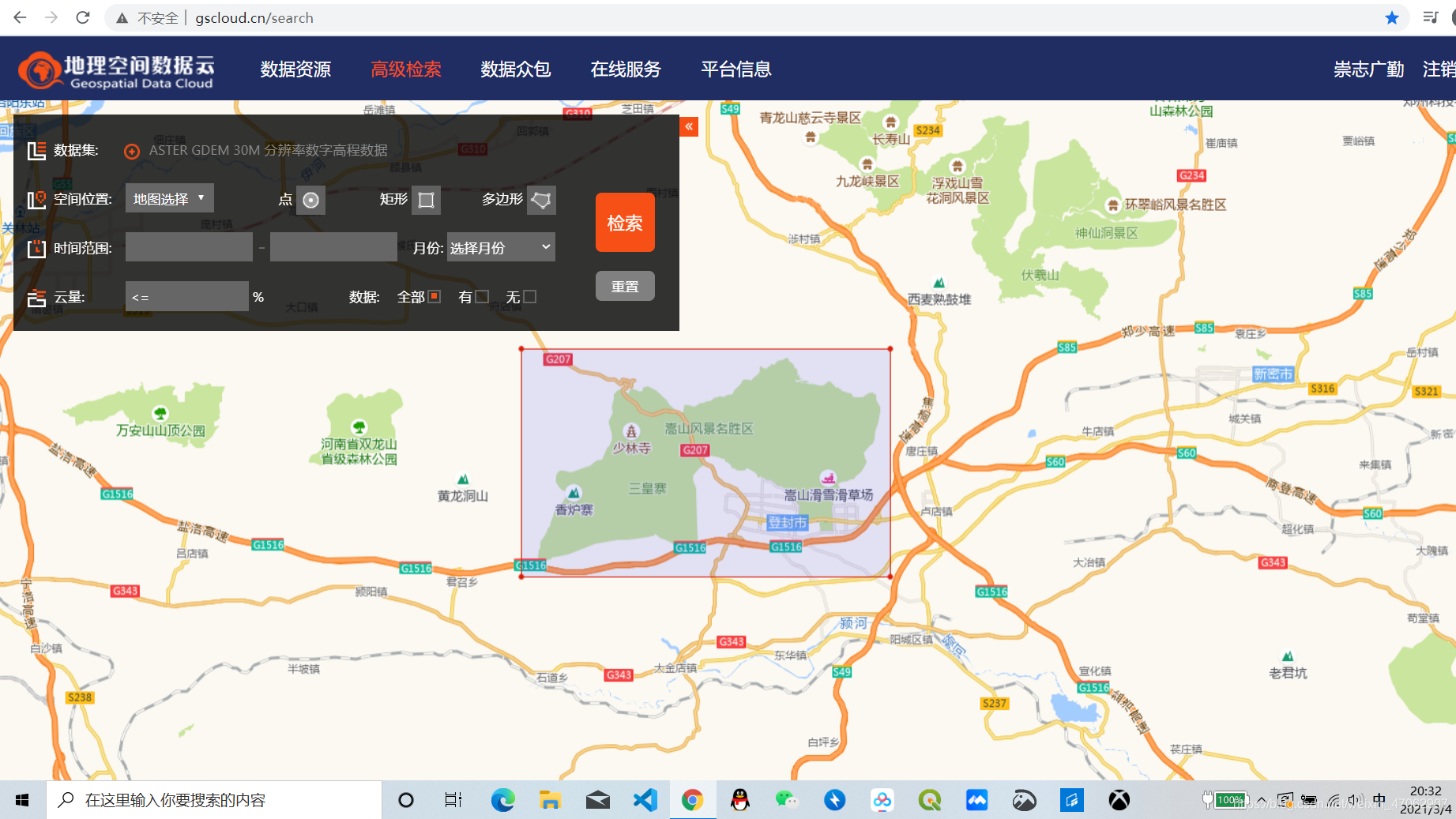

找到嵩山的位置后使用【矩形】将嵩山选入矩形框中，

点击【检索】，接下来会出现两行下载信息，任选一行点击右侧橙色⇩进行下载（没有账号的朋友们接下来需要完成注册再进行登录才能进行下载）。

2.提取等高线
下载完的压缩包文件不需要解压，直接在QGIS的【浏览器面板】中打开ASTGTM_N34E113Y.img。（如果QGIS中打不开.img文件就先解压压缩包文件后再进入QGIS打开.img文件）

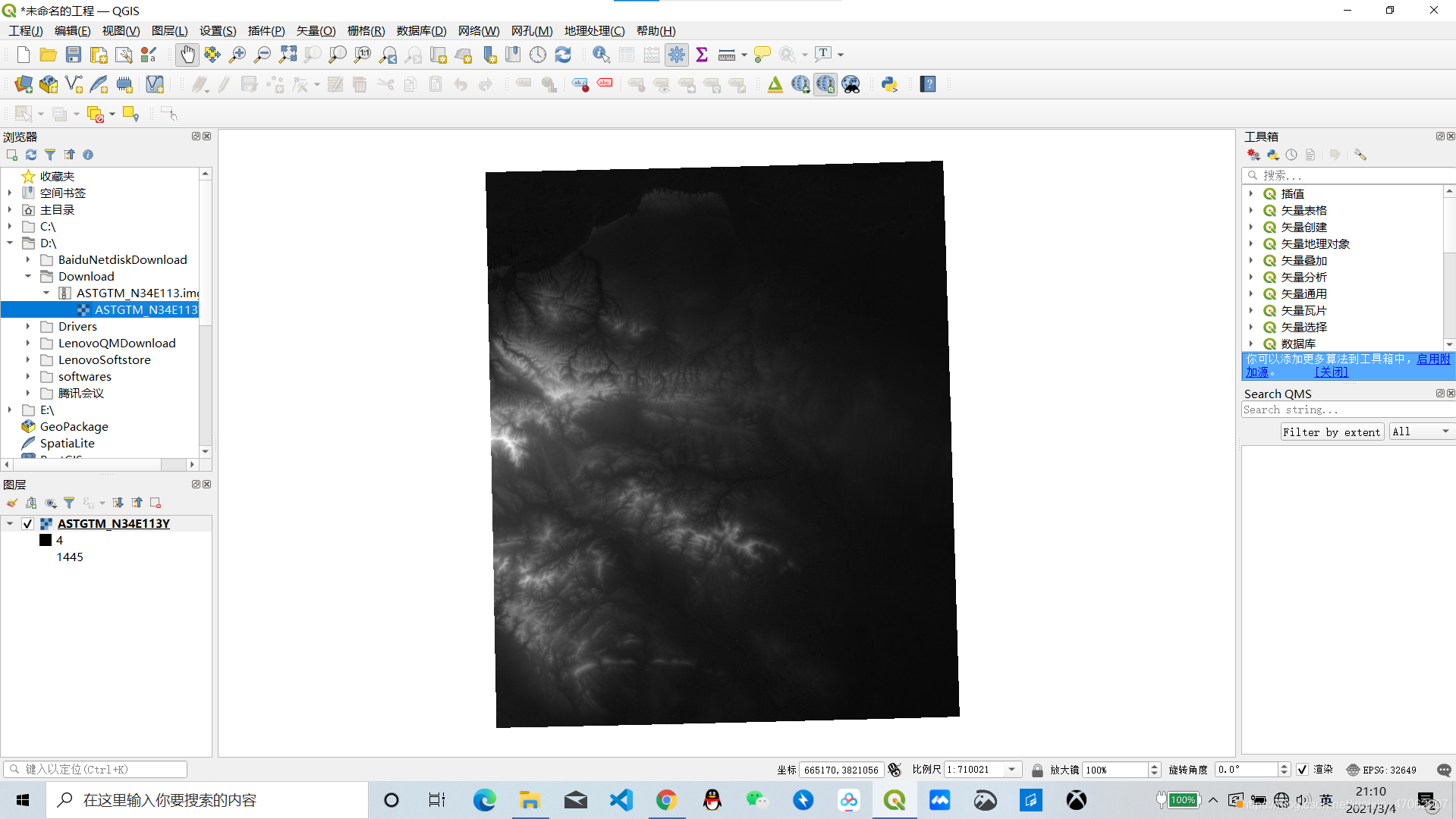

打开ASTGTM_N34E113Y.img后的画面如下：

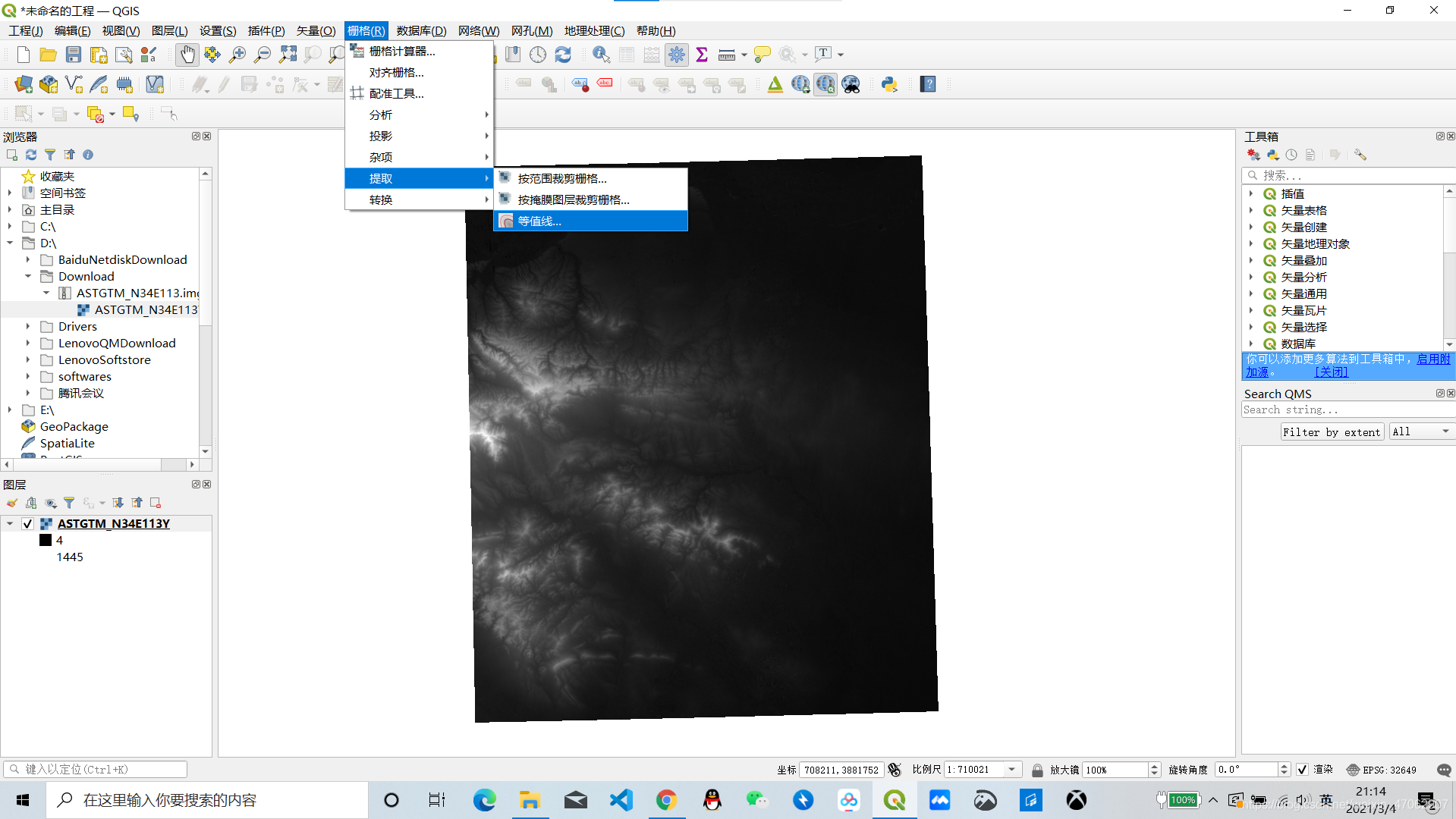

打开【栅格】——【提取】——【等值线】。

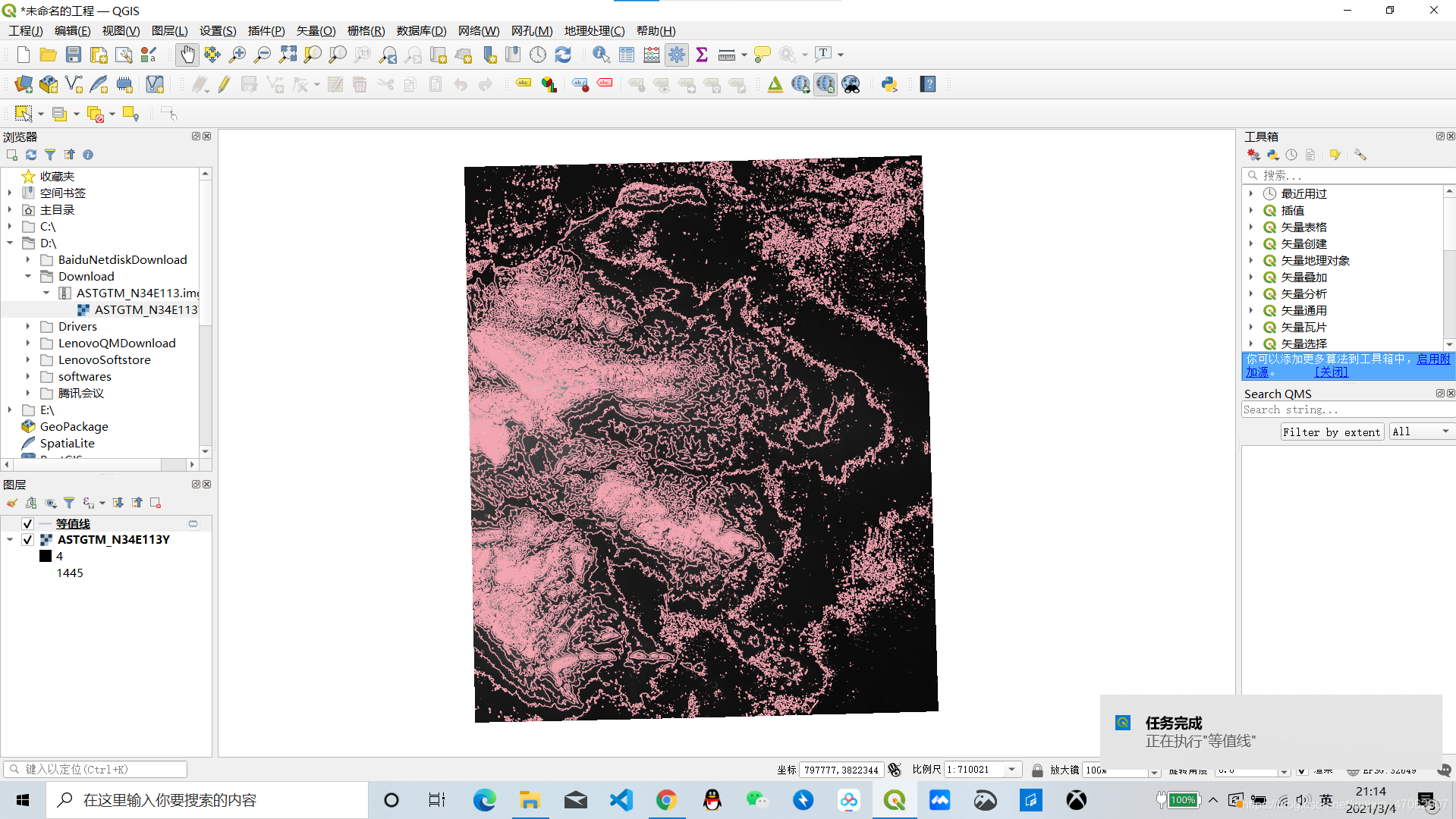

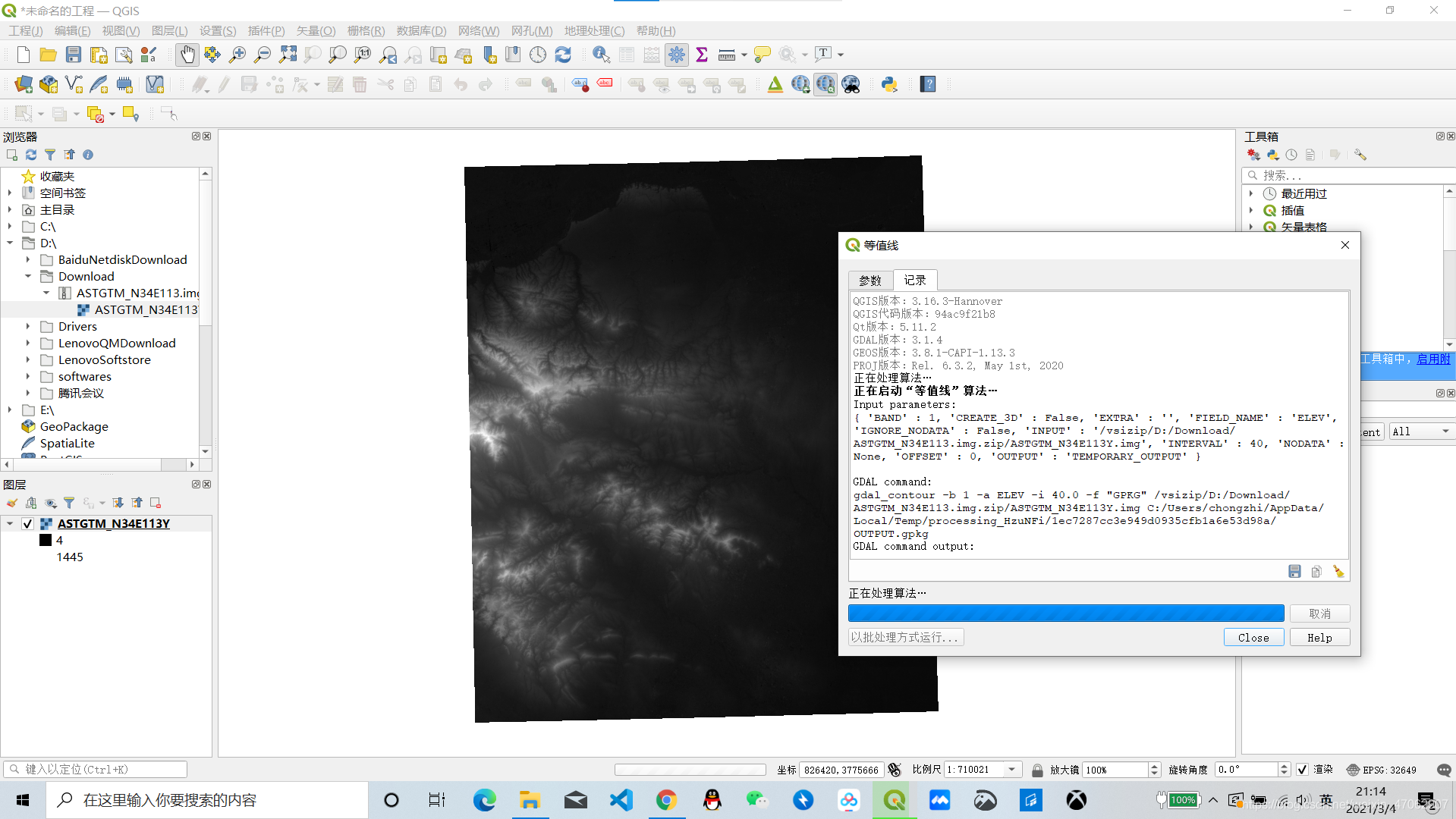

画面如下：

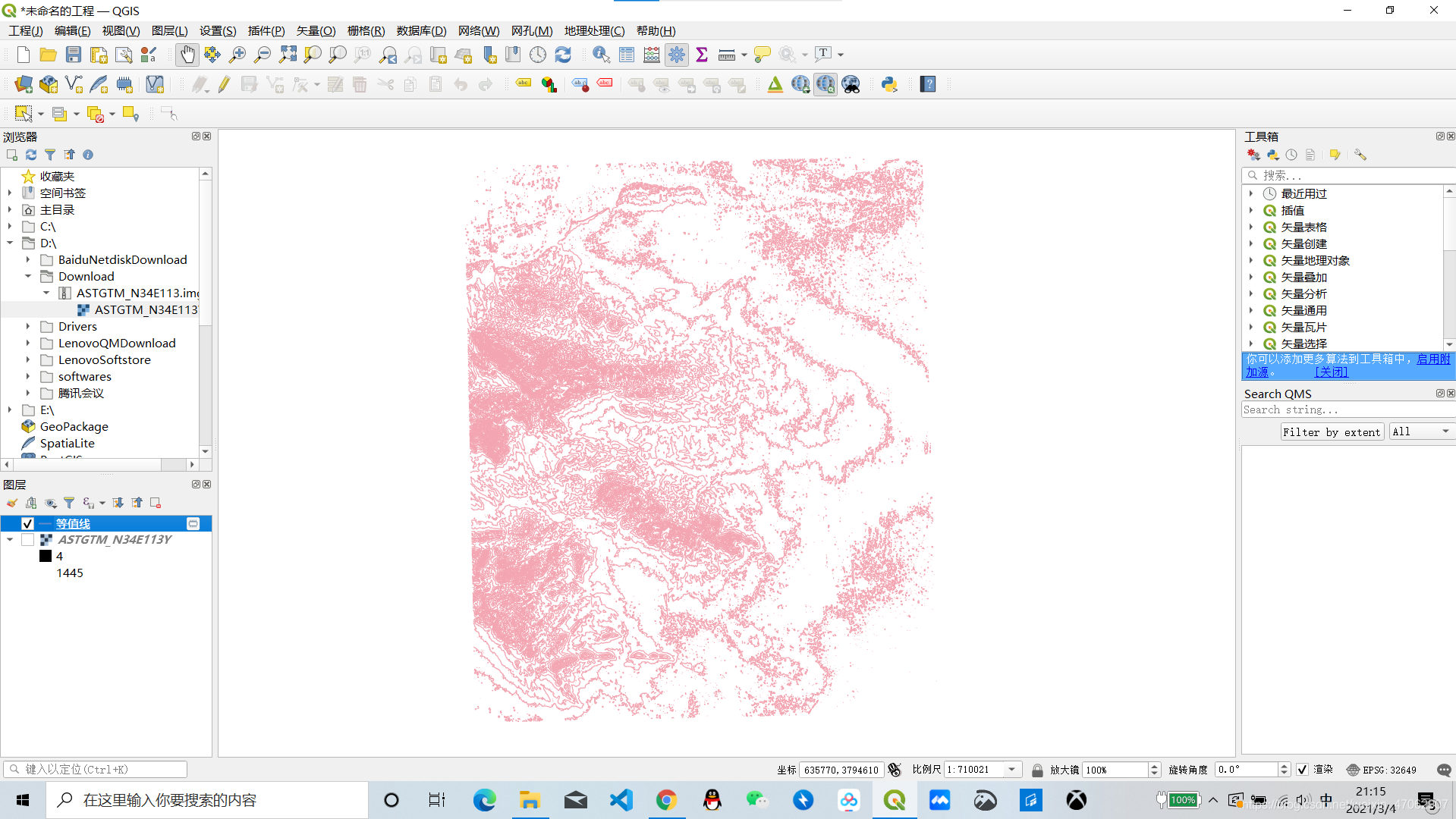

为了清晰地显示出DEM数字高程数据，可以在将【图层面板】中将ASTGTM_N34E113Y的勾取消掉，画面如下：
此时放大地图可以发现已经生成了一些等高线。

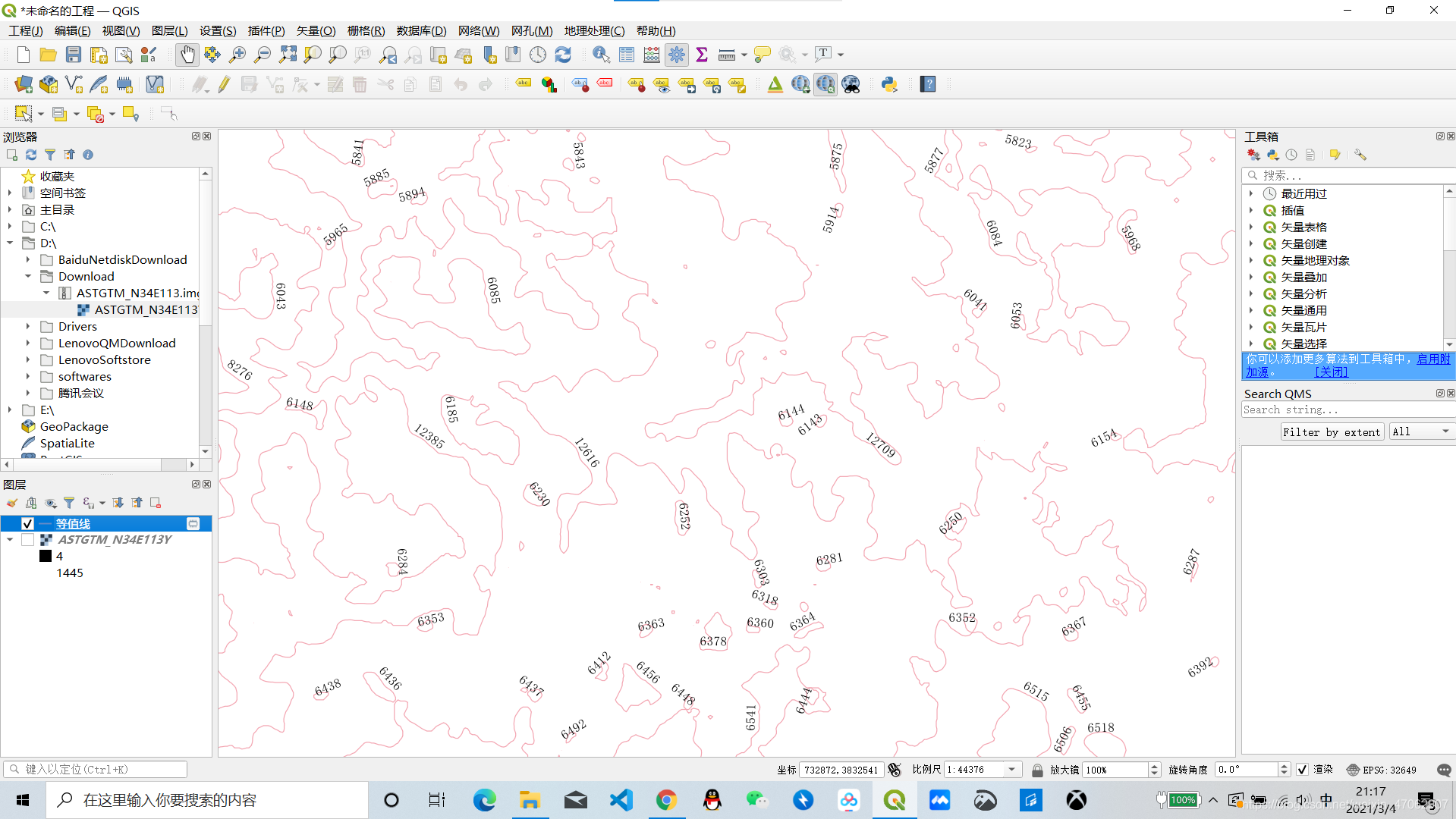

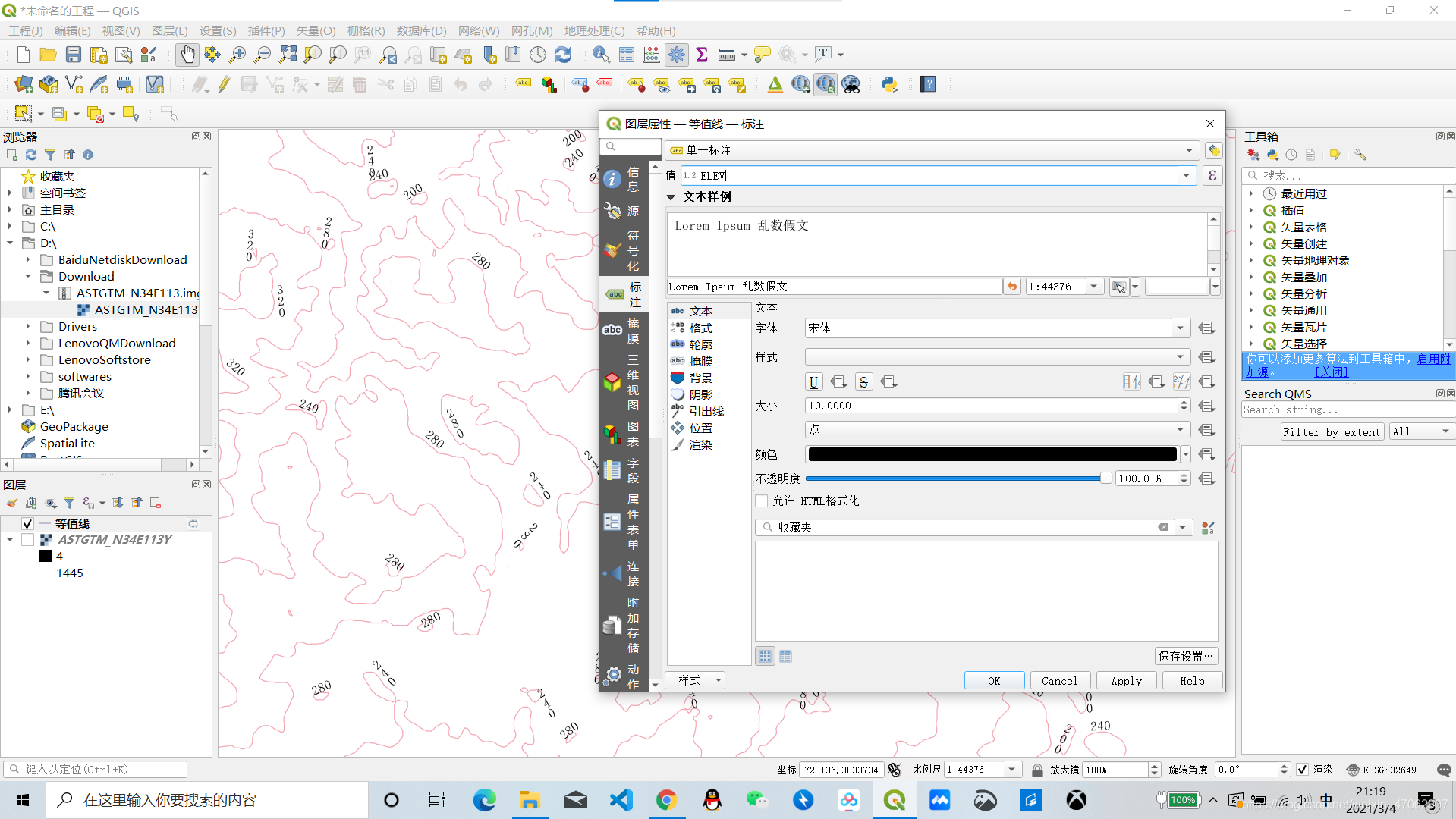

双击图层面板下的【等高线】——【标注】——【单一标注】——【值】选择【1.2ELVE】——【Apply】——【OK】。

画面如下：

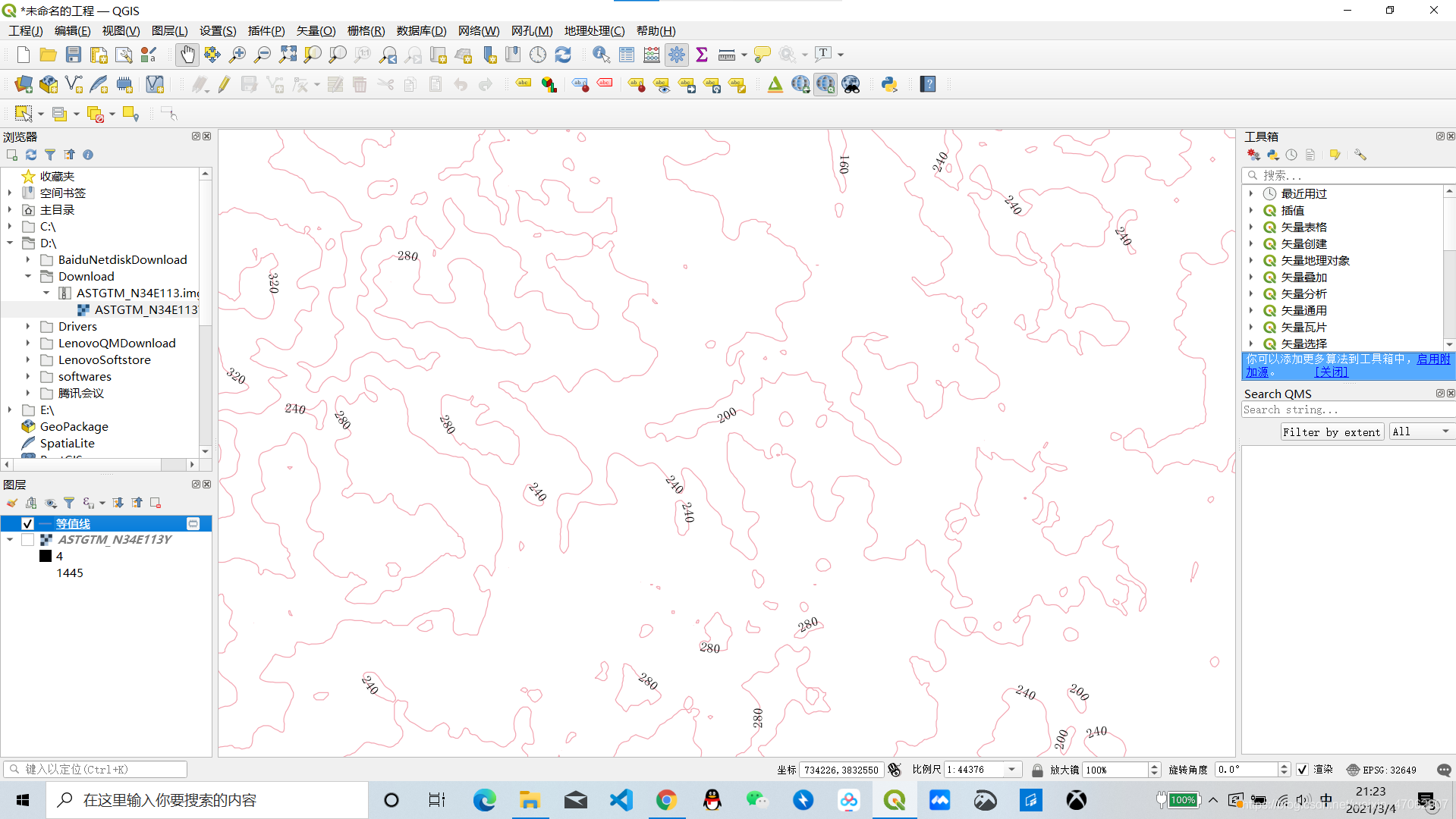

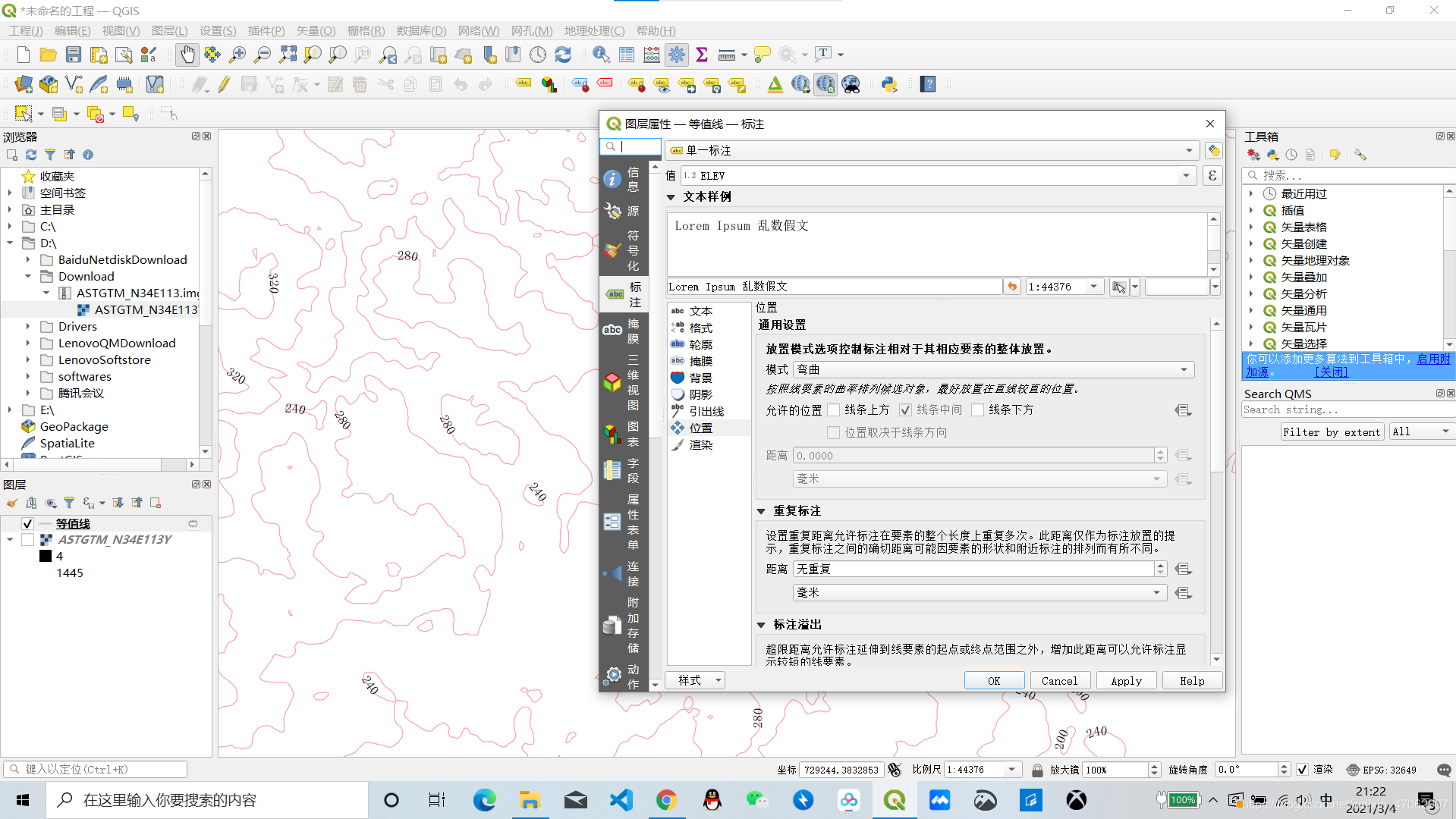

也可以将数值设置在等高线上：【位置】——【模式】——【弯曲】——勾选【线条中间】——【Apply】——【OK】。

画面如下：

3.导出等高线
3.1 以图片导出等高线：

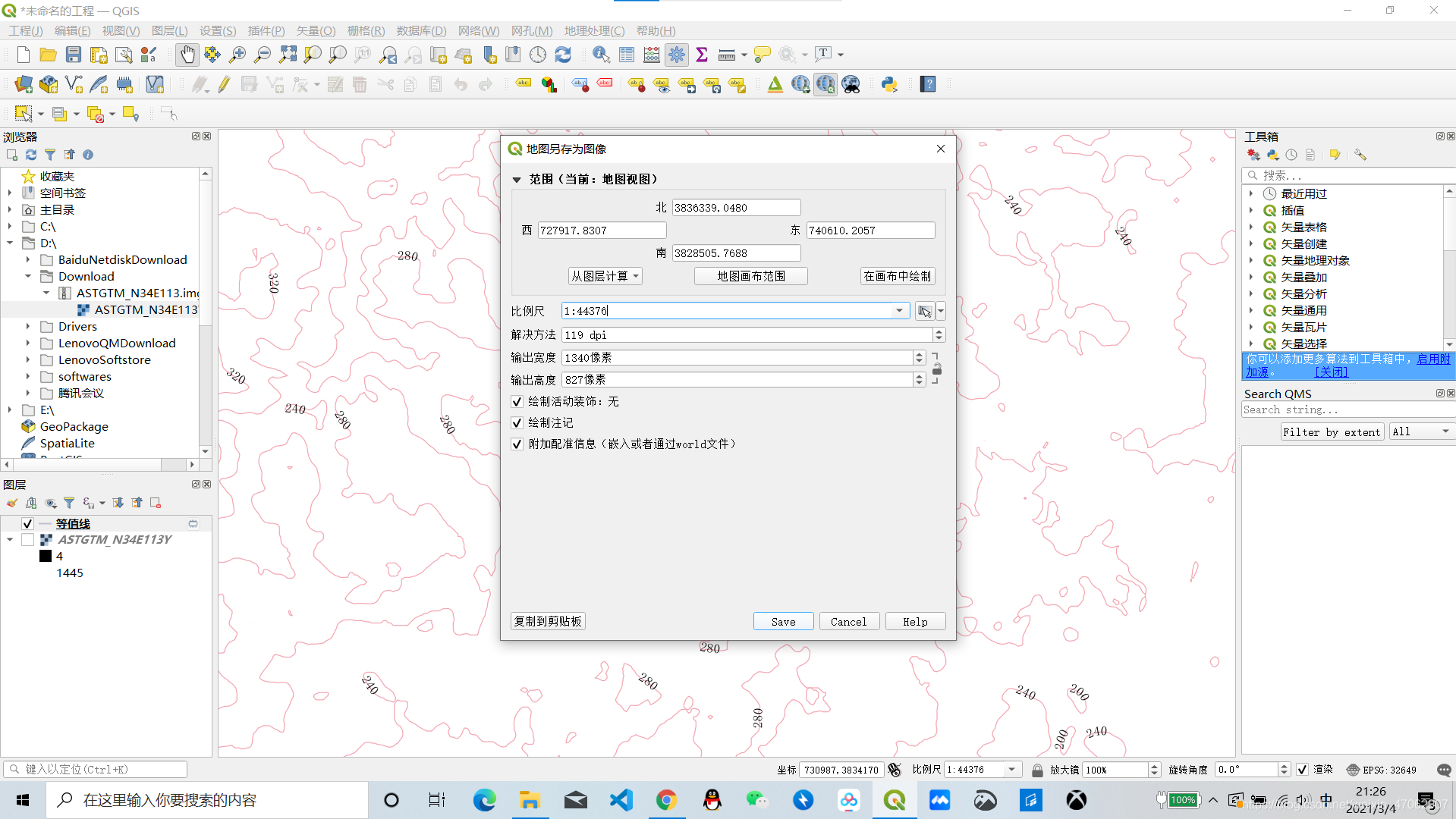

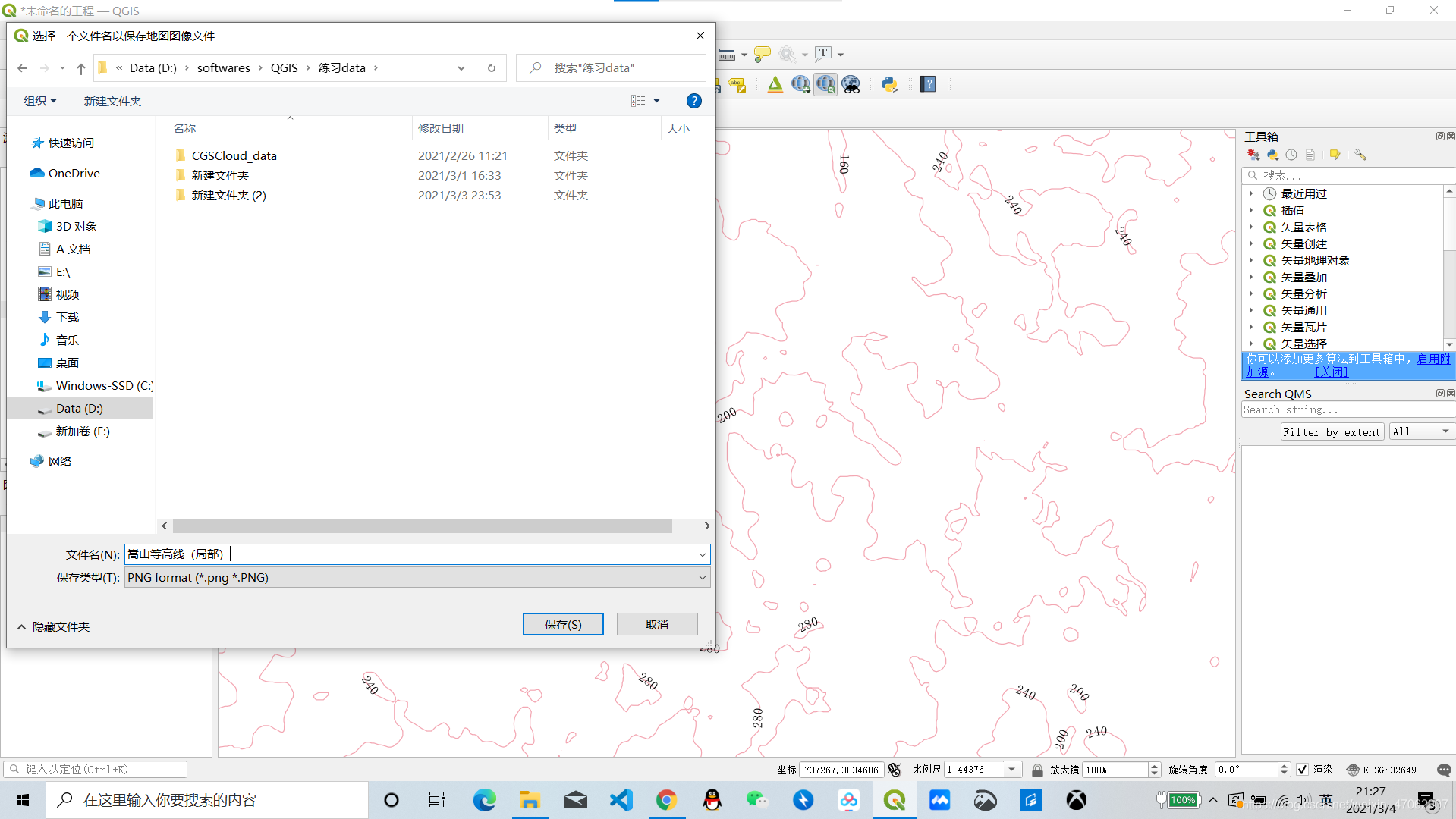

具体操作：【工程】——【导入/导出】【导出地图为图片】。

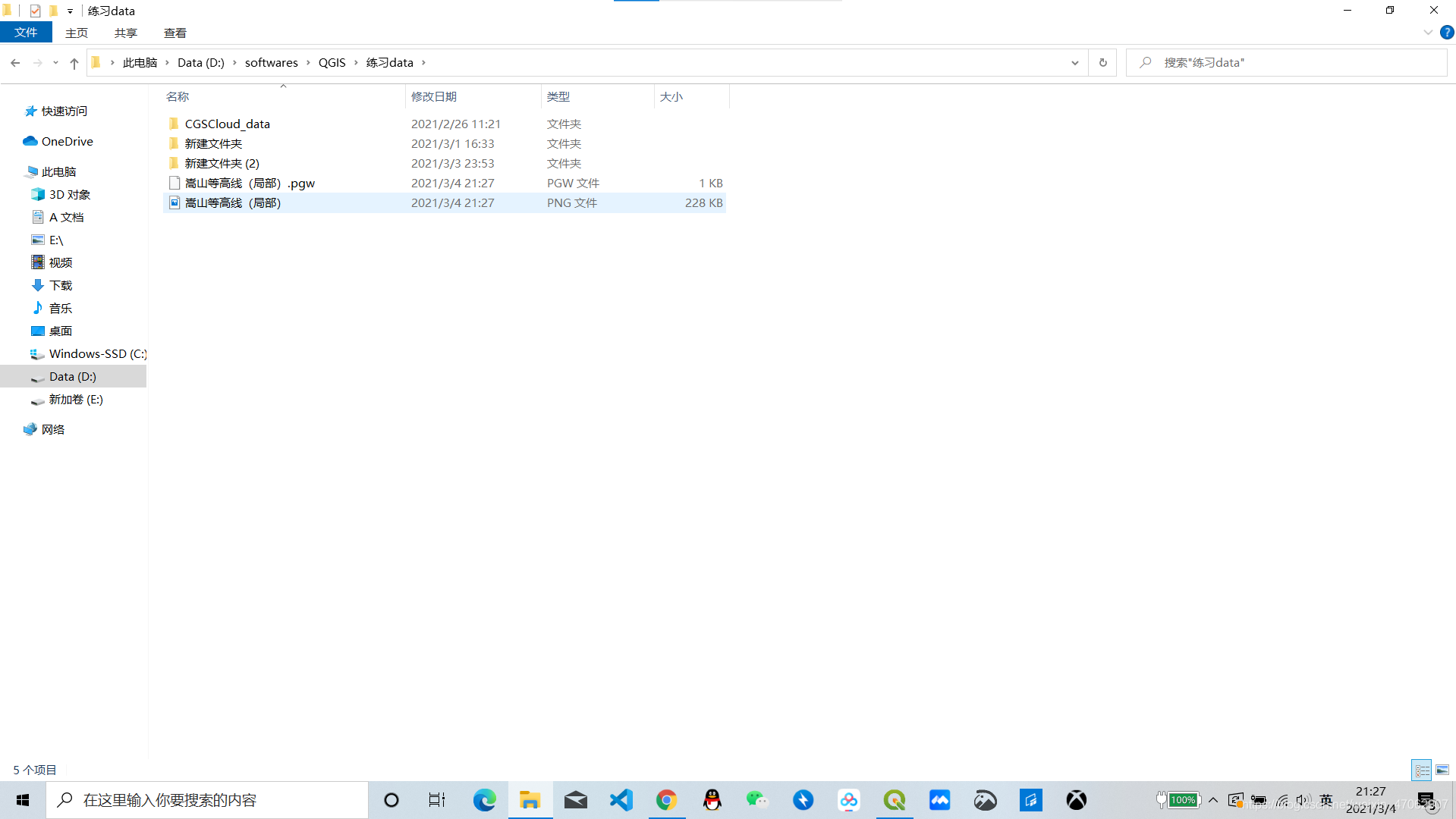

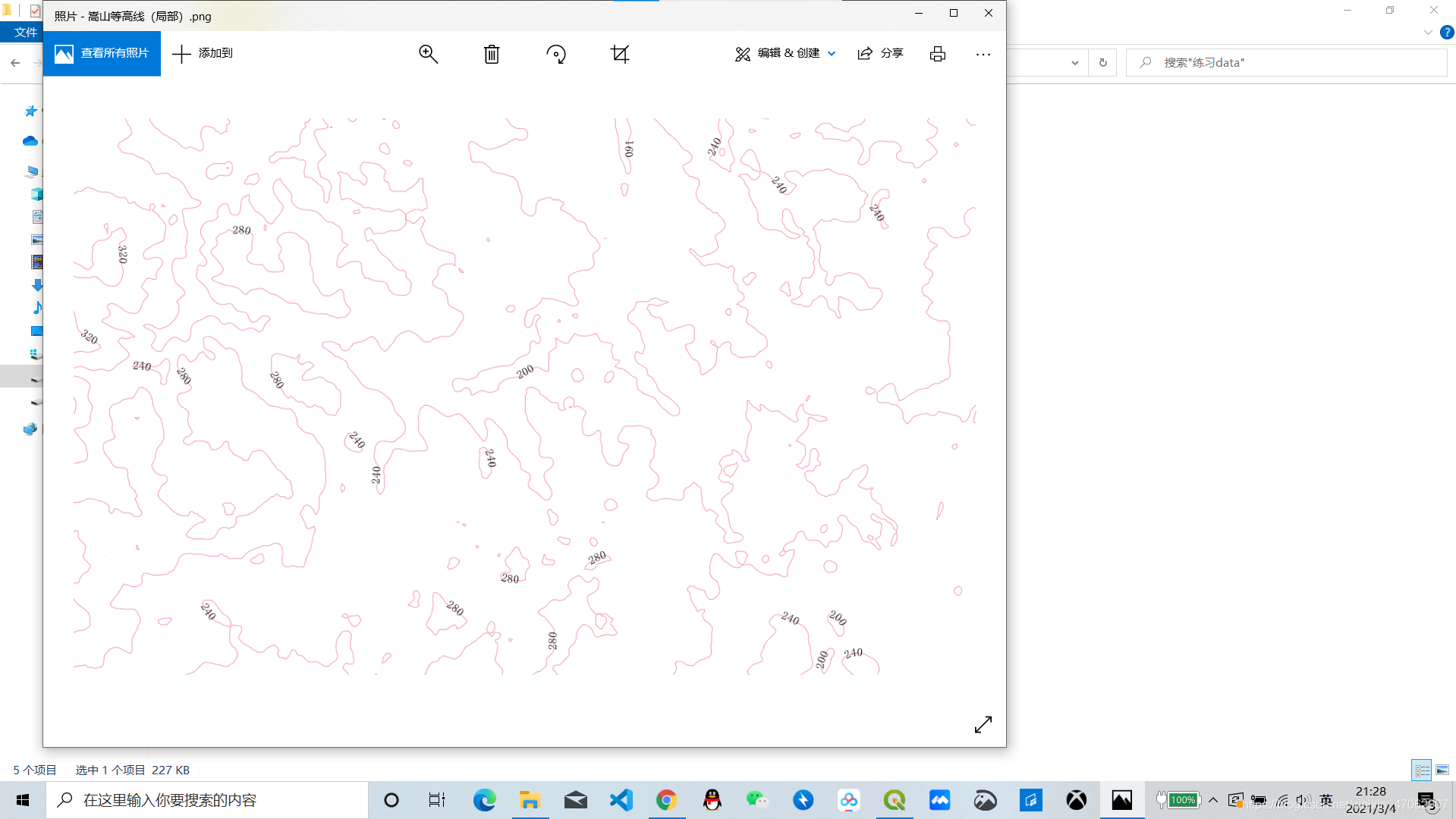

打开嵩山等高线（局部）.PNG文件，画面如下：

3.2 以CAD导出等高线：

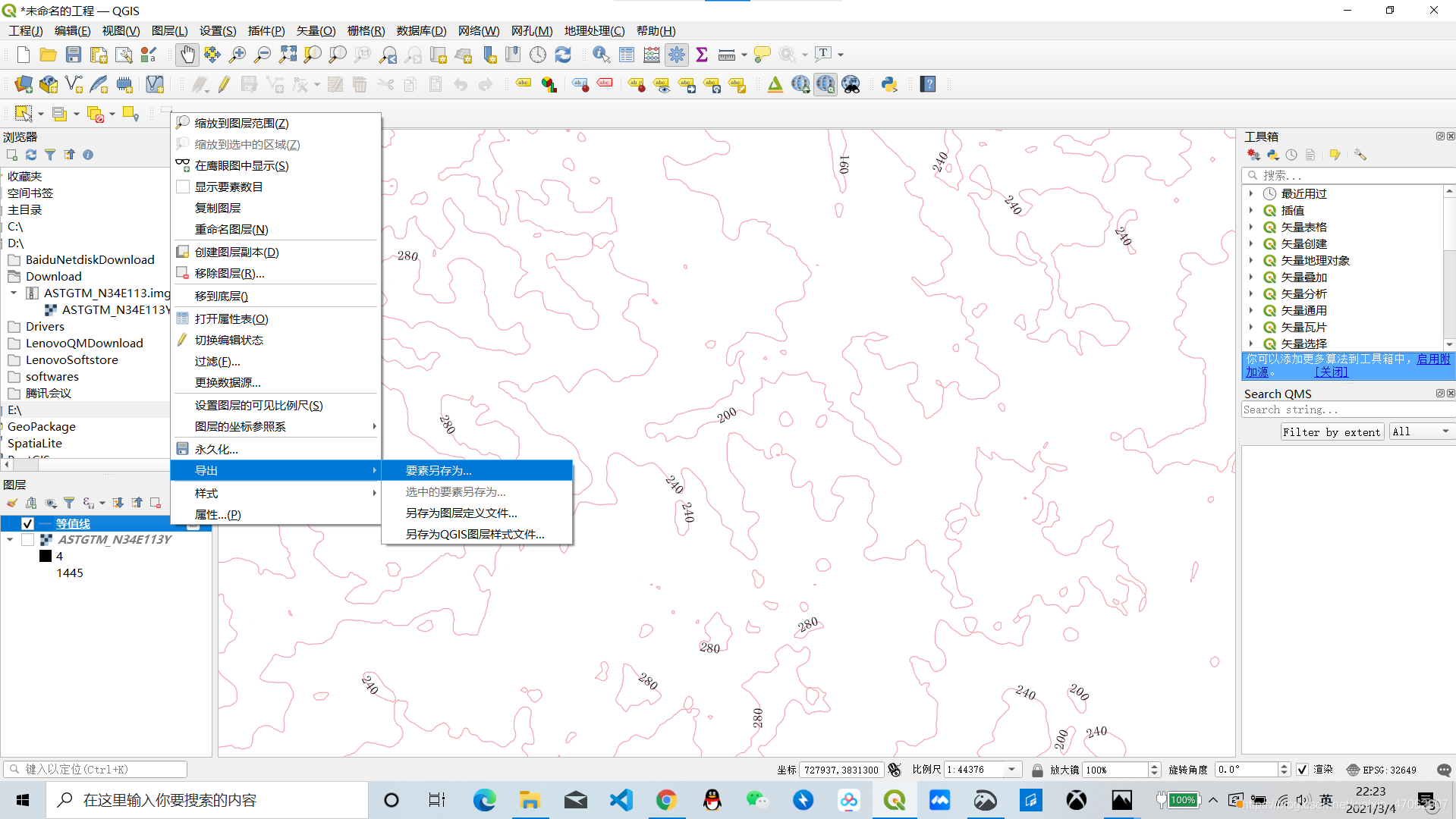

具体操作：右击【等值线】——【导出】——【要素导出为】。

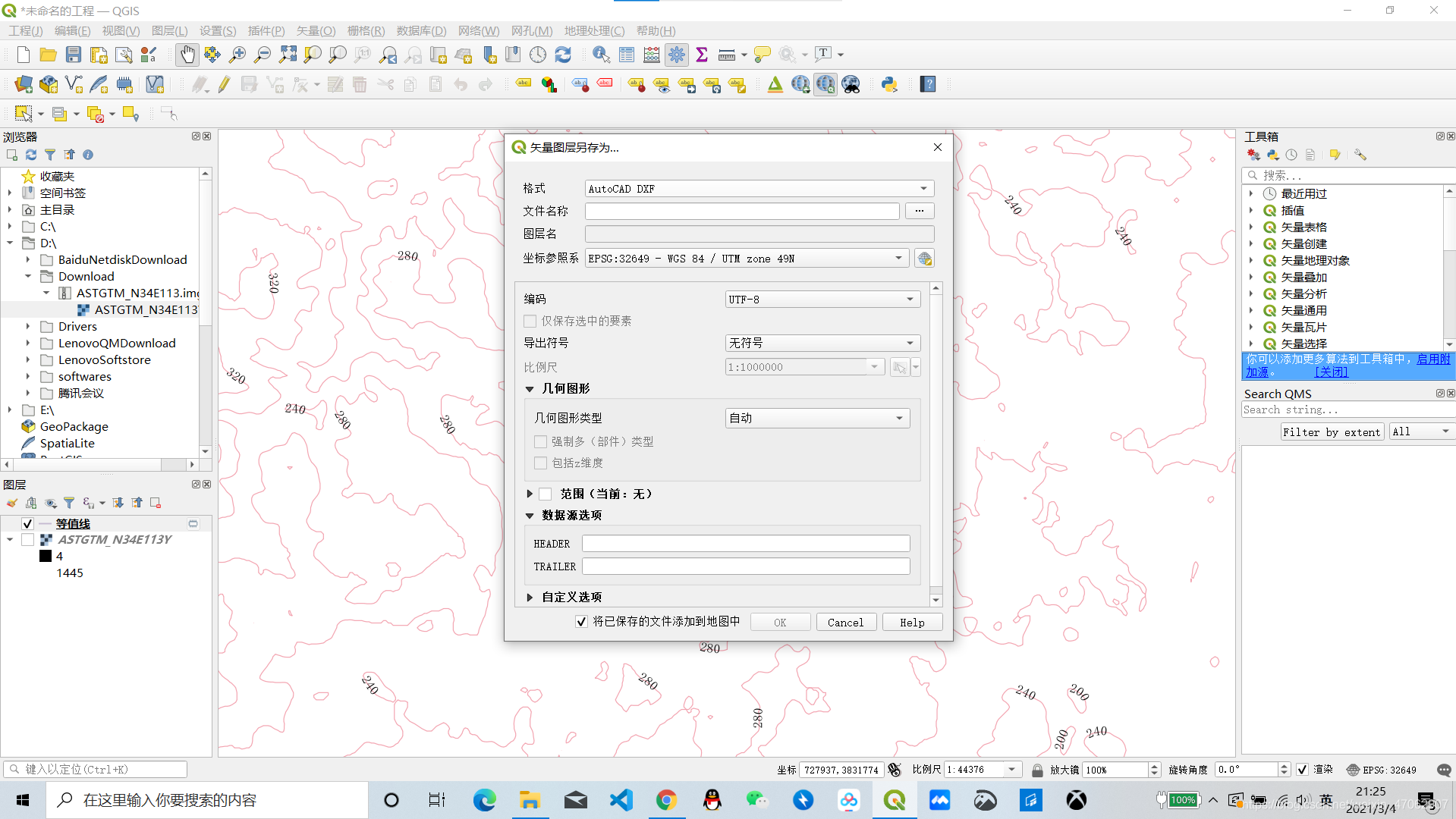

将【格式】选为【AutoCAD DXF】——OK。填写保存路径即可生成CAD文件了。

小结：
我们在QGIS的使用中难免会遇到提取等高线的操作，希望我们能够好好掌握。
