springboot整合sharding-jdbc实现按年分库按月分表(实现、简析篇)
1.前言:
此方案为适用对时间依赖度较高的数据进行水平切分,如果你正好符合,那么你可以看看此篇,不符合也可以看看,毕竟sharding-jdbc对分库分表的方案实现度很高,可根据自身实际情况进行数据切分,如果你对以下概念已经有共了解,可直接跳到代码环节
2.分库分表概念
在做实现之前,我们需要了解到何为分库分表,为何要这样做,这样做有何利弊?
由于关系型数据库的先天特性,在单表数据量达到一定体量的时候,就会出现性能瓶颈,至于具体是多少,此篇不做研究,说法众多,后期有时间的话可以进行测试,为了解决性能瓶颈问题,行业内的先驱们则提出了对数据进行分而治之的思想,对数据以贴合实际情况进行切分,达到对数据库性能的优化,主要的切分方式有行业先驱总结了一下几种,也可参考https://www.cnblogs.com/buddy-yuan/p/12089178.html:
1.垂直拆分
1)垂直分库:垂直分库其实是一种简单逻辑分割,把单一数据库按照业务进行划分,达到一个专库专表的效果,例如可将系统拆分为配置库、历史数据库、用户库…
2)垂直分表:比较适用于那种字段比较多的表,且有些字段并非所有的需求都要使用到,操作数据库中的某张表,将表中一部分字段信息存储至一张新表中,原表中不在存储被拆分出去的字段信息,例如机组信息表可拆分为机组基础信息表、机组详细信息表
垂直拆分有以下优点:
- 跟随业务进行分割,和最近流行的微服务概念相似,方便解耦之后的管理及扩展。
- 高并发的场景下,垂直拆分使用多台服务器的CPU、I/O、内存能提升性能,同时对单机数据库连接数、一些资源限制也得到了提升。
- 能实现冷热数据的分离。
垂直拆分的缺点:
- 部分业务表无法join,应用层需要很大的改造,只能通过聚合的方式来实现。增加了开发的难度。
- 当单库中的表数据量增大的时候依然没有得到有效的解决。
- 分布式事务也是一个难题。
2.水平拆分
当某张表数据量达到一定的程度的时候,例如MySQL单表出现2000万以上数据就会出现性能上的分水岭。此时发现没有办法根据业务规则再进行拆分了,就会导致单库上的读写性能出现瓶颈。此时就只能进行水平拆分了。
1)库内分表:假设当我们的c_vib_point表达到了5000万行记录的时候,非常影响数据库的读写效率,怎么办呢?我们可以考虑按照订单编号的id进行rang分区,就是把订单编号在1-1000万的放在order1表中,将编号在1000万-2000万的放在order2中,以此类推,每个表中存放1000万数据,或者根据插入时间进行分表,一年一个表,也可控制单表数量,但是表的数据仍然存放在一个库内,使用的是该主机的CPU、IO、内存。单库的连接数也有限制。并不能完全的降低系统的压力
2)分库分表:分库分表在库内分表的基础上,将分的表挪动到不同的主机和数据库上。可以充分的使用其他主机的CPU、内存和IO资源。并且分库之后,单库的连接数限制也不在成为瓶颈。但是“成也萧何败也萧何”,如果你执行一个扫描不带分片键,则需要在每个库上查一遍。刚刚我们按照id分成了5个库,但是我们查询是name='AAA’的条件并且不带id字段时,它并不知道在哪个分片上查,则会创建5个连接,然后每个库都检索一遍。这种广播查询则会造成连接数增多。因为它需要在每个库上都创立连接。如果是高并发的系统,执行这种广播查询,系统的thread很快就会告警,所以对于开发者的数据库操作会更加严格。
水平拆分的优点:
- 水平扩展能无线扩展。不存在某个库某个表过大的情况。
- 能够较好的应对高并发,同时可以将热点数据打散。
- 应用侧的改动较小,不需要根据业务来拆分。
水平拆分的缺点:
- 路由是个问题,需要增加一层路由的计算,而且像前面说的一样,不带分片键查询会产生广播SQL。
- 跨库join的性能比较差。
- 需要处理分布式事务的一致性问题。
个人觉得,分库分表有利有弊,在使用分库分表之前,应优先考虑缓存技术、读写分离、优化SQL、使用索引等方式,分库分表作为最后的方案,且最好是在项目初期就应该做好前瞻性考虑,如果你确定项目在未来的一定时间内,数据量确确实实会达到一个非常影响性能的体量,那么就可以考虑做分库分表,当然,你可以暂时先不做分库分表,等数据量上来了再做
3.sharding-jdbc概念
一个技术的出现必然是被需求所驱动,sharding-jdbc就是分库分表的产物,当然它并非唯一实现,只是此篇以sharding-jdbc作为技术支持来实现分库分表,下面可了解一下其相关概念,最好做到知其然知其所以然
1.简介
sharding-jdbc定位为轻量级Java框架,在Java的JDBC层提供的额外服务。 它使用客户端直连数据库,以jar包形式提供服务,无需额外部署和依赖,可理解为增强版的JDBC驱动,完全兼容JDBC和各种ORM框架。
-
适用于任何基于JDBC的ORM框架,如:JPA, Hibernate, Mybatis, Spring JDBC Template或直接使用JDBC。
-
支持任何第三方的数据库连接池,如:DBCP, C3P0, BoneCP, Druid, HikariCP等。
-
支持任意实现JDBC规范的数据库。目前支持MySQL,Oracle,SQLServer,PostgreSQL以及任何遵循SQL92标准的数据库。
2.SQL
1)逻辑表
水平拆分的数据库(表)的相同逻辑和数据结构表的总称。例如根据时间将order
一年表拆分为12个表,分别是order_01
到order_12
,则他们的逻辑表名为order
2)真实表
在分片的数据库中真实存在的物理表。即上个示例中order_01
到order_12
3)数据节点
数据分片的最小单元。由数据源名称和数据表组成,例:dataSource.order_01
4)绑定表
指分片规则一致的主表和子表。例如:t_order
表和t_order_item
表,均按照order_id
分片,则此两张表互为绑定表关系。绑定表之间的多表关联查询不会出现笛卡尔积关联,关联查询效率将大大提升。举例说明,如果SQL为:
SELECT i.* FROM t_order o JOIN t_order_item i ON o.order_id=i.order_id WHERE o.order_id in (10, 11);
在不配置绑定表关系时,假设分片键order_id
将数值10路由至第0片,将数值11路由至第1片,那么路由后的SQL应该为4条,它们呈现为笛卡尔积:
SELECT i.* FROM t_order_0 o JOIN t_order_item_0 i ON o.order_id=i.order_id WHERE o.order_id in (10, 11);
SELECT i.* FROM t_order_0 o JOIN t_order_item_1 i ON o.order_id=i.order_id WHERE o.order_id in (10, 11);
SELECT i.* FROM t_order_1 o JOIN t_order_item_0 i ON o.order_id=i.order_id WHERE o.order_id in (10, 11);
SELECT i.* FROM t_order_1 o JOIN t_order_item_1 i ON o.order_id=i.order_id WHERE o.order_id in (10, 11);
在配置绑定表关系后,路由的SQL应该为2条:
SELECT i.* FROM t_order_0 o JOIN t_order_item_0 i ON o.order_id=i.order_id WHERE o.order_id in (10, 11);
SELECT i.* FROM t_order_1 o JOIN t_order_item_1 i ON o.order_id=i.order_id WHERE o.order_id in (10, 11);
其中t_order
在FROM的最左侧,ShardingSphere将会以它作为整个绑定表的主表。 所有路由计算将会只使用主表的策略,那么t_order_item
表的分片计算将会使用t_order
的条件。故绑定表之间的分区键要完全相同。
5)广播表
指所有的分片数据源中都存在的表,表结构和表中的数据在每个数据库中均完全一致。适用于数据量不大且需要与海量数据的表进行关联查询的场景,例如:字典表。
2.分片
1)分片键
用于分片的数据库字段,是将数据库(表)水平拆分的关键字段。例:将订单表中的主键的尾数取模分片,则订单表主键为分片字段。 SQL中如果无分片字段,将执行全路由,性能较差。 除了对单分片字段的支持,ShardingSphere也支持根据多个字段进行分片。
2)分片算法
通过分片算法将数据分片,支持通过=
、>=
、<=
、>
、<
、BETWEEN
和IN
分片。分片算法需要应用方开发者自行实现,可实现的灵活度非常高。
目前提供4种分片算法。由于分片算法和业务实现紧密相关,因此并未提供内置分片算法,而是通过分片策略将各种场景提炼出来,提供更高层级的抽象,并提供接口让应用开发者自行实现分片算法。
-
精确分片算法
对应PreciseShardingAlgorithm,用于处理使用单一键作为分片键的=与IN进行分片的场景。需要配合StandardShardingStrategy使用。
-
范围分片算法
对应RangeShardingAlgorithm,用于处理使用单一键作为分片键的BETWEEN AND、>、<、>=、<=进行分片的场景。需要配合StandardShardingStrategy使用。
-
复合分片算法
对应ComplexKeysShardingAlgorithm,用于处理使用多键作为分片键进行分片的场景,包含多个分片键的逻辑较复杂,需要应用开发者自行处理其中的复杂度。需要配合ComplexShardingStrategy使用。
-
Hint分片算法
对应HintShardingAlgorithm,用于处理使用Hint行分片的场景。需要配合HintShardingStrategy使用。
3)分片策略
包含分片键和分片算法,由于分片算法的独立性,将其独立抽离。真正可用于分片操作的是分片键 + 分片算法,也就是分片策略。目前提供5种分片策略。
-
标准分片策略
对应StandardShardingStrategy。提供对SQL语句中的=, >, <, >=, <=, IN和BETWEEN AND的分片操作支持。StandardShardingStrategy只支持单分片键,提供PreciseShardingAlgorithm和RangeShardingAlgorithm两个分片算法。PreciseShardingAlgorithm是必选的,用于处理=和IN的分片。RangeShardingAlgorithm是可选的,用于处理BETWEEN AND, >, <, >=, <=分片,如果不配置RangeShardingAlgorithm,SQL中的BETWEEN AND将按照全库路由处理。
-
复合分片策略
对应ComplexShardingStrategy。复合分片策略。提供对SQL语句中的=, >, <, >=, <=, IN和BETWEEN AND的分片操作支持。ComplexShardingStrategy支持多分片键,由于多分片键之间的关系复杂,因此并未进行过多的封装,而是直接将分片键值组合以及分片操作符透传至分片算法,完全由应用开发者实现,最大的灵活度。
-
行表达式分片策略
对应InlineShardingStrategy。使用Groovy的表达式,提供对SQL语句中的=和IN的分片操作支持,只支持单分片键。对于简单的分片算法,可以通过简单的配置使用,从而避免繁琐的Java代码开发,如:
t_user_$->{u_id % 8}
表示t_user表根据u_id模8,而分成8张表,表名称为t_user_0
到t_user_7
。 -
Hint分片策略
对应HintShardingStrategy。通过Hint指定分片值而非从SQL中提取分片值的方式进行分片的策略。
-
不分片策略
对应NoneShardingStrategy。不分片的策略。
-
4.上代码,开干
此案例为springboot整合mybatis+sharding-jdbc+druid,项目中可根据实际情况替换,sharding都支持
1)引入依赖
<?xml version="1.0" encoding="UTF-8"?>
<project xmlns="http://maven.apache.org/POM/4.0.0"
xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 http://maven.apache.org/xsd/maven-4.0.0.xsd">
<modelVersion>4.0.0</modelVersion>
<groupId>com.dashuai</groupId>
<artifactId>sharding-demo</artifactId>
<version>0.0.1-SNAPSHOT</version>
<parent>
<groupId>org.springframework.boot</groupId>
<artifactId>spring-boot-starter-parent</artifactId>
<version>2.1.3.RELEASE</version>
<relativePath/>
</parent>
<properties>
<java.version>1.8</java.version>
</properties>
<dependencies>
<dependency>
<groupId>org.springframework.boot</groupId>
<artifactId>spring-boot-starter-web</artifactId>
</dependency>
<!-- 单元测试 -->
<dependency>
<groupId>org.springframework.boot</groupId>
<artifactId>spring-boot-starter-test</artifactId>
<scope>test</scope>
</dependency>
<!-- lombok -->
<dependency>
<groupId>org.projectlombok</groupId>
<artifactId>lombok</artifactId>
<optional>true</optional>
</dependency>
<!-- mybatis -->
<dependency>
<groupId>org.mybatis.spring.boot</groupId>
<artifactId>mybatis-spring-boot-starter</artifactId>
<version>2.1.4</version>
</dependency>
<!-- mysql -->
<dependency>
<groupId>mysql</groupId>
<artifactId>mysql-connector-java</artifactId>
</dependency>
<!-- JDBC起步依赖 -->
<!--<dependency>
<groupId>org.springframework.boot</groupId>
<artifactId>spring-boot-starter-jdbc</artifactId>
<exclusions>
<!– 排除掉HikariCP连接池 –>
<exclusion>
<groupId>com.zaxxer</groupId>
<artifactId>HikariCP</artifactId>
</exclusion>
</exclusions>
</dependency>-->
<!-- druid -->
<dependency>
<groupId>com.alibaba</groupId>
<artifactId>druid-spring-boot-starter</artifactId>
<version>1.1.10</version>
<exclusions>
<exclusion>
<groupId>org.slf4j</groupId>
<artifactId>slf4j-api</artifactId>
</exclusion>
</exclusions>
</dependency>
<!-- sharding-jdbc -->
<dependency>
<groupId>io.shardingsphere</groupId>
<artifactId>sharding-jdbc-spring-boot-starter</artifactId>
<version>3.1.0.M1</version>
</dependency>
<dependency>
<groupId>org.apache.shardingsphere</groupId>
<artifactId>sharding-jdbc-core</artifactId>
<version>4.1.0</version>
</dependency>
</dependencies>
<build>
<plugins>
<plugin>
<groupId>org.springframework.boot</groupId>
<artifactId>spring-boot-maven-plugin</artifactId>
</plugin>
</plugins>
</build>
</project>
2)配置文件
server:
port: 9090
servlet:
context-path: /sharding
spring:
application:
name: sharding-demo
mybatis:
mapper-locations: classpath:mapper/*.xml
type-aliases-package: com.dashuai.pojo
configuration:
log-impl: org.apache.ibatis.logging.stdout.StdOutImpl
3)启动类
package com.dashuai;
import io.shardingsphere.shardingjdbc.spring.boot.SpringBootConfiguration;
import org.mybatis.spring.annotation.MapperScan;
import org.springframework.boot.SpringApplication;
import org.springframework.boot.autoconfigure.SpringBootApplication;
@SpringBootApplication(exclude = {
SpringBootConfiguration.class})
@MapperScan("com.dashuai.mapper")
public class ShardingApplication {
public static void main(String[] args) {
SpringApplication.run(ShardingApplication.class, args);
}
}
此处有坑:如果你使用java进行sharding配置,那么这里需要排除sharding的自动配置,注意引包为io.shardingsphere.shardingjdbc.spring.boot.SpringBootConfiguration
,否则会报数据源为空或者sqlSessionFactory
为空,原因主要是 springboot与shardingjdbc整合的时候,默认会使用SpringbootConfiguration这个类(在sharding-jdbc包下)自动的从配置文件中读取配置,如果读取不到,那么数据源就配置不成功,因为这里我们使用配置类进行配置,不使用配置文件,所以他就读不到配置,那么就会报错,使用java配置有一定优点,请往下看
4)配置类
package com.dashuai.config;
import com.dashuai.utils.datasource.DataSourceUtil;
import com.dashuai.utils.shardingarithmetic.PreciseDatabaseShardingAlgorithm;
import com.dashuai.utils.shardingarithmetic.PreciseTableShardingAlgorithm;
import com.dashuai.utils.shardingarithmetic.RangeDatabaseShardingAlgorithm;
import com.dashuai.utils.shardingarithmetic.RangeTableShardingAlgorithm;
import org.apache.shardingsphere.api.config.sharding.KeyGeneratorConfiguration;
import org.apache.shardingsphere.api.config.sharding.ShardingRuleConfiguration;
import org.apache.shardingsphere.api.config.sharding.TableRuleConfiguration;
import org.apache.shardingsphere.api.config.sharding.strategy.StandardShardingStrategyConfiguration;
import org.apache.shardingsphere.shardingjdbc.api.ShardingDataSourceFactory;
import org.springframework.boot.SpringBootConfiguration;
import org.springframework.context.annotation.Bean;
import javax.sql.DataSource;
import java.sql.SQLException;
import java.util.HashMap;
import java.util.Map;
import java.util.Properties;
@SpringBootConfiguration
public class ShardingConfig {
/**
* 逻辑表名称
*/
private final String LOGICAL_TABLE = "t_order";
/**
* 分片键
*/
private final String DATABASE_SHARDING_COLUMN = "save_time_com";
@Bean
DataSource getShardingDataSource() throws SQLException {
// 分片规则配置对象
ShardingRuleConfiguration shardingRuleConfig = new ShardingRuleConfiguration();
// 规则配置
shardingRuleConfig.getTableRuleConfigs().add(getOrderTableRuleConfiguration());
// 数据库分片算法(精确、范围),按年分库
shardingRuleConfig.setDefaultDatabaseShardingStrategyConfig(new StandardShardingStrategyConfiguration(DATABASE_SHARDING_COLUMN, new PreciseDatabaseShardingAlgorithm(), new RangeDatabaseShardingAlgorithm()));
// 表分片算法(精确、范围),按月分表
shardingRuleConfig.setDefaultTableShardingStrategyConfig(new StandardShardingStrategyConfiguration(DATABASE_SHARDING_COLUMN, new PreciseTableShardingAlgorithm(), new RangeTableShardingAlgorithm()));
// 默认库,如果存在广播表和绑定表也可在此配置
shardingRuleConfig.setDefaultDataSourceName("default_dataSource");
// 开启日志打印
final Properties properties = new Properties();

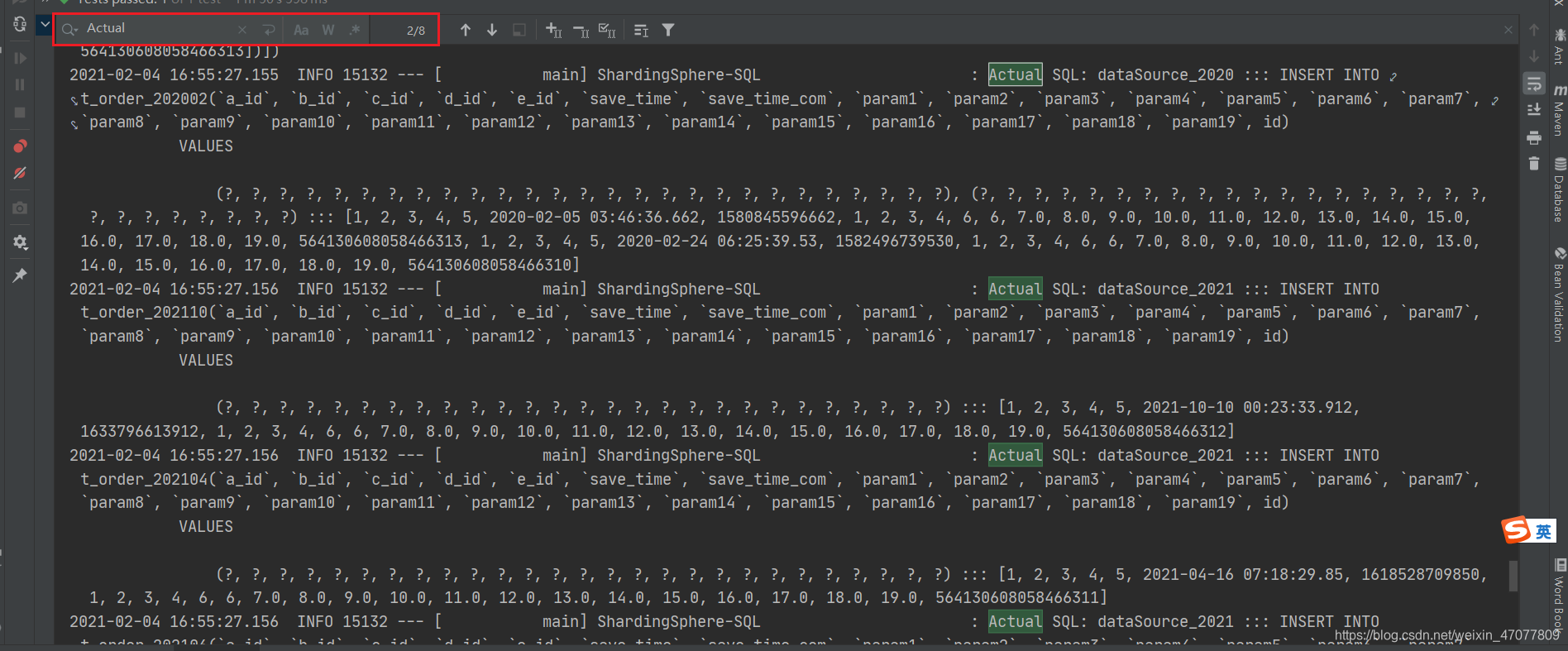

properties.setProperty("sql.show", "true");
return ShardingDataSourceFactory.createDataSource(createDataSourceMap(), shardingRuleConfig, properties);
}
TableRuleConfiguration getOrderTableRuleConfiguration() {
// 暂定为两年,关于此表达式,可查看官方文档 https://shardingsphere.apache.org/document/legacy/4.x/document/cn/features/sharding/other-features/inline-expression/
String inLineExpressionStr = "dataSource_2020." + LOGICAL_TABLE + "_20200${1..9}" + "," + "dataSource_2021." + LOGICAL_TABLE + "_20210${1..9}" + "," +
"dataSource_2020." + LOGICAL_TABLE + "_20201${0..2}" + "," + "dataSource_2021." + LOGICAL_TABLE + "_20211${0..2}";
final TableRuleConfiguration ruleConfiguration = new TableRuleConfiguration("t_order", inLineExpressionStr);
// 设置主键生成策略
ruleConfiguration.setKeyGeneratorConfig(getKeyGeneratorConfiguration());
return ruleConfiguration;
}
private KeyGeneratorConfiguration getKeyGeneratorConfiguration() {
return new KeyGeneratorConfiguration("SNOWFLAKE", "id");
}

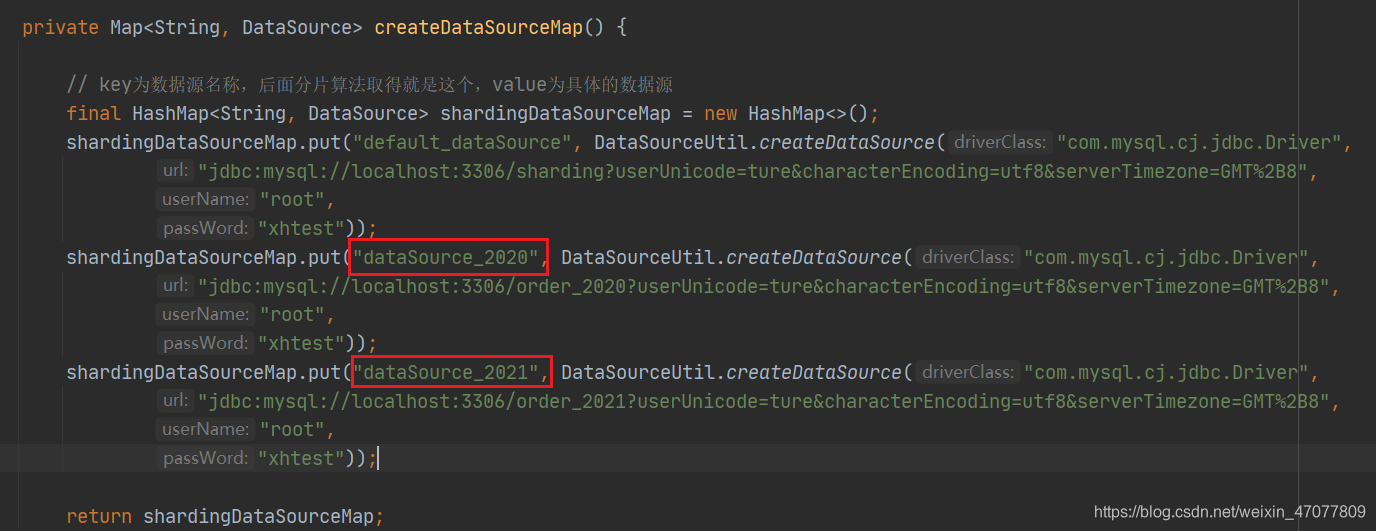

private Map<String
