浅谈LTM8001芯片

  LTM8001集成芯片凌力尔特突出的一款降压稳压器，其具有五个LDO阵列输出。此文在设计一个多电源模块的背景下，选择LTM8001芯片来提供电压。LTM8001芯片具有多个引脚，本文选用几个具有代表性的引脚进行分享。

一、使用五个可配置的LDO阵列，输出稳定+12V.

1.使Vout1-Vout5并联，SET1-SET5并联外接电阻，利用公式Vout=n*R，得出R=240KΩ。注：内接电流≈10uA。

2.将BLAS45、BLAS123、Vin45并接。因LTM8001芯片要求，BLAS45的电压要比输出电压高1.2V-1.6V，所以利用Vout0来控制BLAS45的电压，而FBO引脚内部有1.19A的固定电流，其内接Vout0，即FBO外接一个电阻即可达到目的。

计算公式：



3.Altium Designer部分原理图布线

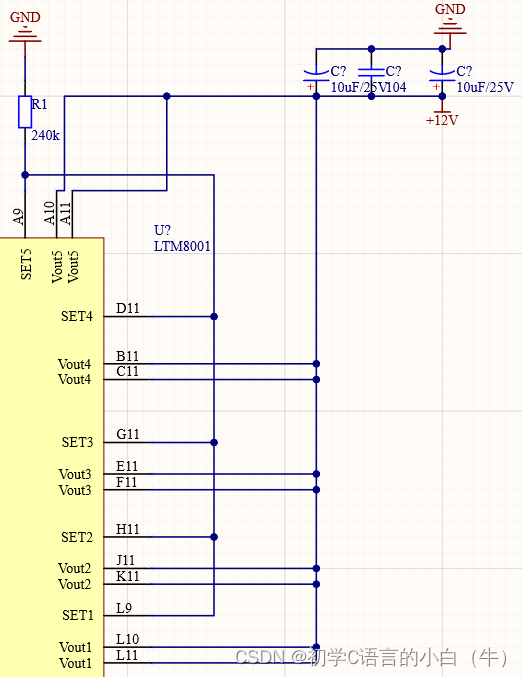

3.1输出布线

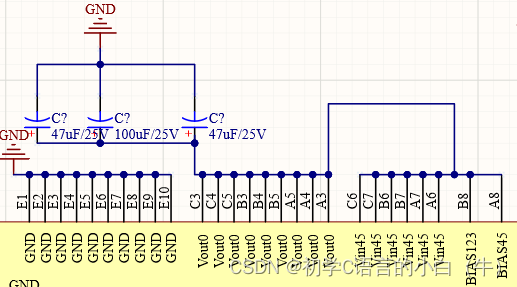

 3.2条件布线

 二、芯片固有属性与用途

1.LTM8001降压调节器在6V至36V的输入电压范围内工作，支持1.2V至24V的输出电压范围。

2.LTM8001还具有精确的RUN功能，当RUN引脚的电压上升到1.68V时，该功能可以进行切换，而当RUN针脚的电压下降到1.55V时，LTM8001会关闭。还有一个内部电流源，它提供5.5uA的下拉电流，以编程额外的UVLO滞后。对于RUN上升，电流源会下降5.5uA，直到RUN=1.68V，然后关闭。对于RUN下降，电流源关闭，直到RUN=1.55V，然后下降5.5uA。

3.LTM8001主要功能是可以精确的稳定电压，可以让后续电路有一个稳定的输入环境，以达到预想的精度。作者是在做高精度的仪器，输出达到微安级别，其输入环境不允许有跳动现象，则必须有一个可以稳定输入的电源模块，其集成芯片选用LTM8001.

本文的发表目的是记录一下学习心得，有错误部分还望广大读者提出指正。
