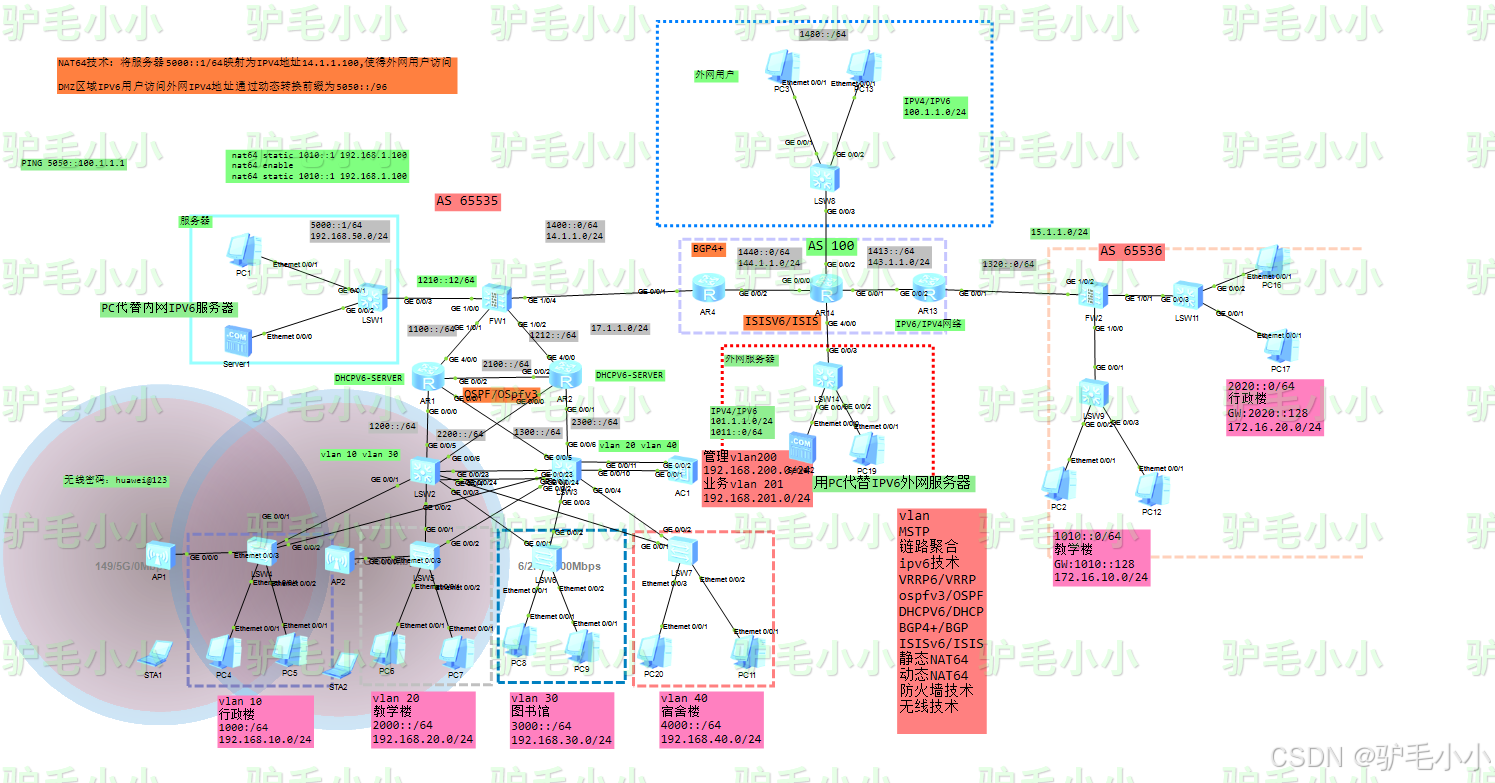

IPV4+IPV6双栈校园网络设计案例

主要涉及技术：

本设计所含技术有：vlan技术、链路聚合、MSTP、IPV6技术、IP4技术、VRRP6/VRRP、OSPFv3/OSPF、DHCP/DHCPv6、isisv6/isis 、BGP4+/BGP、NAT64/nat、静态路由、防火墙技术、无线技术等

B站同名UP主*（驴毛小小），可观看简介视频

1.采用接入-汇聚-核心三层网络架构，便于管理员维护和处理日常网络故障。

2.在接入层使用vlan技术，让各职能不同的校园网用户在不同的vlan之中，使其进行二层隔离，提高设备性能，减少广播风暴，接入层通过双上联与汇聚层交换机互联，保障物理链路冗余。同时部署MSTP协议，将校园网用户vlan流量进行映射至不同实例，实现vlan流量的分流。

3.汇聚层部署两台交换机，之间通过双联路互联，并且通过链路聚合技术，将链路逻辑捆绑为一条链路。汇聚层部署校园网用户的网关，并且采取了虚拟冗余网关技术，实现网关的备份。通过MSTP技术和VRPP6及VRRP协议结合，实现vlan流量的负载均衡，IPV4的D
