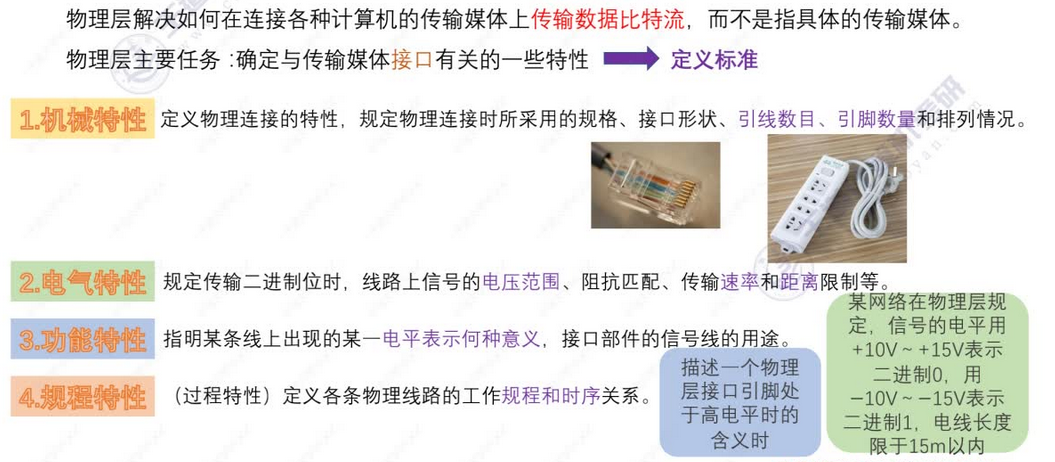

1、物理层接口特性

2、典型的数据通信模型

3、

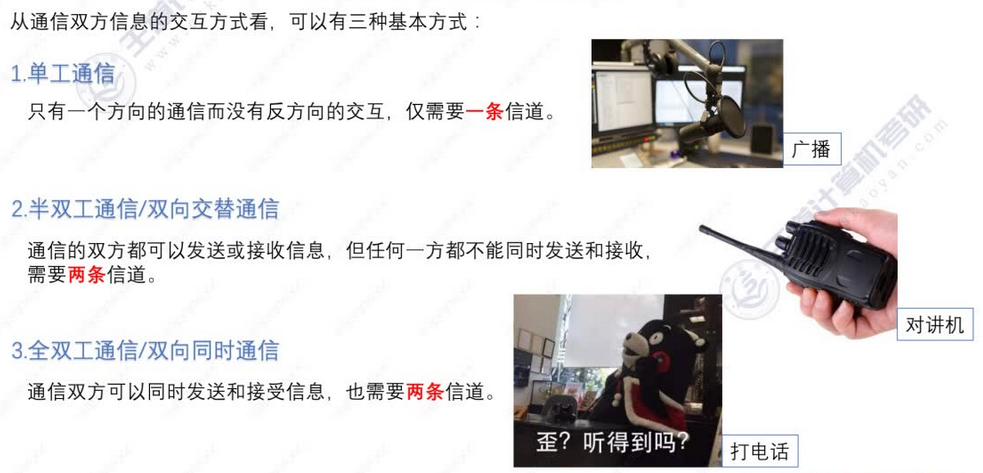

三种通讯方式

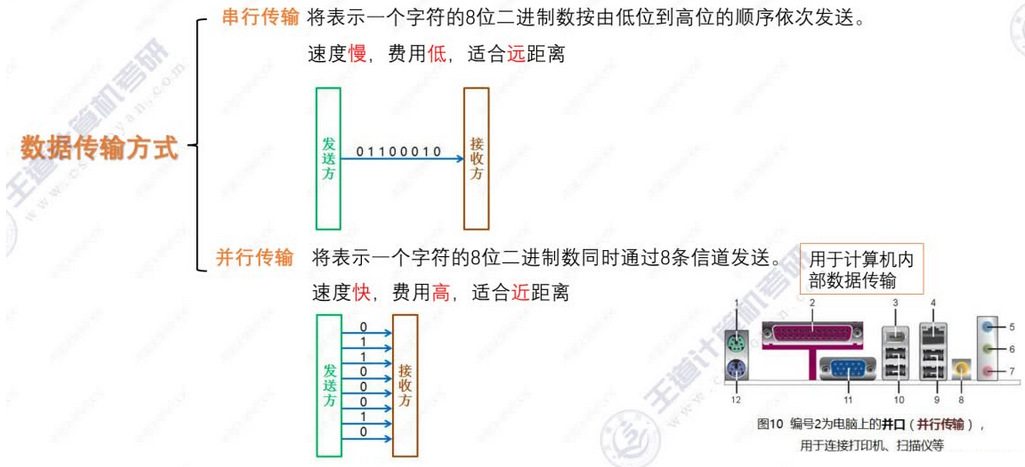

数据传输方式

实现同步的传输/通信方式：通常可以采用同步或异步的传输方式对位进行同步处理。

网络传输的两种方式——同步传输和异步传输的区别_@David Liu的博客-CSDN博客_同步传输和异步传输

传输方式有

串行传输：比特逐个依次发送，通信双方只需要一条通信线路
并行传输：依次发送n个比特，发送端和接收端需要有n条传输线路，传输速度是串行传输的n倍，但成本高

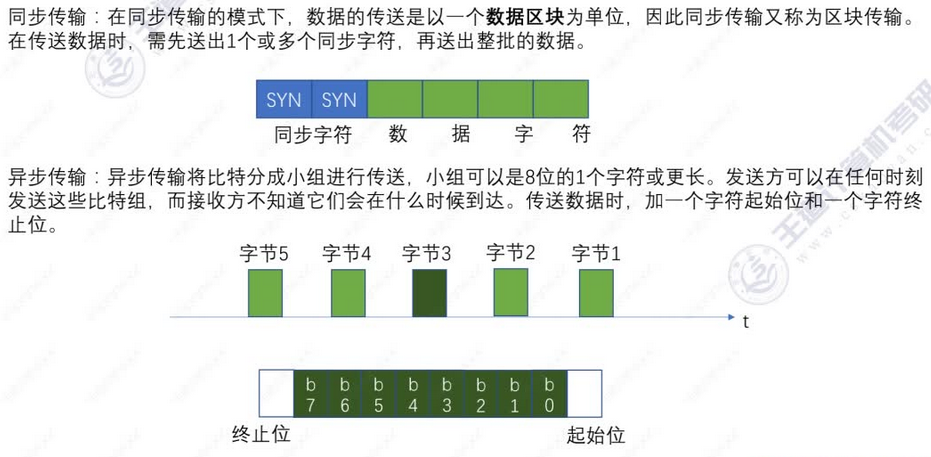

同步传输：数据块以稳定比特流的方式传输，字节之间没有间隔，接收端在每个比特的中间进行检测，判断接收到的是比特0还是1
异步传输：以字节为独立的传输单位，字节之间的时间间隔不固定，接收端仅在字节的起始处对字节的比特实现同步，因此需要在字节的前后分别加上起始位和结束位

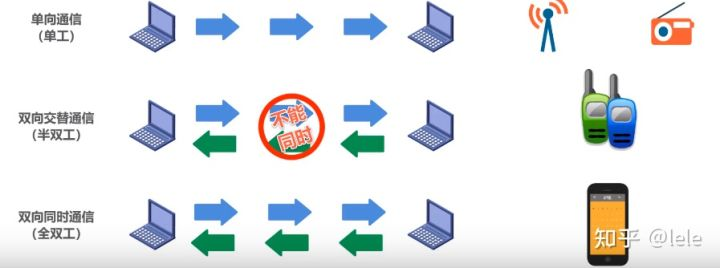

单向通信（单工）：传输双方只有一个数据传输方向（无线电广播）
双向交替通信（半双工）：通信双方可以相互传输数据，但不能同时进行（对讲机）
双向同时通信（全双工）：通信双方可以同时发送和接收信息（电话）

例如：两主机之间的远程传输采用串行传输，CPU与内存之间的传输采用并行传输

接收端在每个比特的中间进行检测，判断接收到的是比特0还是1，由于不同设备的时钟频率存在差异，不可能做到完全相同，在传输大量的数据过程中，所产生的时钟累加误差，会导致接收端对比特信号的判别错位，因此，需要采取方法使收发双方的时钟保持同步，收发双方时钟同步的方法：

外同步：在收发双方之间添加一条单独的时钟信号线
内同步：发送端将时钟同步信号编码到发送数据中一起传输（如曼彻斯特编码）

在字节的前后分别加上起始位和结束位

字节之间异步（字节之间的时间间隔不固定），字节中的每个比特仍然是需要同步的（各比特的持续时间是相同的）

单向通信只需要一条信道，半双工和全双工通信需要两条信道，每个方向各一条。

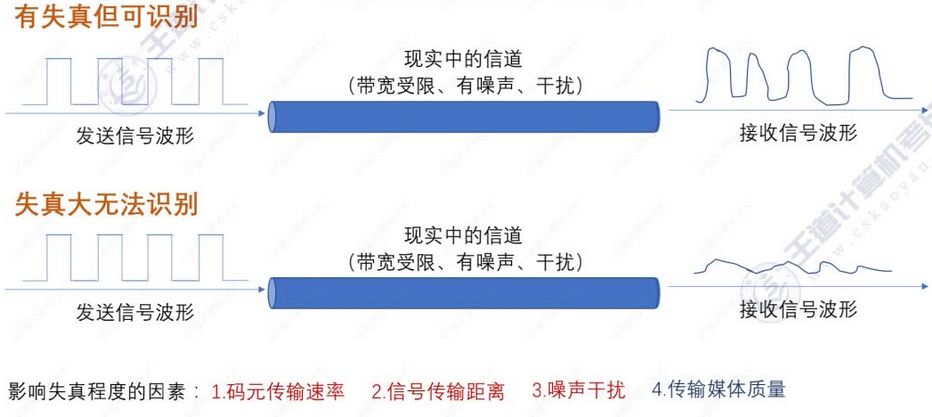

4、失真

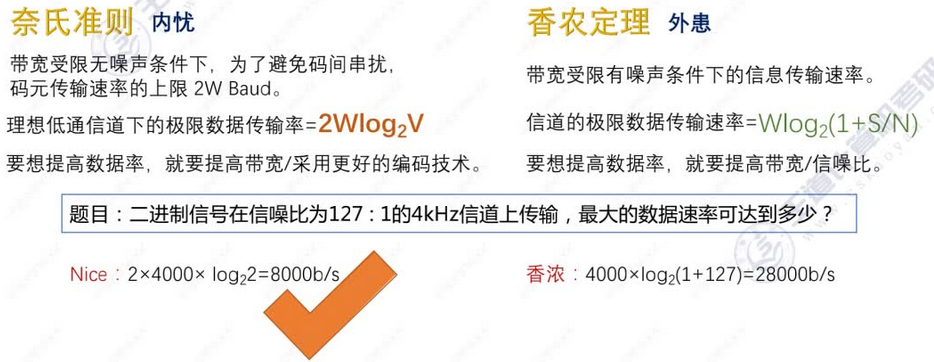

5、奈氏准则与香农定理

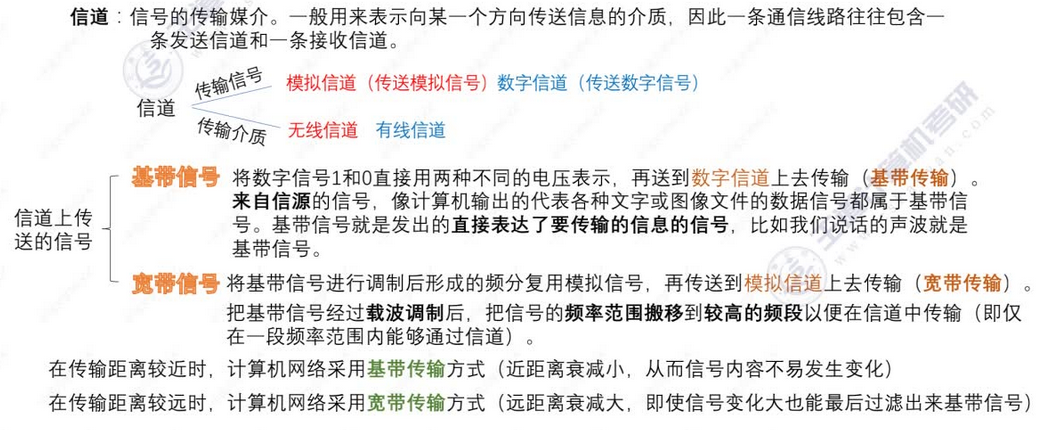

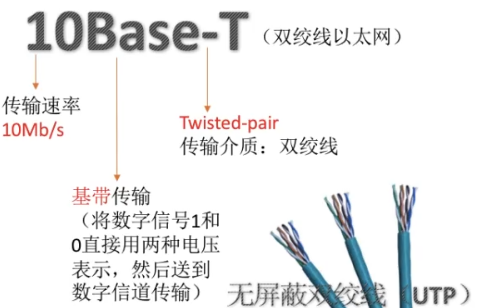

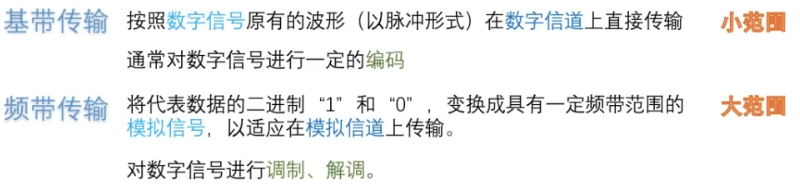

6、基带信号与宽带信号

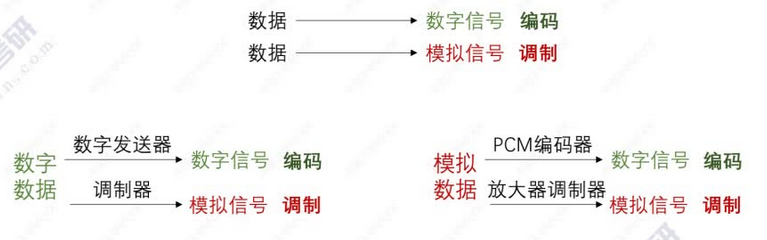

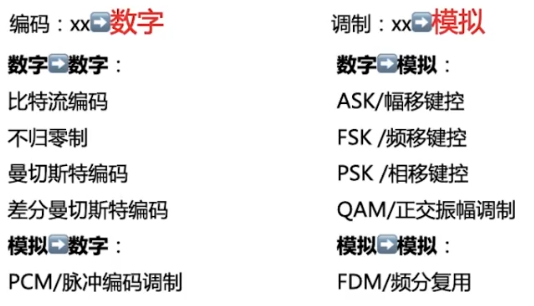

7、编码与调制

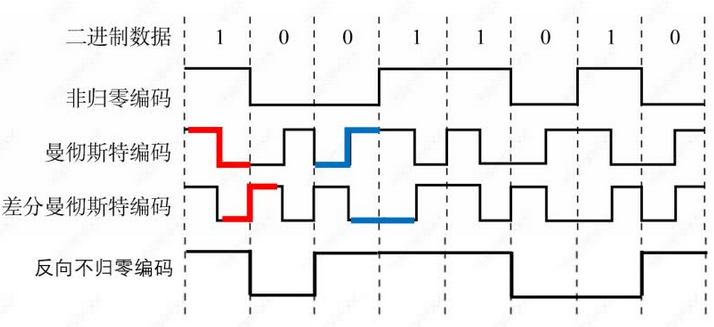

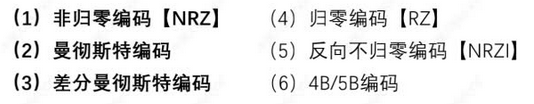

数字数据编码为数字信号

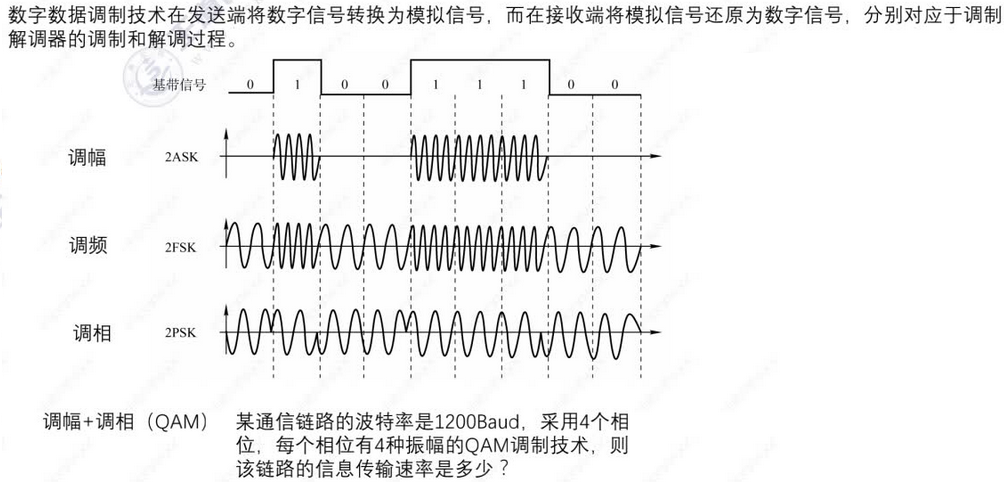

数字数据调制为模拟信号

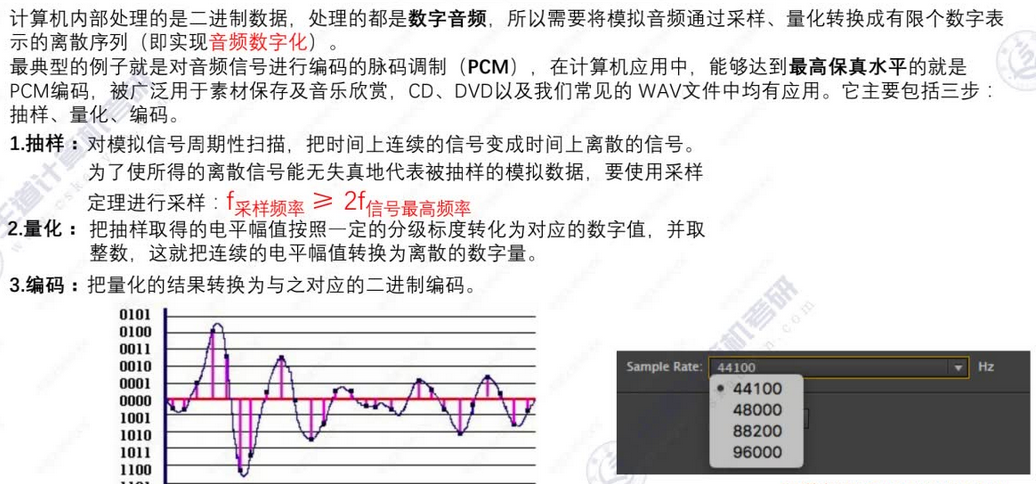

模拟数据编码为数字信号

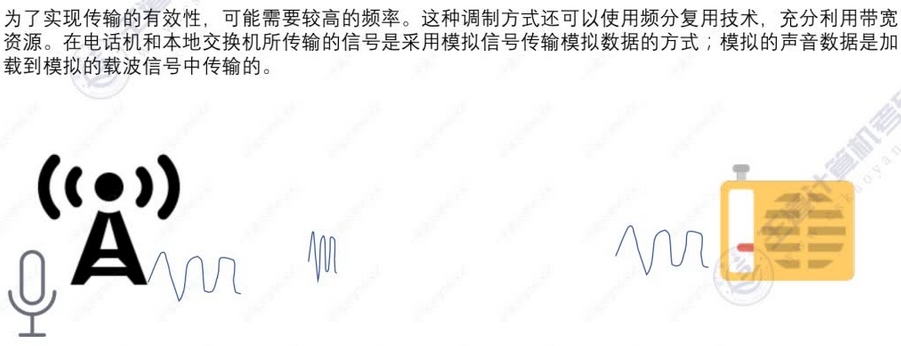

模拟数据调制为模拟信号

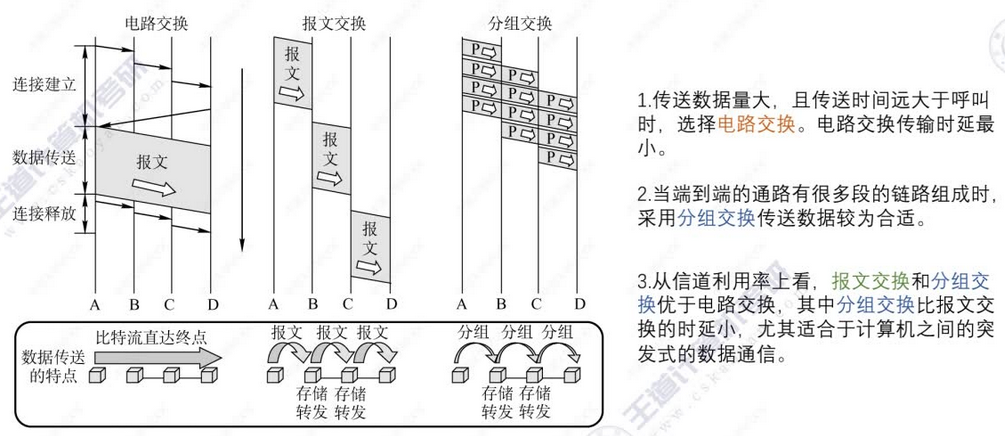

8、数据交换方式的选择

9、

10、

传输介质也称传输媒体/传输媒介，它就是数据传输系统中在发送设备和接收设备之间的物理通路。

传输媒体并不是物理层。传输媒体在物理层的下面，因为物理层是体系结构的第一层，因此有时称传输媒体为0层。在传输媒体中传输的是信号，但传输媒体并不知道所传输的信号代表什么意思。但物理层规定了电气特性,因此能够识别所传送的比特流。

11、

例题

一个信道每1/8s采样一次，传输信号共有16种变化状态，最大数据传输率是().

【解析】

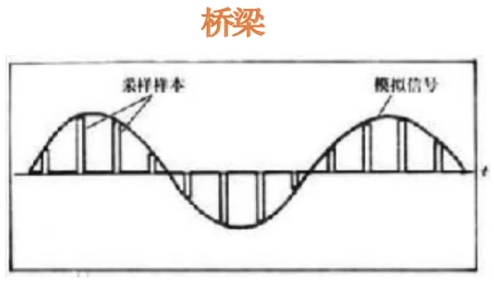

采样:把时间域或空间域的连续量转化成离散量的过程

1/8s一次即1s8次

16种变化状态由4个比特表示采样速率为8x4=32b/s

数据传输率≤采样速率

反之：离散信号不能无失真地代表被抽样的模拟数据。

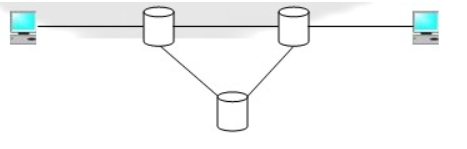

【2010统考真题】在下图所示的采用“存储-转发”方式分组的交换网络中，所有链路的数据传输速度为100mbps，分组大小为1000B，其中分组头大小20B，若主机H1向主机H2发送一个大小为980000B的文件，则在不考虑分组拆装时间和传播延迟的情况下，从H1发送到H2接收完为止，需要的时间至少是（）。

【解析】

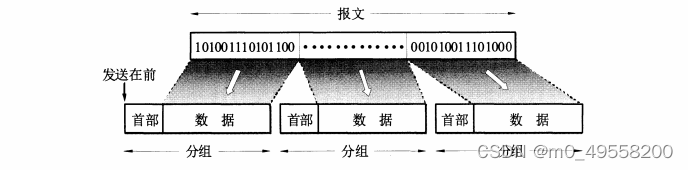

1.分组交换数据格式（计算机网络第八版14页）

可以看出， 980000B的文件被分成若干个分组，每个分组再加上20B的分组头，形成最终的分组。

因此，1000B的分组中有1000B-20B=980B是数据，来自要发送的文件。

故一共分了980000B/(1000B-20B)=1000个分组。

每个分组1000B。一共需要传输的数据量为1000*1000B=1000000B。

2.时延分析

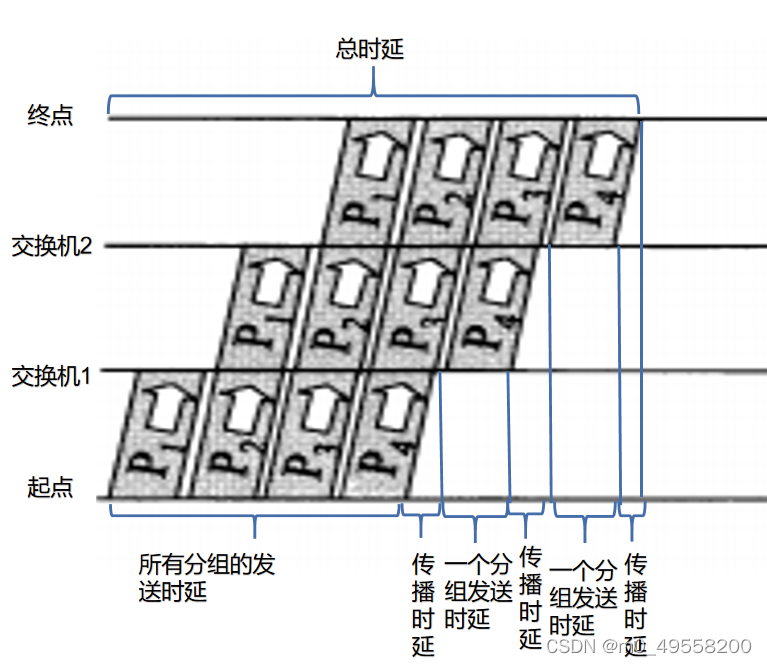

网络中的时延包括发送时延、传播时延、处理时延和排队时延。题目中不考虑分组拆装时间和传播延迟。故只需要考虑发送延迟。此题中需要找到最短时间，即通过图中的上方两个路由器。延迟的示意图如下：

也可以用分组交换的公式：时延=kd+(k-1)*一个分组的发送时延+所有内容的发送时延+排队时延+处理时延。其中k为链路数量，d为每段链路的传播时延。最终都可以发现，在不考虑传播时延之后（题目要求），需要考虑的时间有所有内容的发送时延加上两个分组的发送时延。

所有内容的发送时延为1000000B/100mbps=(1M*8bit)/100Mbps=0.08s=80ms

（1B为一字节，一个字节8位，即8bit）

一个分组的发送时延为1000B/100mbps=0.08ms

最终答案为80ms+0.08ms*2=80.16ms

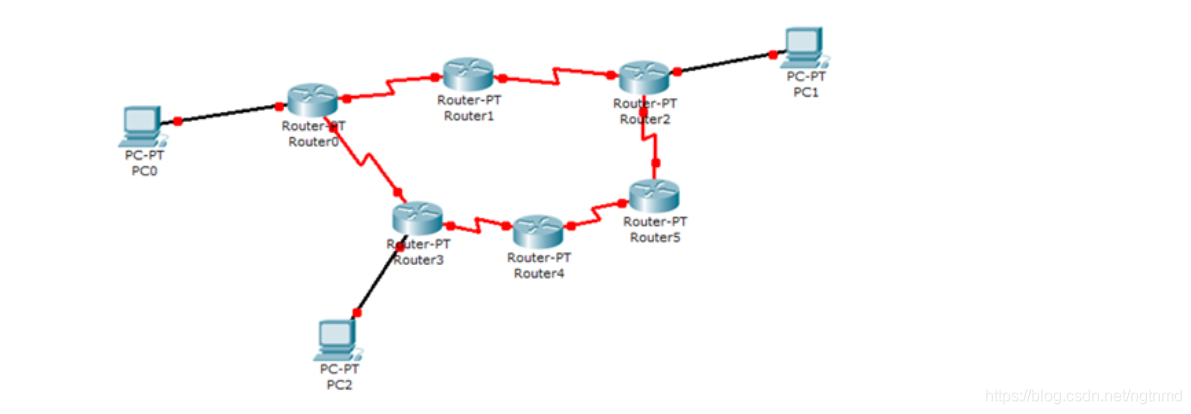

某采用“存储-转发”方式的分组交换网如下图所示，所有链路的数据传输速率为1Gbps，分组大小为1000B，其中分组头大小20B。若主机PC0向主机PC1发送一个大小为980000B的文件，则在不考虑分组拆装时间和传播延迟的情况下。

（1）从PC0发送开始到PC1接收完为止，需要的时间至少是多少ms？（小数点后保留3位）

（2）如果是PC0将同一份文件发送给PC2，则从PC0发送开始到PC2接收完为止，需要的时间至少是多少ms？（小数点后保留3位）
