以太网供电利器，PoE芯片应用芯片TPS2378, LMR38020

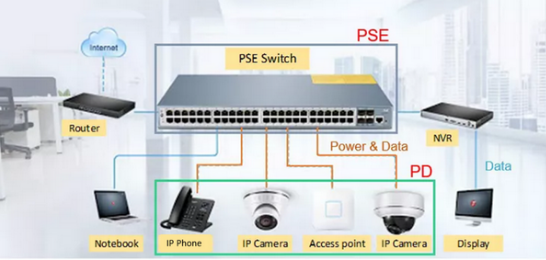

传统连接到以太网的设备需要使用以太网数据传输线和用于供电的电源线两种。终端设备如果安装在距离地面较高的位置时，难有合适的电源插座，因此限制了终端设备的部署方式。以太网供电技术（PoE，Power over Ethernet）解决了这个困境，PoE能够将数据线和电源线在同一根网线上传输，可靠供电的距离最长可达100米。通过这种方式可以有效解决网络摄像头、IP电话、刷卡机等终端的电源供电，不需要考虑室内电源系统的布线问题。

今天平台君就要为大家介绍一套PoE设备的供电方案套装，TPS2378协议芯片与LMR38020降压电源芯片。

无线接入点电源系统示意图

无线接入点系统接收PoE标准的直流电压44~57V，在协议芯片前放置TVS管以符合雷电浪涌冲击要求，再接入极限耐压为100V PoE接口协议芯片，通过LMR38020降压变换到5V，
