单片机第一季：零基础8——蜂鸣器

蜂鸣器是一种一体化结构的电子讯响器，采用直流电压供电，广泛应用于计算机、打印机、复印机、报警器、电子玩具、汽车电子设备、电话机、定时器等电子产品中作发声器件。

蜂鸣器主要分为压电式蜂鸣器和电磁式蜂鸣器两种类型。

想要压电式蜂鸣器发声，需提供一定频率的脉冲信号；想要电磁式蜂鸣器发声，只需提供电源即可。

我们开发板上使用的蜂鸣器是无源蜂鸣器，属于压电式蜂鸣器类型。这里说的有源和无源，并不是指电源的意思，而是指蜂鸣器内部是否含有振荡电路，有源蜂鸣器内部自带振荡电路，只需提供电源即可发声，而无源蜂鸣器则需提供一定频率的脉冲信号才能发声，频率大小通常在1.5-5KHz 之间。

对于无源蜂鸣器，如果改变频率就可以调节蜂鸣器音调，产生各种不同音色、音调的声音。如果改变输出电平的高低电平占空比，则可以改变蜂鸣器的声音大小。

对于有源蜂鸣器，通常内部已经固定了频率，对于调节频率或占空比可能改变不了蜂鸣器的音调和音量，当然也有的有源蜂鸣器可以实现和无源蜂鸣器一样的效果。

在前面章节中我们已经对51 单片机的GPIO 做了简单介绍，并且还使用了其中IO 口直接控制开发板上的LED。对于本章要实现蜂鸣器的控制，我们能否直接使用单片机的IO 口驱动呢？答案是否定的，因为51 单片机IO 口的驱动能力较弱（即使外接上拉电阻），而蜂鸣器驱动需要约30mA，所以非常困难，即使可以驱动，那对于整个芯片的其它IO 剩下驱动能力就更加弱甚至无法工作。所以我们不会直接使用IO 口驱动蜂鸣器，而是通过三极管把电流放大后再驱动蜂鸣器，这样51 单片机的IO 口只需要提供不到1mA 的电流就可控制蜂鸣器。所以我们也经常说到51 单片机是用来做控制的，而不是驱动。

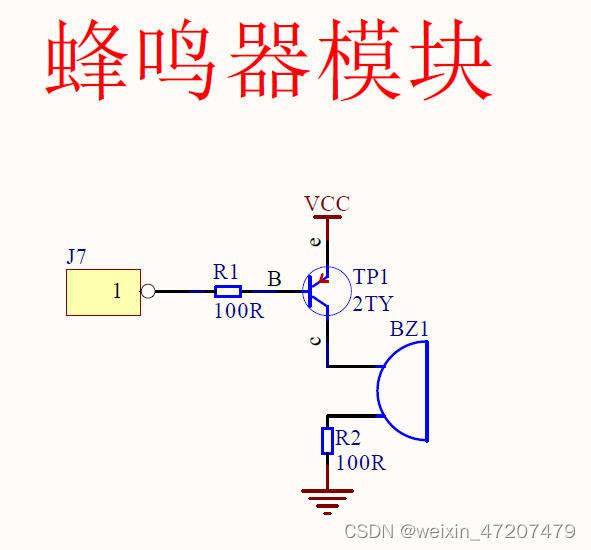

从图中可以看出，蜂鸣器模块独立，J7 端子可接任意IO 控制，因此可直接连接到51 单片机的管脚上。图中使用三极管进行电流放大，从而驱动蜂鸣器，当管脚输出高电平，三极管截止，蜂鸣器不得电；当管脚输出低电平，三极管导通࿰
